【纺织行业标准(FZ)】 经编用槽针

FZ/T 97018—1999

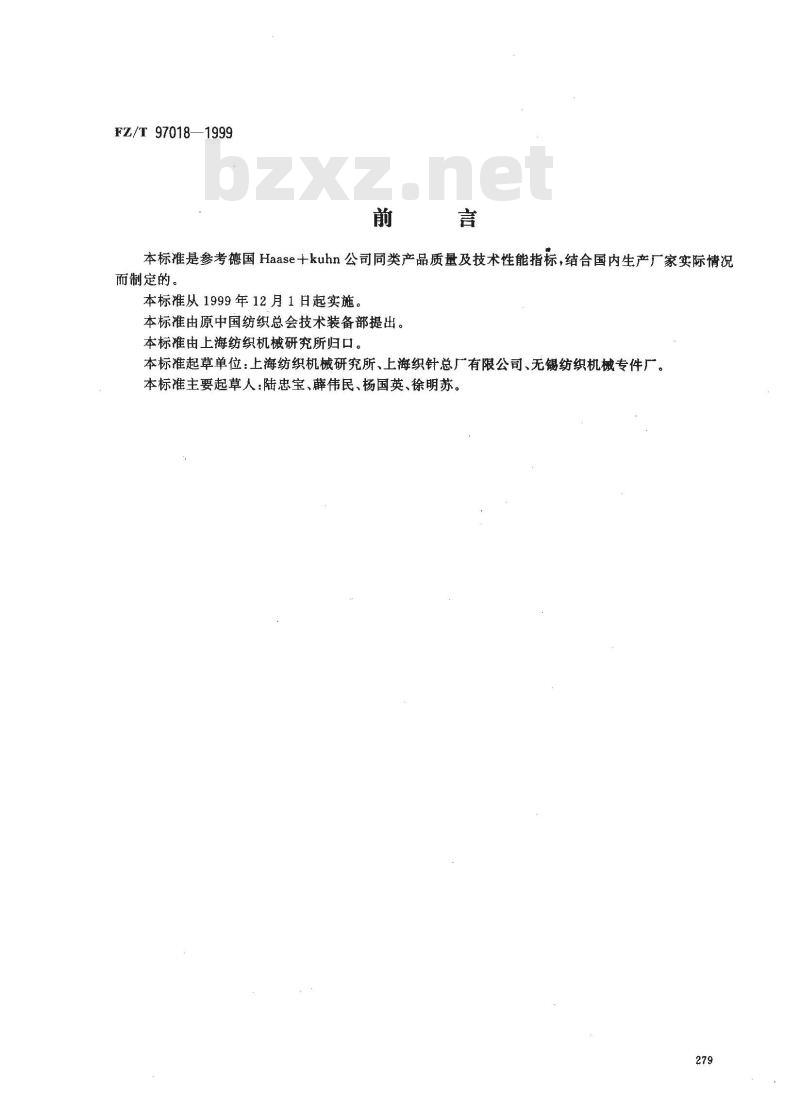

本标准是参考德国Haase+kuhn公司同类产品质量及技术性能指标，结合国内生产厂家实际情况而制定的。
本标准从1999年12月1日起实施。本标准由原中国纺织总会技术装备部提出。本标雄由上海纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海织针总厂有限公司、无锡纺织机械专件厂。本标准主要起草人：陆忠宝、薛伟民、杨国英、徐明苏。279

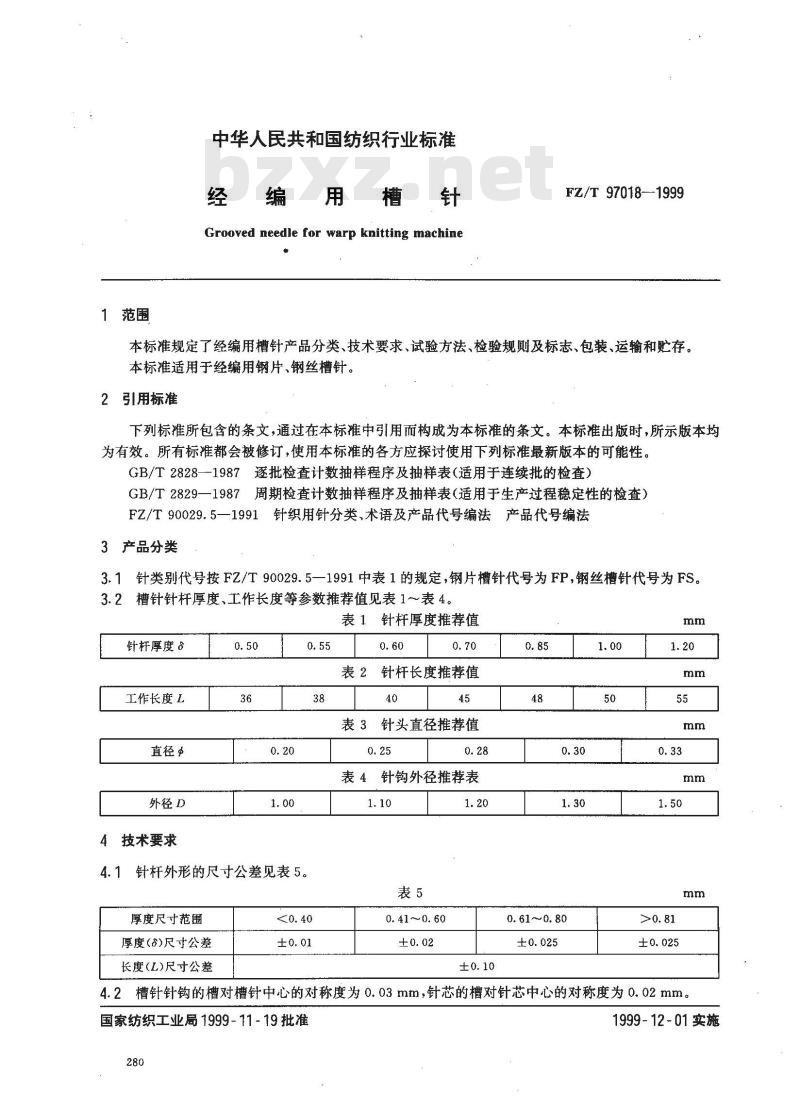

1范围
中华人民共和国纺织行业标准
Grooved needle for warp knitting machineFZ/T97018-1999
本标准规定了经编用槽针产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于经编用钢片、钢丝槽针。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）FZ/T90029.5—1991针织用针分类、术语及产品代号编法产品代号编法3产品分类
3.1针类别代号按FZ/T90029.5一1991中表1的规定，钢片槽针代号为FP，钢丝槽针代号为FS。3.2槽针针杆厚度、工作长度等参数推荐值见表1～表4。表1针杆厚度推荐值
针杆厚度。
工作长度L
直径4
外径D
技术要求
针杆外形的尺寸公差见表5。
厚度尺寸范围
厚度(8)尺寸公差
长度(L)尺寸公差
表2针杆长度推荐值
表3针头直径推荐值
表4针钩外径推荐表
0.41~0.60
0.61~0.80
4.2槽针针钩的槽对槽针中心的对称度为0.03mm，针芯的槽对针芯中心的对称度为0.02mm。国家纺织工业局1999-11-19批准280
1999-12-01实施
FZ/T 97018-1999

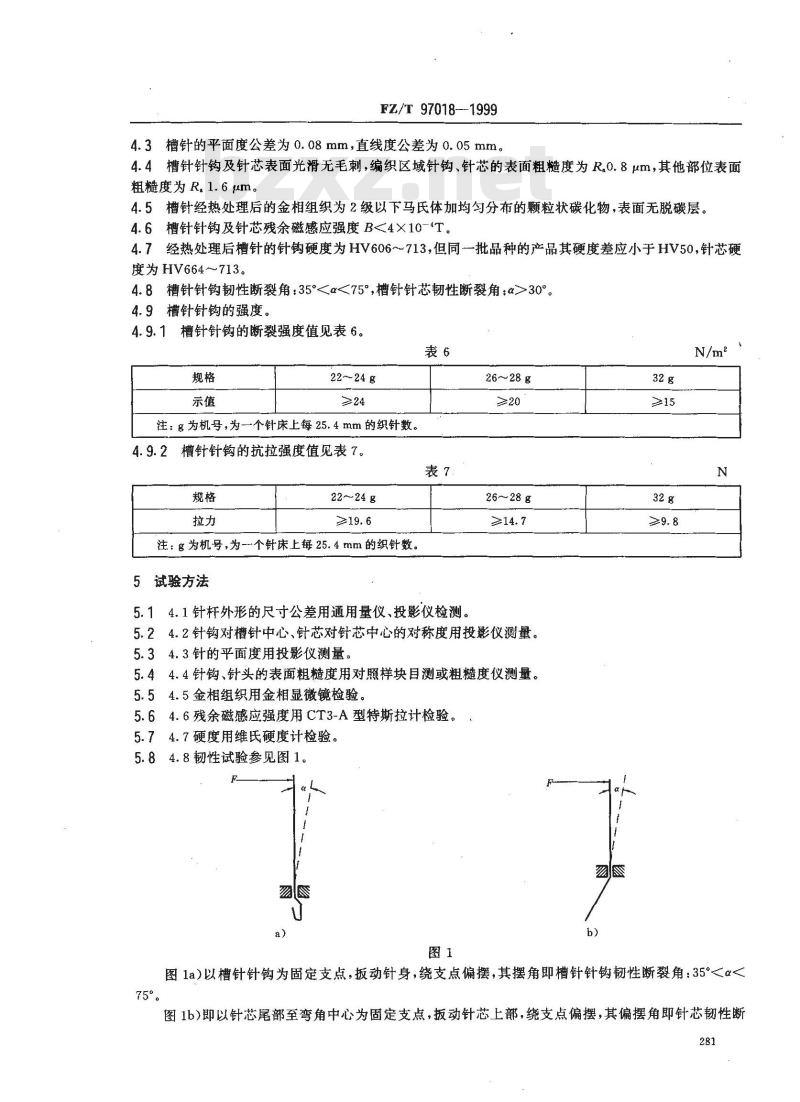

4.3槽针的平面度公差为0.08mm，直线度公差为0.05mm。4.4槽针针钩及针芯表面光滑无毛刺，编织区域针钩、针芯的表面粗糙度为R.0.8μm，其他部位表面粗糙度为R.1.6 um。
4.5槽针经热处理后的金相组织为2级以下马氏体加均匀分布的颗粒状碳化物，表面无脱碳层。4.6槽针针钩及针芯残余磁感应强度B<4×10-4T。4.7经热处理后槽针的针钩硬度为HV606~713但同-一批品种的产品其硬度差应小于HV50,针芯硬度为HV664～713。
4.8槽针针钩韧性断裂角：35<α<75°，槽针针芯韧性断裂角：α>30°。4.9槽针针钩的强度。
槽针针钩的断裂强度值见表6。
22~24g
注：g为机号，为一个针床上每25.4mm的织针数。槽针针钩的抗拉强度值见表7。
22~24 g
注；g为机号，为一个针床上每25.4 mm的织针数。试验方法
5.14.1针杆外形的尺寸公差用通用量仪、投影仪检测。26~28g
26 ~28 g
5.24.2针钩对槽针中心、针芯对针芯中心的对称度用投影仪测量。5.34.3针的平面度用投影仪测量。5.44.4针钩、针头的表面粗糙度用对照样块目测或粗糙度仪测量。5.54.5金相组织用金相显微镜检验。5.64.6残余磁感应强度用CT3-A型特斯拉计检验。5.74.7硬度用维氏硬度计检验。5.84.8韧性试验参见图1。
图1a）以槽针针钩为固定支点，扳动针身，绕支点偏摆，其摆角即槽针针钩韧性断裂角：35°<α<75°。
图1b)即以针芯尾部至弯角中心为固定支点，扳动针芯上部，绕支点偏摆，其偏摆角即针芯韧性断281
裂角：α>30°。
FZ/T97018—1999

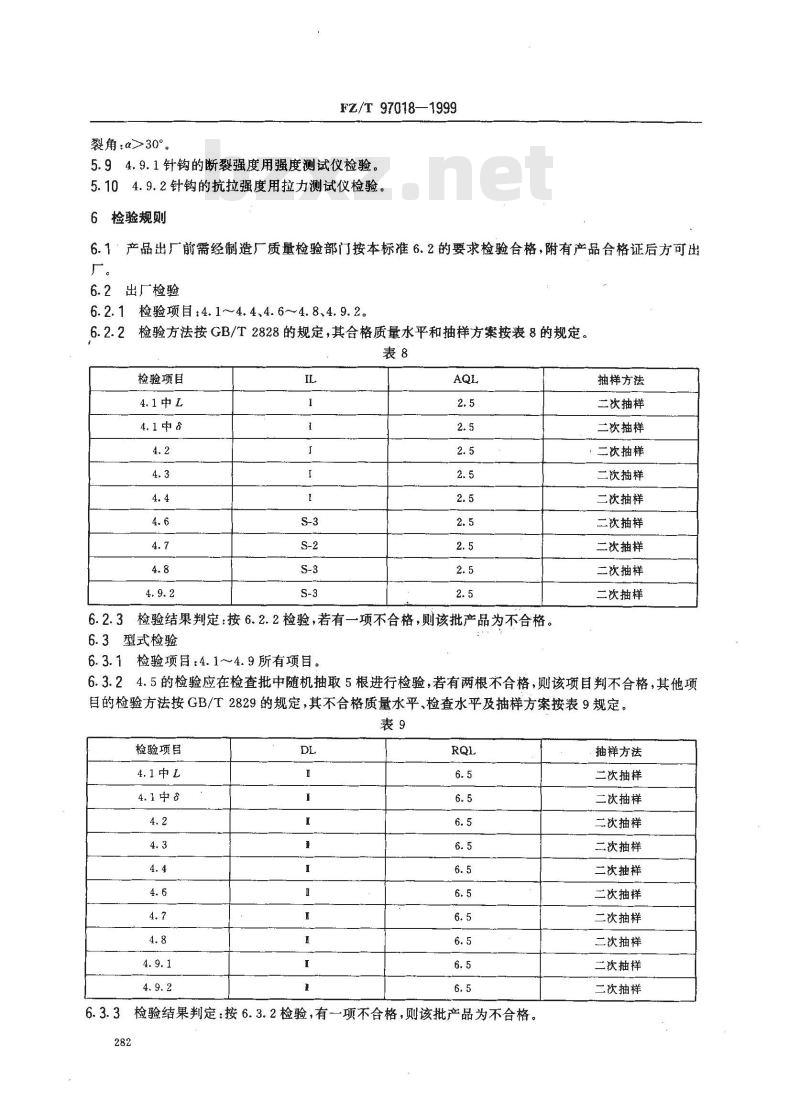

5.94.9.1针钩的断裂强度用强度测试仪检验。5.104.9.2针钩的抗拉强度用拉力测试仪检验6检验规则
6.1产品出厂前需经制造厂质量检验部门按本标准6.2的要求检验合格，附有产品合格证后方可出厂。
6.2出厂检验
6.2.1检验项目：4.1~4.4、4.6~4.8、4.9.2。6.2.2检验方法按GB/T2828的规定，其合格质量水平和抽样方案按表8的规定。表8
检验项目
6.2.3检验结果判定：按6.2.2检验，若有一项不合格，则该批产品为不合格。6.3型式检验
6.3.1检验项目：4.1~~4.9所有项目。抽样方法
二次抽样
二次描样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
6.3.24.5的检验应在检查批中随机抽取5根进行检验，若有两根不合格，则该项目判不合格，其他项目的检验方法按GB/T2829的规定，其不合格质量水平、检查水平及抽样方案按表9规定。表9
检验项目
6.3.3检验结果判定：按6.3.2检验，有一项不合格，则该批产品为不合格。282
抽样方法
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
FZ/T 97018—1999

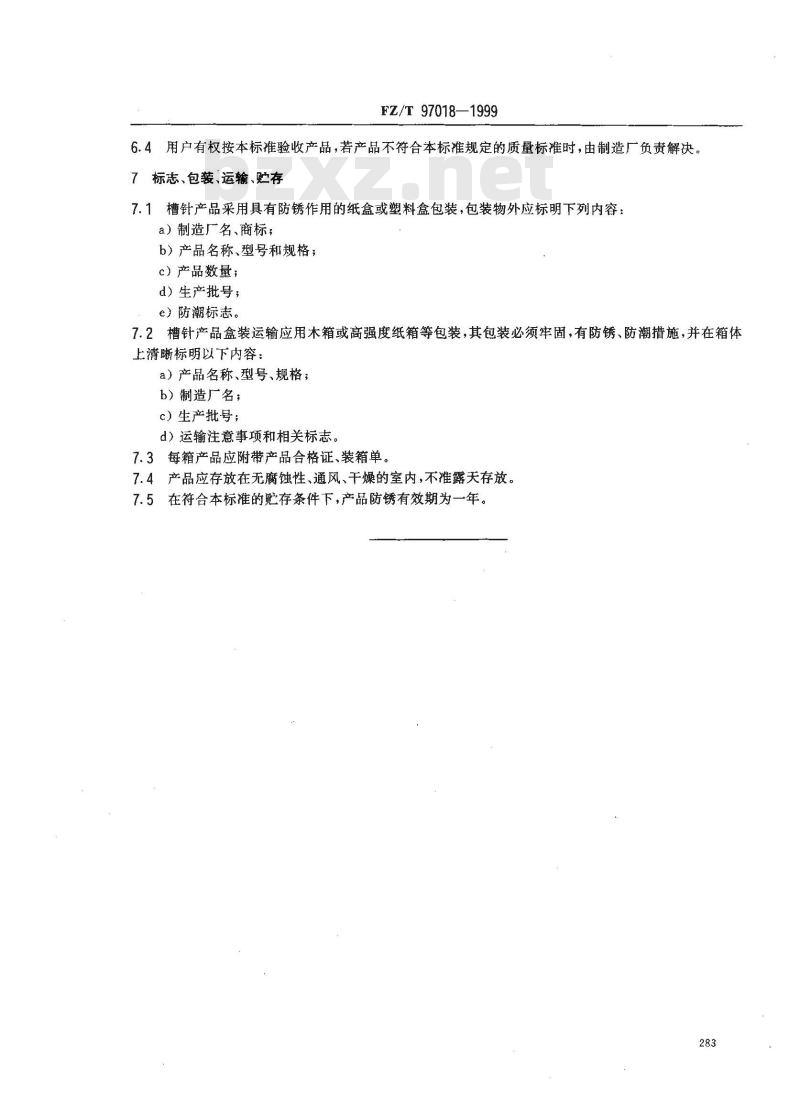

6.4用户有权按本标准验收产品，若产品不符合本标准规定的质量标准时，由制造厂负责解决。7标志、包装、运输、贮存
7.1槽针产品采用具有防锈作用的纸盒或塑料盒包装，包装物外应标明下列内容：a）制造厂名、商标；
b）产品名称、型号和规格；wwW.bzxz.Net
c）产品数量；
d）生产批号；
e）防潮标志。
7.2槽针产品盒装运输应用木箱或高强度纸箱等包装，其包装必须牢固，有防锈、防潮措施，并在箱体上清晰标明以下内容：
a）产品名称、型号、规格；
b）制造厂名；
c）生产批号；
d）运输注意事项和相关标志。
7.3每箱产品应附带产品合格证、装箱单。7.4产品应存放在无腐蚀性、通风、干燥的室内，不准露天存放。7.5在符合本标准的贮存条件下，产品防锈有效期为一年，283
