【纺织行业标准(FZ)】 转杯纺转杯

FZ/T93053—1999

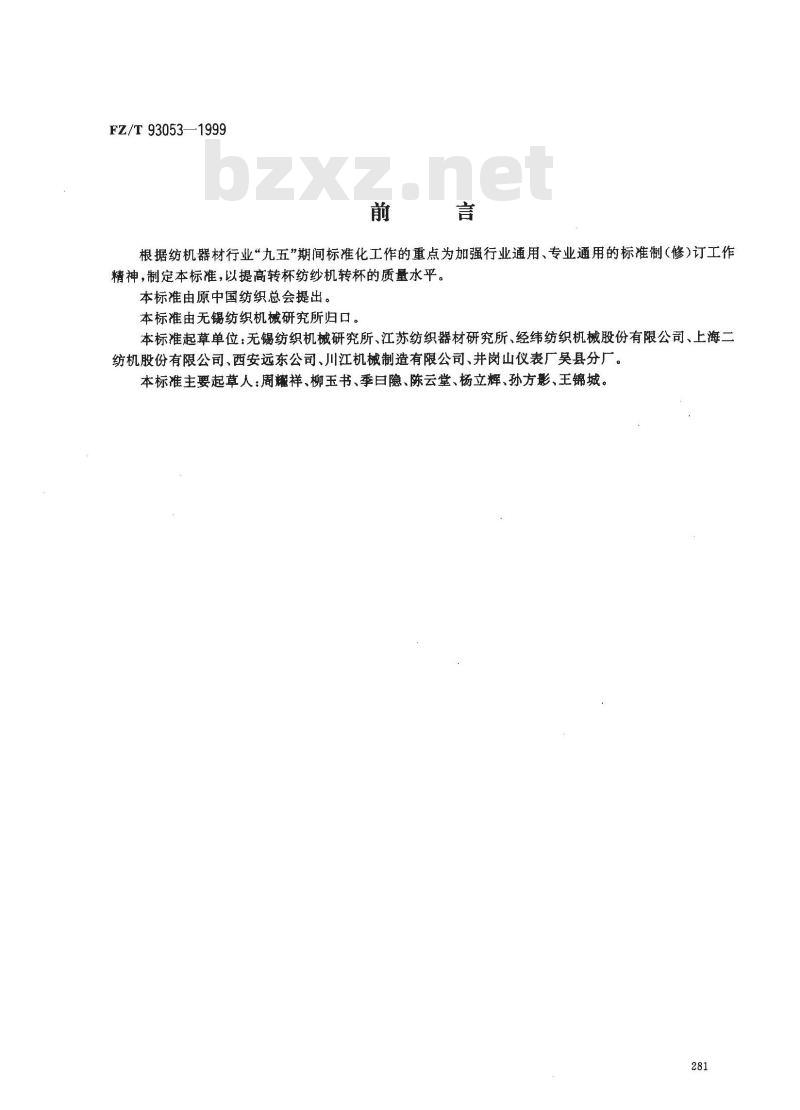

根据纺机器材行业“九五\期间标准化工作的重点为加强行业通用、专业通用的标准制（修）订工作精神，制定本标准，以提高转杯纺纱机转杯的质量水平。本标准由原中国纺织总会提出。本标准由无锡纺织机械研究所归口。本标准起草单位：无锡纺织机械研究所、江苏纺织器材研究所、经纬纺织机械股份有限公司、上海二纺机股份有限公司、西安远东公司、川江机械制造有限公司、井岗山仪表厂吴县分厂。本标准主要起草人：周耀祥、柳玉书、季日隐、陈云堂、杨立辉、孙方影、王锦城。281
1范围

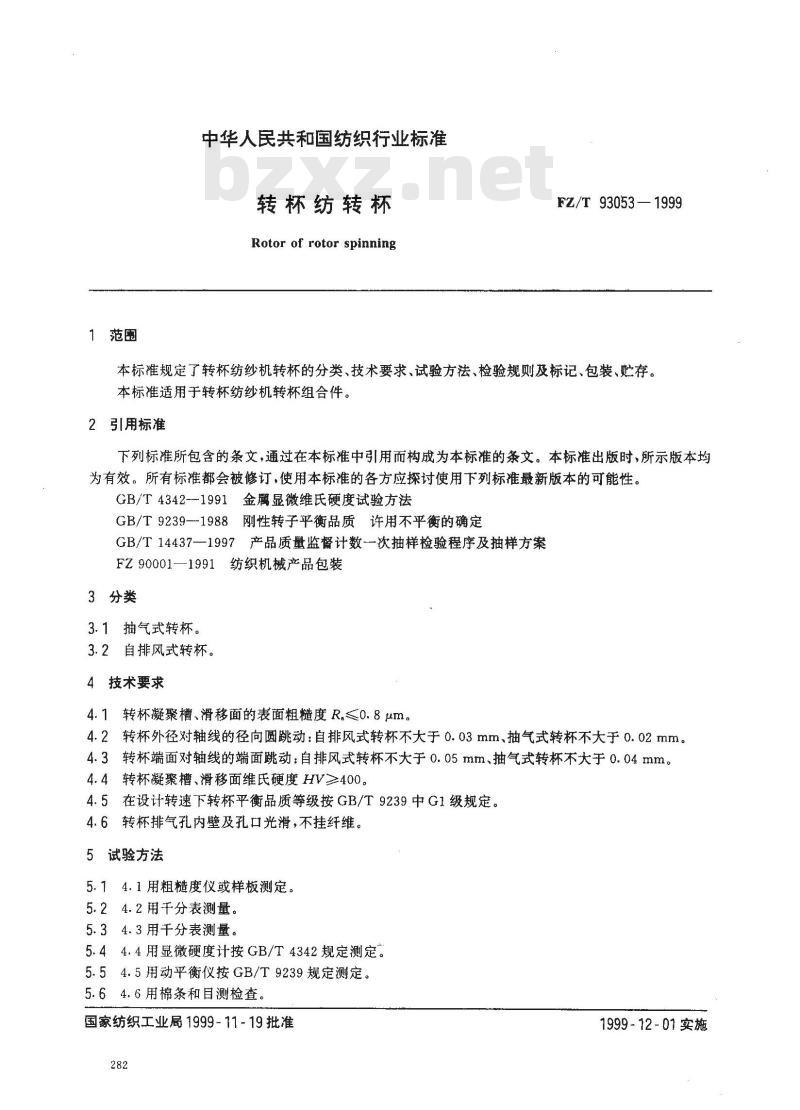

中华人民共和国纺织行业标准
转林纺转杯
Rotor of rotor spinning
FZ/T 93053—1999
本标准规定了转杯纺纱机转杯的分类、技术要求、试验方法、检验规则及标记、包装、贮存。本标准适用于转杯纺纱机转杯组合件。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4342--1991金属显微维氏硬度试验方法GB/T9239--1988刚性转子平衡品质许用不平衡的确定GB/T14437一1997产品质量监督计数一次抽样检验程序及抽样方案FZ90001—1991纺织机械产品包装3分类
3.1抽气式转杯。
3.2自排风式转杯。
4技术要求
4.1转杯凝聚槽、滑移面的表面粗糙度R.≤0.8μm。4.2转杯外径对轴线的径向圆跳动：自排风式转杯不大于0.03mm、抽气式转杯不大于0.02mm。4.3转杯端面对轴线的端面跳动：自排风式转杯不大于0.05mm、抽气式转杯不大于0.04mm。4.4转杯凝聚槽、滑移面维氏硬度HV≥400。4.5在设计转速下转杯平衡品质等级按GB/T9239.中G1级规定。4.6转杯排气孔内壁及孔口光滑，不挂纤维。5试验方法
5.14.1用粗糙度仪或样板测定。5.24.2用千分表测量。
5.34.3用千分表测量。
5.44.4用显微硬度计按GB/T4342规定测定。5.54.5用动平衡仪按GB/T9239规定测定。5.64.6用棉条和目测检查。
国家纺织工业局1999-11-19批准282
1999-12-01实施

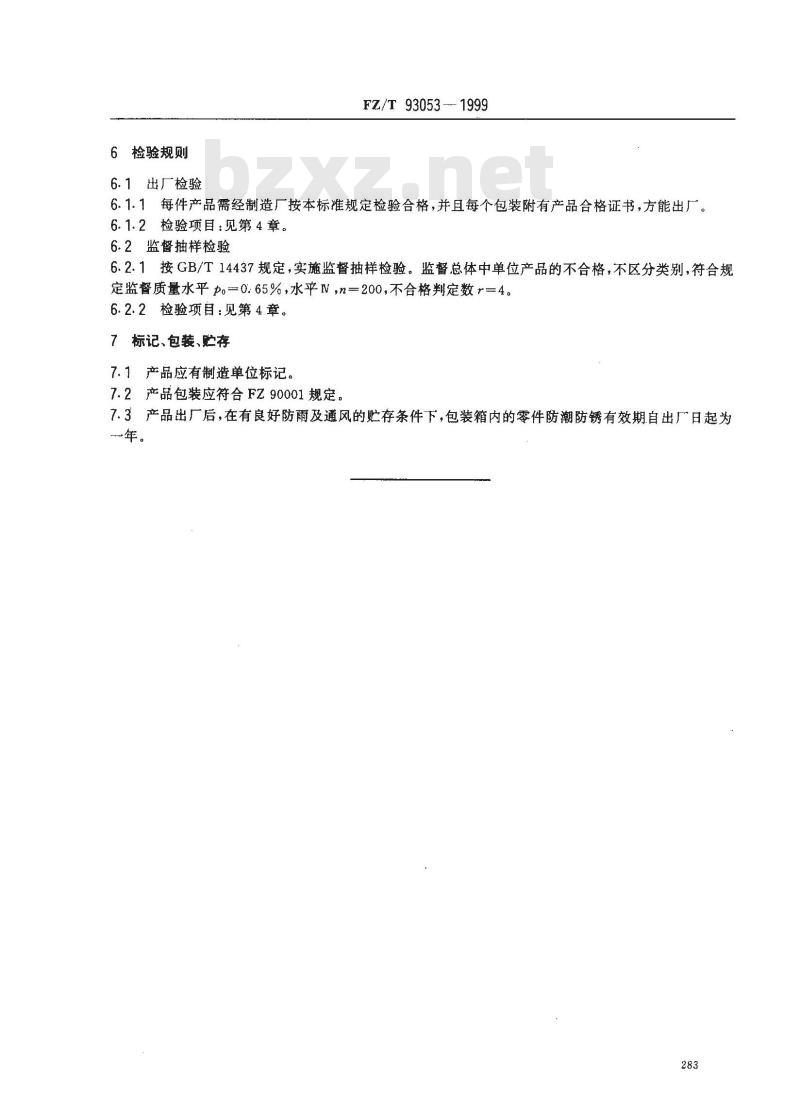

6检验规则
6.1出厂检验
FZ/T 93053--1999
6.1.1每件产品需经制造厂按本标准规定检验合格，并且每个包装附有产品合格证书，方能出厂。6.1.2检验项目：见第4章。
6.2监督抽样检验
6.2.1按GB/T14437规定，实施监督抽样检验。监督总体中单位产品的不合格，不区分类别，符合规定监督质量水平po=0.65%，水平V，n一200，不合格判定数r=4。6.2.2检验项自：见第4章。
7标记、包装、贮存免费标准bzxz.net
7.1产品应有制造单位标记。
7.2产品包装应符合FZ90001规定。7.3产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈有效期自出厂日起为一年。
