【纺织行业标准(FZ)】 精梳棉涤混纺本色纱线

FZ/T12006—1998

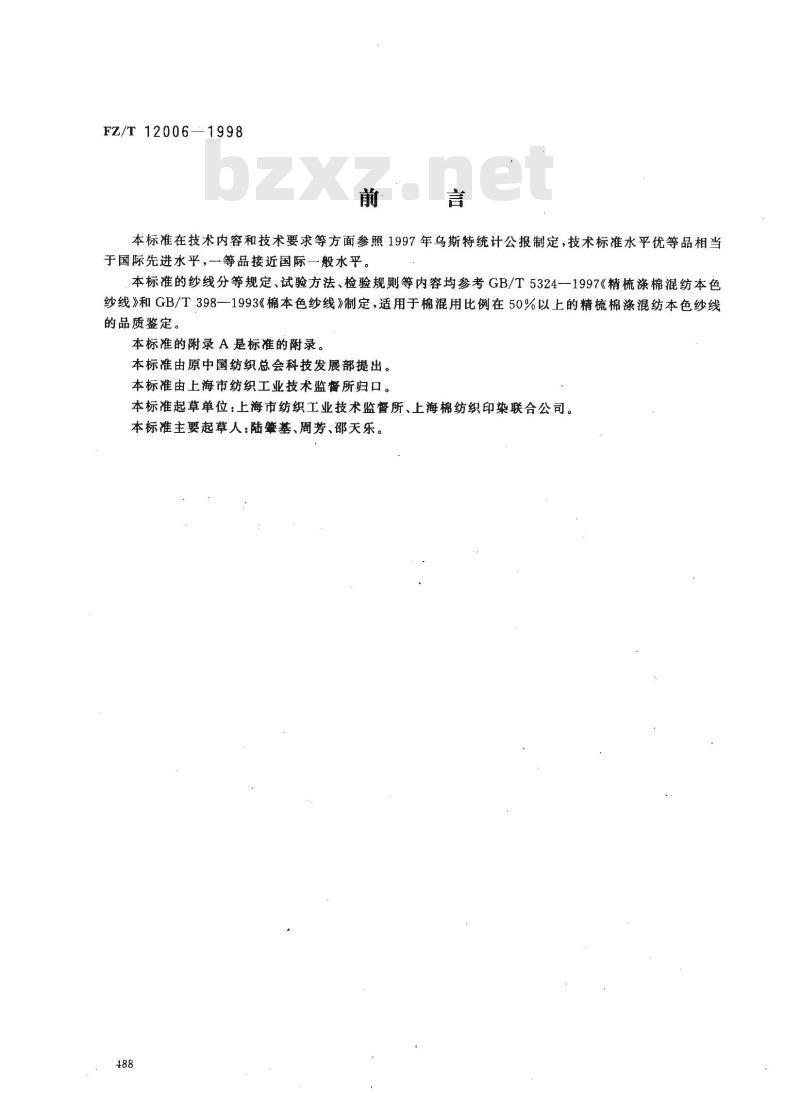

本标准在技术内容和技术要求等方面参照1997年乌斯特统计公报制定，技术标准水平优等品相当于国际先进水平，一等品接近国际一般水平。本标准的纱线分等规定、试验方法、检验规则等内容均参考GB/T5324--1997《精梳涤棉混纺本色纱线》和GB/T398—1993《棉本色纱线》制定，适用于棉混用比例在50%以上的精梳棉涤混纺本色纱线的品质鉴定。
本标准的附录 A是标准的附录。本标准由原中国纺织总会科技发展部提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：上海市纺织工业技术监督所、上海棉纺织印染联合公司。本标准主要起草人：陆肇基、周芳、邵天乐。488
1范围

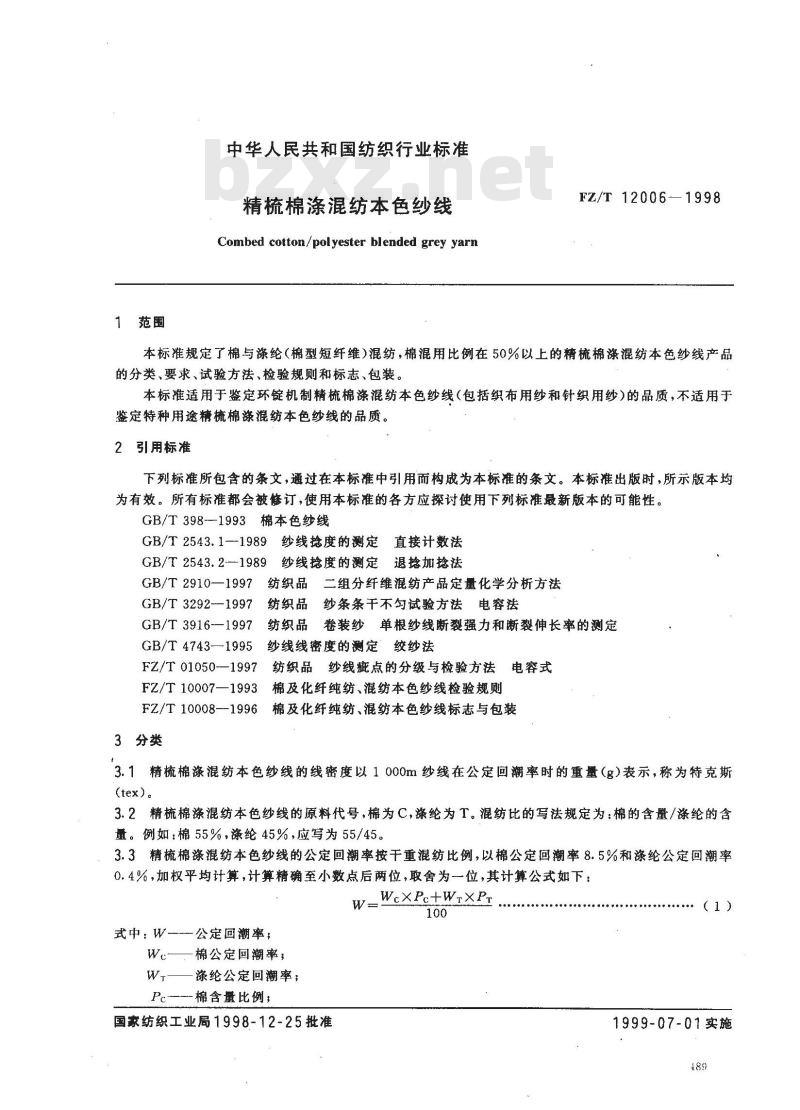

中华人民共和国纺织行业标准
精梳棉涤混纺本色纱线
Combed cotton/polyester blended grey yarnFZ/T 12006—1998
本标准规定了棉与涤纶（棉型短纤维）混纺，棉混用比例在50%以上的精梳棉涤混纺本色纱线产品的分类、要求、试验方法、检验规则和标志、包装。本标准适用于鉴定环锭机制精梳棉涤混纺本色纱线（包括织布用纱和针织用纱）的品质，不适用于鉴定特种用途精梳棉涤混纺本色纱线的品质。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T398-1993棉本色纱线
GB/T2543.1--1989纱线抢度的测定直接计数法GB/T2543.2-1989纱线抢度的测定退拾加法GB/T 2910—1997
GB/T 3292-1997
GB/T 3916-—1997
GB/T 4743-1995
纺织品二组分纤维混纺产品定量化学分析方法纺织品
纺织品
纱条条干不勾试验方法电容法
卷装纱单根纱线断裂强力和断裂伸长率的测定纱线线密度的测定绞纱法
FZ/T 01050—1997
FZ/T 10007--1993
FZ/T10008--1996
3分类
纺织品纱线疵点的分级与检验方法电容式棉及化纤纯纺、混纺本色纱线检验规则棉及化纤纯纺、混纺本色纱线标志与包装3.1精梳棉涤混纺本色纱线的线密度以1000m纱线在公定回潮率时的重量（g)表示，称为特克斯(tex)。
3.2精梳棉涤混纺本色纱线的原料代号，棉为C，涤纶为T。混纺比的写法规定为：棉的含量/涤纶的含量。例如：棉55%，涤纶45%，应写为55/45。3.3精梳棉涤混纺本色纱线的公定回潮率按干重混纺比例，以棉公定回潮率8.5%和涤纶公定回潮率0.4%，加权平均计算，计算精确至小数点后两位，取舍为位，其计算公式如下：WeXPe+W+XPr
武中：W-
公定回潮率；
Wc——棉公定回潮率，
Wi——涤纶公定回潮率；
Pc-—棉含量比例；
国家纺织工业局1998-12-25批准(1)
1999-07-01实施

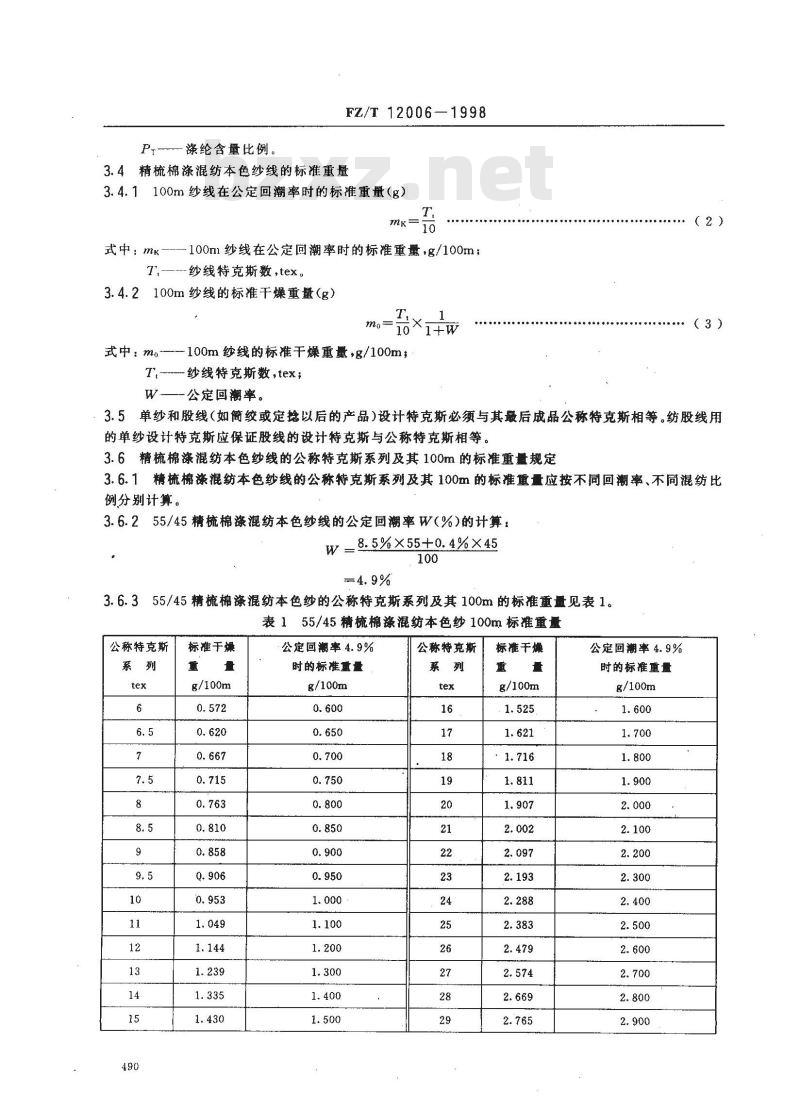

Pr-涤纶含量比例。
FZ/T 12006—1998
3.4精梳棉涤混纺本色纱线的标准重量3.4.1100m纱线在公定回潮率时的标准重量（g)T
式中：mk-
100m纱线在公定回潮率时的标准重量，g/100m；-纱线特克斯数，tex。
3.4.2100m纱线的标准干燥重量（g）mo-
式中：mo-----100m纱线的标准干燥重量，g/100m，T,纱线特克斯数,tex;
W—-公定回潮率。
（2）
（3）
3.5单纱和股线（如简绞或定捻以后的产品）设计特克斯必须与其最后成品公称特克斯相等。纺股线用的单纱设计特克斯应保证股线的设计特克斯与公称特克斯相等。3.6精梳棉涤混纺本色纱线的公称特克斯系列及其100m的标准重量规定3.6.1精梳棉涤混纺本色纱线的公称特克斯系列及其100m的标准重量应按不同回潮率、不同混纺比例分别计算。
3.6.255/45精梳棉涤混纺本色纱线的公定回潮率W（%)的计算：W =8. 5%×55±0. 4%×45
3.6.355/45精梳棉涤混纺本色纱的公称特克斯系列及其100m的标准重量见表1。表155/45精梳棉涤混纺本色纱100m标准重量公称特克斯
标准干燥
g/100m
公定回率4.9%
时的标准重量
g/100m
公称特克斯
标准干燥
g/100m
公定回潮率 4.9%
时的标准重量
g/100m
公称特克斯
标准干燥
g/100m
6-1998
FZ/T12006

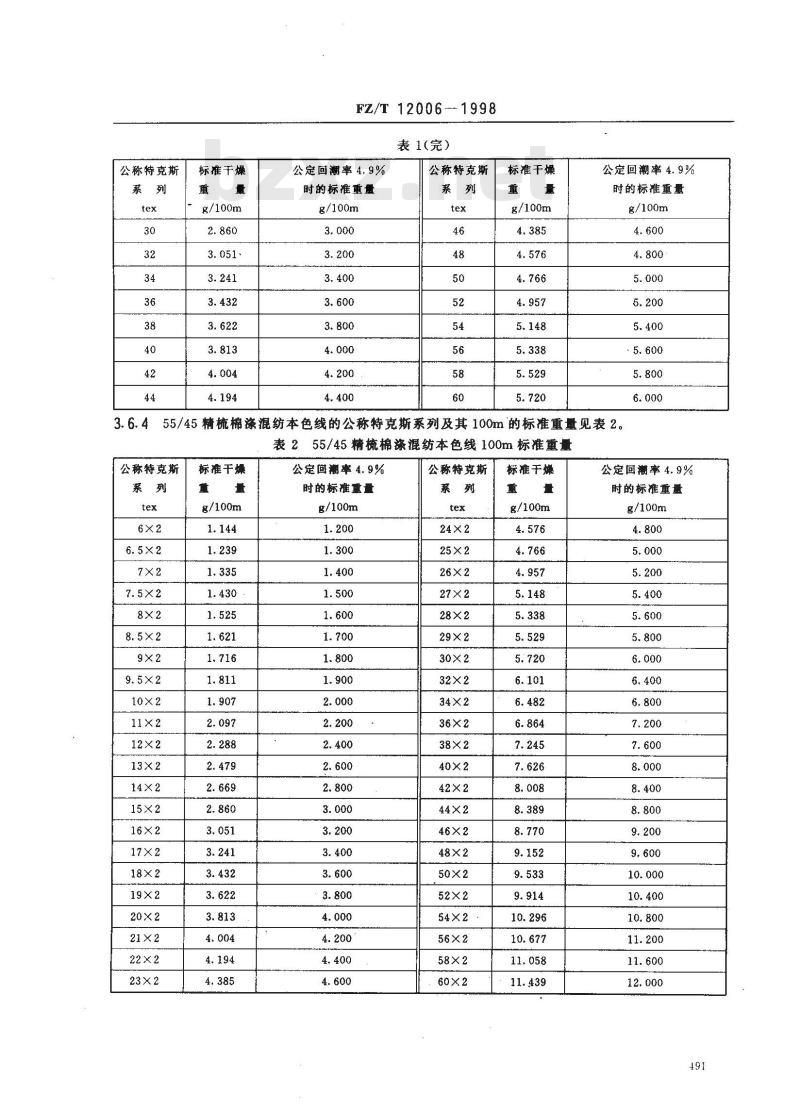

表1（完）
公定回潮率4.9%
时的标准重量
g/100m
公称特克斯
标准干燥
g/100m
公定回潮率4.9%
时的标准重量
g/100m
55/45精梳棉涤混纺本色线的公称特克斯系列及其100m的标准重量见表2。表2
公称特克斯
标准干燥
g/100m
55/45精梳棉涤混纺本色线100m标准重量公定回溯率 4. 9%
时的标准重量
g/100m
公称特克斯
标准干燥
g/100m
公定回潮率 4. 9%
时的标准重量
g/100m
4要求
FZ/T12006-1998

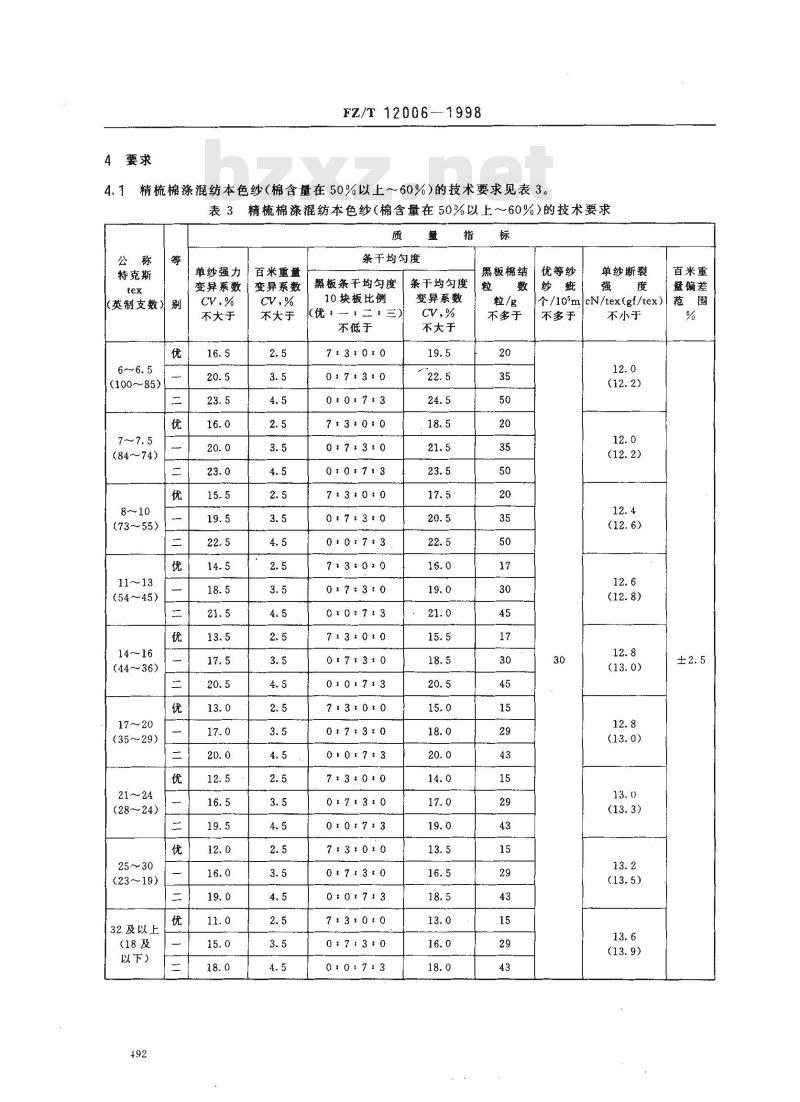

4.1精梳棉涤混纺本色纱（棉含量在50%以上～60%）的技术要求见表3。表3精梳棉涤混纺本色纱（棉含量在50%以上～60%）的技术要求质
特克斯
（英制支数）
(100～85)
(84～74)
8～10
(73~55)
（54～45）
14～16
(44～36)
17～20
(35～29)
(28~24)
(23～19)
32及以上
（18及
以下）
单纱强力
变异系数
不大于
百米重量
变异系数
不大于
条干均匀度
黑板条干均勾度
10块板比例
（优·—·二·三)
不低于
7:3:0:0
0713:0
0t0173
7+30:0
0:73:0
7#30:0
0t7:310
0:07:3
7*3:010
0:73:0
010:7:3
7:30:0
0t73+0
7:3:0t0
0#73:0
01017:3
0:7-3:0
0:0:7:3
7:3:00
0#7+3:0
0:017t3
7+30:0
0:73:0
00:7:3
条干均勾度
变异系数
不大于
黑板棉结
不多于
优等纱
个/10°m
不多于
单纱断裂
cN/tex(gf/tex)
不小于
百米重
盘谢差
FZ/T12006—1998
4.2精梳棉涤混纺本色线（棉含量在50%以上60%)的技术要求见表4。表4精梳棉涤混纺本色线（棉含量在50%以上～60%）的技术要求公称
特克斯
(英制支数）
6×2~7.5×2
(100/2～74/2)
8×2～10×2
(73/2~55/2)
11×2～13×2
(54/2~45/2)
14X×2~16×2
(44/2~36/2)
17×2~～20×2
(35/2~29/2)
21×224×2
(28/2~~24/2
25×2~30×2
(23/2~19/2)
32×2及以上
(18/2及以下）
单线强力
变异系数
不大于
百米重量
变异系数
不大于
优等线条干均
匀度变异系数
不大于
黑板棉结
不多于
单线断裂
cN/tex(gf/tex)
不小于
.(15.2)
百米重量
偏差范围
FZ/T12006--1998
4.3精梳棉涤混纺本色纱（棉含量在60%以上70%）的技术要求见表5。表5精梳棉涤混纺本色纱（棉含量在60%以上～70%)的技术要求质量
特克斯
（英制支数）别
(100～85)
(84~74)
8～10
(7355)
(54~45)
14～16
(44~36)
17~～20
(3529)
21～24
(28～24)
(23~19)
32及以上
(18及
以下）
单纱强力
变异系数
不大于
百米重量
变异系数
不大于
条干均匀度
黑板条干均勾度
10块板比例
优—二·三)
不低于
0:0:73
7:310+0
017-310
00:7:3
7#3:0:0
017:3:0
0107:3
71310:0
0:71310
0173:0
0107:3
7-30t0
0t0７3
7130t0
07:310
0:07:3
7:30:0
7-3:0:0
01713:0
0:0:73
条干均勾度
变异系数
不大于
黑板棉结
优等纱
不多于
单纱断裂
百米重
量偏差
个/10°m|cN/tex（gf/tex)
不小于
不多于
FZ/T12006—1998
4.4精梳棉涤混纺本色线（棉含量在60%以上～70%）的技术要求见表6。表 6精梳棉涤混纺本色线（棉含量在60%以上~~70%)的技术要求公称
特克斯
(英制支数）
6×2~7.5×2
(100/2~~74/2)
8×2～10×2
(73/2~55/2)
11×2～13×2
(54/2~45/2)
14×2～16×2
(44/2~36/2)
17×220×2
(35/229/2)
21×2~24×2
(28/2~24/2)
25X2~30×2
(23/2~19/2)
32×2及以上
(18/2及以下）
单线强力
变异系数
不大于
百米重量
变异系数
不大于
优等线条干均
勾度变异系数
不大于
黑板棉结
不多于
单线断裂
cN/tex(gf/tex)
不小于
百米重量
偏差范围
FZ/T 12006-
—1998
4.5精梳棉涤混纺本色纱（棉含量在70%以上～85%)的技术要求见表7表7精梳棉涤混纺本色纱（棉含量在70%以上～85%）的技术要求质
特克斯
（英制支数）别
(100～85)
(84~～74)
8～10
（73～55）
11~～13
(54～45)
14～16
(4436)
17～20
(35～29)
21～24
(28~24)
25～30
(23～19)
32及以上
（18及
以下)）
单纱强力
变异系数
不大于
百米重量
变异系数
不大于
条干均勾度
黑板条干均匀度
10块板比例
不低于
07:310
0:0:713
7:3:010
0t73t0
0:0:713
0t73:0
0:017:3
7:310*0
0:7:3:0
713010
07:3:0
010:7:3
7:310:0
017310
0:0:7:3
7+3+0:0
0-713:0
0:0:7+3
73+0:0
0+0:73
7:3:0:0
017+3#0
00:7:3
条干均匀度
变异系数
不大于
黑板棉结
不多于
优等纱
单纱断裂
百米重
量偏差
个/10°mcN/tex（gf/tex)）
不多于
不小于
FZ/T12006--1998
4.6精梳棉涤混纺本色线（棉含量在70%以上~85%）的技术要求见表8。表8精梳棉涤混纺本色线（棉含量在70%以上~~85%)的技术要求公称
特克斯
(英制支数）
6×2~7.5×2
(100/2~74/2)
8×2～10×2
(73/2~55/2)
11×2～13×2
(54/2~45/2)
14X2~16×2
(44/2~36/2)
17×2~～20×2
(35/2~29/2)
21×2~~24 ×2
(28/2~24/2)
25×2~~30×2
(23/2~19/2)
32×2及以上
(18/2及以下）
单线强力
变异系数
不大于
百米重量
变异系数
不大于
优等线条干均
匀度变异系数
不大于
黑板棉结
不多于
单线断裂
cN/tex(gf/tex)
不小于
百米重量
偏差范围
FZ/T12006—1998
4.7精梳棉涤混纺本色纱（棉含量在85%以上）的技术要求见表9。表9精梳棉涤混纺本色纱（棉含量在85%以上）的技术要求质
特克斯
（英制支数）
(100～85
(84~74)
(73~55)
11～13
(54~45)
(44～36)
17～20
（35～29）
(28～24)
25～30
(23～19)
32及以上
（18及
以下）
单纱强力
变异系数
不大于
百米重量
变异系数
不大于
条干均勾度
黑板条干均勾度
10块板比例
(优—二三)
不低于
713:0:0
017:3:0
0:0:7*3
7:3100
017+3+0
0:07:3
7:3:0:0
0t0:73
7*3010
071310
00*7:3
7-3:0:0
0t7+3:0
0:07+3
7*31010
07:3:0
0-0t7+3
7:3-00
0:7t3:0
7:3010
0-7:3:0
0:0:7:3
713:0:0
0#7-30
0:07:3
条干均勾度
变异系数
不大于
黑板棉结
不多于
优等纱
单纱断裂
百米重
量偏差
个/10°mcN/tex（gf/tex)
不小于
不多于
FZ/T 12006-
—1998
4.8精梳棉涤混纺本色线（棉含量在85%以上的技术要求见表10。表10：精梳棉涤混纺本色线（棉含量在85%以上）的技术要求公称
特克斯
(英制支数）
6X2~7.5×2
(100/2~～74/2)
8×2～10×2
(73/2~55/2)
11×2~13×2
(54/2~45/2)
14X2~16X2
(44/2~36/2)
17X 2~20 X2
(35/2~29/2)
21×2~24×2
(28/2~24/2)
25X2~30X2
(23/2~19/2)
32×2及以上
(18/2及以下)
单线强力
变异系数此内容来自标准下载网
不大于
百米重量
变异系数
不大于
优等线条干均
勾度变异系数
不大于
黑板棉结
不多于
单线断裂
cN/tex(gf/tex)
不小于
百米重量
偏差范围
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
