【国家标准(GB)】 电子设备用压电陶瓷谐振器 总规范 (可供认证用)

1范围

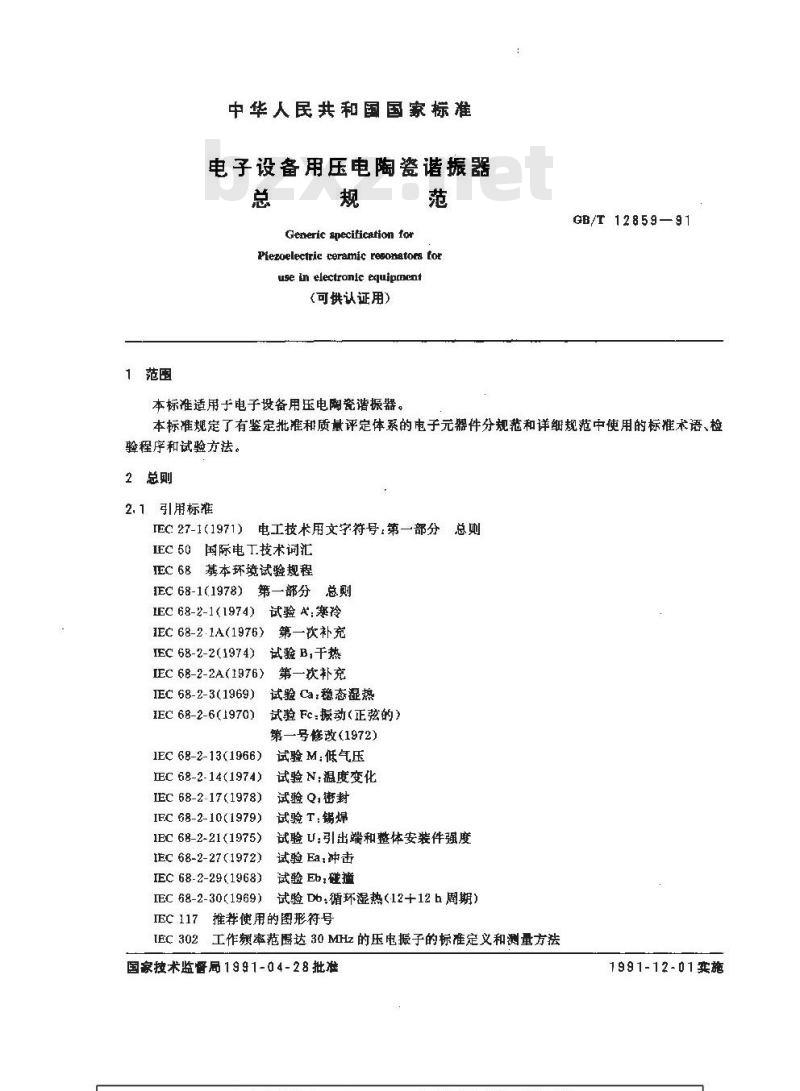

中华人民共和国国家标准
电子设备用压电陶瓷谐振器
Generic specification for
Piezoelectric ceramic resonators foruse in electronic equipmcnt
（可供认证用）
本标准适用于电子设备用压电陶瓷谐振器。GB/T 12859—91
本标准规定了有鉴定批准和质量评定体系的电子元器件分规范和详细规范中使用的标准术语、检验程序和试验方法。
2总则
2.1引用标准
[EC 27-1(1971）电工技术用文字符号第一部分总则EC 50国际电T.技术词汇
IEC 68基本环境试验规程
EC68-1（1978）第一部分总则
EC 68-2-1(1974）试验 :寒冷
IEC68-2-1A（1976）第一次补充IEC 68-2-2(1974)试验 B,干热
IEC 68-2-2A(1976)
IEC 68-2-3(1969)
IEC 68-2-6(1970)
1EC 68-2-13(1966)
EC 68-2-14(1974)
IEC 68-2.17(1978)
第一次补充
试验Ca：稳态湿热
试验 Fc:摄动(正兹的)
第一号改（1972)
试验 M:低气压
试验N:温度变化
试验Q密封
IFC 68-2-10(1979)
1EC 68-2-21(1975)
IEC 68-2-27(1972)
IEC 68-2-29(1968)
IEC 68-2-30(1969)
试验T:锡焊
试验U：引出端和整体安装件强度试验 Ea;冲击
试验 Eb:硅摘
试验Db：循环湿热(12+12h周期）IEC117推荐使用的图形符号
IEC 302工作频率范达 30 MHz 的压电振子的标准定义和测量方法国家拉术监督局 1 9 9 1 - 0 4 - 2 8 批准1991-12-01窦施
GB/T 12859—91

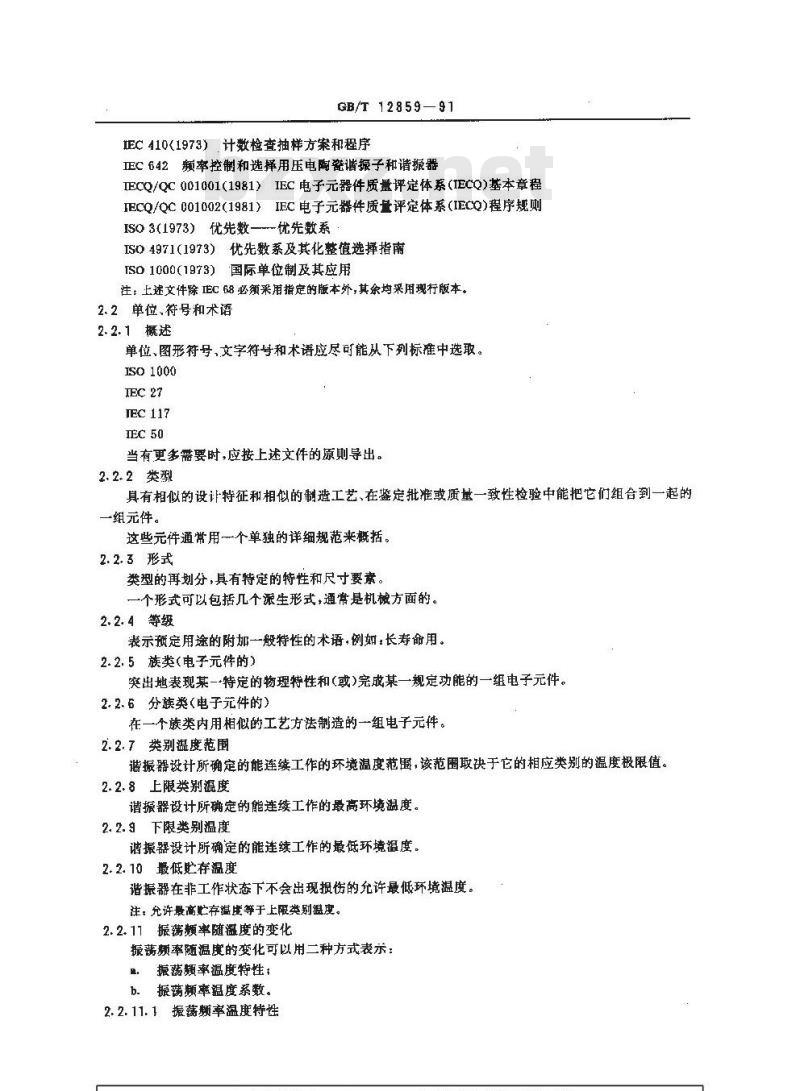

IEC410<1973）计数检查抽样方案和程序EC642频率控制和选择用压电陶瓷谐振子和谐振器IECQ/QC001001(1981）IEC电子元器件质量评定体系（IECQ)基本章程IECQ/QC001002(1981）IEC电子元器件质量评定体系（IECQ)程序规则ISO3(1973）优先数一~优先数系ISO4971(1973）优先数系及其化整值选择指南TSO1000(1973）国际单位制及其应用注：上述文件除 正C 68 必须采用指定的版本外,其余均采用现行版本。2.2单位、符号和术语
2.2.1概述
单位、图形符号，文字符号和术语应尽可能从下列标准中选取。ISO 1000
IEC 27
TEC 117
IEC 50
当有更多需要时，应按上述文件的原则导出。2.2.2类型
具有相似的设计特征和相似的制造工艺、在鉴定批准或质量一致性检验中能把它们组合到一起的一组元件。
这些元件通常用个单独的详细规范来概括。2.2.3形式
类型的再划分，具有特定的特性和尺寸要素。一个形式可以包括几个派生形式，通常是机械方面的。2.2.4等级
表示预定用途的附加一般特性的术语，例如：长寿命用。2.2.5族类（电子元件的）
突出地表现某一特定的物理特性和(或)完成某一规定功能的一组电子元件。2.2.6分族类（电子元件的）
在一个族类内用相似的工艺方法制造的一组电子元件。2.2.7类别温度范围
谐振器设计所确定的能连续工作的环境温度范画，该范围取快于它的相应类别的温度极限值。2.2.8上限类别温度
谐振器设计所确定的能连续工作的最高环境温度。2.2.9下限类别温度
谐振器设计所确定的能连续工作的最低环境温度。2.2.10最低贮存温度
谐振器在非工作状态下不会出现报伤的允许最低环境温度。注，充许最高忙存温患等于上限类别温度。2.2.11振荡频率随摄度的变化
振荡额率随温度的变化可以用二种方式表示：振荡频率温度特性；
振荡频率温度系数。
2.2.11.1振荡频率温度特性
GB/F 12859—91
该术语主要适用丁振荡频率随温度变化，不管其为线性或非线性均不能精确和肯定地表示出来的这样一类谐振器。

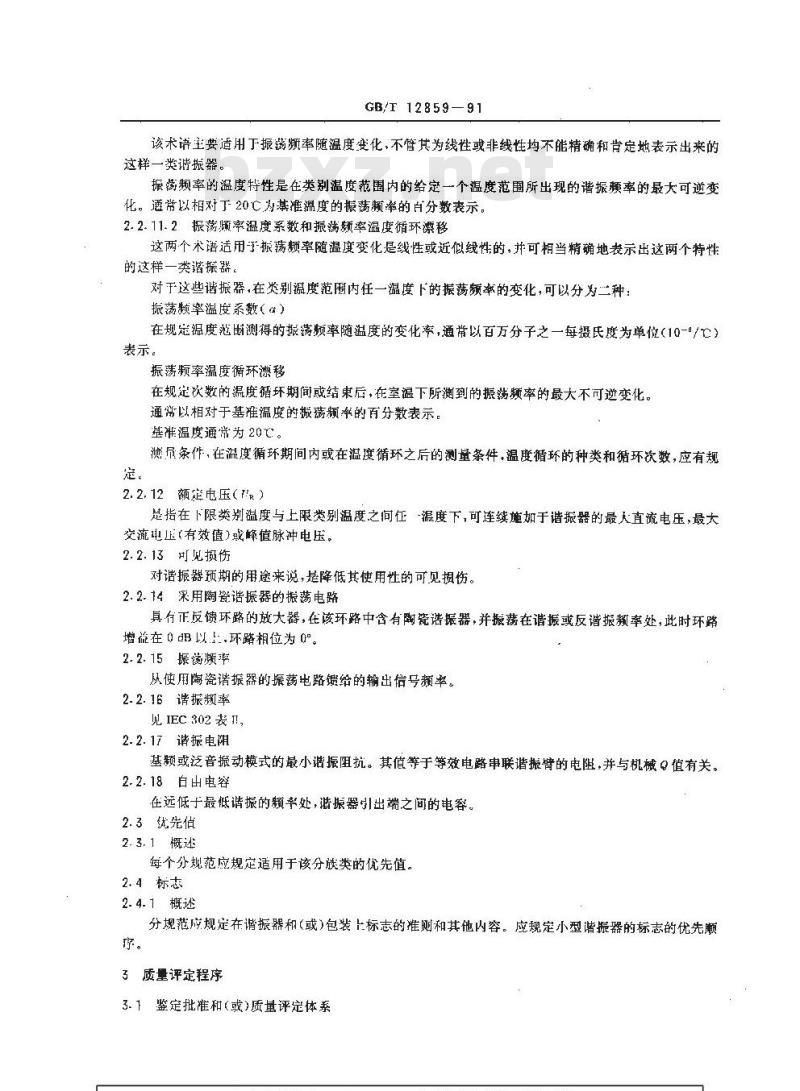

振荡频率的温度特性是在类别温度范围内的给定一个温度范围所出现的谐振颜率的最大可逆变化。常以相对于20亡为基准温度的振荡频率的分数表示。2.2.11.2振荡频率温度系数和振荡频率温度循环漂移这两个术语适用于振荡频率随温度变化是线性或近似线性的，并可相当精确地表示出这两个特性的这样一类谐振器。
对于这些诸振器，在类别温度范围内任一温度下的振荡额率的变化，可以分为二种：振荡赖率温度系数（）
在规定温度范围测得的振荡频率随温度的变化率，通常以百万分子之一每摄氏度为单位（10-\/亡）表示。
振荡频率温度循环漂移
在规定次数的温度循环期间或结束后，在室温下所测到的振荡频率的最大不可逆变化。通常以相对于基准温度的振荡额率的百分数表示。基准温度通常为 20 ℃。
测尽条件，在温度循环期间内或在温度循环之后的测量条件，温度循环的种类和循环次数，应有规2.2.12额定电压（限）
是指在下限类别温度与上限类别温度之间温度下，可连续施加于谐振器的最人直流电压，最大交流电压（有效值)或峰值脉冲电压。2.2.13可见损伤
对谐振器预期的用途来说，是降低其使用性的可见损伤。2.2.14采用陶瓷谐振器的振荡电路其有正反馈环路的放大器，在该环路中含有陶瓷谐振器，并振荡在谐振或反谐振频率处，此时环路增益在0dB以.1..环路相位为0°。2.2.15振菌顺率
从使用陶瓷谐振器的振荡电路馈给的输出信号额率。2.2.16请振频率
见 IEC 302 表 II,
2.2.17谐振电阻
基频或泛音振动模式的最小谐振阻抗。其值等于等效电路串联谐报臂的电阻，并与机械值有关。2.2.18白出电容
在远低于最低请振的颊率处，谐振器引出端之间的电容。2.3优先值
2.3.1概述
每个分规范应规定适用于该分族类的优先值，2.4标志
2.4.1概述
分规范应规定在谐振器和（或）包装上标志的准则和其他内容。应规定小型谐振器的标志的优先3质量评定程序
3.1鉴定批准和(或)质量评定体系GB/T 12859—91
3.1.1作为一个完整的质量评定体系，诸如有鉴定批准和质量一致性检验的IEC电广元器件质最评定体系(IECQ)，使用者应遵守3.4条和3.5条的程序。3.1.2对了不采用质量·-致性检验的鉴定批准，如设计验证或鉴定试验可以采用3.4.1和3.1.2b条的程序和要求，但应该按照试验一览表规定的程序进行各项试验。3.2初始制造阶段
对于压电陶瓷谐振器规范米说，初始制造阶段应在分规范中规定。3.3结构类似元件
对丁鉴定批准和质量一致性检验用的结构类似元件的划分应在分规范中规定。3.4鉴定批准程序
3. 4. 1制造厂应避守；
管理鉴定批推的程序规则的-般要求；b。本标准3.2条规定的初始制造阶段的要求。3.4.2除3.1.1条的要求外，还应采用下述的程序a或程序b；。制造厂应在尽可能短的时间内进行三个批次的逐批检验和一个批次的周期检验，以证明符合规范要求。在组戒检验批的周期期间内，制造工艺应无重大改变.样品应按IEC410（见附录A）规定从批中抽取。授于鉴定批准的振荡频率及外壳尺寸，按分规范规定的抽样方案的取样来定。应使用正常检查，但当样品数按零个失效予以接收时，应增加样品以满足按一个失效予以接收所需的样品数；b制造厂应按分规范规定的固定样品数试验一览表进行试验，以证明符合规范要求。样品应从现行生产的产品中随机抽取，或按国家监督检查机构同意的方法抽取。3.4.3作为质量评定体系组成部分所获得的鉴定批准应通过符合质量一致性（见3.5条）要求的常规试验来维持。否则，该鉴定批准必须用IEC电子元器件质量评定体系（IECQ)程序规则(QC001002)第11.5.2 条和11.5.3条规定的鉴定批准的维持规则来检验3.5质量一致性检验
与某分规范有关的空白详细规范应规定质量一致性检验的试验一览表。该试验一览表还应规定逐批和周期试验的组别划分、抽样方案和周期。检查水平(1L)和合格质量水平(AQL)应从EC 410中选取。如果需要,可以规定一个以上的一览表。3.5、1放行批证明记录
有关规范规定有放行批证明记录而且用户要求时，至少应给出下列内容：周期检验中各分组试验的计数数据(即受试元件数和不合格元件数)而不涉及造成拒收的参数。按分规范的要求，在耐久性试验之后，振荡频率、谐振电阻、自由电容及绝缘电阻的变量数据。3.5.2延期交货
保存周期超过一年的谐振器，除非分规范另有规定，这种批在交货之前，应按分规范规定的要求重新梭验。
制造广的总检查员所采取的重新检验程序应由国家监督检查机构批准一旦某一批满意地通过了重新检验，其质量就再次保证一个规定的周期。3.5.3B组试验完成之前的故行
对于B组所有试验，当IEC410转为放宽检查的条件得到满足时，允许制造厂在该试验完成之前放行完件。
3.6替换的试验方法
有关规范中规定的试验和测量方法并不是必须使用的唯-方法。因而制造厂可以使用任何替换的方法，但应使国家监督检查机构确信它得到的结果与用规定方法所获得的结果等效。在有争议的情况下只能莅田规定的方法讲行判定和仲越。4试验和测量程序
4.1概述
GB/T12859-—91
分规范和（或)空白详细规范应列表说明需要进行的各种试验，每项试验或每个分组试验前后需要进行的测量和试验顺序。每项试验的各个阶段应按规定的顺序进行，初始测量和最后测量的案件应相尚。

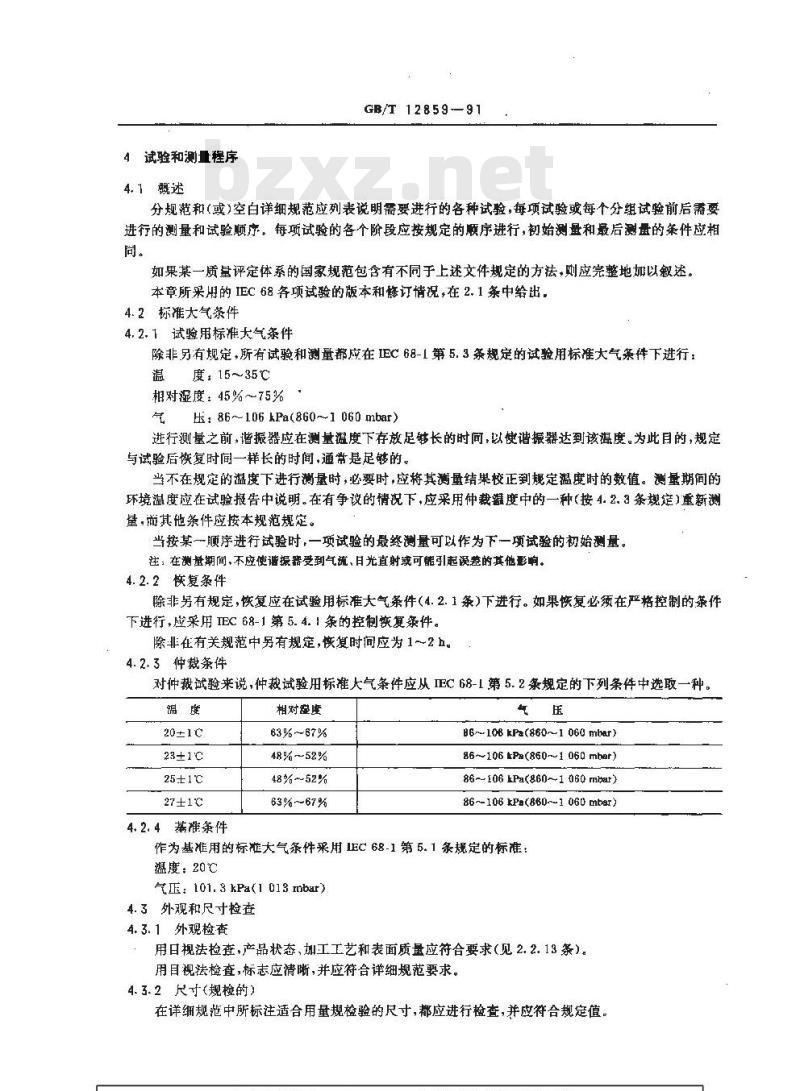

如果某一质量评定体系的国家规范包含有不同于上述文件规定的方法，则应完整地加以叙述。本章所采用的IEC 68各项试验的版本和订情况，在2.1条中给出，4.2标准大气条件
4.2.1试验用标准大气条件
除非另有规定，所有试验和测量都应在IEC 68-1第5. 3条规定的试验用标准大气条件下进行：温度，15～35℃
相对湿度：45%～75%
压; 86~~106 kPa(860-~1 060 mbar)气
进行测量之前，谐振器应在测量温度下存放足够长的时间，以使谐振器达到该温度。为此目的，规定与试验后恢复时间一样长的时间，通常是足够的。当不在规定的温度下进行测量时，必要时，应将其测量结果校正到规定温度时的数值。测量期间的环境温度应在试验报告中说明。在有争议的情说下，应采用仲裁避度中的一种(按4.2.3条规定)重新测量，面其他条件应按本规范规定。当按某一顺序进行试验时，一项试验的最终测量可以作为下一项试验的初始测量。注；在测量期间,不应使谐摄器受到气疏、目光直射或可能引起误差的其他影响。4.2.2恢复条件
除非另有规定，恢复应在试验用标准大气条件(4.2.1条)下进行。如果恢复必须在严格控制的条件下进行,应采用 IEC 68-1 第 5. 4. 1 条的控制恢复条件。除非在有关规范中另有规定,恢复时间应为 1～2 五。4.2.3仲裁条件
对仲裁试验来说，仲裁试验用标准大气条件应从IEC68-1第5.2条规定的下列条件中选取一种。温度
20±1c
23±1℃
25±1c
27±1℃
4,2. 4基准条件
相对羞度
63%~67%
48%~52%
48%~52%
83%~67%
B6-~10B kPa(860~1 060 mbar)
86--106 1Pa(860-1 060 mbar)
86--106 kPa(860~~1 060 mbatr)86~106 kPa(860-1060mbar)
作为基准用的标准大气条件采用 LEC 68-1 第 5. 1 条规定的标准:蕴度：20℃
气玉：101.3kPa(1013 mbat)
4.3外观和尺寸检查
4.3.1外观检查
用日视法检查，产品状态、加工工艺和表面质量应符合要求（见2.2.13条）。用目视法检查，标志应清晰，并应符合详细规范要求。4.3.2尺寸（规检的）
在详细规范中所标注适合用量规检验的尺寸，都应进行检查，并应符合规定值。4.3.3只尺寸(详细的）
GB/T 12859—91
详细规范中规定的所有尺寸都应进行检查，并应符合规定值。4.4：绝缘电
4.4.1在进行测量之前，谐振器应充分放电。4.4.2除非有关规范中另有规定，绝缘电阻应使用下面规定的电压和在表1规定的测量点之间进行测。
谱报器的电压额定值
测蛋电压
10±11
注，1）当能证明测量电压对测董结果没有影响或存在已知的关系时，可以用额定电压来进行测量（在有争议的情况下应采用10V)。是使用时规定的额定电压，测量电压是在标准大气条件下试时恢用的测量电压。4.4.3当谐振器的外壳是非金展，或当谐振器具有绝缘套管的金属外壳时，试验点为B和C(见表1），试验电压应按下述方式之一施加。表1测量点
A. 引出端之间
E.内部绝缘
C.外部绝缘
1）单一谐振器
18）引出之间
1b）连接在一起的引出端与外壳之间（仪适用于金属外壳型，外壳为-个引出端者除外）1e）连接在：起的引出端与金属板或金属箱之间(非金属外壳的绝缘型）14）外壳与金属板或金具储之间（仅适用于绝缴的金属外亮型）4.4.3.1金履法
用一块金属箱密地包裹在谐振器本体周圈，金厚箔到引出端的距离不小于0.5mm。4.4.3.2带有固定装暨的谱振器的试验方法谐振器应按正常方式固定在一块金属板上，金属板在所有的方向上至少应超出振器的安装面12.7 mm。
4.4.3.3V形块法
谐振器应夹在一个90\角的V形金属块的凹槽内，V形金解块的尺寸应使谐振器的本体不超出V形金属块的两端。
夹持力应保证谐振器和金属块之间保持充分接触，按照上述方法选择的夹持力，应不使谐振器产生被坏或损伤。
4.4.4除非详细规范另有规定，绝缘电阻应在施加电压1min土5s时测量。4.4.5当详细规范有规定时，应注明测量时的温度。如果该温度与20C不一致，应用在分规范中规定的适当的修正系数乘以测量值进行惨正。4.4.6有关规范应规定：
测量电压及测量点
施加测试电压的方法（按第4.4.3.1条或4.4.3.2条或4.4.3.3条中任一条规定）;c.
测量期间应采取的任何特殊保护措施：d.不同测量点(见表1)的最小绝缘电阻值4.5耐电压
下面规定的是耐直流电压试验，当有关规范规定耐交流电压试验时，除应用交流电压代替直流电压外，应采用同样的试验程序。
4.5.1相应的试验电路，见图1.
GB/T 12859--91
图1耐电压试验电路
4. 5. 2 电压裁V 的内阻应不小于 10 k2/V,4. 5. 3电阻 R,和 R.应该这样来选择,连同电容器 G 及被试谐振器RE的电容量在最高试验电压下充电和放电电流不得超过规定值。C,电容量至少应为被试谐振器的电容量的10倍。4.5.4开关成先接到，图中顶端的两个接线端应连接到一个真有足够功率的可变直流电源上，该直流电源应被调整到所要的试验电压。被试谐振器RE应按电路图所示连接。然后,开关应连接到 Rl ,四而电容器 C, 和谐振器 RE充电。在达到试验电压后，开关应在此位置上保持规定的时间。将开关连接到R2上，电容器予以放电。一且电压表的读数下降到零,将电容短路，并且把谐振器(RE)取下。4. 5. 5当谐振器的外壳是非金属的或者是带有绝缘套管的金属外壳时,对于试验点 B 和 C(见表 1),应按下述二种方式之-一来施加试验电压。4.5.5.1用一块金属箔紧密地包在谐振器本体上;金属箱到引出端之间的距离约等于1mm/kV.但最小为0.5mm。试验电压应施加在连接在·一起的引出端与金属箔之间。4.5.5.2谐振器应以正常方式安装在金属板上，金属板在所有的方向上比谐振器的安装面至少超出12. 7 mm。试验电压应施如在连接在一起的引出端与金属板之间。4.5.5.3谐振器应夹在一个90°角的V型金属块的凹槽内，V形块的尺寸要使谐振器的本体不超出V形金属块的两端。夹持力应使谐振器和金属块之间保持充分接触。4.5.5.4重复进行耐电压试验可能造成谐振器发生永久性损伤，因此应尽可能避免。4.5.5.5有关规范应规定：
试验电压及试验点(见表1)；
施加试验电压的方法(按第 4.5.5. 1条或第 4. 5. 5. 2条或 4. 5. 5.3条之一);b.
试验持续时间。
4.5.5.6在试验期间，应无击穿和飞弧现象。4.6振荡频率
4. 6. 1 谐振器的振荡频率取决于振荡电路的种类,例如 C-MOS 阈相器,TTL或晶体管放大器等,以及诸如负载电容等电路元件的值。振荡电路应在有关规范中规定。4.6.2当频率计数器直接与振荡电略连接时，振荡频率常常因为加进了并联电容而使谐振器的谐振或GB/T 12859—91
反谐振发生偏移。建议在振药电路与频率计数器之间设置一个缓冲放大器。4.6.3应调整送给振获电路的电源电压，使振荐频率保持良好的稳定性。4.7.谐振电阻
4.7.1谐振电阻可用失量阻抗表”的阻抗读数直接测量。谐振电阻规定为在谐振频率相位（电抗分量)为零的频率处的阻抗。
4.7.2传输电璐法
在图2给出的传输电路中，把开关置于位置1，调整信号发生器的频率到谐振频率，使电压表的读数为最大值。把开关登于位置2,调整可变电阻使电压表的读数相当于上述最大值，那么该可变电阻器的阻值就是谐振电阻。
图2传输电路法
H=1002，K2—Ra近似等于谱振电阻，最好选择10～10D04.8有由电容Www.bzxZ.net
测量频率和测量电压应在有关规范中规定。4.9引出端强度
如应用，谱振器应承受IEC68-2-21(1975)试验Ua1,Ub的作用。4.9.1试验Ua1—拉力
施加的力应在有关规范中规定。4.9.2试验 Ub—弯曲
方法1：每个方向一次，共二次，连续进行。如详细规范中说明引出端是刚性的，则本试验不适用。4.9.3外观检查
在上述每一试验后，应对谐振器进行外观检查，应无可见损伤。4.10耐焊接热
4.10.1除非有关规范另有规定，谐振器应承受1EC68-2-20(1979)试验Tb，并有下列要求。方法1A，按照详细规范的规定，采用59或10s的持续时间。浸入深度（距安装面或元件本体）;2.0=8.smm.使用--块厚度为1.5±0.5mm的隔热屏板。方法 1B,浸入深度为离件本体 3. 5 mm。除非详细规范另有规定，恢复时间应不少于 2 h，4.10.2试验后谐振器应进行外观检查，应无可见损伤，标应清晰。然后谐振器应按有关规范的规定进行测量。
4.11可焊性
4.11.1谐振器应承受TEC68-2-20的试验Ta，是采用焊模法（方法1),还是烙铁法方法2)或是焊球法(方法3)应按详细规范的规定。4. 11.2当规定用焊槽法(方法1)时,应采用下列要求。4. 11. 2. 1试验条件：
焊槽温度，235士5℃；
浸渍时间:2. 0±0. 5 s
GB/T12859—91
浸入深度（距安装面或元件主体）：2.0-8.smm，采用隔热屏板厚度为1.5士0.5mm。4.11.2.2应检查引出端，以润显引出端的焊料自由流动来说明包良好。4.11.2.3当焊槽法不适用时，有关规范应规定试验方法，试验条件及其要求。注；当采用焊球法时，应规定焊料流合时间的要求。4.12温度快速变化
4.12.1应进行有关规范规定的测量。4.72.2谐器应承受IEC68-2-14(1974)的试验Na，采用的严酷度等级应在有关规范中规定。4.12.3恢复后，谐振器应进行外观检查。应无可见损伤，应进行有关规范规定的测量。4.13振动
4.13.1应进行有关规范规定的测量。4.13.2谐振器应承受IEC68-2-6(1970>试验Fc.采用的安装方法和严酷度等级应在有关规范中规定。4.13.3当详细规范有规定时，在每个运动方向上振动试验的最后30min期间，应进行电气测量，以检查间渐接触、开路或短路。测量的持续时间应为从额率范围的一端到另一端一次扫描所需的时间。4.13.4当谐振器按第4.13.3条的规定进行试验时，应无大于或等于0.5ms的间断接触，也不开路或短路。
4.13.5试验后，谐振器应进行外观检查，应无可见摄伤。应进行有关规范规定的测量。4.14碰撞
4.14.1应进行有关规范规定的测量。4.14.2谐振器应承受IEC68-2-29(1968)的试验Eb，采用的安装方法和严酷度等级应在有关规范中规定。
4.14.3试验后，谐振器应进行外观检查，应无可见损伤应进行有关规范规定的测量。4.15冲击
4.15.1应进行有关规范规定的测量。4.15-2谐振器应承受IEC68-2-27(1972)的试验Ea，采用的安装方法及严酷度等级应在有关规范中规定。
4.15.3试验后，谐振器应进行外观检查，应无可见损伤，应进行有关规范规定的测量。4.16外壳密封
按有关规范规定，谐振器应承受IEC68-2-17(1978)的试验Q的适当方法的程序。4.17气候顺序
在气候顺序试验中，滁了寒冷试验应在循环湿热试验Db的第一个循环规定的恢复时间后立即进行外，任何两项试验之间充许有-次最多3d的间隔。4. 17.1初始测量
应进行有关规范规定的测量。
4.17.2热
谱振器应承受IEC68-2-2(1974)的试验Ba，试验持续时间为16h，采用详细规范规定的上限类别温度的严酷度。当保持在规定的高温下和高温周期末，应进行有关规范规定的测量。在规定的试验之后，谐振器应从箱中取出，并在试验用标准大气条件下放置不少于4b。4.17.3循环混热，试验Db，第一个循环谐振器应承受IEC68-2-301969）的试验Db，24h为一个循环，采用溢度为40℃（严酷度a)。恢复后，谐振器应立即承受寒冷试验。4.17.4寒冷
..comGB/T 12859-—91
谐振器应承受IEC68-2-1(1974)的试验Aa，持续时间为2h，采用的严酷度为有关规范规定的下限类别温度。当保持在规定的低温下和低温周期未，应进行有关规范规定的测量。在规定的试验后，谐振器应从箱中取出，试验用标准大气条件下放置不少于1h。4.17.5低气压
谱振器应承受IEC68-2-13(1966)的试验M，采用有关规范规定的适当的严酷度。除非有关规范另有规定，试验的持续时间为10 min。有关规范应规定：
试验持续时间如果不是 10 mn
温度：
C.严酷度等级。
在规定的低气压下，除非有关规范另有规定，在试验周期的最后1min应施加额定电压。在试验期间及试验后，应无永久性击穿、飞孤、壳体的有害变形及浸溃剂的渗出。4.17.6循环热，试验Db，其余的循环谐振器应承受IEC68-2-30(1969）试验Db，下表表示以24h为一个循环的周期数，采用温度为40℃(严酷度a)。
气顿类别
二/_/10
_/_/04
4. 17.7最后测量
在规定的恢复之后，应进行有关规范规定的测量。4.18稳态湿热
周期数
4.18.1应进行有关规范规定的测量。4,18.2谱振器应承受IEC68-2-3(1969)的试验Ca，采用详细规范规定的谐振器的气候类别相对应的严醋度，除非有关规范另有规定，谐振器从试验箱中取出后的15min内，应进行第4.5条的耐电压试验，仅对测试点A进行，采用额定电压。4、18.3恢复后，谐振器应进行外观检查。应无可见损伤，应进行有关规范规定的测量。4.19耐久性
4.19.1应进行有关规范规定的测量，4.19.2谐振器应经受耐久性试验的作用。有关规范应规定试验的持续时间、所施加的电压值和试验箱应控制的温度。谐振器应放置在试验箱中。谐振器之间的距离应不小于5mm。谐振器不应受到直接辐射如热，箱内空气应充分循环，防止箱内可放谐振器的任一点温度与规定温度超过3C。在规定的周期完成后，应允许谐振器在试验用标准大气条件下恢复。4.19.3谐振器应进行外观检查，应无可见损伤，然后应进行有关规范规定的测量。4.20振频率随温度的变化
4.20.1静态法
4.20.1.1应在有关规范规定的条件下进行振荡频率的测量。4.20.1.2谐振器应依次保持在以下每一温度上：.．20±2C;
下限类别温度士3℃：
中间温度，如果详细规范有要求，20120;
GB/T12859—91
中间温度，如果详细规范有要求，e.
上限类别温度士3C；
20±2℃。
如果特定型母的谐振器有要求，有关规范应规定是避免热冲击还是规定温度变化的最大速率。4.20.7.3应在上述规定的每一温度下，谐报器达到热稳定后，进行振药频率的测量。在不小于5min的时间间隔所取得的二个振荡题率读数，其差值不大于测量仪器所引起的误差时，判定为达到热稳定状态。实际温度的测量必须与详细规范要求的精度相一致。在测量期间，必须注意防止在谐振器的表面凝水或结霜。
4.20.2动态法
可以使用动态作图法来替换第4.20.1.2及4.20.1.3条的静态法。谐振器应经受缓慢变化的温度，个温度传感器应埋在和被试谐振器一起的模拟谐器中，在某种意义上：保证测得的温度与被试谐振的温度致。振荡频率应采用自动平衡电桥或比较仪测量。电桥或比较仪的输出端应与绘图机的“”轴连接，传感器的输出端应与绘图机的“x\轴连接。温度应足够缓慢地变化使在下限类别溢度或上限类别温度时产生一个均匀而不成环状的曲线。温度应从20℃变化到下限类别温度，然后到上限类别，温度，再到20℃。应进行二个循环。只有可以证明这种方法的结果与静态方法相同时，可以使用。在有争议的情况下应采用静态法。4.20.3计算方法
Jn —在第 4. 20. 1. 2 条 d点测得的振荡额率。—-在第4.20. 1.2条d点测得的温度。于:—除a.d、名点外的测试温度下测得的振药频率。一测试时测得的温度。
4.20.3.1振荡频率温度待性
对所有为值来说，随温度变化的振满荡率的变化应按式(1)进行计算：fo
振荡频率的变化一般以百分数表示，4.20.3.2振荡频率温度系数和振荡频率温度循环偏移。a.振萄颊率温度系数(a）
对所有值来说振荡额率温度系数（a）应按式(2)计算：二
我一f
f( —品)
温度系数一般以百万分之一每摄氏度(10-\/℃）表示。b.振弱频率温度循环偏移
（2）
如有关规范要求，振荡率温度循环偏移应按1.20.1.2条测量点a,d及g的测量点并按下述方法计算：
GB/T12859—91
这些值中的最大值即为振荡频率温度循环偏移。振荡频率循环偏移一般以百分数表示。4.21贮存
4.21.1高温贮存
4.21.1.1应进行有关规范规定的测量。4.21.1.2请振器应承受IEC68-2-2(1974)的试验Ba，采用下述严酷度：温度上限类别温度；
持续时间：按详细规范规定的持续时间。4.21.1.3至少恢复16h，应进行有关规范规定的测量。4.21.2低温贮存
4.21.2.1应进行有关规范规定的测量，4.21. 2. 2谐振器应承受 IEC: 6B-2-1(1974)的试验 Aa,采用下述严醋度;温度：下限类别温度：
持续时间：按详细规范中规定的持续时间。4.21.2.3至少恢复16 h,应进行有关规范规定的测量。5
