【国家标准(GB)】 电子设备用压电陶瓷谐振器 分规范 低频压电陶瓷谐振器

1总则

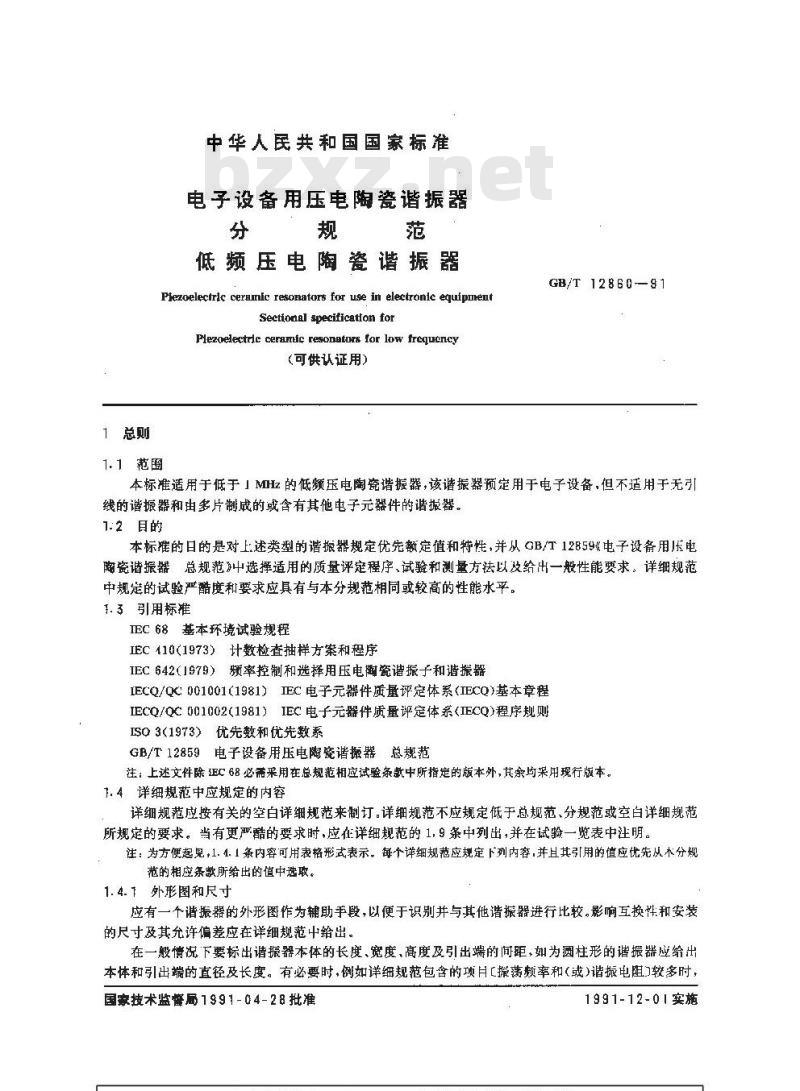

中华人民共和国国家标准
电子设备用压电陶瓷谐振器
分规范
低频压电陶瓷谐振器
Plezoelectrlc ceramic resonators for use in electronic equipmentSectional specificatlon for
Plezoelectrle ceramic resonators for low frequcncy（可供认证用）
1.1范圈
GB/T12860—91
本标准适用于低于」MHz的低频压电陶瓷谐振器，该谐振器预定用于电子设备，但不适用于无引线的谐振器和由多片制成的或含有其他电子元器件的谐振器。1.2目的
本标推的日的是对上述类型的谐振器规定优先额定值和特性，并从GB/T12859《电子设备用压电随瓷谐振器总规范》中选摔适用的质量评定程序、试验和测量方法以改给出一般性能要求。详细规范中规定的试验严醋度和要求应具有与本分规范相同或较高的性能水平。1.3引用标准
IEC 68基本环境试验规程
IEC 110(1973）计数检查抽样方案和程序IEC 642(1979）频率控制和选择用压电瓷谐振子和谐振器IECQ/QK001001(1981）IEC电子元器件质量评定体系（IECQ)基本章程IECQ/QC001002(1981）IEC电子元器件质量评定体系（IECQ)程序规则ISO3（1973）优先数和优先数系GB/T12859电子设备用压电陶瓷谐振器总规范注：上述文件除EC68必需采用在总规范相应试验条款中所指定的版本外，其余均采用现行版本。1.4详细规范中应规定的内容
详细规范应按有关的空白详细规范来制订.详细规范不应规定低于总规范、分规范或空白详细规范所规定的要求。当有更严酷的要求时，应在详细规范的1,9条中出，并在试验一览表中注明。注：为方便起见,1.1.1条内容可用表格形式表示。每个详细规范应规定下列内容,并且其引用的值应优先从不分规范的相应条款所给出的值中选取。1.4.1外形图和尺寸
应有一个谐振器的外形图作为辅助手段，以便于识别并与其他谐振器进行比较。影响互换性和安装的尺寸及其允许偏差应在详细规范中给出。在一般情况下要标出谐振器本体的长度、宽度、高度及引出端的间距，如为圆柱形的谐振器应给出本体和引出端的直径及长度。有必要时，例如详细规范包含的项月[握荡赖率和(或)谐振电阻门较多时，国家技术监督局1991 -04-2 8 批准1991-12-0|实施
GB/T12860—91

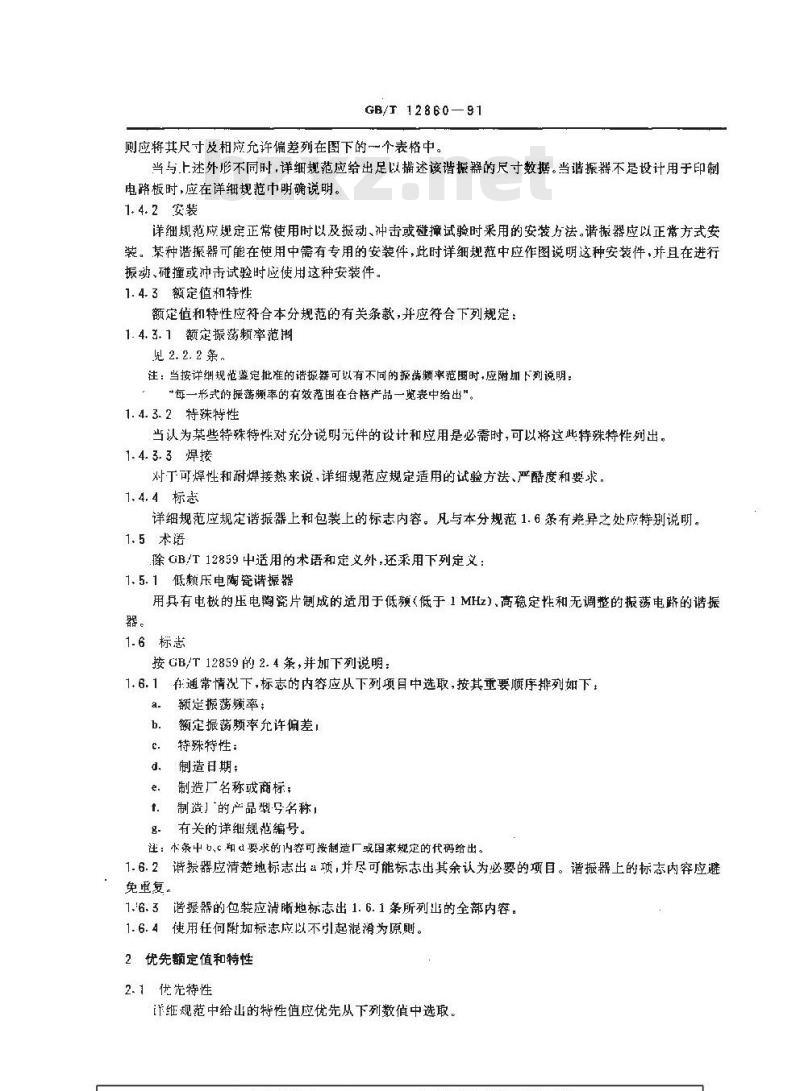

则应将其尺寸及相应允许偏差列在图下的一个表格中。当与上述外形不同时,详细规范应给出足以描述该谐振器的尺寸数据。当谐振器不是设计用于印制电路板时，应在详细规范中明确说明。1.4.2安装
详细规范应规定正常使用时以及振动、冲击或碰撞试验时采用的安装方法。谐振器应以正常方式安装。某种谐振器可能在使用中需有专用的安装件，此时详细规范中应作图说明这种安装件，并且在进行振动、碰撞或冲击试验时应使用这种安装件。1.4.3额定值和特性
额定值和特性应符合本分规范的有关条款，并应符合下列规定：1.4.3.1额定振荡频率范制
见2.2.2条。
注：当按详细规范鉴定批准的谐振器可以有不向的振勝频率范围时，应附加下列说明：*每一形式的振荡频率的有效范围在台格产品一览表中给出”。1.4.3.2特殊特性
当认为某些特殊特性对充分说明元件的设计和应用是必需时，可以将这些特殊特性列出。1.4.3-3焊接
对于可焊性和耐焊接热来说，详细规范应规定适用的试验方法、严酷度和要求，1.4.4标志
详细规范应规定谐振器上和包装上的标志内容。凡与本分规范1.6条有差异之处应特别说明。1.5术语
.除GB/T12859中适用的术语和定义外，还采用下列定义：1.5.1低赖压电陶瓷谐振器
用兵有电极的压电陶瓷片制成的适用于低颖（低于1MHz）、高稳定性和无调整的振荡电路的谐振器。
1.6标志
按CB/T12859的2.4条，并加下列说明：1.6.1在通常情况下，标志的内容应从下列项目中选取，按其重要顺序排列如下：a.
额定振荡频率；
额定振荡频率允许偏差，
特殊特性：
制造日期：
制造厂名称或商标；
制造」的产品型号名称！
有关的详细规范编号。
注：本条中3,和d要求的内容可按制造厂或国家规定的代码给出。1.6.2谐振器应清楚地标志出a项，并尽可能标志出其余认为必要的项目。谐振器上的标志内容应避免重复。
1.6.3谐振器的包装应清晰地标志出1.6.1条所列出的全部内容。1.6.4使用任何附加标志应以不引起混滑为原则。2优先额定值和特性
2.1优先特性

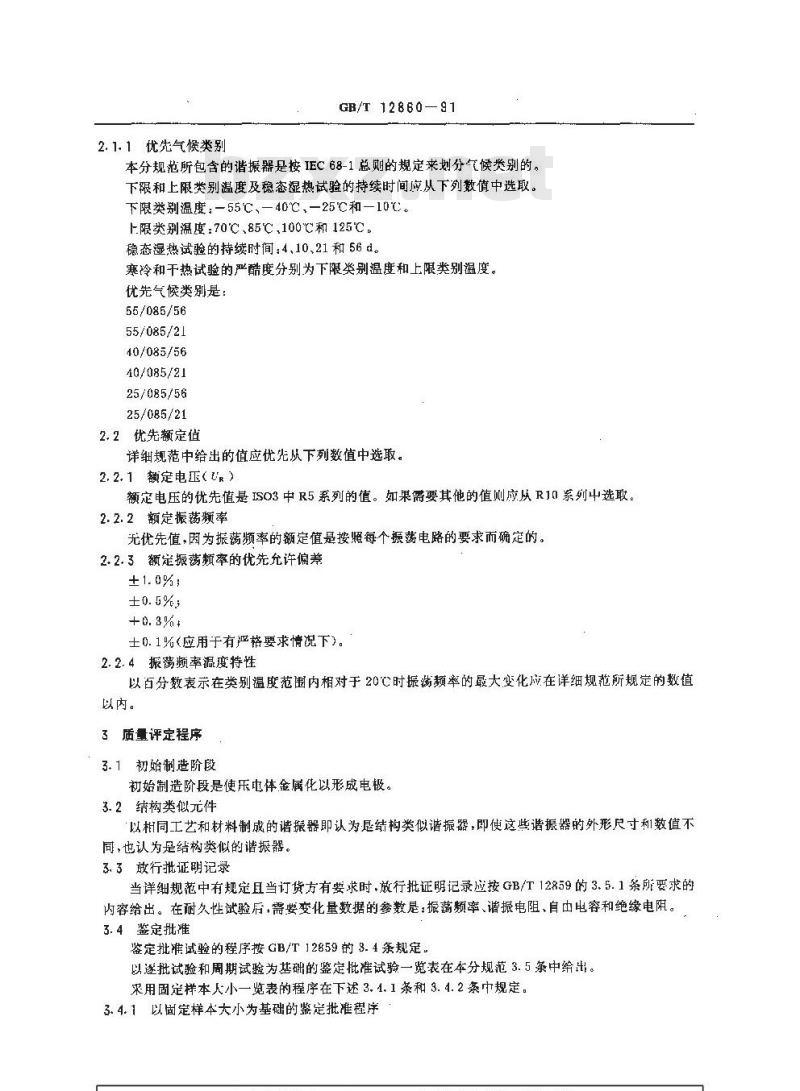

详维规范中给出的特性值应优先从下列数值中选取。2.1.1优先气候类别
GB/T 12860—91
本分规范所包含的谐振器是按IEC 68-1总则的规定来划分气候类别的。下限和上限类别温度及稳态湿热试验的持续时间应从下列数值中选取。下限类别温度：—55℃、—40℃、—25℃和—10℃。上限类别温度：70℃、85℃,100℃和125℃。稳态湿热试验的持续时间：4.10、21和56d。寒冷和干热试验的严酷度分别为下限类别温度和上限类别温度。优先气候类别是：
55/085/56
55/085/21
40/085/56
40/085/21
25/085/56
25/085/21
2.2优先额定值
详细规范中给出的值应优先从下列数值中选取。2.2.1额定电玉(UR）
额定电压的优先值是ISO3中R5系列的值。如果需要其他的值则应从R10系列中选取。2.2.2额定振荡率
无优先值，因为振荡频率的额定值是按照每个振荡电路的要求而确定的。2.2.3额定振荡频率的优先允许偏差±1. 0%;
±0.5%；
土0.1%（应用于有严格要求情况下)。2.2.4振荡频率温度特性
以百分数表示在类别温度范围内相对于20C时振荡频率的最大变化应在详细规范所规定的数值以内。
3质量评定程序
3.1初始制造阶段
初始制造阶段是使乐电体金属化以形成电极。3.2结构类似元件
以相同工艺和材料制成的谐振器即认为尽结构类似谐振器，即使这些谐振器的外形尺寸和数值不同，也认为是结构类似的谐振器。3.3放行批证明记录
当详细规范中有规定且当订货方有要求时.放行批证明记录应按GB/T12859的3.5.1条所要求的内容给出。在耐久性试验后，需要变化量数据的参教是：振葛频率谐振电阻、自由电容和绝缘电阻。3.4鉴定批准

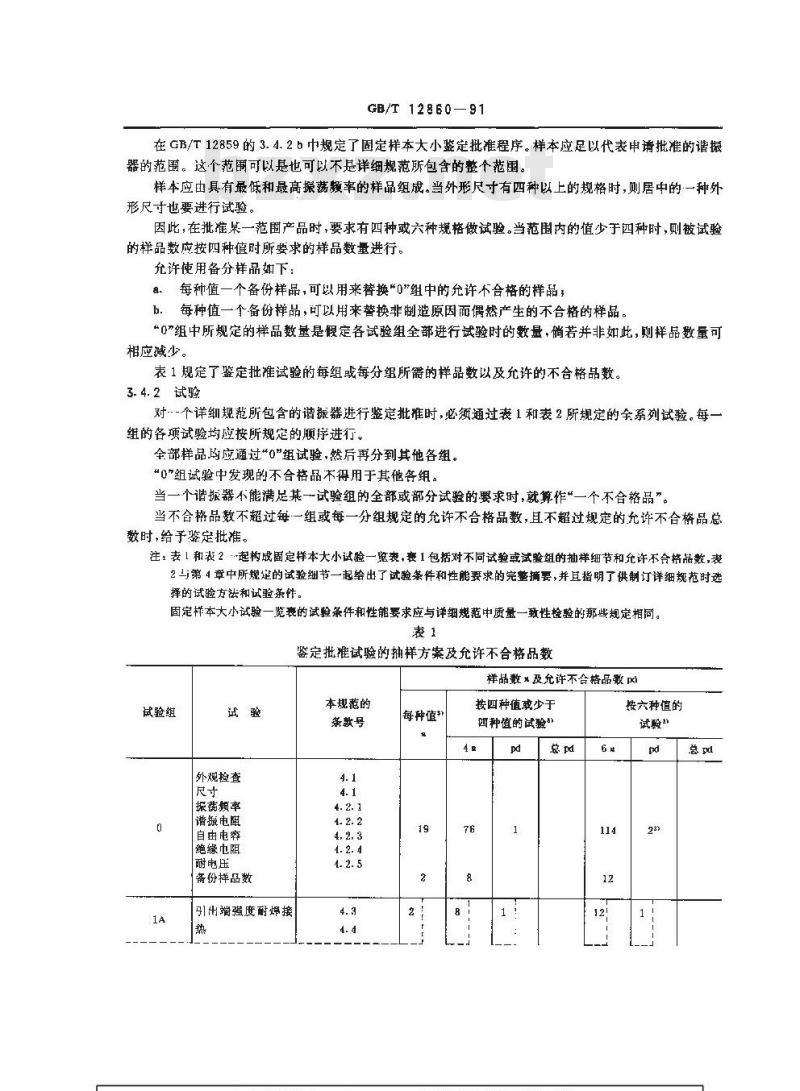

鉴定批准试验的程序按GB/T12859的8.4条规定，以逐批试验和周期试验为基础的鉴定批准试验一览表在本分规范3.5条中给出。采用固定样本人小一览表的程序在下述3.4.1条和3.4.2条中规定。3.4.1以固定样本大小为基础的鉴定批准程序GB/T12860—91
在GB/T12859的3.4.2b巾规定了固定样本大小鉴定批准程序。样本应足以代表申请批准的谐搬器的范围。这个范围可以是也可以不是详细规范所包含的整个范围。样本应由具有最低和最高操荡频率的样品组成。当外形尺寸有四种以上的规格时，则居中的一种外形尺寸也要进行试验。
因此，在批准某一范围产品时，要求有四种或六种规格做试验。当范围内的值少于四种时，则被试验的样品数应按四种值时所要求的样品数量进行。充许使用备分样品如下：
a每种值一个备份样品，可以用来替换“0\组中的允许不合格的样品；b.每种值一个备份样品，可以用来替换非制造原因面偶然产生的不合格的样品。“0”组中所规定的样品数量是定各试验组全部进行试验时的数量，简若并非如此，则样品数量可相应减少。
表1规定了鉴定批准试验的每组或每分组所需的样品数以及允许的不合格品数。3.4.2试骏
对·-个详纠规范所包含的谐振器进行鉴定批准时，必须通过表1和表2所规定的全系列试验。每一组的各项试验均应按所规定的顺序进行。全部样品均应通过*0\组试验，然后再分到其他各组。“0”组试验中发现的不合格品不得用于其他各组。当一个谐振器不能满足基一试验组的全部或部分试验的要求时，就算作“一个不合格品”。当不合格品数不超过每一组或每一分组规定的允许不合格品数，且不超过规定的允许不合格品总数时，给予鉴定批准。
注，表！和表2起构成固定样本大小试验一览表，囊1包括对不同试验或试验组的抽样细节和允许不合格品数，表2与第4章中所规楚的试验细节一起给出了试验条件和性能要求的完整摘要，并耳指明丁供制订详细规范时选择的试验方法和试验条作。
固定样本大小试验一览表的试验茶件和性能要求应与详细规范中质量一致性检验的那些规定相同。表1
鉴定批准试验的抽样方案及允许不合格品数样品数及充许不合格品激
试验组
外观检查
振荡短率
谱报电阻
自由电奔
绝缘电阻
耐电压
备份样品数
引出端强度耐焊接
本规范的
条款号
每种值”
按四种值或少于
四种值的试验
按六种值的
试验”
总 pd
试验组
温度快速变化\
碰遭或神击\
气候顺序
稳态湿热
耐久性
摄荡数率湿度特性
注：1）按详细规范要求。
GB/T12860—91
续表1
样品数，改允许不合格品数p
本规范的
条敷号
4. 8 或 4. 9
每种值明

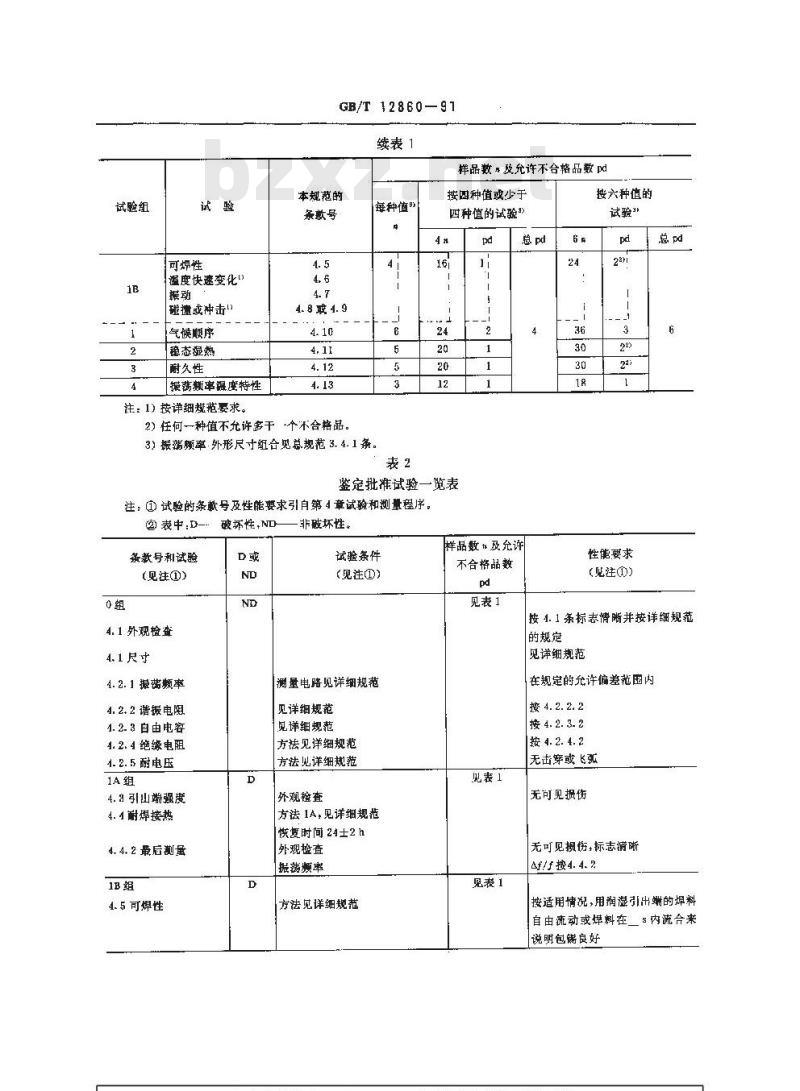

2）任何一种值不充许多干个不合格品。3）振荡频率·外形尺寸组合见总规范3.4.1条。表2
按四种值或少于
四种值的试验”
鉴定批准试验一览表
注：①试验的条献号及性能要求引自第4章试验和测量程序。② 表中:D-.
条款号和试验
（见注@）
4. 1外观检查
4.1尺寸
4.2.1振书频率
4.2.2谐振电阻
1.2.3自由电容
4.2.4绝缘电阻
4.2.5耐电压
4.引山强度
4. 1耐焊接热
4. 4. 2 最后虽
4.5可焊性
破坏性,ND
非破坏性。
试验条件
（见注①）
测量电路见详细规范
见详细规范
见详细规范
方法见详细规范
方法见详细规范
外观检查
方法1A，见详细规范
快复时间24士2h
外观检查
报荔频率
方法见详细规范
样品数及允许
不合格品数
见表1
按六种值的
试验”
性能要求
（克注）
按4.1条标志情晰并按详细规范
的规定
见详细规范
在规定的允许偏差范围内
按4.2.2.2
按4.2.3-2
按4. 2. 4. 2
无击穿或飞弧
见表1
无可见摄伤
无可见损伤，标志清晰
f/按4.4.2
见表1
按适用情况，用润湿引出姗的焊料自由流动或焊料在_5 内流合来
说明包铸良好
条款号和试验
(见注()
4.6温度快速变化
4. 6.3 最后检验
1.7振动
4.7.2最后按验
4. 8 碰撞(或冲击. 见
4冲击(或碰撞、见
4. 8. 2 或 4. 9. 2 最后测
4.10气候题序
4.10.1干热
1. 10. 3循环湿热,试
验 Tb,第一个环
4. 10. 3. 1 最后检验
4.10.4低气压（如详细
规范有要求）
1.10.4.3中间翘
4.10.5循环湿热，试验
Db,其余的循环
4.10.5,2最后测
4.11稳态湿热
GB/T 1286091
续表2
试验条件
（见注①）
e.：下限类别温度
.上限类别温度
五饮循环
持续时问 t :30 min
核复时问21士2b
外观检查
安装方法此详细规范程序
频率范围从_Hz 到_ Hz
报幅:1. 5 tmm 或加速度: 156 m/s2（严酷度取较小者）
总持续时间:6 h
外规检查
安装方法见详细规范
碰撞次数：次
加速度：m/s
脉冲持续时间：ms
安装方法见详细规范
加逆度：m/s
脉冲持续时间, ms
外观捡查
振荡题率
温度：上限类别温度
持续时间：16h
温度:下阻类别温度
持续时间,2b
外观橡查
气压，8.5kPa(85mbat)
外观检查
恢复时间:24十2 n
外观检查
振荐矮率
谐报电阻
自由电
绝缘电阻
恢复时间:24±2 h
样品数及充许
不合格品数
见表！
见表1
无可现摄伤
无可见摄怖
性能要求
（见注)
无可见报仿，标志清晰
Af/F按4. 9. 2
无叮见损伤
无击穿或飞孤
无可见损伤，标志清晰
4f/f按4. 10. 5. 2
ABo/R按4.10.5.2
△G+/C, 按4 10. 5. 2
按4. 14. 5. 2
条款号和试验
（见注①）
4. 11.3 最后测量
4.12耐久性
4.12.3最后测量
4. 13振药频率温度特
4. 13. 2 最后测量
3.5质量一致性检验
3.5.1检验批的构戒
B、A组与B组检验
外观检查
摄满颗率
谐据电阻
由电容
绝缘电阻
GB/T12860--91wwW.bzxz.Net
续表2
试验条件
(见注）
温度，上限类别激度
持续时间：1000 h
恢复时间：24士2h
外观检查
谐振电阻
自由电容
绝缘电阻
振频率
这些试验应在逐批基础上进行。制造厂可按下列规定将现行生产的产品组成检验批。（1）检验批应由结构类似谐振器组成（见3.2条）。样品数及允许
不合格品数
觅表！
见表1
性能要求
(见注)
无可见损价，标志清晰
Af/F按4.11.3
ARe/按4. 11.
0:/0:按4.11.3
格按4.11.3
无可见损伤,标志消晰
Af/F按4.12.3
2u/R按4. 12. 3
2Cr/r 按4. 12. 3
陷按1.12.3
V/F按4.13.2
（2a）人组试验的样本应由检验批中所包含的各种值和各种尺寸组成：样品数t
任何-一种值的样品数量至少为5个。（2b）如果样本中任何一种值的数量少于5个.则抽取的样品数应出制造厂与国家监督检查机构商定。
b.C组检验
这些试验应在周期基础上进行。样品应代表在规定周期内现行生产的产品，并应划分为高、中，低振荡频率。为了覆盖整个范，应对在其后的周期内生产的不同振荡频率和外形尺寸的产品进行检验。3.5.2试验一览表
用于质量一致性检验的逐批及周期检验一览表在GB/T12861《电子设备用压电陶瓷谐振器空白详细规范低额压电陶瓷谐振器》第2章表4中给出。3.5.3延期交货
当按GB/T12859的3.5.2条的序进行复验时，应按A组和B组检验的规定进行可焊性和振荡赖率检验。
3.5.4评定水平
空白详细规范中规定的评定水平应优先从表3A和表3B中选取。检验分组）
沫，Ⅱ
检查水平：
合格质量水平。
检验分组”
注，”
阔期，月；
样品数
允许不合格品数。
I)许定水平D、F、G 在考虑巾
GB/T12860—91
2）检验分组的内容在有关的空白详细规范第2章中规定。试验和测量程序
本章为GB/T12859的第4章规定内容的补充。外观和尺寸检查
按GB/T12859的4.3条进行。
4.2电气诚验
4.2.1振荡频率
按GB/T12859的4.6条并加下列说明。4.2.1.1测量电路和条件
详细规范应规定测量电路和条件。4.2、1.2要求
振荡频率应符合额定值，并把允许偏差考虑在内。1
注：1）当在试验前和试验后进行测量时，前、后测量条件应相同。4.2.2谐振电阻
按CB/T12859的4.7条并加下列说明。4.2.2.1测量条件
优选的测量方法是而诸如*失最阻抗表\之类的测量仪器直接读出阻抗。在不能使用失最阻抗表时，可用传输电路法。
测量电压：0 dBm士1 dBm。
4.2.2.2要求
GB/T 12860-91
谐振电阻应不超过详细规范的规定值。4.2.3白由电容
按GB/T12859的4.8条并加下列说明。4.2.3.1测量条件
测量电压:1±0. 2 V
仲裁电压：1±0.02V
率:1kHz±20%
仲裁频率：1kHz士2%
：4.2.3.2要求
无要求。但对鉴定批准试验例如1，2，和3组时应测量自由电容给出其初始值。4.2.4绝缘电阻（R）
按GB/T12859的1.4条并加下列说明。4.2.4.1测量条件
按GB/T12859的4.4.2条并如下列说明。测量电压可以是不人于额定电压的任何值，仲裁电压为10V。鉴定批准试验和周期检验(C组)应直接以规定值施加电压，保持1 min士5 s。对逐批检验（A组）而言，如果绝缘电阻已达到要求值，则试验可以在更短的时问内结束。绝缘电阻（R）应在1min持续时间结束时读出。4.2.4.2要求
绝缘电阻（）应等于或人于详细规范的规定值。测量点为1a和1c。
4.2.5耐电压
按GB/T12859的4.5条并加下列说明。4.2.5.1试验条件
施如的电压应为2.5或50V，取较高者。测量点为1 a 和1 c。
施加电压的时间：对鉴定试验为1min对生产过程试验，最长为2s。4. 2. 5.2要求
试验期间应无击穿或飞孤现象。4.3引出端强度
按GB/T12859的4.9.1条。
试验 Ual,施如力为10 N。
4.4耐焊接热
按GB/T12859的4.10条并加下列说明。4.4.1恢复时间：24±2h
4.4.2最后检验、测量和要求
谐振器应进行外观检查，应无可见损伤，标志应清晰。应按4.2.1条测量振荡颗率，其变化应不超过±0.3%。4.5可焊性
按GB/T12859的4.11条并加下列说明。4.5.1条件
焊球法的要求应在详细规范中规定。当焊槽法和焊球法均不适用时，应采用烙铁法，使用A号烙铁。
4.5.2要求
在表2中给出。
4.6温度快速变化
GB/T 12860-91
按GB/T12859的1.12条并加下列说明。4.6.1循环次数：5饮
在极限温度下放置的时间：30min4.6.2恢复时问124±2 h
4.6.3最后检验
请振器应进行外观检查，应无可见损伤。4.7振动
按GB/T128:9的4.13条并加下列说明。4.7.1程序B4和采用试验Fc的下列严酷度，振幅1.5mm或加速度196m/s2,取较低者；取下列频率范围中之—进行试验: 10~～55 Hz、10～500 Hz,10~2 000 Hz;总持续时间为6 h。详细规范应规定频率范和使用的安装力法。4.7.2最后检验
谐振器应作外观检查，应无可见损伤。4.8碰撞
按GB/T12859的4.14条并加下列说明。详细规范应规定采用碰撞还是冲击试验。4.8.1详细规范应采用下列严酷度的一种：总碰磁撞次数；1000或4000
加速度与脉冲持续时问
[390 m/s*(40 g) ± [98 m/s*(10 g)6ms
详细规范应规定使用的安装方法。4. 8. 2 最后检验、测量和要求116ms
谐振器应进行外观检查和测量，并应符合表2规定的要求。4.9冲击
按GB/T12859的4-15条并加下列说明。详纠规范应规定采用神击还是碰撞试验，4.9.1详细规范应规定采用下列严酷度的一种。脉冲波形,半正弦波
峰值加速度，m/s（g）
294(30)
190(50)
981(100)
详细规范应规定使用的安装方法。4.9.2最后检验、测量和要求
谱振器应进行外观检查，应无可见损伤，标志应清晰。应按4.2.1条测量振荡频率，其变化应不超过土0.3%。4.10气候顺序
按GB/T12859的1.17条并加下列说明，4.10.1干热
相应的脉冲持续时间,ms
按GB/T12859的4.17.2条进行，
4.10.2循坏湿热，试验 Db,第一个循环按GB/T12859的4.17.3条进行，
4.10.否寒玲
按GB/T12859的4.17.4条进行：
4.10.3.1最后检验
GB/T12860—91
谐振器应进行外观检查，应无可见损伤。4.10.4低气压
按GB/T12859的4.17.5条并加下列说明，4.10.4.1如详细规范有要求，试验应在温度为15~35，气压为8.5kPa(85mbar)条件下进行，持续时间为1h，
4.10.4.2当达到规定的气压时应立即施加额定电压U，历时1~2nin。4.10.4.3中间检验和要求
谐振器应进行外观检查，应无可见摄伤，应无击穿或飞弧。4.10.5循环湿热，试验Db，其余的循环不施加电压。类别
4. 10.5. 1恢复时间:24+2 h。
4.10.5.2最后检验，测量和要求谐振器应进行外观检查，应无可见损伤，标志应清晰。谐振器应测量电气性能，并应符合表4要求：表
测量项目
振荡频率
诸振电阻
自由电奔
缩缘电阻
测量策件
4. 2. 2条
1. 2. 3条
4. 2. 4.条
注：1）满足其中任一项要求。
4.11稳态趣热
按GB/T12859的4.18条并加下列说明。4.11-1试验条件
除详细范另有规定，应不施加电压。4.11.2恢复时间:24±2h。
4. 11. 3最后检验、测量和要求谐振器应进行外观检查，应无可见损伤，标志应消晰。谐振器应测量电气性能，并符合表5的要求。周期数(24 h 一次）
AR。≤=5 2或AR/Rn≤±10%1)
/C, ±5%
测量项目
振荡频率
谐振电阻
自由电容
绝缘电阻
测量条件
4、2.3条
注：1)满足其中任一项要求。
4.12耐久性
GB/T 12860—91
AR,≤±5 Q或 AR /≤±10%1)
/C多±5%
≥10°a
按GB/T12859的4.19条并加下列说明。4.12.1试验条件
温度：上限类别温度+
电压：额定电压(U);
持续时间：1 000 h。
4.12.2恢复时间24士2 h。
4.12.3最后检验、测量和要求
振器应进行外观检查，应无可见损伤，标志应清晰谐振器应测量电气性能，并符合表6要求；表6
测量项目
振频率
谐振电阻
自由电容
绝续电阻
注：1）满足其中任一项要求。
4.13振荡频率温度特性
测盘条件
4. 2.1条
4. 2. 2条
4.2. 4条
按GB/T12859的4.20条并加下列说明。4. 13. 1
试验条件
Af/f≤±0. 3%
AR≤±5 0或AR,/R≤±10%U
AC+/C≤±5%
≥10t0
按GB/T12859的4.20.1.2利4.20.1.3条并加下列说明。温度.
g.+下限类别温度。
8，上限类别温度。
注，①应在能保证符合2.2. 4条要求的中间温度进行测量。②基准振荡激率是在“时测出的值。温度标记
