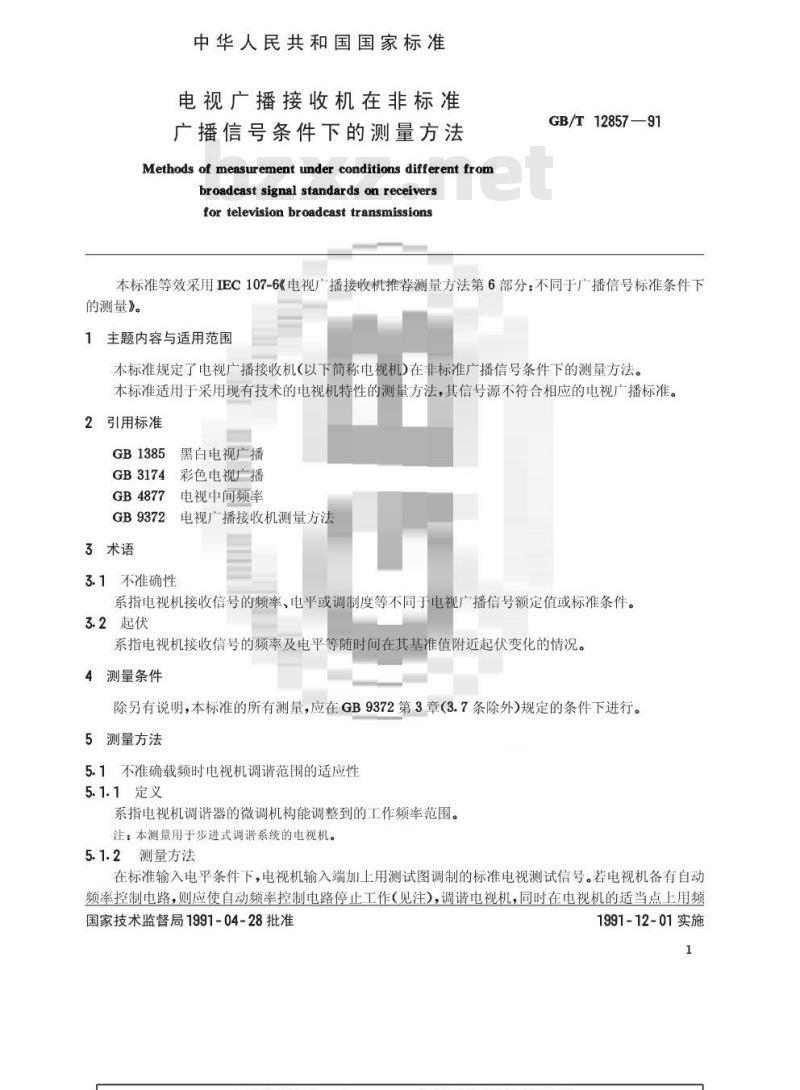

【国家标准(GB)】 电视广播接收机在非标准广播信号条件下的测量方法

UDC621.397.62：621.317
中华人民共和国国家标准
GB/T12857—91
电视广播接收机在非标准
广播信号条件下的测量方法
Methods of measurement under conditions differentfrombroadcast signal standards on receiversfor televisionbroadcast transmissions1991-04-28发布
1991-12-01实施
国家技术监督局发布
中华人民共和国国家标准
电视广播接收机在非标准
广播信号条件下的测量方法
Methods of measurement under conditionsdifferentfrombroadcast signal standards on receiversfor television broadcast transmissionsGB/T12857—91
本标准等效采用IEC107-6《电视广播接收机推荐测量方法第6部分：不同于广播信号标准条件下的测量》。
1主题内容与适用范围
本标准规定了电视广播接收机（以下简称电视机D在非标准广播信号条件下的测量方法。本标准适用于采用现有技术的电视机特性的测量方法，其信号源不符合相应的电视广播标准。2引用标准
GB1385
黑白电视广播
GB3174
GB4877
彩色电视广播
电视中间频率
2电视广播接收机测量方法
GB9372
3术语
3.1不准确性
系指电视机接收信号的频率，电平或调制度等不同于电视广播信号额定值或标准条件。3.2起伏
系指电视机接收信号的频率及电平等随时间在其基准值附近起伏变化的情况。4测量条件
除另有说明，本标准的所有测量，应在GB9372第3章（3.7条除外）规定的条件下进行。5测量方法
5.1不准确载频时电视机调谐范围的适应性5.1.1定义
系指电视机调谐器的微调机构能调整到的工作频率范围。注：本测量用于步进式调谐系统的电视机。5.1.2测量方法
在标准输入电平条件下，电视机输入端加上用测试图调制的标准电视测试信号。若电视机备有自动频率控制电路，则应使自动频率控制电路停止工作（见注），调谐电视机，同时在电视机的适当点上用频国家技术监督局1991-04-28批准1991-12-01实施
GB/T12857—91

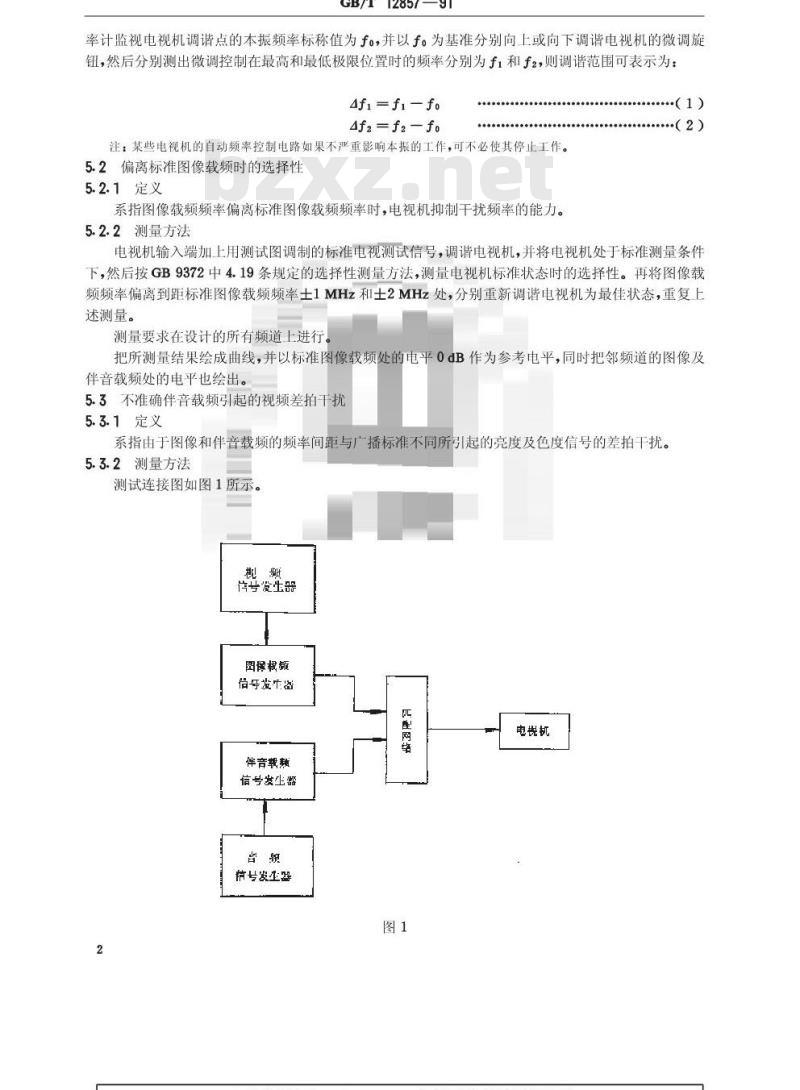

率计监视电视机调谐点的本振频率标称值为fo，并以f。为基准分别向上或向下调谐电视机的微调旋钮，然后分别测出微调控制在最高和最低极限位置时的频率分别为f1和f2，则调谐范围可表示为：4fi=fifo
4f2-f2—fo
注：某些电视机的自动频率控制电路如果不严重影响本振的工作，可不必使其停止工作。5.2偏离标准图像载频时的选择性5.2.1定义
系指图像载频频率偏离标准图像载频频率时，电视机抑制干扰频率的能力。5.2.2测量方法
（1）
电视机输入端加上用测试图调制的标准电视测试信号，调谐电视机，并将电视机处于标准测量条件下，然后按GB9372中4.19条规定的选择性测量方法，测量电视机标准状态时的选择性。再将图像载频频率偏离到距标准图像载频频率士1MHz和士2MHz处，分别重新调谐电视机为最佳状态，重复上述测量。
测量要求在设计的所有频道土进行。把所测量结果绘成曲线，并以标准图像载频处的电平0dB作为参考电平，同时把邻频道的图像及伴音载频处的电平也绘出。
5.3不准确伴音载频引起的视频差拍干扰5.3.1定义
系指由于图像和伴音载频的频率间距与广播标准不同所引起的亮度及色度信号的差拍干扰。5.3.2测量方法
测试连接图如图1所示。
传专发生器
图像权赖www.bzxz.net
信号发生器
伴音辑赖
信号变生器
杭专发生器
匹网络
电嵌机
GB/T12857—91

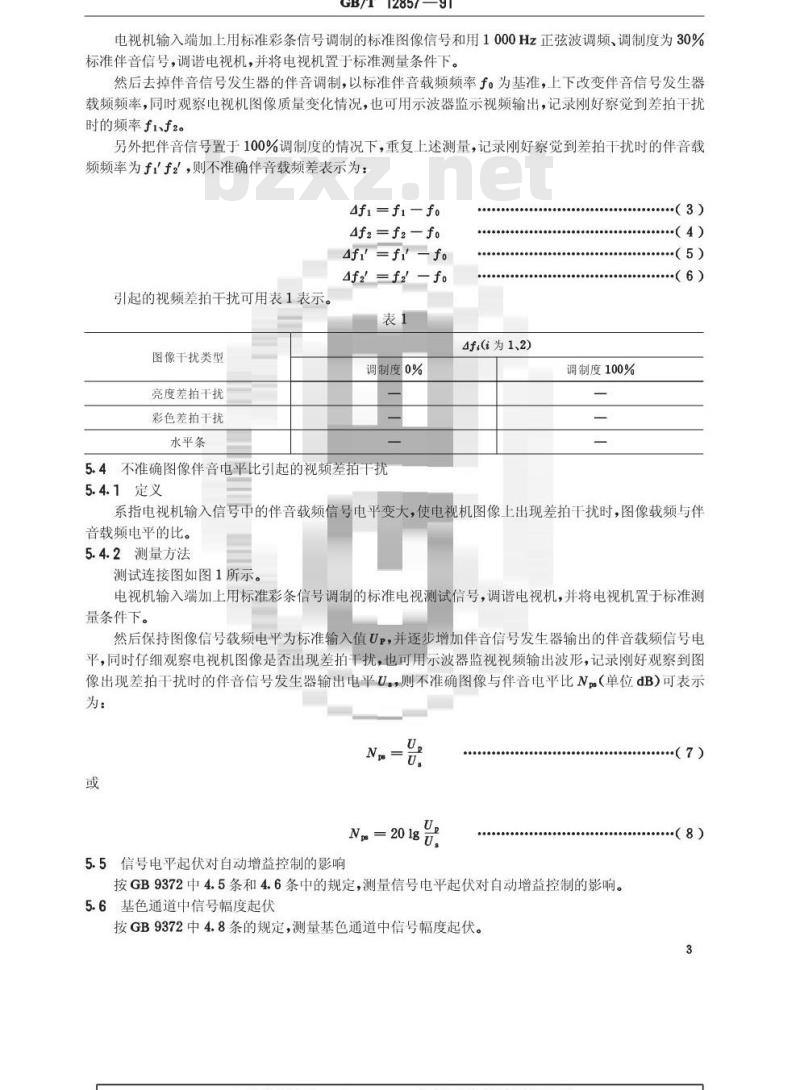

电视机输入端加上用标准彩条信号调制的标准图像信号和用1000Hz正弦波调频、调制度为30%标准伴音信号，调谐电视机，并将电视机置于标准测量条件下。然后去掉伴音信号发生器的伴音调制，以标准伴音载频频率f。为基准，上下改变伴音信号发生器载频频率，同时观察电视机图像质量变化情况，也可用示波器监示视频输出，记录刚好察觉到差拍干扰时的频率f1、f2。
另外把伴音信号置于100%调制度的情况下，重复上述测量，记录刚好察觉到差拍于扰时的伴音载频频率为ff2，则不准确伴音载频差表示为：4fi=f1-fo
4f2f2—fo
Afr=fi-fo
4f2 =f2-fo
引起的视频差拍干扰可用表1表示。表1
图像干扰类型
调制度0%
亮度差拍干扰
彩色差拍干扰
水平条
5.4不准确图像伴音电平比引起的视频差拍干扰5.4.1定义
sf.(i为1、2)
调制度100%
·（3）
系指电视机输入信号中的伴音载频信号电平变大，使电视机图像上出现差拍干扰时，图像载频与伴音载频电平的比。
5.4.2测量方法
测试连接图如图1所示。
电视机输入端加上用标准彩条信号调制的标准电视测试信号，调谐电视机，并将电视机置于标准测量条件下。
然后保持图像信号载频电平为标准输入值Up，并逐步增加伴音信号发生器输出的伴音载频信号电平，同时仔细观察电视机图像是否出现差拍干扰，也可用示波器监视视频输出波形，记录刚好观察到图像出现差拍干扰时的伴音信号发生器输出电平U。则不准确图像与伴音电平比Np（单位dB)可表示为：
N= 20 1g.
5.5信号电平起伏对自动增益控制的影响按GB9372中4.5条和4.6条中的规定，测量信号电平起伏对自动增益控制的影响。5.6基色通道中信号幅度起伏
按GB9372中4.8条的规定，测量基色通道中信号幅度起伏。.+o-*+.+--(7)
（8）
GB/T12857—91

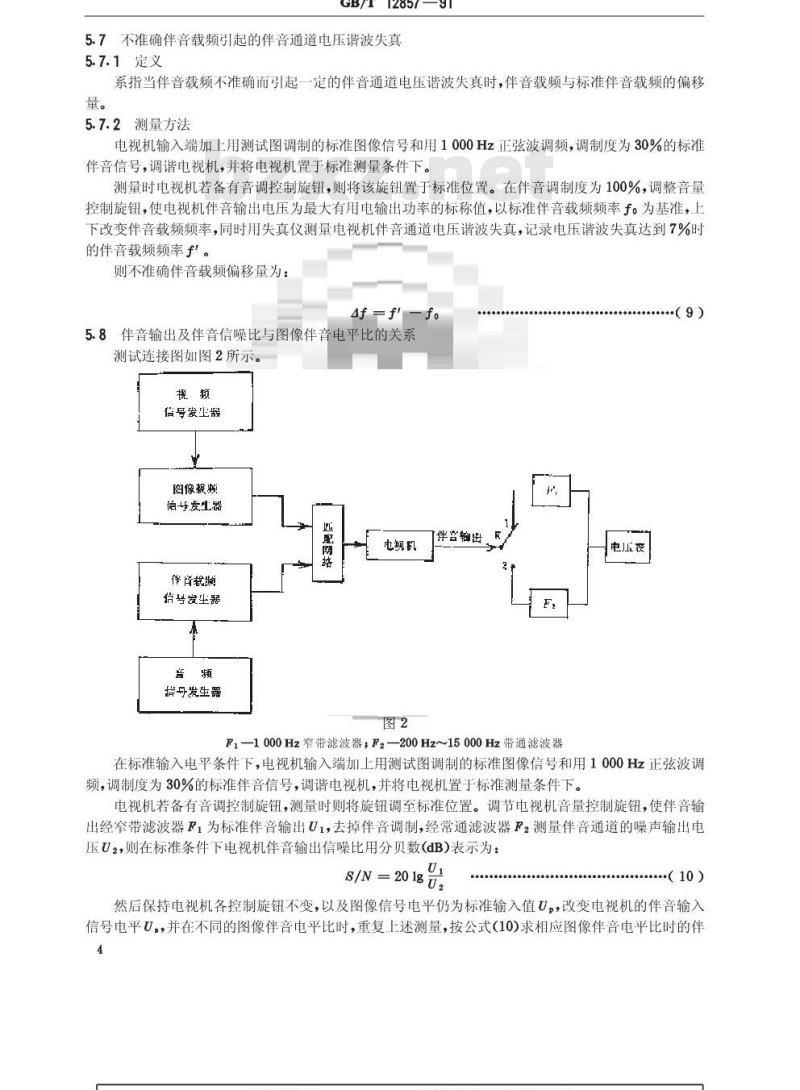

5.7不准确伴音载频引起的伴音通道电压谐波失真5.7.1定义
系指当伴音载频不准确而引起一定的伴音通道电压谐波失真时，伴音载频与标准伴音载频的偏移量。
5.7.2测量方法
电视机输入端加上用测试图调制的标准图像信号和用1000Hz正弦波调频，调制度为30%的标准伴音信号，调谐电视机，并将电视机置于标准测量条件下。测量时电视机若备有音调控制旋钮，则将该旋钮置于标准位置。在伴音调制度为100%，调整音量控制旋钮，使电视机伴音输出电压为最大有用电输出功率的标称值，以标准伴音载频频率f。为基准，上下改变伴音载频频率，同时用失真仪测量电视机伴音通道电压谐波失真，记录电压谐波失真达到7%时的伴音载频频率于。
则不准确伴音载频偏移量为：
Af =f'
5.8伴音输出及伴音信噪比与图像伴音电平比的关系测试连接图如图2所示。
信号发生器
图像摄频
信发生器
伴各教频
信号发尘器
瑞丹发生器
电规机
伴宫输出
F1—1000Hz窄带滤波器，F2—200Hz~15000Hz带通滤波器电压表
·（9）
在标准输入电平条件下，电视机输入端加上用测试图调制的标准图像信号和用1000Hz正弦波调频，调制度为30%的标准伴音信号，调谐电视机，并将电视机置于标准测量条件下。电视机若备有音调控制旋钮，测量时则将旋钮调至标准位置。调节电视机音量控制旋钮，使伴音输出经窄带滤波器F1为标准伴音输出U1，去掉伴音调制，经常通滤波器F2测量伴音通道的噪声输出电压U2，则在标准条件下电视机伴音输出信噪比用分贝数(dB)表示为：S/N = 20 1g
·（10）
然后保持电视机各控制旋钮不变，以及图像信号电平仍为标准输入值U，改变电视机的伴音输入信号电平U。，并在不同的图像伴音电平比时，重复上述测量，按公式（10)求相应图像伴音电平比时的伴4
音信噪比S/N。
GB/T12857—91
把测量结果绘成曲线，图像伴音电平比P/S绘于横坐标，伴音输出及伴音信噪比S/N绘于纵坐标，均用分贝数(dB)表示。
5.9伴音信噪比与图像调制度的关系测试连接图如图2所示。
电视机输入端加上用全白场信号调制的标准图像信号和用1000Hz正弦波调频，调制度为100%的标准伴音信号，调谐电视机，将电视机置于标准测量条件下。然后按5.8条中所叙述的伴音输出信噪比测量方法，在不同的图像调制度时测量伴音输出信噪比S/N。
测量结果用曲线表示，图像调制度绘于横坐标，用百分数表示，伴音输出信噪比绘于纵坐标，用分贝数(dB)表示。
5.10不准确伴音调制度引起的伴音通道电压谐波失真5.10.1定义
系指伴音载频过调制时所引起的电视机伴音通道电压谐波失真。5.10.2测量方法
在标准输入电平条件下，电视机输入端加上用测试图调制的图像信号和用1000Hz正弦波调频，调制度为30%的标准伴音信号，调谐电视机，使电视机置于标准测量条件下，电视机若备有音调控制旋钮，将旋钮置于标准音调控制位置。测量时改变伴音信号的调制度，使其过调制高达为200%，调整电视机音量控制旋钮，使伴音输出电压为最大有用电输出功率的标称值，并用失真仪测量此时的伴音通道电压谐波失真。另外在伴音信号用5000Hz正弦波调频时，重复测量上述伴音通道电压谐波失真。5.11扫描的同步范围
按GB9372中4.48条的规定，测量扫描的同步范围。5.12不准确行扫描频率引起的图像水平位移5.12.1定义
系指电视机同步后，由于行同步信号中的相位误差所引起的图像水平位移。5.12.2测量方法
按GB9372中4.56条规定的测量方法进行。测量开始时，信号源的行同步信号频率首先应置于标准值，然后上下改变信号源的行同步信号频率，到图像刚刚出现同步缺陷时，测量图像水平位移，不准确行扫描频率产生的图像水平位移，以图像左边沿或右边沿上丢失或卷折了的部分W1作为图像宽度W的百分数表示。如图3所示。注：从5.12条～5.17条，若电视机备有AV预选位，测量要在AV预选位上进行。图3水平位移
5.13不准确行扫描频率引起的图像失真5.13.1定义
GB/T12857—91
系指在行扫描频率与标称行扫描频率有较大误差时所产生的图像异常现象。5.13.2测量方法
在5.12条的测量过程中，应注意图像的尺寸和几何形状有无显著变化，如：是否出现回扫线，翻转的图形，或会聚是否下降，在改变行扫描频率时若出现上述现象，即认为是不准确行扫描频率引起的图像失真，并记录此时的行扫描频率和图像失真的类型。5.14不准确行扫描频率引起的图像弯曲在5.12条和5.13条的测量过程中，如果图像上部弯曲，即认为是不准确的行扫描频率引起的图像弯曲，并分别记录此时的不准确行扫描频率的偏移值和相应的图像顶部弯曲。5.15不准确行扫描频率引起的相位起优5.15.1定义
在保持同步的条件下，行扫描频率的最大起伏值4f与行扫描频率f之比称为输入行频起伏比。行周期的起伏峰-峰值4T与行周期T之比称为输出行相位起伏比。输出行相位起伏比与输入行频起伏比的比值称为行相位起伏系数。行扫描频率起伏引起的行相位起伏用行相位起伏系数表达，它表示电视机对行扫描频率时基起伏的补偿能力。
5.15.2测量方法
测试连接图如图4所示。
发生染
点同步
信号发生器
调制器
倾需仪
作号发生器
因换教被
临专发生器
电视机
行输山
示被器
在标准输入电平条件下，电视机输入端加上用12X16黑底白格视频信号调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。电视机若备有行频调整旋钮，则应将旋钮调整到机械中点位置。
测量时，将行同步信号加到示波器的外触发输入端，电视机输出视频信号加到示波器的Y轴输入端。然后将电视信号发生器中的行扫描信号用低频正弦波信号进行频率调制，低频正弦波信号的频率从1Hz到5kHz可变，改变低频信号的频率，同时在相应低频信号频率点处，增加行扫描信号的频偏，直至电视机水平同步恰好不失去同步，此时的频偏为最大频率偏移4f，则输入行频起伏比为：4f/f（f为行扫描频率)。
同时用示波器测量电视机输出图像的行同步信号的时间起伏峰-峰值4T，则输出行相位起伏比为：4T/T(T为行扫描周期)。
则行扫描频率起伏引起的行相位起伏可表示为：行相位起伏系数
（11）
把测量结果绘成曲线，调制频率绘于横坐标，用对数标度，行相位起伏系数绘于纵坐标，用对数标度。
5.16行相位起伏引起的水平位置起伏5.16.1定义
GB/T12857—91
水平位置起伏比是指中心垂直线的抖动峰-峰值4W与行周期宽度W的比值。即4W/W耳。水平位置起伏系数是水平位置起伏比4W/W与行相位起伏比4T/T的比值表示为：4W/Wg
5.16.2测量方法
测试仪器连接图如图4所示。按5.15.2条所叙述的方法测量，测量格子图形（见注1))的中心垂直线抖动峰-峰值4W与行周期宽度W，行周期宽度W不能直接测量，可用格子间隔反算求得（见注2))。
由5.15条求得行相位起伏比为4T/T，则行相位起伏引起的水平位置起伏可表示为：Ha
（12)
注：1）格子信号为16条水平线和12条垂直线组成。垂直线大体上为正弦平方波，其半幅值持续时间为0.2～0.3us每条水平线都由一对一定间隔的相邻行所组成，这两行分别属于隔行扫描的两个场。2）水平方向垂直线的平均间隔可用测得的中心交点右边第二根垂直线与左边第二根垂直线之间的距离除以4求得，即为行周期宽度Wn。
5.17相位阶跃响应
按图5(a)连接测试仪器。
未延时行
轻视城
指号发生
延透装
15u延时行
触发断
2r1 穿缅
()行信的实时州
切换开美
电视估号
发头解
（转举矫间步诺的定时
GB/T12857—91
首先在电视机输入端加上用测试图调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。
将测试图信号改为一竖条视频信号（见注），其同步信号延迟15μs，并在每场中部把延迟信号和未延迟信号加以切换，如图5(b）和（c）所示，然后把该视频信号经电视信号发生器调制，加到电视机输入端，则电视机上出现一Y形响应，如图6所示。测量B/A（见图6)变到10%所持续的时间T，并以行数作为测量单位，则相位阶跃响应为T时间内水平行数。
注：竖条视频信号应为矩形波形，持续时间为0.7μs。（）无
（山）有过冲
6相位阶跌响应图形
图中：B：
(mm）
A为一竖条视频信号在相位阶跃响应开始时的宽度(mm）。5.18不准确场扫描频率引起的图像失真按GB9372中4.48条的规定，测量场扫描同步范围，在场扫描同步范围内，记录电视图像产生的异常现象，如图像在垂直方向抖动，或出现回扫描线等，同时记录引起图像失真的不准确场扫描频率。5.19不准确场同步信号对图像的影响5.19.1定义
系指由不准确场同步信号引起电视图像的上移或下移，以及图像顶部失真等现象。5.19.2测量方法
GB/T12857—91
在标准输入电平条件下，电视机输入端加上用测试图调制的标准电视测视信号，调谐电视机，将电视机置于标准测量条件下。
然后用一单个宽脉冲组成的场同步信号代替标准场同步信号，该脉冲信号的前沿位于标准场同步信号的前沿，但其后沿的位置从标准场同步信号的后沿位置开始，在一1～十15H的范围内可变（H为行同步周期)，如图7所示。
图7场同步测试信号波形
在按上述调节宽脉冲的宽度时，检查电视机图像是否出现异常，并相应记录此时脉冲的宽度W：W
则W为不准确场同步信号对电视机图像的影响5.20不准确同步信号电平引起的同步干扰5.20.1定义
·（13）
系指电视机输入的视频信号中的同步信号电平不准确时对电视机的同步分离、直流分量恢复以及选通脉冲电路产生的影响。
5.20.2测量方法
在标准输入电平条件下，电视机输入端加上用测试图调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。
然后在不同的同步信号电平时，分别测量GB9372中4.48、4.50～4.57条中所叙述的内容，以确定电视机输入的复合视频信号中视频信号与同步信号电平比范围。5.21不准确同步信号电平引起的图像对比度及黑电平变化在标准输入电平条件下，电视机输入端加上用三白二黑信号调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下，此时同步信号电平为E。。然后把示波器直流耦合到电视机显象管的阴极或彩色电视机显象管的蓝阴极上，测量电视机在标准图像输出时黑电平和白电平之间的电压为u1，并把此时的黑电平作为零参考电平，如图8(a)所示。改变输入信号中同步信号电平为E，测量此时电视机输出图像黑电平和白电平之间的电压为U2，以及黑电平相对零参考电平的变化量4u，如图8(b)所示。则：视频幅度变化比=2
黑电平变化=
同步信号电平变化比=201g
（14)
（15）
（16)
把测量结果绘成曲线，视频幅度变化比及黑电平变化比绘于纵坐标，以百分数表示，同步信号电平变化比绘于横坐标，以分贝(dB)数表示。9
(a)标准状态下
GB/T12857—91
图8测试信号波形
5.22不准确彩色副载波信号频率引起的图像质量变化(b)不准确状态下
在标准输入电平条件下，电视机输入端加上用测试图调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。
然后在彩色副载波频率标称值的士10%范围内改变彩色副载波频率，按GB9372中4.38条、4.41条、4.42条中所叙述的内容进行测量，并记录在满足电视机技术指标要求的范围内的彩色副载波最大偏移值。
5.23彩色同步引入及保持范围
按GB9372中4.49条的规定测量彩色同步引入及保持范围。5.24彩色同步特性
5.24.1定义
在保持彩色同步条件下，彩色副载波频率的最大频偏4f与彩色副载波标称频率f之比称为彩色副载波输入频率起伏比。
彩色副载波输入频率起伏比与彩色副载波的调制频率的关系称为彩色同步特性。5.24.2测量方法
按图9连接测试仪器。
彩世发
信导发生器
测偏位
发牛器
信中安生器
信号发生器
电视机
在标准输入电平条件下，首先在电视机输入端加入用标准彩条信号调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。然后把彩条信号中的彩色副载波信号用低频正弦波信号进行频率调制，低频正弦波信号的频率从1～2kHz范围内可变，改变低频正弦波信号的频率，在每一调制频率上，增加彩色副载调制器频偏，直到电视机失去彩色同步，测量当彩色失去同步瞬间的彩色副载波频偏4f，则电视机彩色副载波输入频率起伏比为：4f/fse。
GB/T12857—91
把测量结果绘成曲线，彩色副载波输入频率起伏比4f/f绘于纵坐标，低频调制频率绘于横坐标，两者均用对数标度。
5.25不准确彩色副载波电平（包括基准色同步脉冲信号电平)对图像的影响。5.25.1定义
系指彩色副载波信号电平(包括基准色同步脉冲信号电平)与彩色信号输出的关系。5.25.2测量方法
按GB9372中4.7条和4.10条中规定的测量方法进行测量。把测量结果绘成曲线，横坐标为不准确彩色副载波信号（或基准色同步脉冲信号)电平与其标称值的比，用分贝（B）数表示，纵坐标为测量的彩色信号输出幅度与标准条件下测得的幅度之比，用分贝(dB)数表示。
5.26不准确基准色同步信号电平引起的彩色输出变化5.26.1定义
系指当基准色同步信号电平偏离其标称值时对电视机色饱和度的影响程度。5.26.2测量方法
在标准输入电平条件下，电视机输入端加上用标准彩条信号调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。测量时对采用基色激励的电视机，将示波器接到电视机显像管的蓝基色激励电极上，在基准色同步信号电平为标称值E。时，测量蓝基色激励电极上的输出电压uo。然后保护色度信号电平不变，逐步增大或减少基准色同步信号的电平为E，再测量此时电视机蓝基色激励电极上的输出电压为ui，则电视机彩色输出变化比为u/uo，以分贝(dB)数表示，相应的基准色同步信号电平变化比为E:/Eo，以分贝(dB）数表示。
在测量过程中，改变基准色同步信号电平直到电视机彩色出现错误或消色为止。对采用色差激励的电视机，则应将示波器接到电视机的B-Y色差信号输出电极上，进行上述测量。把测量结果绘成曲线，基准色同步信号电平变化比绘于横坐标，彩色信号输出变化比绘于纵坐标，均以线性标度。
5.27色饱和度调节范围
在标准输入电平条件下，电视机输入端加上用标准彩条信号调制的标准电视测试信号，调谐电视机，将电视机置于标准测量条件下。然后按5.26.2条中所叙述的测量方法，测量E。和uo，再增大或减小基准色同步信号电平为Ei，同时用示波器监视电视机输出电压，并调整电视机色饱和度控制旋钮，使电视机输出电压保持为o，当改变基准色同步信号电平为E！，并且调整色饱和度控制旋钮达不到\。时，则应调节色饱和度旋钮尽可能靠近uo，并测量此时电视机输出电压为ui。在测量过程中，如果电视机色调有变化或彩色失去同步，则应记录其现象，并测量此时基准色同步信号电平为E。
则电视机色饱和度调节范围用分贝数(dB)表示为：E
M=201g
（17）
把测量结果绘成曲线，输出电压变化比u/u。绘于纵坐标，以分贝（dB）数表示，基准色同步信号电平变化比E/E。绘于横坐标，以分贝（dB）数表示，并注明色饱和度调节范围。5.28不准确同步信号电平引起的色饱和度变化按5.21条中所叙述的方法改变同步信号电平，记录色饱和度发生变化时的不准确同步信号电平为Ei。
