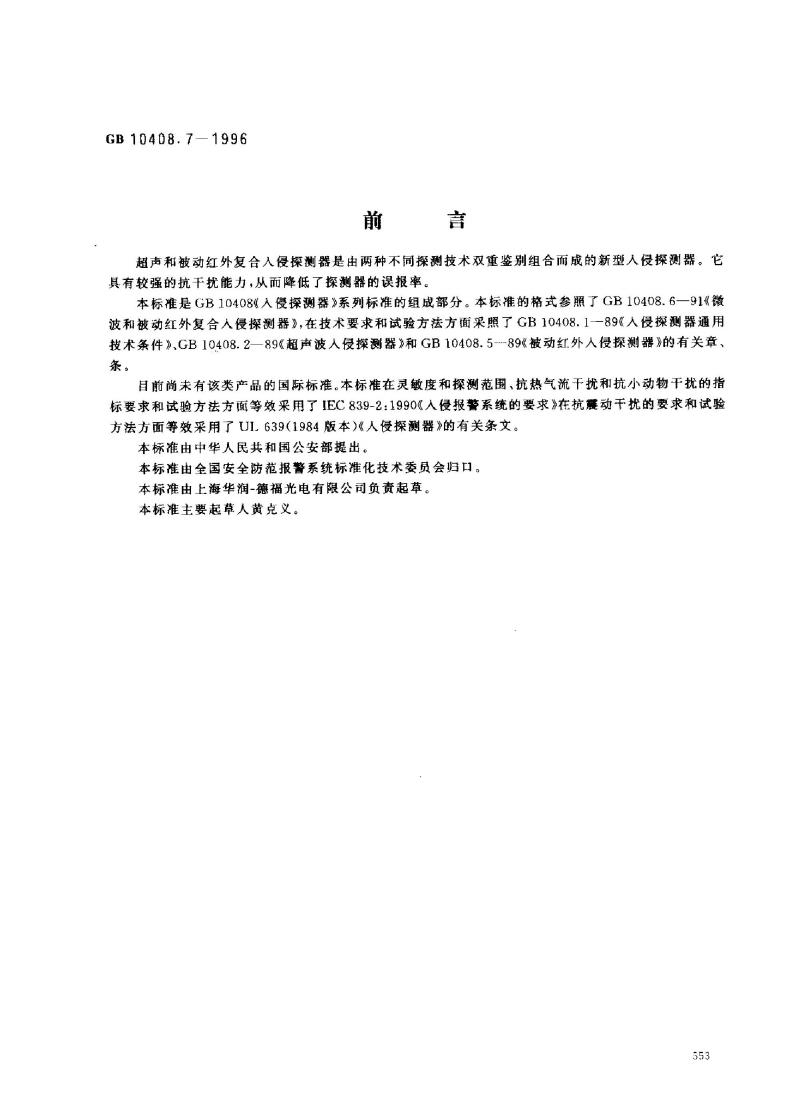

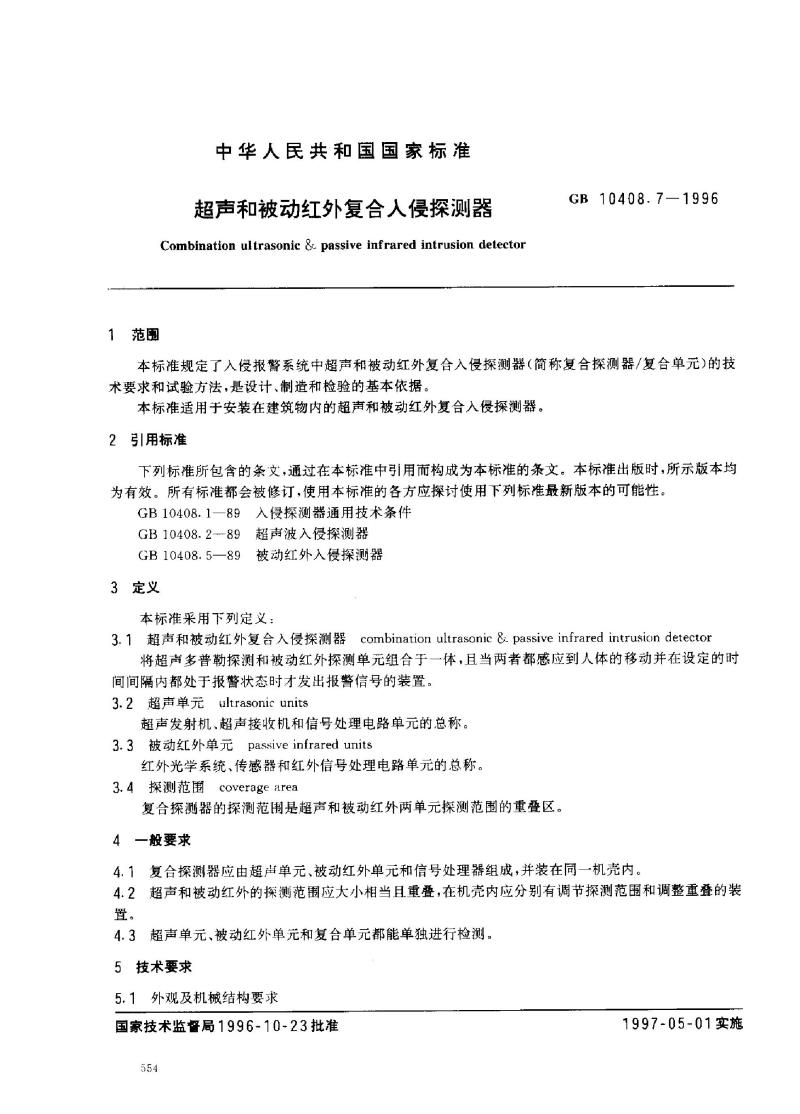

中华人民共和国国家标准 超声和被动红外复合入侵探测器 GB 10408.7—1996 前言 超声和被动红外复合入侵探测器是由两种不同探测技术双重鉴别组合而成的新型人侵探测器，具有较强的抗干扰能力，从而降低了探测器的误报率。本标准是GB10408《入侵探测器》系列标准的组成部分，格式参照了GB10408.6—91《微波和被动红外复合人侵探测器》，在技术要求和试验方法方面采纳了GB10408.1-89《人侵探测器通用技术条件》，GB10408.2—89《超声波人侵探测器》和GB10408.5—89《被动红外人侵探测器》的有关章节和条文。 目前尚未有该类产品的国际标准。本标准在灵敏度和探测范围、抗热气流干扰和抗小动物干扰的指标要求和试验方法方面等效采用了IEC839-2:1990《人侵报警系统的要求》，在抗干扰的要求和试验方法方面等效采用了UI.639(1984版本）《人侵探测器》的相关条文。 本标准由中华人民共和国公安部提出，由全国安全防范报警系统标准化技术委员会归口，上海华润-德福光电有限公司负责起草，主要起草人黄克义。 1 范围 本标准规定了入侵报警系统中超声和被动红外复合入侵探测器（简称复合探测器/复合单元）的技术要求和试验方法，是设计、制造和检验的基本依据，适用于安装在建筑物内的超声和被动红外复合入侵探测器。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，所有标准的版本均为有效。使用本标准时应探讨使用最新版本的可能性。 - GB10408.1—89 《入侵探测器通用技术条件》 - GB10408.2-89 《超声波入侵探测器》 - GB10408.5—89 《被动红外入侵探测器》 3 定义 本标准采用以下定义： 3.1 超声和被动红外复合入侵探测器 将超声多普勒探测和被动红外探测单元组合于一体，当两者都感应到人体的移动并在设定时间间隔内都处于报警状态时，才发出报警信号的装置。 3.2 超声单元 超声发射机、超声接收机和信号处理电路单元的总称。 3.3 被动红外单元 红外光学系统、传感器和红外信号处理电路单元的总称。 3.4 探测范围 复合探测器的探测范围是超声和被动红外两单元探测范围的重叠区域。 4 一般要求 4.1 复合探测器应由超声单元、被动红外单元和信号处理器组成，并装在同一机壳内。 4.2 超声和被动红外的探测范围应大小相当且重叠，在机壳内应分别有调节探测范围和调整重叠的装置。 4.3 超声单元、被动红外单元和复合单元都能单独进行检测。 5 技术要求 5.1 外观及机械结构要求 应符合GB10408.1中4.1和GB10408.5中4.4的要求。 5.2 性能要求 5.2.1 电性能要求 应符合GB10408.1中4.2的要求，其中4.2.4灵敏度和探测范围应符合5.2.2的要求。 5.2.2 灵敏度和探测范围 5.2.2.1 灵敏度 参考目标在探测器正前方中心轴线上的探测范围边界处，以每秒一步（约0.75m/s)的速度，沿中心轴线成45°的方向朝探测范围内移动时，移动距离小于3m即应产生报警状态。对标称探测距离小于10m者，要求移动距离小于该探测距离的30%时即应产生报警状态。 5.2.2.2 探测范围 在规定的环境条件下，复合探测器最大的探测范围不小于产品性能标称值，但不应超过此值的25%。 5.2.2.3 可探测速度 复合探测器的可探测速度范围应为0.3～3m/s。 5.2.2.4 间歇移动的响应 复合探测器应能探测参考目标的间歇移动。其移动时间不小于1s，移动速度不超过可探测速度范围，不移动时间不超过5s。 5.2.2.5 报警持续时间和报警状态后的恢复应符合GB10408.5中4.1.1和4.1.3的要求。 5.2.3 双鉴功能 复合探测器感应到人体入侵，使超声单元和被动红外单元都处于报警状态时，应能发出报警信号和指示。若仅超声单元或被动红外单元之一受到干扰而处于报警态时，复合探测器不应发出报警信号。 5.2.4 自检功能 复合探测器应具备自检功能。当超声单元失效时，应能产生故障信号，并自动切换为被动红外单元的探测状态。
