【国家标准(GB)】 比长基线测量规范

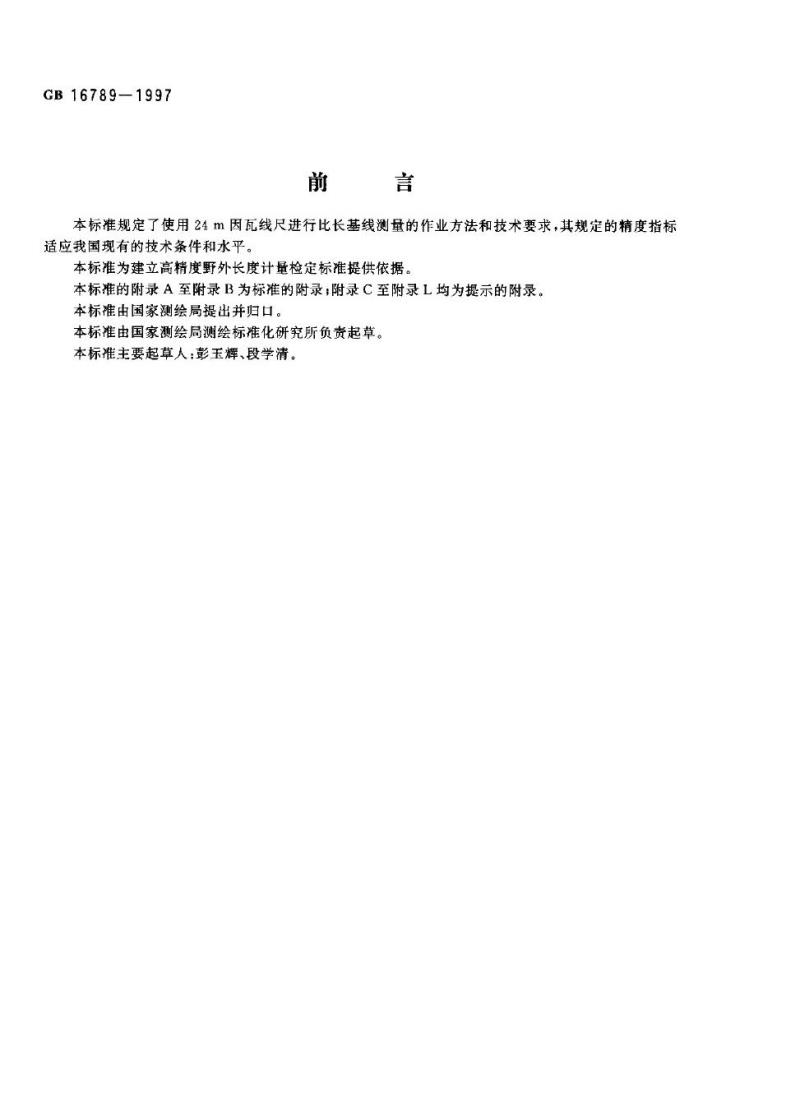

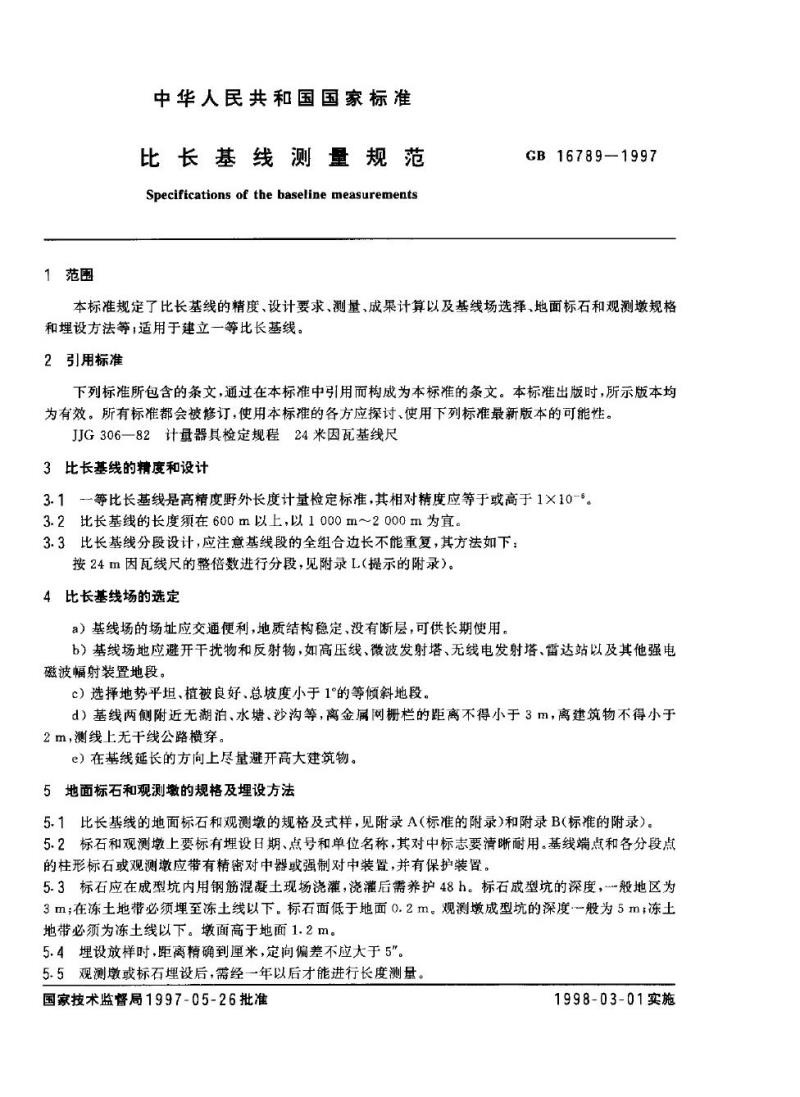

GB16789-1997 前言 本标准规定了使用24m因瓦线尺进行比长基线测量的作业方法和技术要求，其规定的精度指标适应我国现有的技术条件和水平。本标准为建立高精度野外长度计量检定标准提供依据。本标准的附录A至附录B为标准的附录；附录C至附录L均为提示的附录。本标准由国家测绘局提出并归口。本标准由国家测绘局测绘标准化研究所负责起草。本标准主要起草人：彭玉辉、段学清。 1 范围 本标准规定了比长基线的精度、设计要求、测量、成果计算以及基线场选择、地面标石和观测墩规格和埋设方法等；适用于建立一等比长基线。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。 JJG306—82 计量器具检定规程 24米因瓦基线尺 3 比长基线的精度和设计 3.1 一等比长基线是高精度野外长度计量检定标准，其相对精度应等于或高于1×10^-6。 3.2 比长基线的长度须在600m以上，以1000m～2000m为宜。 3.3 比长基线分段设计，应注意基线段的全组合边长不能重复，其方法如下：按24m因瓦线尺的整倍数进行分段，见附录L（提示的附录）。 4 比长基线场的选定 a）基线场的场址应交通便利，地质结构稳定，没有断层，可供长期使用。 b）基线场地应避开干扰物和反射物，如高压线、微波发射塔、无线电发射塔、雷达站以及其他强电磁波幅射装置地段。 c）选择地势平坦、植被良好、总坡度小于1°的等倾斜地段。 d）基线两侧附近无湖泊、水塘、沙沟等，离金属网栅栏的距离不得小于3m，离建筑物不得小于2m，测线上无干线公路横穿。 e）在基线延长的方向上尽量避开高大建筑物。 5 地面标石和观测墩的规格及埋设方法 5.1 比长基线的地面标石和观测墩的规格及式样，见附录A（标准的附录）和附录B（标准的附录）。 5.2 标石和观测墩上要标有埋设日期、点号和单位名称，其对中标志要清晰耐用。基线端点和各分段点的柱形标石或观测墩应带有精密对中器或强制对中装置，并有保护装置。 5.3 标石应在成型坑内用钢筋混凝土现场浇灌，浇灌后需养护48小时。标石成型坑的深度，一般地区为3m；在冻土地带必须埋至冻土线以下。标石面低于地面0.2m。观测墩成型坑的深度一般为5m，冻土地带必须为冻土线以下。墩面高于地面1.2m。 5.4 埋设放样时，距离精确到厘米，定向偏差不应大于5mm。 5.5 观测墩或标石埋设后，需经一年以后才能进行长度测量。 6 测量器具的检定 6.1 精密因瓦线尺的检定 因瓦线尺应每年送国家级计量检定部门进行长度检定。膨胀系数每五年检定一次。检定时执行JJG306的规定。 6.1.1 对因瓦线尺及附加重锤的要求 a）温度变化1℃时，因瓦线尺每米长度的膨胀不得大于0.5um；因瓦线尺的实际长度与标称长度之差不得大于5mm。温度改正数，按式（1）公式计算：t = 0.2(t—20) + 0.068(t2 20), μm b）每一重锤的重量与10kg之差，不得超过0.005kg。 6.1.2 因瓦线尺的野外比较 在作业过程中或长途运输后，对因瓦线尺的长度发生怀疑时，应在野外进行因瓦线尺的比较，以考察尺长的变化情况。因瓦线尺的野外比较，在平坦的地方稳固地整置两个轴杆架，其间的距离为24m士（1～3）cm，轴杆架脚尖处，应铲去草皮。两轴杆头应尽可能同高。比较前30分钟将因瓦线尺由卷鼓上取下，并引张起来（不加重锤）。比较共进行12个测回。每一个测回包括： a）用各因瓦线尺按1、2、3n的次序测量两轴杆头间的距离，每尺前后端观测员同次同时各读定三次数，各距离（前一后）之差不得超过0.2mm。 b）观测员连同尺架、滑轮、重锤换位（基线尺不调头），各尺再接n3、2、1的次序测量两轴杆头间的距离，规定同a)款。 在每测回的始末和中间测次，均须测定空气温度。分别取每根尺的12个测回测定结果的中数，加入尺长改正数和温度改正数。将各尺改正后的结果取中数（互差大于0.2mm的结果不参加）。各尺结果与此中数的较差应在±0.05mm以内。因瓦线尺野外比较计算，见附录C（提示的附录）。 6.2 因瓦补尺的检定 因瓦补尺的长度，每半年应测定一次。测定用两根24m因瓦线尺在野外进行。选择平坦的地方，稳固地整置相距24m的两个轴杆架，轴杆头应尽可能同高。在测定前30分钟，将补尺和24m因瓦线尺由箱内取出，并引张起来（不加重锤）。测定程序如下： a）用两根24m因瓦线尺往返测量两轴杆头间的距离，每测定两次并记录数据。
