【国家标准(GB)】 磁开关入侵探测器

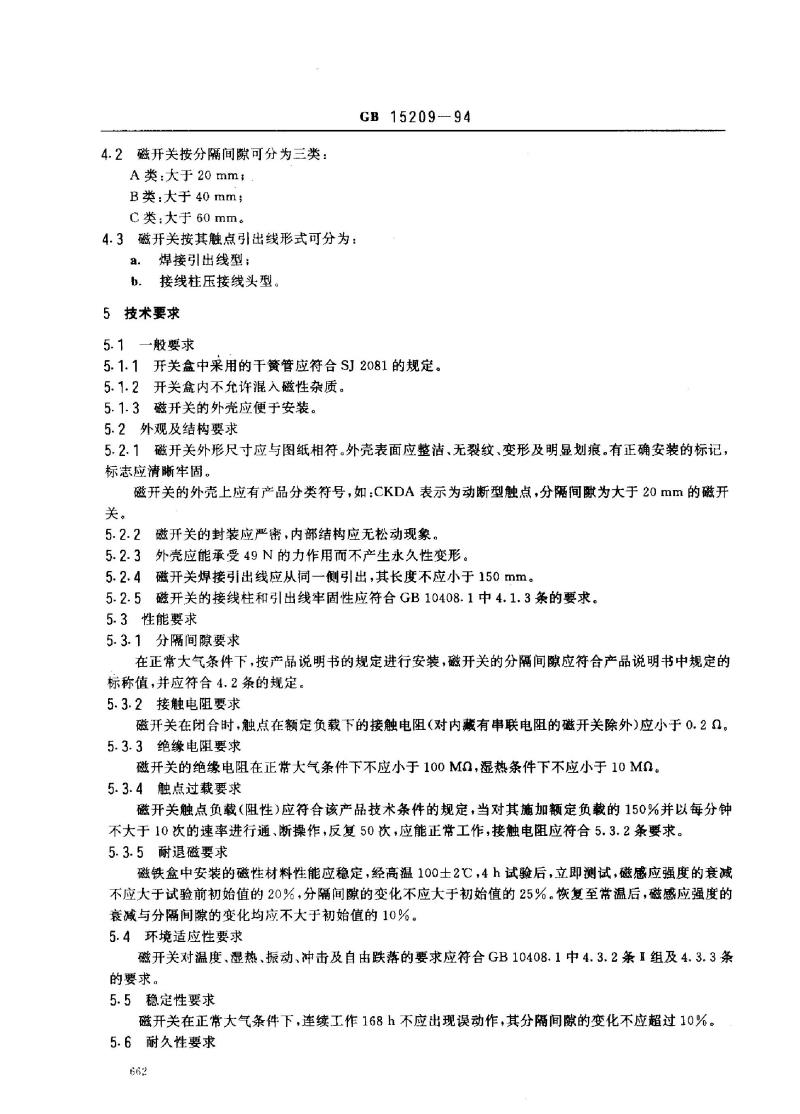

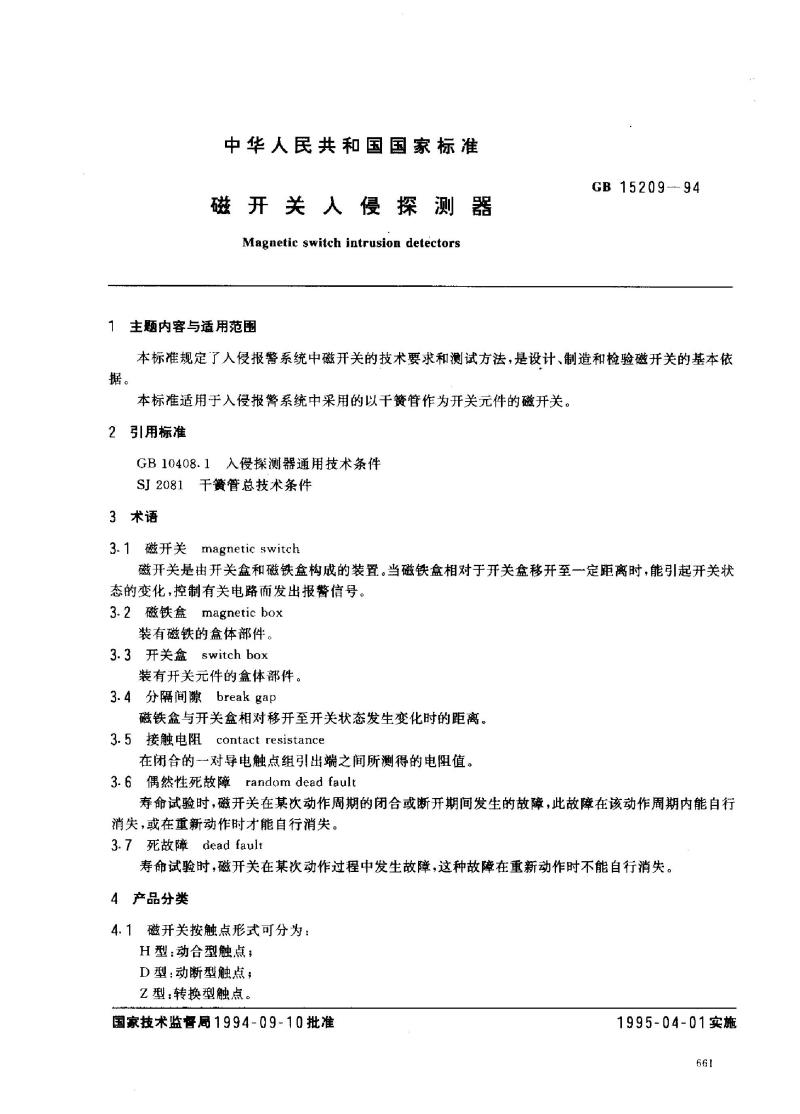

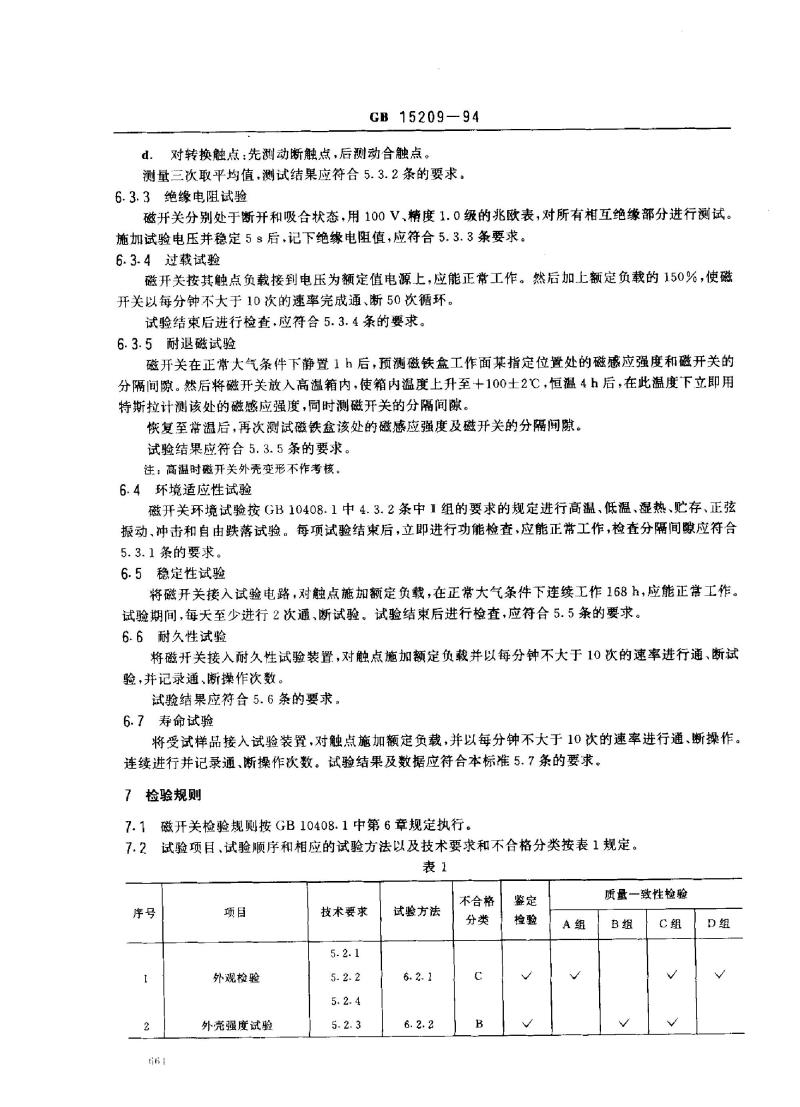

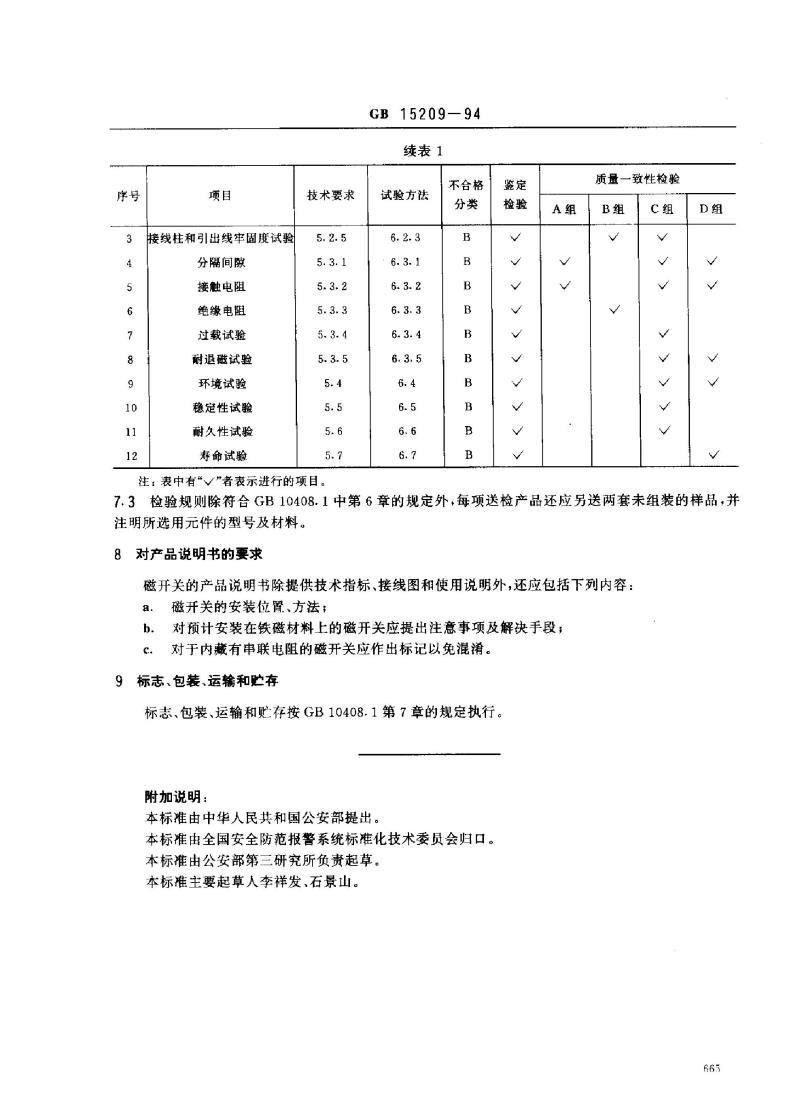

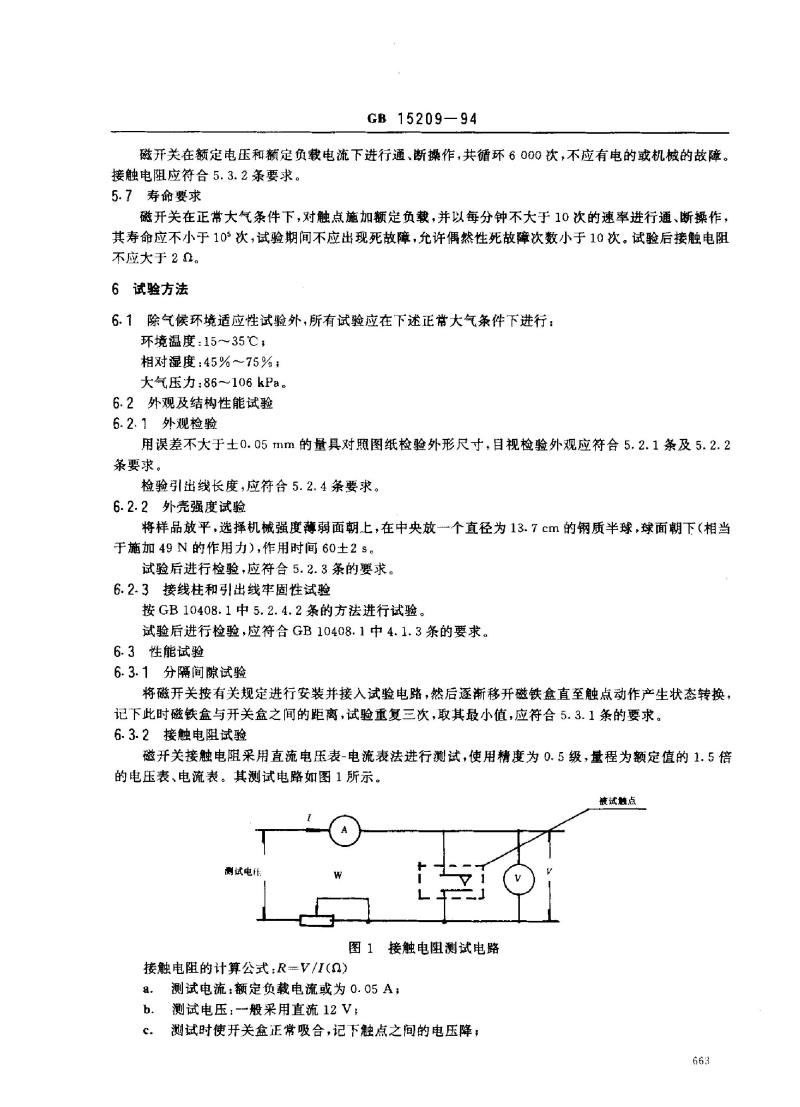

中华人民共和国国家标准 磁开关人侵探测器 GB 15209—94 本标准规定了人侵报警系统中磁开关的技术要求和测试方法，是设计、制造和检验磁开关的基本依据。标准适用于入侵报警系统中采用干簧管作为开关元件的磁开关。 2 引用标准 - GB 10408.1 《入侵探测器通用技术条件》 - SJ2081 《干簧管总技术条件》 3 术语 3.1 磁开关 磁开关是由开关盒和磁铁盒构成的装置。当磁铁盒相对于开关盒移开至一定距离时，能引起开关状态的变化，控制有关电路发出报警信号。 3.2 磁铁盒 装有磁铁的盒体部件。 3.3 开关盒 装有开关元件的盒体部件。 3.4 分隔间隙 磁铁盒与开关盒相对移开至开关状态发生变化时的距离。 3.5 接触电阻 在闭合的一对导电触点组引出端之间所测得的电阻值。 3.6 偶然性死故障 寿命试验时，磁开关在某次动作周期的闭合或断开期间发生的故障，此故障在该动作周期内能自行消失，或在重新动作时才能自行消失。 3.7 死故障 寿命试验时，磁开关在某次动作过程中发生故障，这种故障在重新动作时不能自行消失。 4 产品分类 4.1 磁开关按触点形式可分为： - H型：动合型触点； - D型：动断型触点； - Z型：转换型触点。 4.2 磁开关按分隔间隙可分为三类： - A类：大于20mm； - B类：大于40mm； - C类：大于60mm。 4.3 磁开关按其触点引出线形式可分为： - 焊接引出线型； - 接线柱压接线头型。 5 技术要求 5.1 一般要求 - 开关盒中采用的干簧管应符合SJ2081的规定。 - 开关盒内不允许混入磁性杂质。 - 磁开关的外壳应便于安装。 5.2 外观及结构要求 5.2.1 磁开关外形尺寸应与图纸相符。外壳表面应整洁、无裂纹、变形及明显划痕，标志应清晰牢固。磁开关的外壳上应有产品分类符号。 5.2.2 磁开关的封装应严密，内部结构应无松动现象。 5.2.3 外壳应能承受49N的力作用而不产生永久性变形。 5.2.4 磁开关焊接引出线应从同一侧引出，其长度不应小于150mm。 5.2.5 磁开关的接线柱和引出线牢固性应符合GB10408.1中4.1.3条的要求。 5.3 性能要求 5.3.1 分隔间隙要求 在正常大气条件下，磁开关的分隔间隙应符合产品说明书中规定的标称值，并应符合4.2条的规定。 5.3.2 接触电阻要求 磁开关在闭合时，触点在额定负载下的接触电阻应小于0.2Ω。 5.3.3 绝缘电阻要求 磁开关的绝缘电阻在正常大气条件下不应小于100MΩ，湿热条件下不应小于10MΩ。 5.3.4 触点过载要求 磁开关触点负载（阻性）应符合该产品技术条件的规定，施加额定负载的150%并以每分钟不大于10次的速率进行通、断操作，反复50次，应能正常工作，接触电阻应符合5.3.2条要求。 5.3.5 耐退磁要求 磁铁盒中安装的磁性材料性能应稳定，经高温100±2℃，4小时试验后，磁感应强度的衰减不应大于试验前初始值的20%，分隔间隙的变化不应大于初始值的25%。恢复至常温后，磁感应强度的衰减与分隔间隙的变化均应不大于初始值的10%。 5.4 环境适应性要求 磁开关对温度、湿热、振动、冲击及自由跌落的要求应符合GB10408.1中4.3.2条和4.3.3条的要求。 5.5 稳定性要求 磁开关在正常大气条件下，连续工作168小时不应出现误动作，其分隔间隙的变化不应超过10%。 5.6 耐久性要求 磁开关在额定电压和额定负载电流下进行通、断操作，共循环6000次，不应有电气或机械故障，接触电阻应符合5.3.2条要求。 5.7 寿命要求 磁开关在正常大气条件下，对触点施加额定负载并以每分钟不大于10次的速率进行通、断操作，其寿命应不小于10⁶次，试验期间不应出现死故障，允许偶然性死故障次数小于10次。 6 试验方法 6.1 除气候环境适应性试验外，所有试验应在下述正常大气条件下进行： - 环境温度：15~35℃； - 相对湿度：45%～75%； - 大气压力：86～106kPa。 6.2 外观及结构性能试验 6.2.1 外观检验 用误差不大于±0.05mm的量具进行外观检查。
