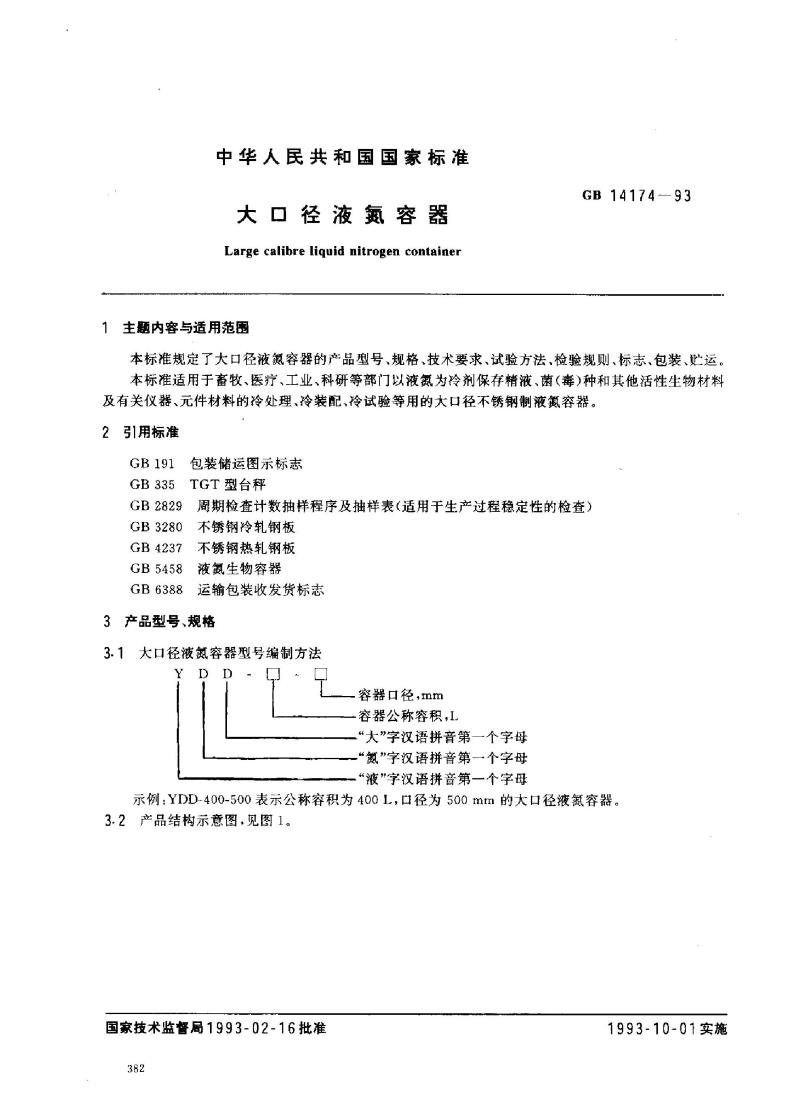

【国家标准(GB)】 大口径液氮容器

中华人民共和国国家标准
大口径液氮容器
Large calibre liquid nitrogen container1主题内容与适用范围
GB 14174-93
本标准规定了大口径液氮容器的产品型号、规格、技术要求、试验方法、检验规则、标志、包装、贮运，本标准适用于畜牧、医疗、工业、科研等部门以液氟为冷剂保存精液、菌（毒）种和其他活性生物材料及有关仪器、元件材料的冷处理、冷装配、冷试验等用的大口径不锈钢制液氮容器。2引用标准
GB191
GB335
GB 2829
GB3280
包装储运图示标志
TGT型台秤
周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查）不锈钢冷轧钢板
GB4237
GB5458
GB6388
不锈钢热轧钢板
液氮生物容器
运输包装收发货标志
3产品型号、规格
3.1大口径液氮容器型号编制方法地
D
容器口径，mm
容器公称容积，L
“大”字汉语拼音第一个字母
“氮”字汉语拼音第一个字母
“液”字汉语拼音第一个字母
示例：YDD-400-500表示公称容积为400L，口径为500mm的大口径液氮容器。3.2产品结构示意图，见图1。
国家技术监督局1993-02-16批准382
1993-10-01实施
GB 14174—93

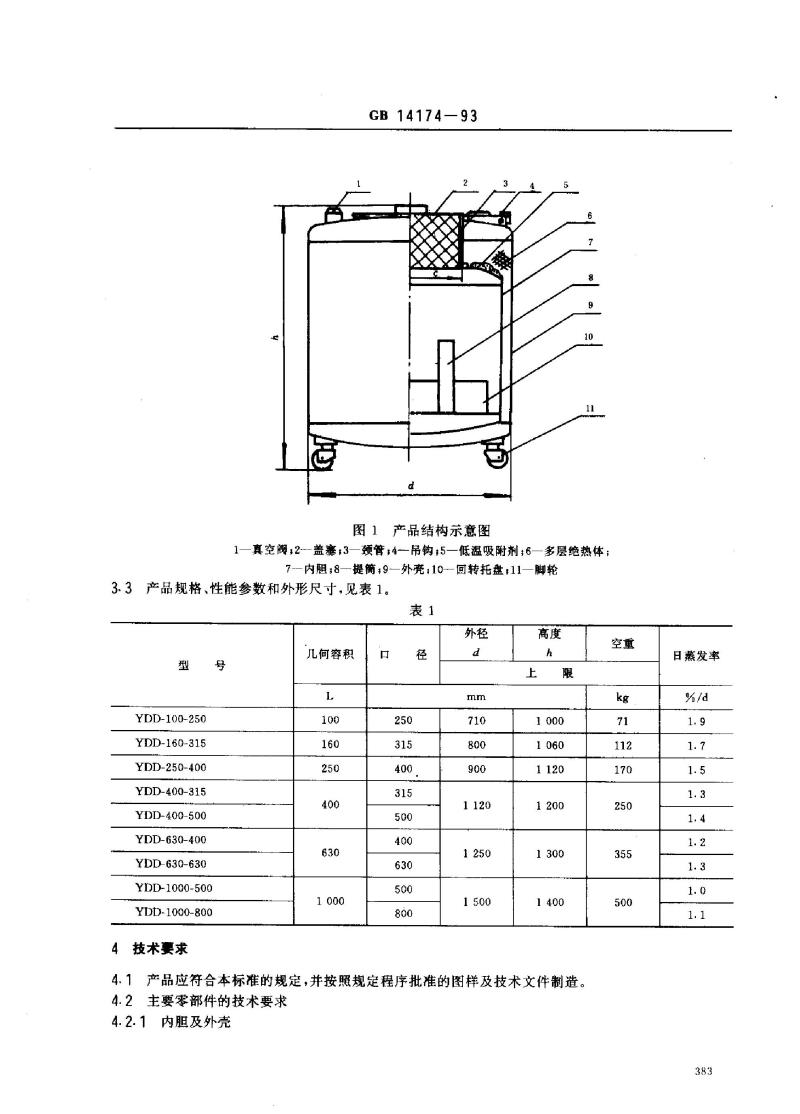

图1
产品结构示意图
1真空阀，2--盖塞;3—颈管：4吊钩；5—低温吸附剂;6—多层绝热体；7--内阻;8—提简;9—外壳;10-回转托盘,11—脚轮3.3产品规格、性能参数和外形尺寸，见表1。表1
外径
型
号
YDD-100-250
YDD-160-315
YDD-250-400
YDD-400-315
YDD-400-500
YDD-630-400
YDD-630-630
YDD-1000-500
YDD-1000-800
技术要求
4
几何容积
L
100
160
250
400
630
1000
口
径
250
315
400
315
500
400
630
500
800
d
mm
710
800
900
1120
1250
1500
高度
h
上
限
1000
1060
1120
1200
1300
1400
4.1产品应符合本标准的规定，并按照规定程序批准的图样及技术文件制造。4.2主要零部件的技术要求
4.2.1内胆及外壳
空重
kg
71
112
170
250
355
500
日蒸发率
%/d
1. 9
1.7
1.5
1.3
1.4
1.2
1.3bzxz.net
1.0
1.1
383
规定；
c.
4.2.2
a.
b.
4.2.3
4.2.4
a.
b.

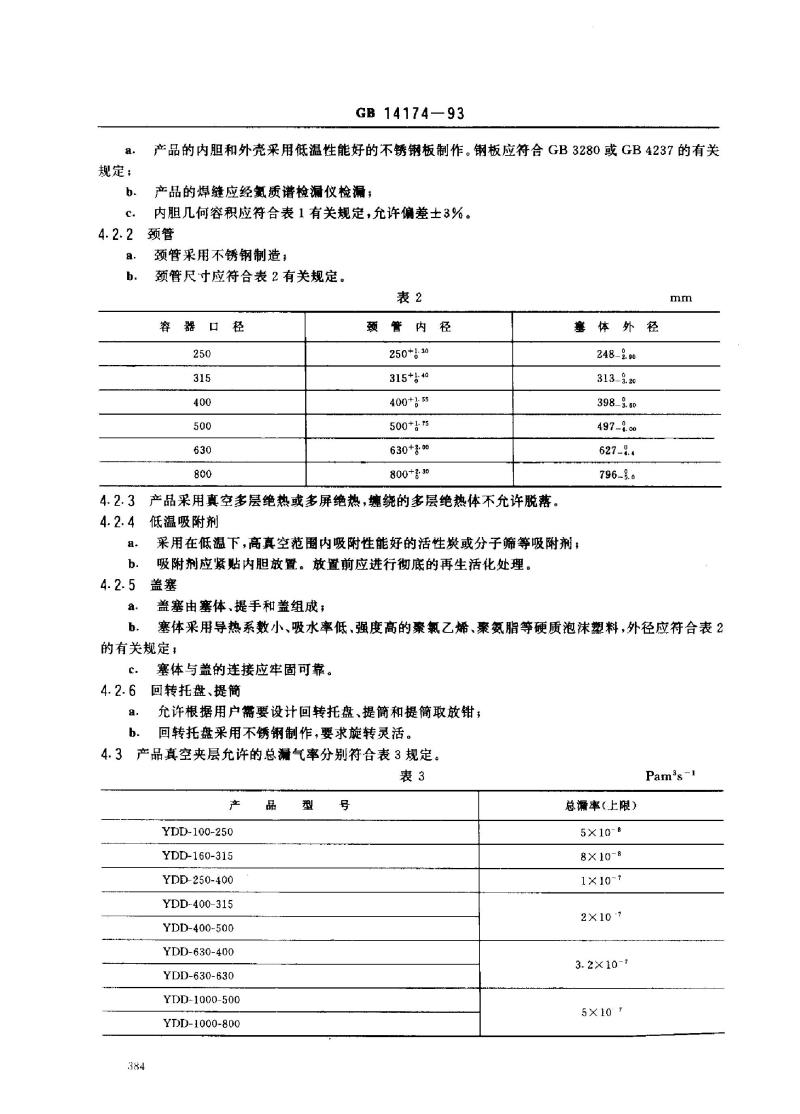

GB 14174—93
产品的内胆和外壳采用低温性能好的不锈钢板制作。钢板应符合GB3280或GB4237的有关产品的焊缝应经氮质谱检漏仪检漏；内胆几何容积应符合表1有关规定，允许偏差土3%。颈管
颈管采用不锈钢制造，
颈管尺寸应符合表2有关规定。
表2
容器口径
250
315
400
500
630
800
颈管内径
250+# 30
315+#:40
400+:55
500+g*5
630+g:00
800+:30
产品采用真空多层绝热或多屏绝热，缠绕的多层绝热体不允许脱落低温吸附剂
塞体外径
248-.90
313-8.20
398-.50
497-.00
627-1..
796-号.。
采用在低温下，高真空范围内吸附性能好的活性炭或分子筛等吸附剂，吸附剂应紧贴内胆放置。放置前应进行彻底的再生活化处理。4.2.5盖塞
a.
b.
盖塞由塞体、提手和盖组成；
mm
塞体采用导热系数小、吸水率低、强度高的聚氯乙烯、聚氨脂等硬质泡沫塑料，外径应符合表2的有关规定；
c.
4.2.6
a.
b.
塞体与盖的连接应牢固可靠。
回转托盘、提简
允许根据用户需要设计回转托盘、提简和提简取放钳，回转托盘采用不锈钢制作，要求旋转灵活。3产品真空夹层允许的总漏气率分别符合表3规定。4.3
表3
产
YDD-100-250
YDD-160-315
YDD-250-400
YDD-400-315
YDD-400-500
YDD-630-400
YDD-630-630
YDD-1000-500
YDD-1000-800
384
品
型
总漏率（上限）
5×10-8
8×10-8
1X10-7
2×10-7
3.2×10-1
5X107
Pam's-1

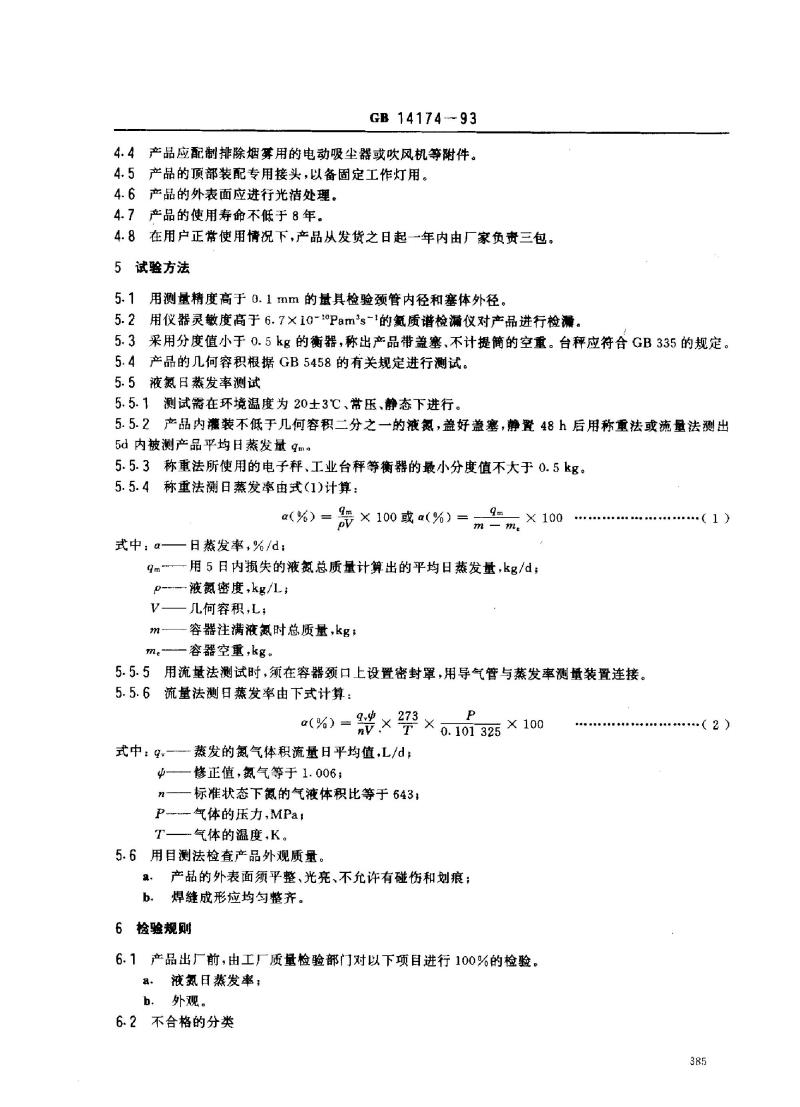

GB 14174--93
4.4产品应配制排除烟募用的电动吸尘器或吹风机等附件。4.5产品的顶部装配专用接头，以备固定工作灯用。4.6产品的外表面应进行光洁处理。4.7产品的使用寿命不低于8年。4.8在用户正常使用情况下，产品从发货之日起一年内由厂家负责三包。5试验方法
5.1用测量精度高于0.1 mm的量具检验颈管内径和塞体外径。5.2用仪器灵敏度高于6.7×10-1\Pams-的氮质谱检漏仪对产品进行检漏，5.3采用分度值小于0.5kg的衡器，称出产品带盖塞、不计提簡的空重。台秤应符合GB335的规定。5.4产品的几何容积根据GB5458的有关规定进行测试。5.5液氟日蒸发率测试
5.5.1测试需在环境温度为20土3℃、常压、静态下进行。5.5.2产品内灌装不低于几何容积二分之一的液氮，盖好盖塞，静置48h后用称重法或流量法测出5d内被测产品平均日蒸发量qm。5.5.3称重法所使用的电子秤、工业台秤等衡器的最小分度值不大于0.5kg。5.5.4
称重法测日蒸发率由式(1)计算：α(%）=
式中：α-
日蒸发率，%/d；
m
×100或α(%)=
ov
9m
m -me
× 100
-用5日内损失的液氮总质量计算出的平均日蒸发量，kg/d；qm
p-液氮密度，kg/L
V
几何容积，L，
容器注满液氮时总质量，kg；
容器空重，kg。
me
5.5.5用流量法测试时，须在容器颈口上设置密封罩，用导气管与蒸发率测量装置连接。5.5.6流量法测日蒸发率由下式计算：α(%) =
式中：
山
n
94 × 273
nv.×
-蒸发的氮气体积流量日平均值，L/d修正值，氮气等于1.006；
一标准状态下氮的气液体积比等于643：P气体的压力,MPa.
T
气体的温度，K。
5.6用目测法检查产品外观质量。X
P
0.101325
8．产品的外表面须平整、光亮、不允许有碰伤和划痕；b．焊缝成形应均匀整齐。
6检验规则
× 100
6.1产品出厂前，由工厂质量检验部门对以下项目进行100%的检验。丑、液氮日蒸发率；
b、外观。
6.2不合格的分类
（１）
.（2)
385

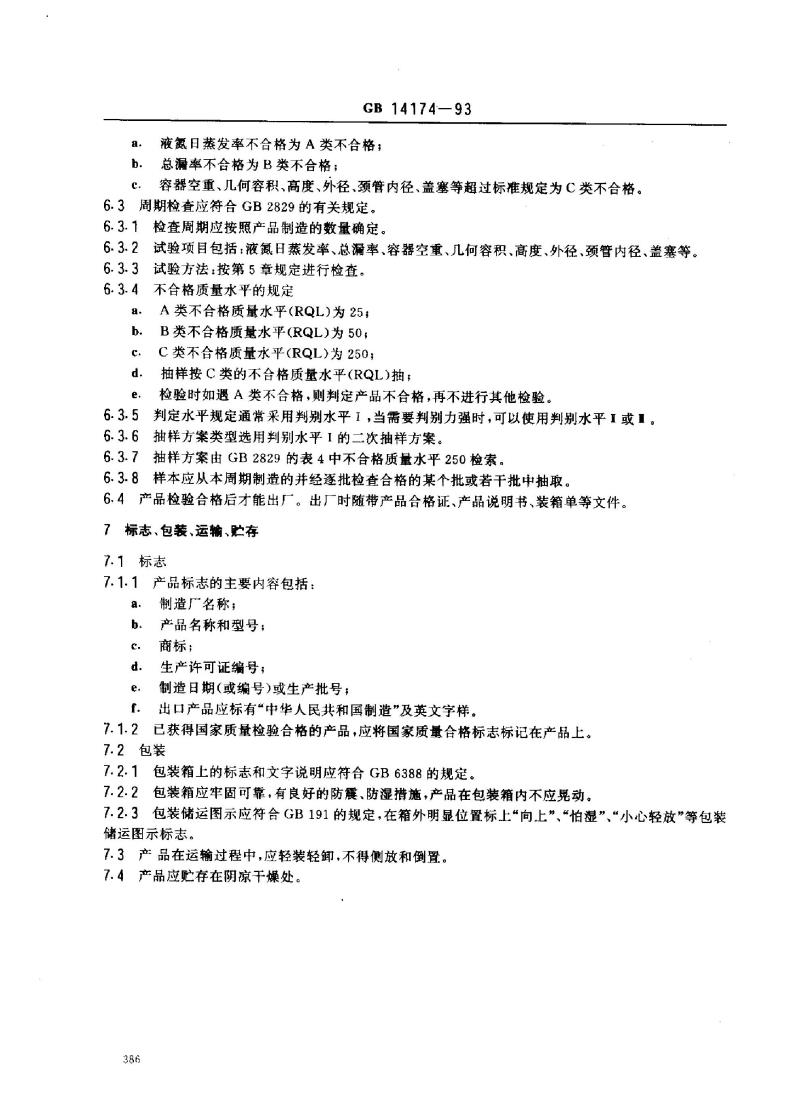

GB14174—93
a.液氮日蒸发率不合格为A类不合格；总漏率不合格为B类不合格；
b.
容器空重、几何容积、高度、外径、颈管内径、盖塞等超过标准规定为C类不合格。c.
6.3周期检查应符合GB2829的有关规定。6.3.1检查周期应按照产品制造的数量确定。6.3.2试验项目包括：液氮日蒸发率、总漏率、容器空重、几何容积、高度、外径、颈管内径、盖塞等。6.3.3试验方法：按第5章规定进行检查。6.3.4不合格质量水平的规定
a.
A类不合格质量水平(RQL)为25：B类不合格质量水平（RQL）为50b.
C类不合格质量水平（RQL）为250；c.
抽样按C类的不合格质量水平（RQL）抽：d.
e.
检验时如遇A类不合格，则判定产品不合格，再不进行其他检验。6.3.5判定水平规定通常采用判别水平1，当需要判别力强时，可以使用判别水平1或1。6.3.6抽样方案类型选用判别水平1的二次抽样方案。6.3.7抽样方案由GB2829的表4中不合格质量水平250检索。6.3.8样本应从本周期制造的并经逐批检查合格的某个批或若干批中抽取。6.4产品检验合格后才能出厂。出厂时随带产品合格证、产品说明书、装箱单等文件。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志的主要内容包括：制造厂名称；
a.
产品名称和型号：
b.
商标；
c.
生产许可证编号；
d.
e.
f.
制造日期(或编号)或生产批号；出口产品应标有“中华人民共和国制造”及英文字样。7.1.2已获得国家质量检验合格的产品，应将国家质量合格标志标记在产品上。7.2包装
7.2.1包装箱上的标志和文字说明应符合GB6388的规定。7.2.2包装箱应牢固可靠，有良好的防震、防湿措施，产品在包装箱内不应晃动。7.2.3包装储运图示应符合GB191的规定，在箱外明显位置标上“向上”“怕湿”“小心轻放”等包装储运图示标志。
7.3产品在运输过程中，应轻装轻卸，不得侧放和倒置。7.4产品应贮存在阴凉干燥处。
386
序号
3
6
7
8
9
10
术语
公称容积
几何容积
口径
外径
高度
空重
总漏率
产品寿命
日蒸发量
日蒸发率
附加说明：
英文名称
nominal volume
geometric volume
calibre
outside diameter
height
weight empty
total leak rate
product life
quantity of
daily evaporation
daily evaporation
rate
GB 14174—93
附录A
大口径液氨容器主要名词术语
（补充件）
单位
L
mm
mm
mm
kg
Pam's-
kg/d
%/d
本标准由农业部质量标准司提出。符号
V.
V
C
d
h
me
Le
qm
产品型号规定的容积
说
明
内胆内缘几何尺寸所限定的空间体积（不含颈管）颈管的内直径
容器外壳的外直径
容器外形轴向的大长度
不计提简的容器质量
在常温常压状态下，单位时间内通过容器外壳、内胆、颈管等处漏人真空夹层的总气量
从产品出厂使用至液氮日蒸发率高于标准指标60%的时间间隔
静态下，容器盛装液氮的日平均蒸发量日蒸发量与容器儿何容积所换算的液氮质量的百分比值本标准由航空航天部兰州物理研究所负责起草。本标准起草人孙长文、原域、毕龙生。387
