【国家标准(GB)】 保险柜耐火性能试验方法

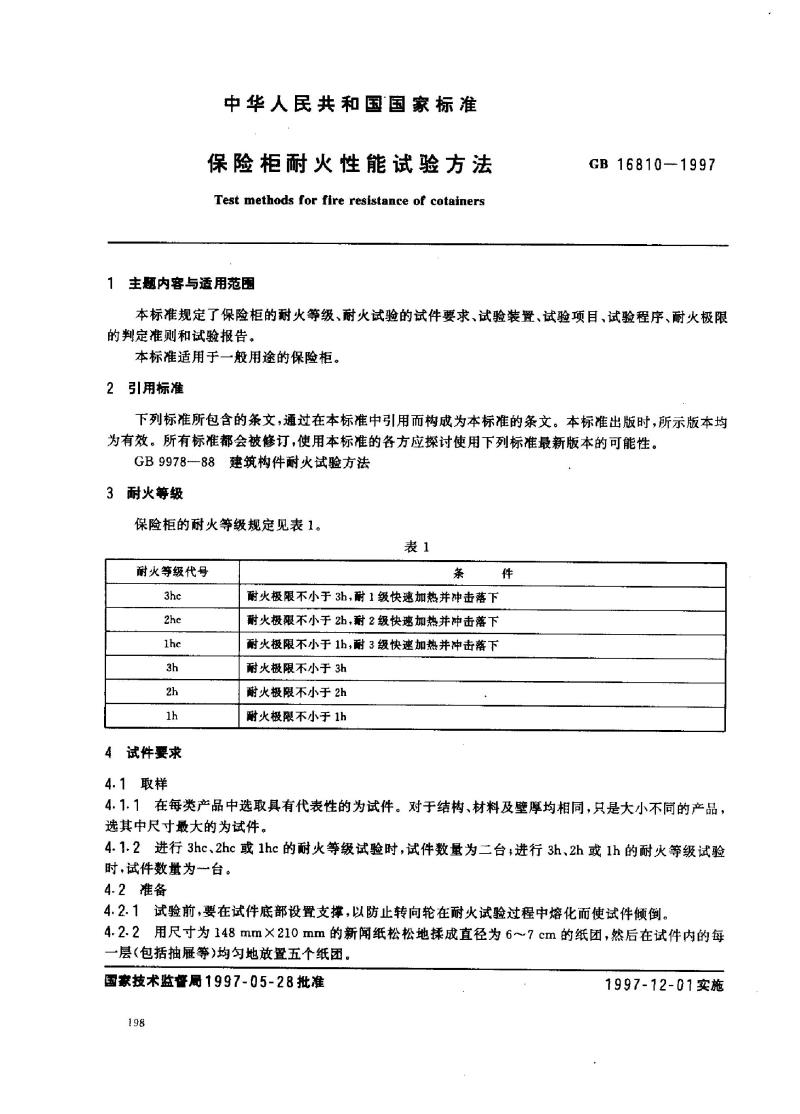

中华人民共和国国家标准 GB16810-1997 保险柜耐火性能试验方法 1 总则 随着我国经济建设的日益发展，保险柜在经济中所发挥的作用越来越受到重视，尤其是其耐火性。火灾发生时，由于保险柜耐火性能差，造成的财产损失相当严重。制定本标准旨在统一保险柜的耐火性能要求，并为生产厂家和监督管理部门提供检验与监督依据。 本标准参照采用日本工业标准JIS S1037-1989《耐火柜第八部分》。 本标准规定了保险柜的耐火性能试验方法。 2 引用标准 本标准引用了以下标准： - GB 9978-88 建筑构件耐火试验方法。 3 耐火等级 保险柜的耐火等级规定见表1。 表1 耐火等级代号 3hc 2hc 1hc 3h 2h 1h 4 试件要求 4.1 取样要求 4.1.1 在每类产品中选取具有代表性的试件。对于结构、材料及壁厚相同的产品，选取尺寸最大的试件。 4.1.2 进行3hc、2hc或1hc耐火等级试验时，试件数量为二台；进行3h、2h或1h的耐火等级试验时，试件数量为一台。 4.2 准备工作 4.2.1 试验前，要在试件底部设置支撑，以防止转向轮在耐火试验过程中熔化导致试件倾倒。 4.2.2 用尺寸为148mm×210mm的新闻纸，揉成直径为6～7cm的纸团，在试件内的每一层均勾地放置五个纸团。 5 试验装置 5.1 试验炉 5.1.1 试验炉应符合GB9978-88中升温条件和压力条件的规定，使试件除底部外的各面均能均匀受火，且火焰不能直接冲击试件。 5.1.2 试验炉应能在10分钟之内使炉温达到900℃。 5.2 炉温测量 炉内温度测量应符合GB9978-88中规定，热电偶应在试件的四个侧面对称布置，数量不少于4个，热端距试件四个侧面50mm。 5.3 试件内部温度测量 试件内部温度的测量采用丝径为0.5mm的热电偶进行，热电偶从试件底部开孔插入，插孔用耐火材料封堵。 5.4 试件提升装置 试验中需要设置起重设备，将试件提升到标准要求的高度。 5.5 测量仪表的精确度 温度：炉温±15℃，其他±5℃，压力±5 Pa，时间±10s。 6 试验项目 a) 标准加热试验，按7.3的规定进行试验。 b) 快速加热并冲击落下试验，按7.4的规定进行试验。 7 试验程序 7.1 试验的开始与结束 当试验炉内接近试件中心的热电偶记录到50℃时，试验开始；所有手动和自动的测量系统应开始工作。试验按标准规定进行测量和记录。如果试件出现第8章所规定的任一条情况，试验应立即终止，或者试验时间达到预定值时，试验也可结束。 7.2 测量 7.2.1 炉内温度测量按5.1和5.2规定进行，温度应连续测量。 7.2.2 试件内部温度测量按5.3规定进行，温度应连续测量。热电偶的布置原则见图1。
