【国家标准(GB)】 1：500，1：1000，1：2000地形图要素分类与代码

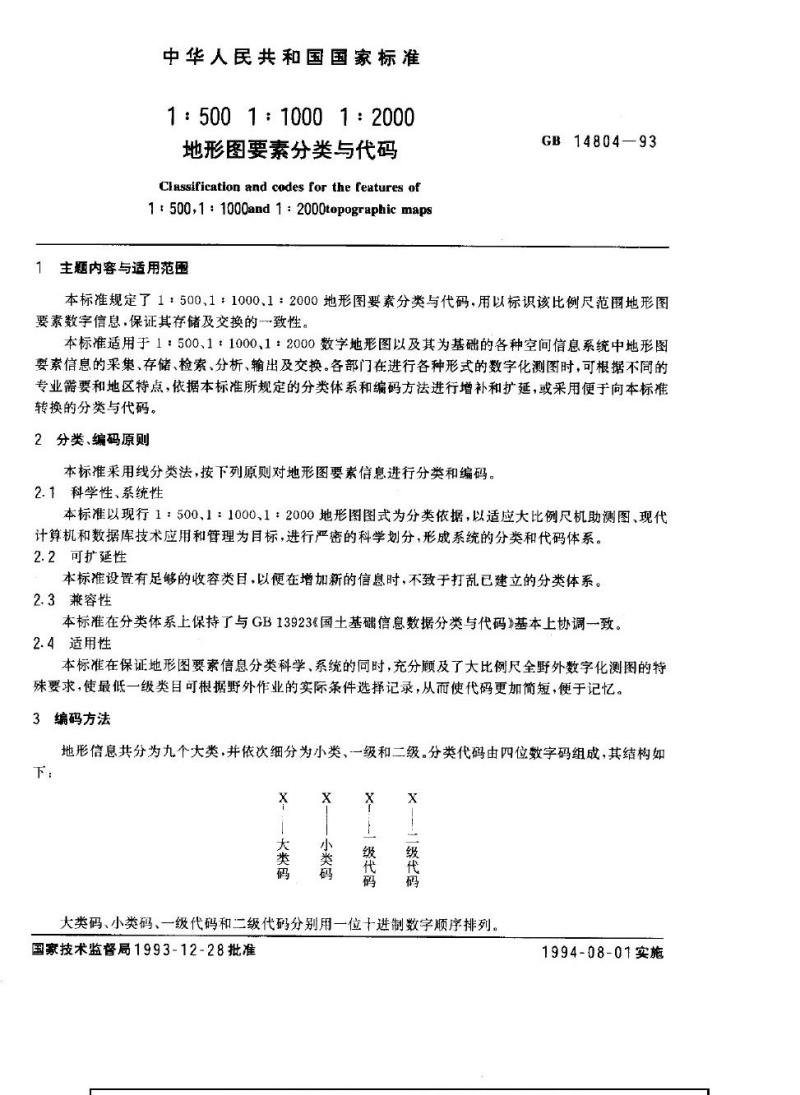

中华人民共和国国家标准
1:5001：10001:2000
地形图要素分类与代码
Classification and codes for the features of1:500,1：1000and1：2000tepographicmaps1主题内容与适用范围
GB14804—93
本标准规定了1：500、1：1000、1：2000地形图要素分类与代码，用以标识该比例尺范围地形图要素数字信息，保证其存储及交换的一致性。本标准适用于1：500、1：1000、1：2000数字地形图以及其为基础的各种空间信息系统中地形图要素信息的采集、存储、检索、分析、输出及交换。各部门在进行各种形式的数字化测图时，可根据不同的专业需要和地区特点，依据本标准所规定的分类体系和编码方法进行增补和扩延，或采用便于向本标准转换的分类与代码。
2分类、编码原则
本标准采用线分类法，按下列原则对地形图要素信息进行分类和编码。2.1科学性、系统性
本标准以现行1；500、1：1000、1+2000地形图图式为分类依据，以适应大比例尺机助测图、现代计算机和数据库技术应用和管理为目标，进行严密的科学划分，形成系统的分类和代码体系。2.2可扩延性
本标准设置有足够的收容类目，以便在增加新的信息时，不致于打乱已建立的分类体系。2.3兼容性
本标准在分类体系上保持了与GB13923国土基础信息数据分类与代码》基本上协调一致。2.4适用性
本标准在保证地形图要素信息分类科学、系统的同时，充分顾及了大比例尺全野外数字化测图的特殊要求，使最低一级类目可根据野外作业的实际条件选择记录，从而使代码更加简短，便于记忆。3编码方法
地形信息共分为九个大类，并依次细分为小类、一级和二级。分类代码由四位数字码组成，其结构如下：
大类甲
级代码
一级代码
大类码、小类码、一级代码和二级代码分别用一位十进制数字顺序排列，国家技术监督局1993-12-28批准1994-08-01实施

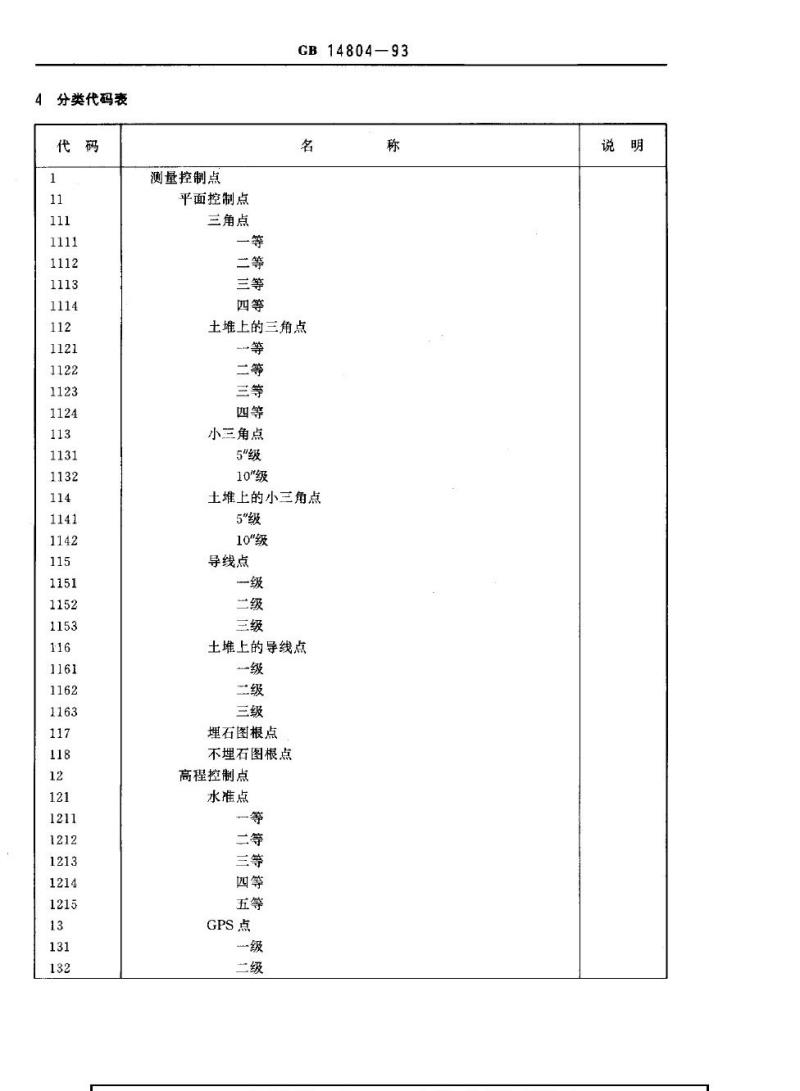

：com4分类代码表
测量控制点
平面控制点
三角点
GB14804—93
土堆上的三角点
小三角点
10″级
土堆上的小三角点
10\级
导线点
土堆上的导线点
埋石图根点
不埋石图根点

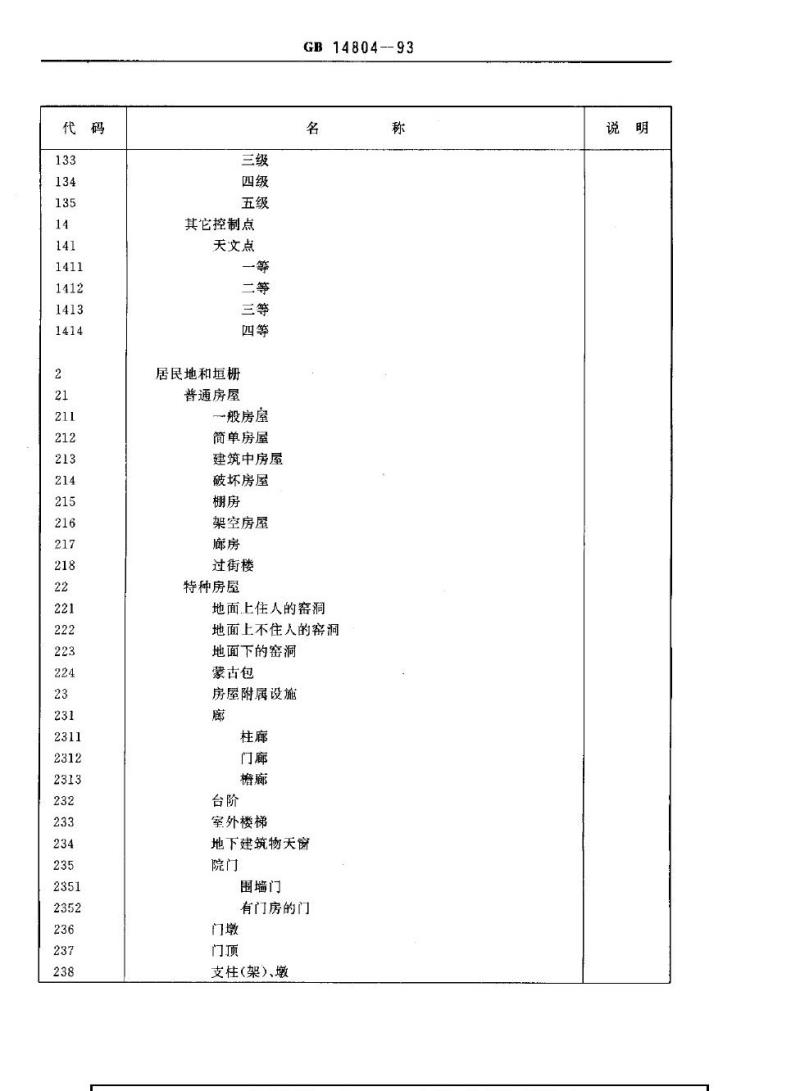

高程控制点
水准点
GPS点
其它控制点
天文点
居民地和垣栅
普通房屋
一般房屋
简单房屋
建筑中房屋
破坏房屋
架空房屋
过街楼
特种房屋
GB14804--93
地面上住人的洞
地面上不住人的案洞
地面下的窑洞
蒙古包
房屋附属设施
室外楼梯
地下建筑物天窗
围墙门
有门房的门
支柱(架）、墩

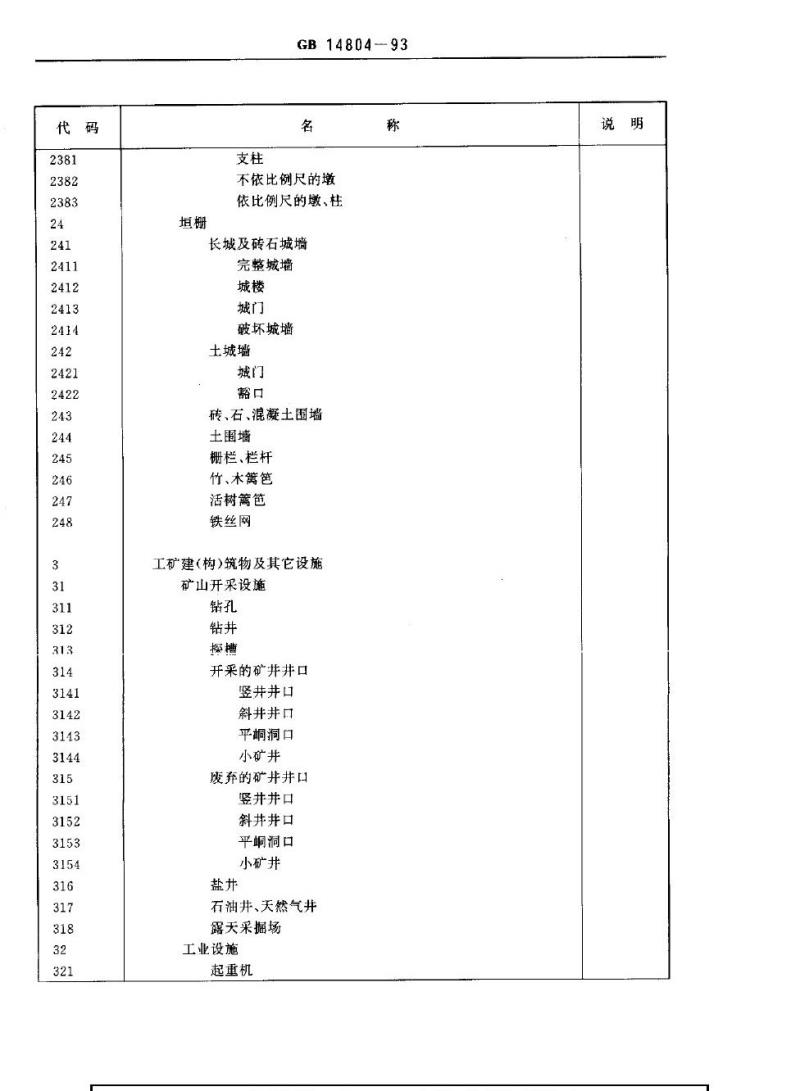

GB14804-93
不依比例尺的墩
依比例尺的墩、柱
长城及砖石城墙
完整城墙
破坏城墙
土城墙
砖、石、混凝土围墙
土围墙
栅栏、栏杆
竹、木篱芭
活树篇苞
铁丝网
工矿建(构)筑物及其它设施
矿山开采设施
开采的矿井井口
竖井井口
斜井井口免费标准bzxz.net
平洞口
小矿井
废弃的矿井井口
竖井井口
斜井井口
平洞口
小矿井
石油井、天然气井
露天采掘场

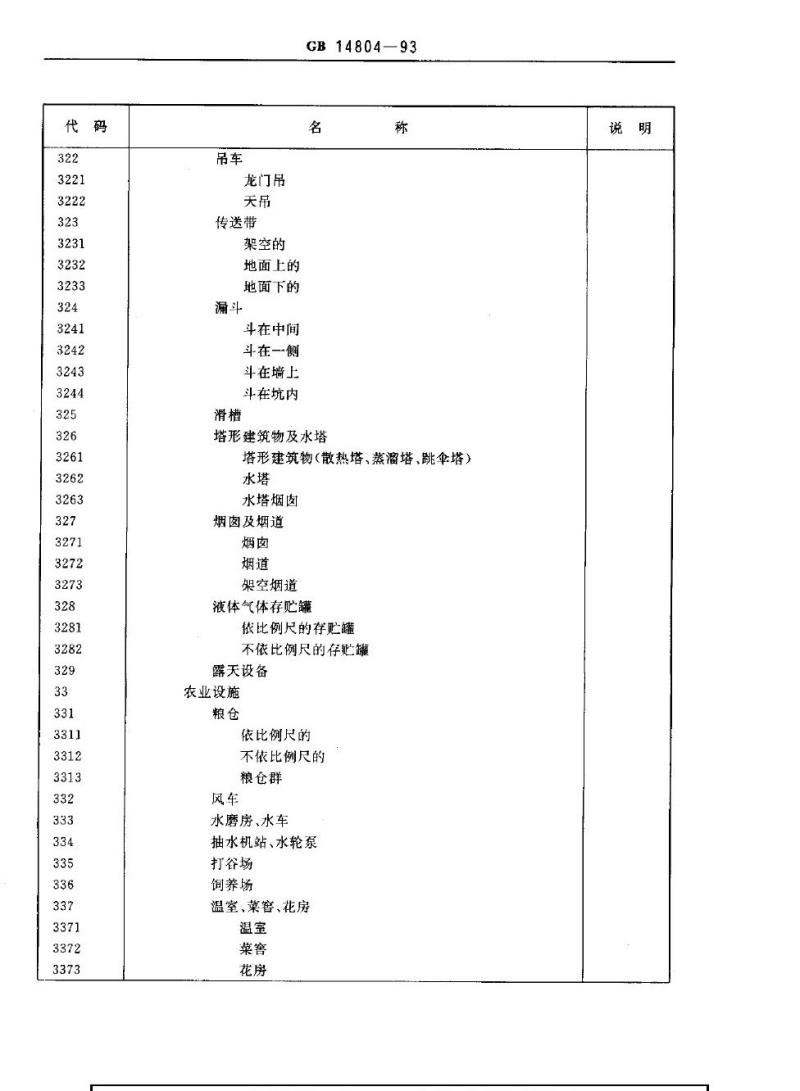

工业设施
起重机
龙门吊
传送带
架空的
地面上的
地面下的
斗在中间
斗在一侧
斗在墙上
斗在坑内
GB14804—93
塔形建筑物及水塔
塔形建筑物（散热塔、蒸溜塔、跳伞塔）水塔
水塔烟窗
烟窗及烟道
架空烟道
液体气体存贮罐
依比例尺的存贮罐
不依比例尺的存梵罐
露天设备
农业设施
依比例尺的
不依比例尺的
粮仓群
水磨房、水车
抽水机站、水轮泵
打谷场
饲养场
温室、菜窖、花房
:com说明
蛇水池
GB14804-93
低于地面的
高出地面的
有盖的
肥气池
依比例尺的
不依比例尺的
科学、文教、卫生、体育设施
气象站
雷达站、卫星地面接收站
雷达接收站
卫星接收站
射电望远镜接收站
环保监测站
大气监测站
噪声监测站
地表水监测站
酸雨监测站
放射性监测站
土壤监测站
水文站
水位站
流量站
验潮站
宣传橱窗、广告牌
卫生所
露天体育场
有看台的
无着台的
露天舞台、检阅台
游泳池
公共设施
加油站
照明装置
杆式照射灯
桥式照射灯
塔式照射灯
：说明
喷水池
假石山
GB14804—93
公共厕所、垃圾台
公共厕所
垃圾台
岗亭、岗楼
无线电杆、塔
依比例尺的
不依比例尺的
电视发射塔
避雷针
有纪念意义的建筑物、文物古迹、宗教设施有纪念意义的建筑物
纪念碑
碑、柱、墩
牌坊、牌楼、彩门
文物古迹
钟楼、城楼、鼓楼
旧碉堡
烽火台
宝塔、经塔
宗教设施
土地庙
清真寺
散包、经堆
其它设施
过街天桥
过街地道
地下建筑物的地表出入口
依比例尺的
不依比例尺的
露天货栈
有平台的
无平台的
堆式密
GB14804—93
台式窑、屋式窑
独立坟
交通及附属设施
一般铁路
电气化铁路
电气化铁路电杆及输电线
窄轨铁路
建筑中的铁路
轻便轨道
电车轨道
缆车轨道
架空索道
火车站及附属设施
有雨棚的
露天的
地道线
地道口
色灯信号机
高柱色灯信号机
矮柱色灯信号机
臂板信号机
转车盘
高速公路
收费站
等级公路
一级公路
二级公路
三级公路
四级公路
等外公路
GB14804—93
建筑中的高速公路
建筑中的等级公路
建筑中的等外公路
其它道路
大车路
乡村路
依比例尺的
不依比例尺的
内部道路
阶梯路
高架公路
道路附属设施
依比例尺的
不依比例尺的
隧道及入口
隧道里的铁路线
隧道入口
已加固的
未加固的
已加固的
未加固的
明洞里的铁路线
道路标志
里程碑
坡度表
汽车停车站
挡土墙
铁路交道口
