【国家标准(GB)】 1：500，1：1000，1：2000地形图航空摄影测量内业规范

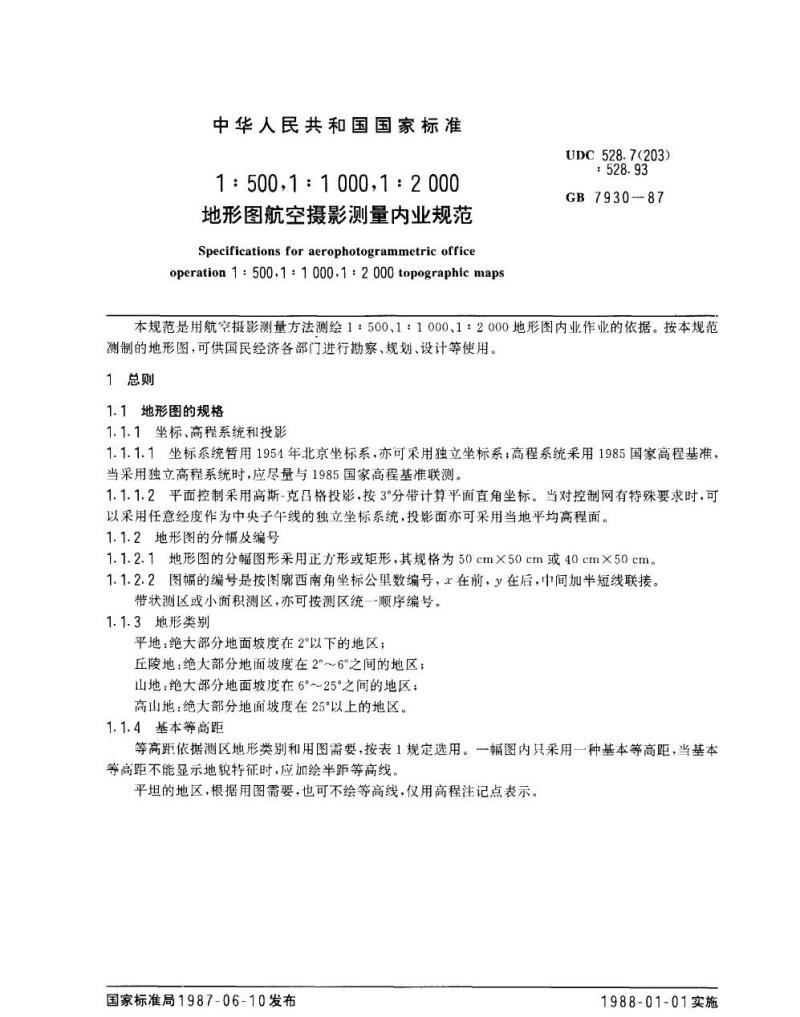

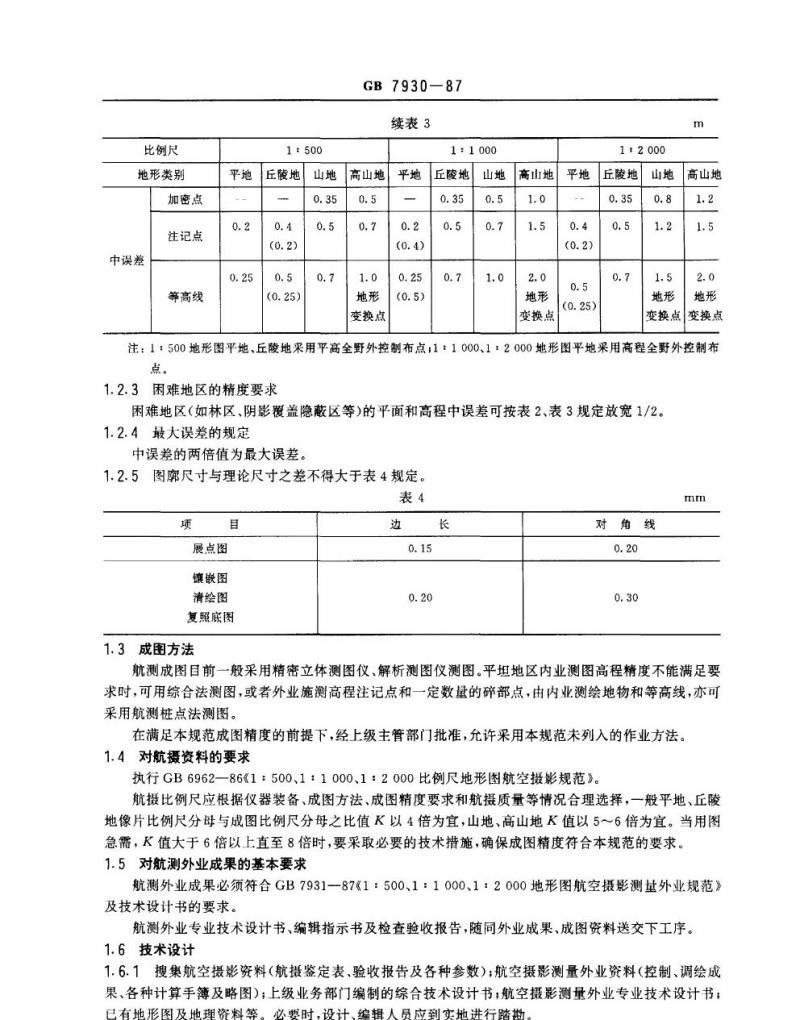

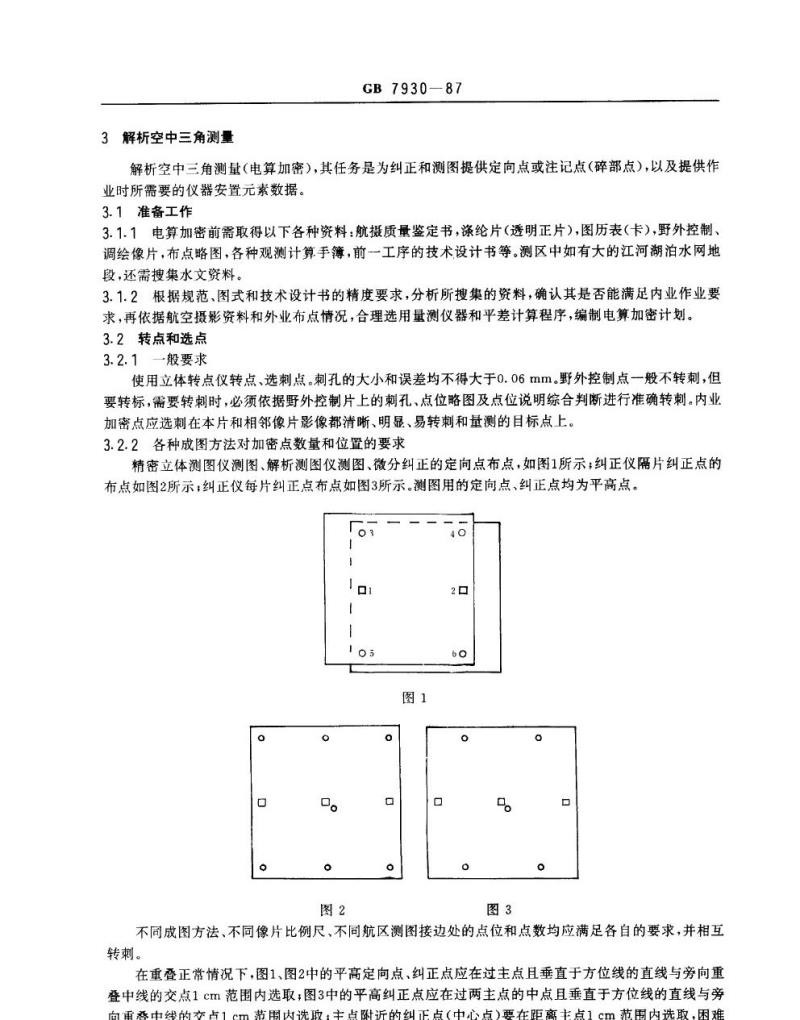

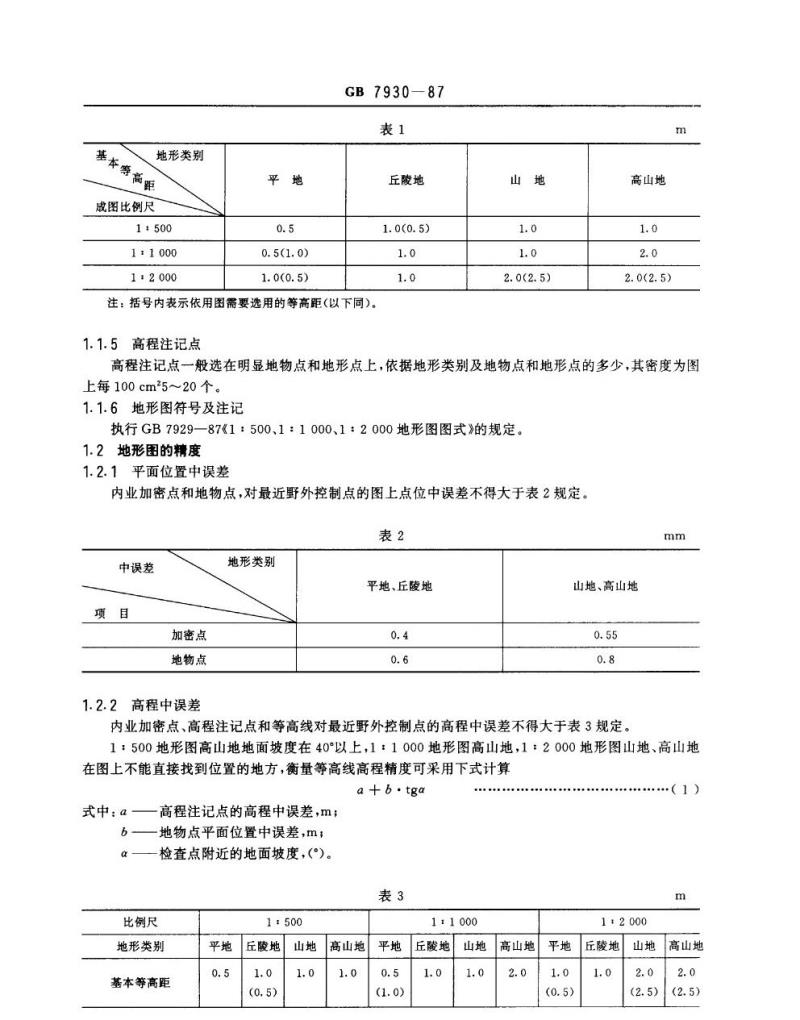

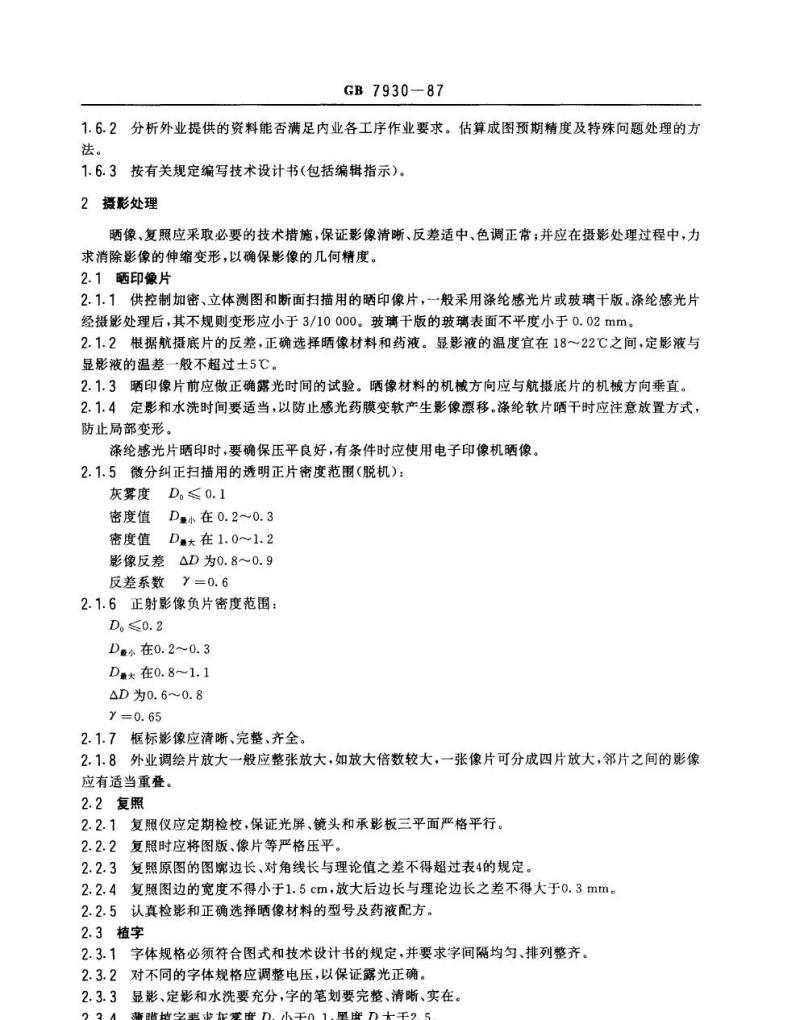

中华人民共和国国家标准 1:500、1:1000、1:2000地形图航空摄影测量内业规范 Specifications for aerophotogrammetric office operation GB7930-87 本规范是用航空摄影测量方法测绘1：500、1：1000、1：2000地形图内业作业的依据。按本规范测制的地形图，可供国民经济各部门进行勘察、规划、设计等使用。 1 总则 1.1 地形图的规格 1.1.1 坐标、高程系统和投影 1.1.1.1 坐标系统暂用1954年北京坐标系，亦可采用独立坐标系；高程系统采用1985国家高程基准，当采用独立高程系统时，应尽量与1985国家高程基准联测。 1.1.1.2 平面控制采用高斯-克吕格投影，按3°分带计算平面直角坐标。当对控制网有特殊要求时，可以采用任意经度作为中央子午线的独立坐标系统，投影面亦可采用当地平均高程面。 1.1.2 地形图的分幅及编号 1.1.2.1 地形图的分幅图形采用正方形或矩形，其规格为50cm×50cm或40cm×50cm。 1.1.2.2 图幅的编号是按图廓西南角坐标公里数编号，X在前，Y在后，中间加半短线连接。带状测区或小面积测区，亦可按测区统一顺序编号。 1.1.3 地形类别 平地：绝大部分地面坡度在2°以下的地区；丘陵地：绝大部分地面坡度在2°～6°之间的地区；山地：绝大部分地面坡度在6°～25°之间的地区；高山地：绝大部分地面坡度在25°以上的地区。 1.1.4 基本等高距 等高距依据测区地形类别和用图需要，按表1规定选用。一幅图内只采用一种基本等高距，当基本等高距不能显示地貌特征时，应加绘半距等高线。平坦的地区，根据用图需要，也可不绘等高线，仅用高程注记点表示。 表1 基本等高距 比例尺 | 1:500 | 1:1000 | 1:2000 地形类别 | 平地 | 0.5 | 0.5(1.0) | 1.0(0.5) 丘陵地 | 1.0(0.5) | 1.0 | 1.0 山地 | 1.0 | 1.0 | 2.0(2.5) 高山地 | 1.0 | 2.0 | 2.0(2.5) 注：括号内表示依用图需要选用的等高距。 1.1.5 高程注记点 高程注记点一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm²内5～20个。 1.1.6 地形图符号及注记 执行GB7929—87《1:500、1:1000、1:2000地形图图式》的规定。 1.2 地形图的精度 1.2.1 平面位置中误差 内业加密点和地物点，对最近野外控制点的图上点位中误差不得大于表2规定。 表2 中误差 项目 | 加密点 | 地物点 | 地形类别 1.2.2 高程中误差 地形类别 | 平地、丘陵地 | 0.4 | 0.6 山地、高山地 | 0.55 | 0.8 内业加密点、高程注记点和等高线对最近野外控制点的高程中误差不得大于表3规定。 表3 比例尺 | 地形类别 | 注记点中误差 | 等高线中误差 平地 | 0.2 | 0.25 | 1:500 丘陵地 | 0.4(0.2) | 0.5(0.25) 山地 | 0.35 | 0.5 | 0.7 高山地 | 0.5 | 0.7 | 1.0 平地 | 0.2(0.4) | 0.25(0.5) | 1:1000 丘陵地 | 0.35 | 0.5 | 0.7 山地 | 0.5 | 0.7 | 1.0 高山地 | 1.0 | 1.5 | 2.0 平地 | 0.4(0.2) | 0.5(0.25) | 1:2000 丘陵地 | 0.35 | 0.5 | 0.7 山地 | 0.8 | 1.2 | 1.5 高山地 | 1.5 | 2.0 式中：a为高程注记点的高程中误差，m；b为地物点平面位置中误差，m；α为检查点附近的地面坡度。 1.2.3 困难地区的精度要求 困难地区（如林区、阴影覆盖隐蔽区等） 的平面和高程中误差可按表2和表3放宽1/2。 1.2.4 最大误差的规定 中误差的两倍值为最大误差。 1.2.5 在满足本规范成图精度的前提下，经上级主管部门批准，可采用本规范未列入的作业方法。 1.3 基础控制点的密度要求 1.3.1 可作首级像片控制测基起闭点的控制点，称为基础控制点。平面基础控制点包括国家等级三角点、精密导线点、5秒级的小三角点和导线点；高程基础控制点包括国家等级水准点和等外水准点。 1.3.2 测区内平面基础控制点密度应满足每四幅图面积至少有一个点
