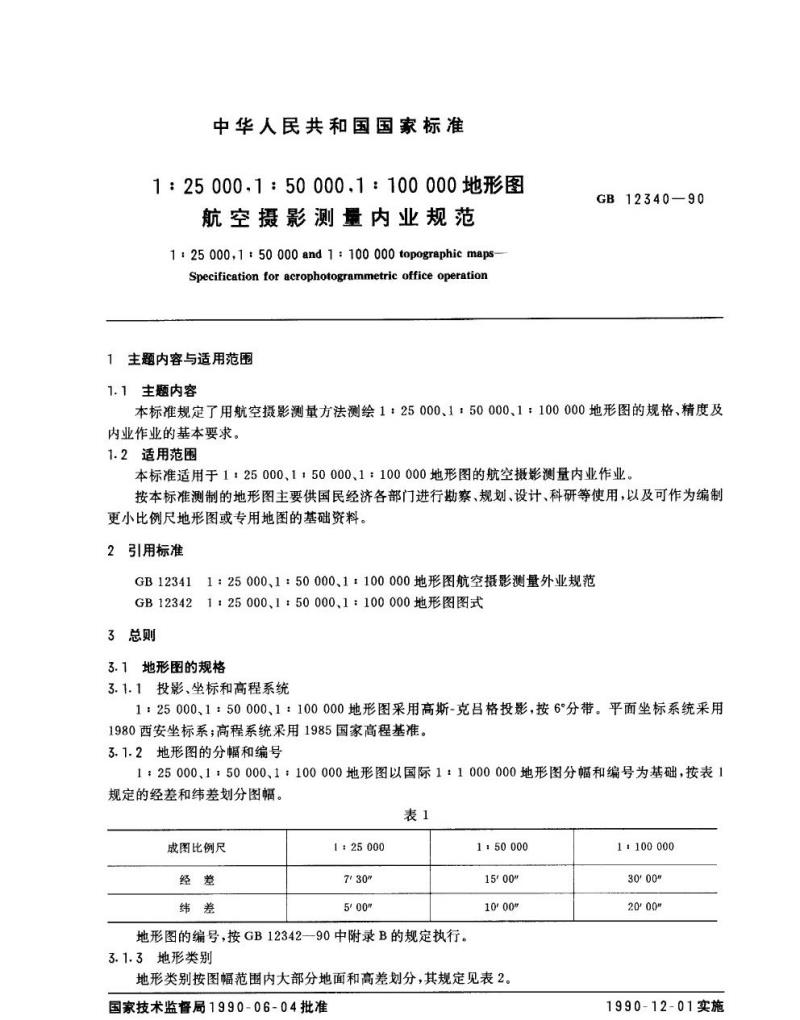

中华人民共和国国家标准 1:25000, 1:50000, 1:100000地形图航空摄影测量内业规范 本标准规定了用航空摄影测量方法测绘1:25000、1:50000、1:100000地形图的规格、精度及内业作业的基本要求。 1 主题内容与适用范围 1.1 主题内容 本标准规定了用航空摄影测量方法测绘1:25000、1:50000、1:100000地形图的规格、精度及内业作业的基本要求。 1.2 适用范围 本标准适用于1:25000、1:50000、1:100000地形图的航空摄影测量内业作业。按本标准测制的地形图主要供国民经济各部门进行勘察、规划、设计、科研等使用，以及可作为编制更小比例尺地形图或专用地图的基础资料。 2 引用标准 GB12341 1:25000、1:50000、1:100000地形图航空摄影测量外业规范 GB12342 1:25000、1:50000、1:100000地形图图式 3 总则 3.1 地形图的规格 3.1.1 投影、坐标和高程系统 1:25000、1:50000、1:100000地形图采用高斯-克吕格投影，按6°分带。平面坐标系统采用1980西安坐标系；高程系统采用1985国家高程基准。 3.1.2 地形图的分幅和编号 1:25000、1:50000、1:100000地形图以国际1:1000000地形图分幅和编号为基础，按表1规定的经差和纬差划分图幅。 表1 成图比例尺 经差 纬差 1:25000 7°30' 5°00' 1:50000 15°00' 10°00' 1:100000 30°00' 20°00' 地形图的编号，按GB12342—90中附录B的规定执行。 3.1.3 地形类别 1:25000、1:50000、1:100000地形图的地形类别按图幅范围内大部分地面和高差划分，具体规定见表2。 表2 地形类别 地面坡度 平地 丘陵地 山地 高山地 2°以下 2°~6° 6°~25° 25°以上 当高差与地面坡度矛盾时，以地面坡度为准。 3.1.4 基本等高距 1:25000、1:50000、1:100000的基本等高距依据测区地形类别不同而有所不同，其规定见表3。一幅图内一般只采用一种基本等高距，当基本等高距不能显示地貌特征时，应加测间曲线，必要时可再加测助曲线。 表3 地形类别 1:25000 1:50000 1:100000 平地 5(2.5) 10 20 丘陵地 5 10 20 山地 10 20 40 高山地 10 20 40 m 基本等高距依测区地形类别不同而有所不同。当地势十分平坦或用图需要时，基本等高距可选用括号内的数值，其高程精度与括号外基本等高距的精度要求相同。 3.1.5 高程注记点 高程注记点应选在明显地物点和地形特征点上，其密度是图上每100cm²内，平地、丘陵地为10～20个，山地、高山地为8～15个。高程注记以米为单位，1:25000成图注至小数点后位，1:50000、1:100000成图注至整米。 3.1.6 地形图的符号和注记 执行GB12342的规定。 3.2 地形图的精度 3.2.1 内业加密点和地物点 对于附近野外控制点的图上点位中误差不得大于表4的规定。 表4 项 直线 内业加密点 地物点 地形类别 平地、丘陵地 0.35 0.50 山地、高山地 0.50 0.75 mm 3.2.2 高程误差 内业加密点、高程注记点和等高线对于附近野外控制点的高程误差不得大于表5的规定。 表5 成图比例尺 地形类别 内业加密点 高程注记点 等高线 1:25000 平地 1.0 1.2 1.5 丘陵地 1.5 2.0 2.5 山地 2.0 3.0 4.0 高山地 3.5 5.0 7.0 1:50000 平地 2.0 2.5 3.0 丘陵地 3.0 4.0 5.0 山地 4.0 6.0 8.0 高山地 7.0 10.0 14.0 1:100000 平地 4.0 5.0 6.0 丘陵地 6.0 8.0 10.0 山地 8.0 12.0 16.0 高山地 14.0 20.0 28.0
