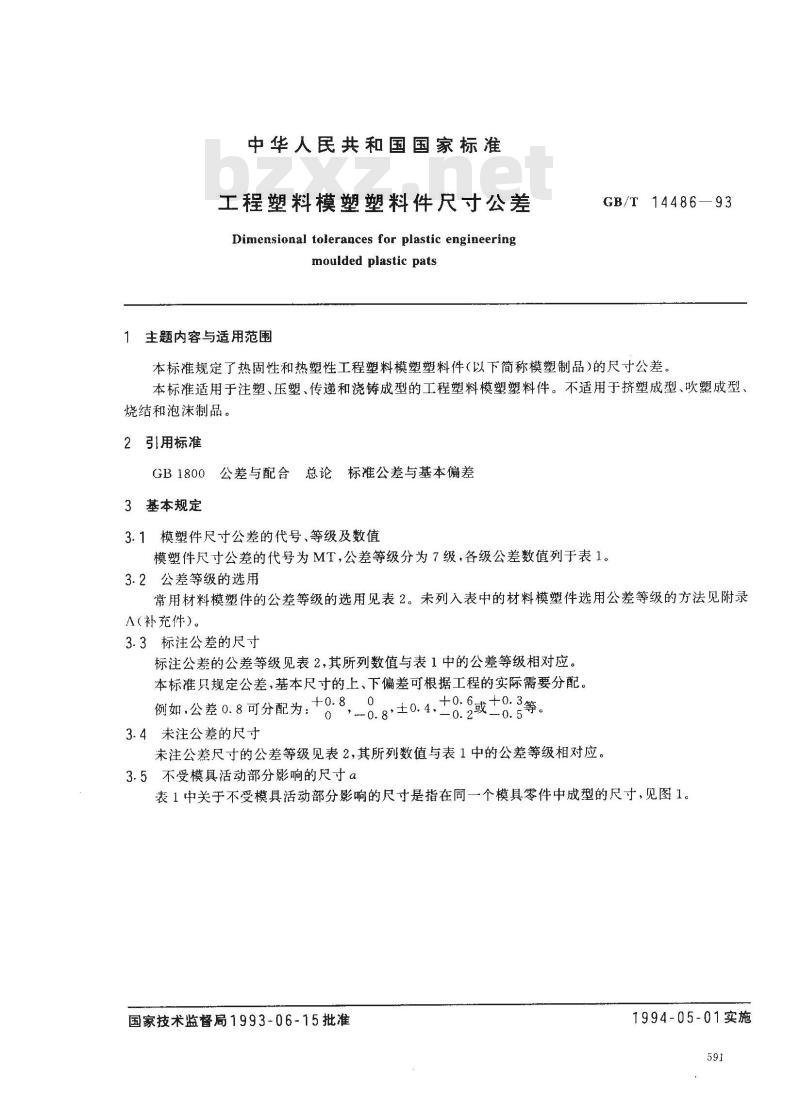

【国家标准(GB)】 工程塑料模塑塑料件尺寸公差

中华人民共和国国家标准
工程塑料模塑塑料件尺寸公差
Dimensional tolerances for plastic engineeringmoulded plastic pats
1主题内容与适用范围
GB/T 14486—93
本标准规定了热固性和热塑性工程塑料模塑塑料件(以下简称模塑制品)的尺寸公差。本标准适用于注塑、压塑、传递和浇铸成型的工程塑料模塑塑料件。不适用于挤塑成型、吹塑成型、烧结和泡沫制品。
引用标准
GB1800公差与配合总论标准公差与基本偏差3基本规定
3.1模塑件尺寸公差的代号、等级及数值模件尺寸公差的代号为MT，公差等级分为7级，各级公差数值列于表1。3.2公差等级的选用
常用材料模塑件的公差等级的选用见表2。未列入表中的材料模塑件选用公差等级的方法见附录A（补充件）。
3.3标注公差的尺寸
标注公差的公差等级见表2,其所列数值与表1中的公差等级相对应。本标准只规定公差，基本尺寸的上、下偏差可根据工程的实际需要分配，+0.6或+0.3等。
例如，公差0.8可分配为：+0.8，°3.4未注公差的尺寸
-0.8±0.4.
未注公差尺寸的公差等级见表2，其所列数值与表1中的公差等级相对应。3.5不受模具活动部分影响的尺寸α表1中关于不受模具活动部分影响的尺寸是指在同一个模具零件中成型的尺寸，见图1。国家技术监督局1993-06-15批准1994-05-01实施

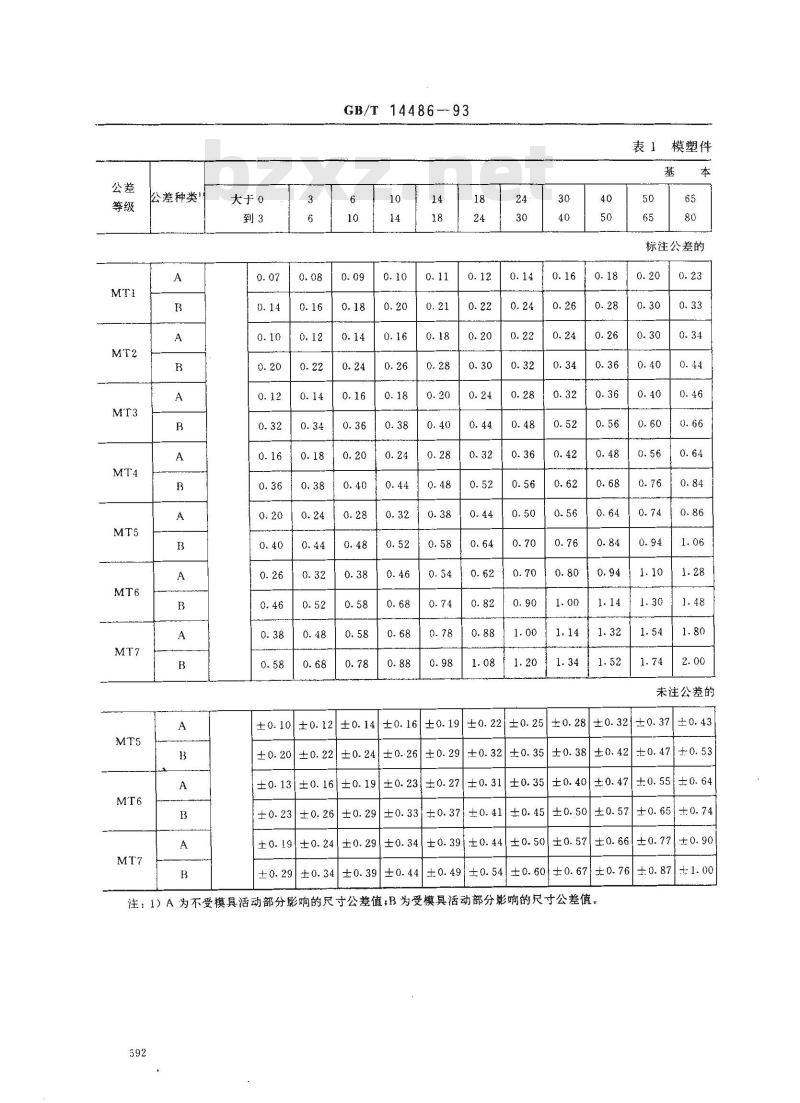

公差种类
大于0
GB/T14486-93
1±0. 161±0. 19
±0.29±0.33±0.37
表1模塑件
标注公差的
未注公差的
±0.32±0.37
8±0.42±0.47±0.53
+0. 47+0. 55 ±0. 64
±0.39±0.44±0.50±0.57±0.66±0.770.90
±0.29±0.34
0.60±0.67
注：1）A为不受模具活动部分影响的尺寸公差值；B为受模具活动部分影响的尺寸公差值。592
+ 0. 87±1. 00

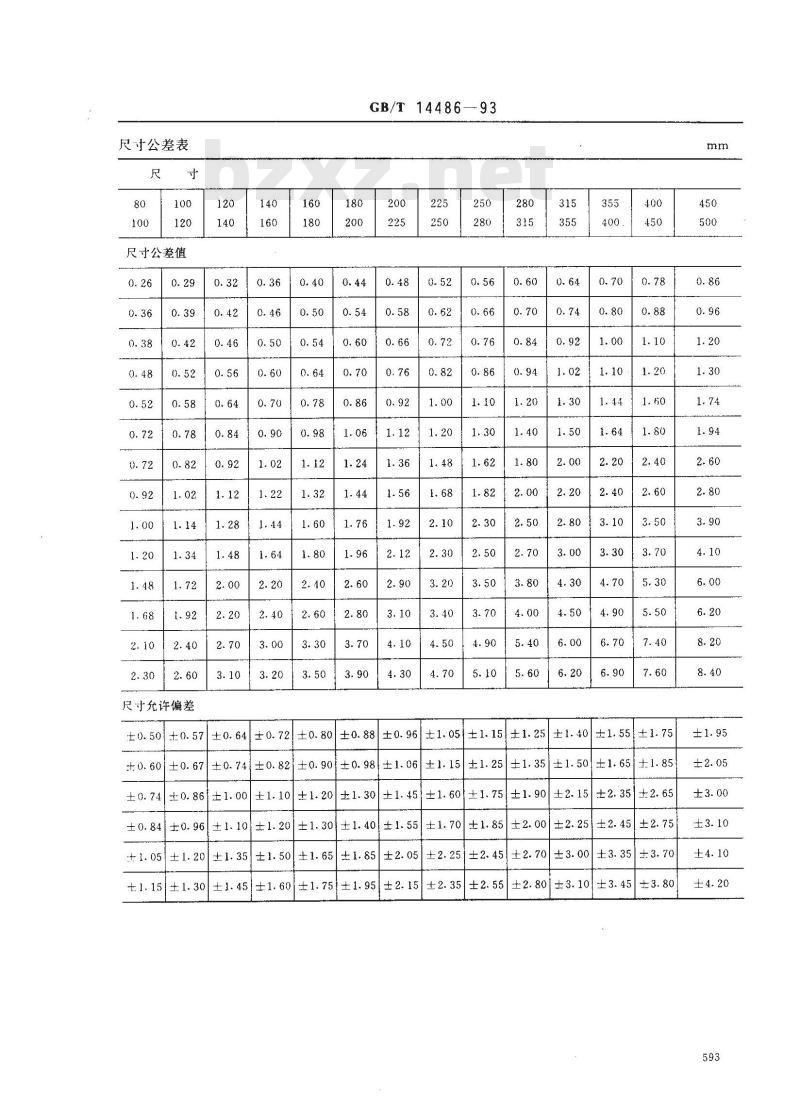

尺寸公差表
尺寸公差值
尺寸允许偏差
±0.50±0.57
+:0.60±0.67
±1. 10±1.20
GB/T14486—93
±0. 98/±1. 06
.201.30
±1.20±1.35±1.50
± 1. 15 ± 1. 30
±1.05±1.15±1.25±1.40±1.55±1.75+1.15
1. 75 + 1. 95 1 2- 15
±2.25|±2.45
±2.55±2.80±3.10
± 2. 45±2. 75

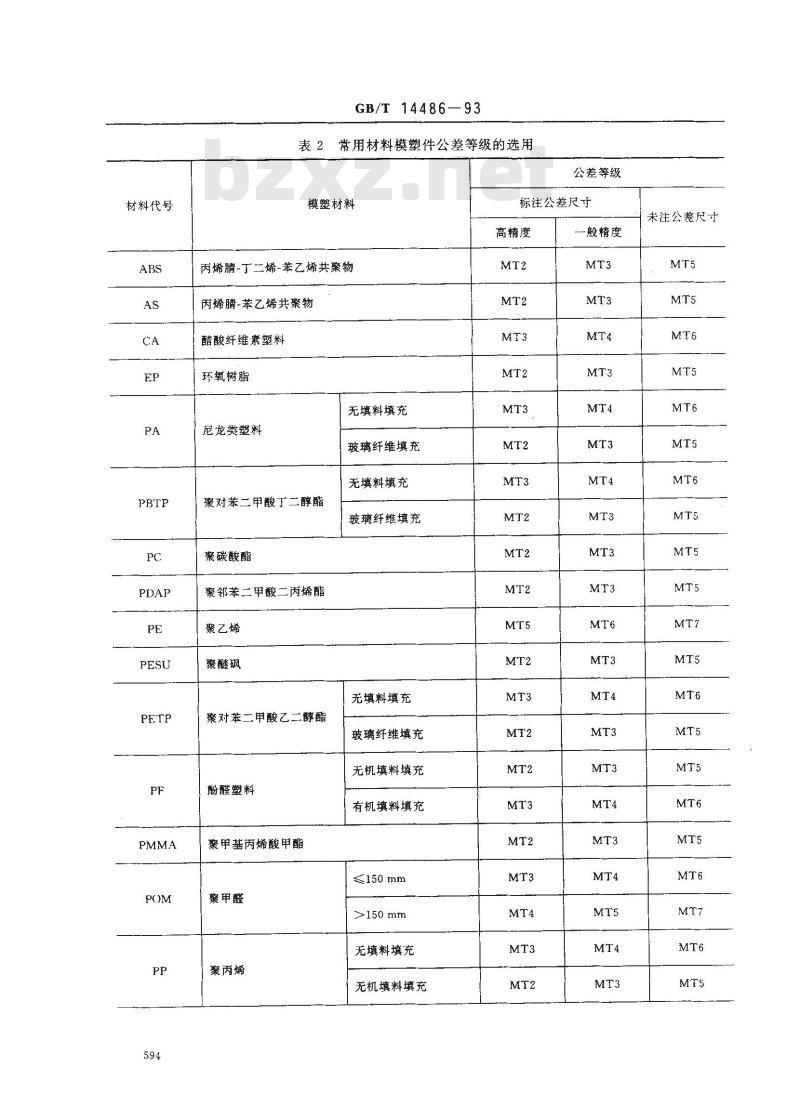

材料代号
GB/T 14486—93
表2常用材料模塑件公差等级的选用模塑材料
丙烯腈-丁二烯-苯乙烯共聚物
丙烯腾-苯乙烯共聚物
醋酸纤维素塑料
环氧树脂
无填料填充
尼龙类塑料
聚对苯二甲酸丁二醇酯
聚碳酸酯
聚邻苯二甲酸二丙烯酯
聚乙烯
聚醚砜
聚对苯二甲酸乙二醇酯
酚醛塑料
聚甲基丙烯酸甲酯
聚甲醛
聚丙烯
玻璃纤维填充
无填料填充
玻璃纤维填充
无填料填充
玻璃纤维填充
无机填料填充
有机填料填充
>150 mm
无填料填充
无机填料填充
公差等级Www.bzxZ.net
标注公差尺寸
高精度
一般精度
未注公差尺寸

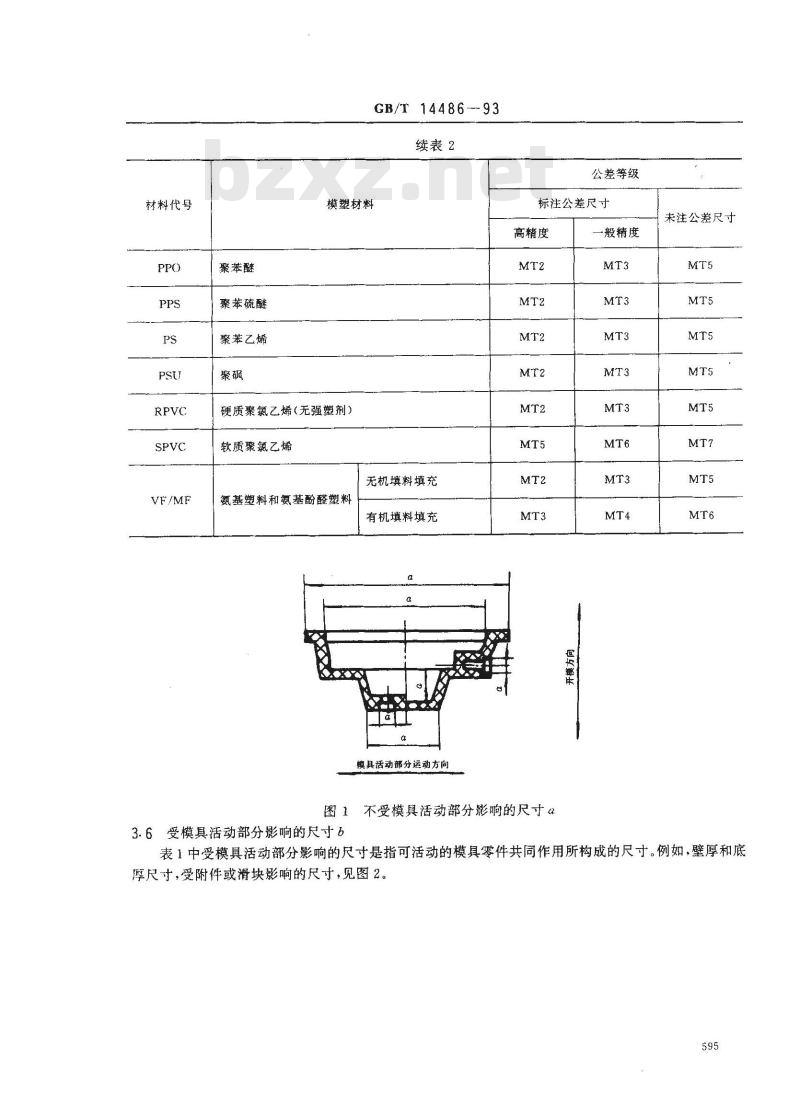

材料代号
聚苯醚
聚苯硫醚
聚苯乙烯
GB/T14486-93
续表2
模塑材料
硬质聚氮乙烯(无强塑剂）
软质聚氯乙烯
无机填料填充
氨基塑料和氨基酚醛塑料
有机填料填充
模具活动部分运动方向
公差等级
标注公差尺寸
高精度
不受模具活动部分影响的尺寸α图1
3.6受模具活动部分影响的尺寸b一般精度
未注公差尺寸
表1中受模具活动部分影响的尺寸是指可活动的模具零件共同作用所构成的尺寸。例如，壁厚和底厚尺寸，受附件或滑块影响的尺寸，见图2。595
GB/T14486-93
模具活动部分运动方向
图2受模具活动部分影响的尺寸63.7脱模斜度
脱模斜度不包括在公差范围之内，如有特殊要求，应在图纸上标明基本尺寸所在的位置，脱模斜度的大小必须在图纸上标出。见图3、4和5。图3成型零件—名义外形
图4脱模斜度“加”成型零件-名义外型图5脱模斜度“减”成型零件—
注：1为内尺寸,a为外尺寸。
4检验条件
-名义外型
模塑件的检验应当在成型之后24h或经“后处理”后，在温度为23土2℃，相对湿度（65土5）%时进行测量。
5尺寸公差的标注
标注方法应符合GB1800的要求。596
A1术语
GB/T 14486-93
附录A
模塑材料公差等级的选用方法
（补充件）
A1.1模塑收缩率VS
在常温下，模塑件与所用模具相应尺寸的差同模具相应尺寸之比，以百分数表示。VS= (1
L/Lw）× 100
式中：VS—模塑收缩率，%
Ls——模塑成型后在标准环境下放置24h后的塑料件尺寸，mm;Lw—模具的相应尺寸,mm。
A1.2径向收缩率VS.
指料流方向的模塑收缩率。
A1.3切向收缩率VS，
指垂直于料流方向的模塑收缩率。A1.4收缩特性值3
表征模塑材料收缩特性的值，以下式表示：3 - Ivs.I+ Ivs.i- {vs.]
式中：3-
收缩特性值，%；
径向收缩率，%，
一切向收缩率，%。
A2确定模塑材料公差等级的方法根据模塑材料的收缩特性值选用公差等级，见表A1。收缩特性值和选用的公差等级
收缩特性值
>1～2
≥2～3
高精度
标注公差尺寸
公差等级
一般精度
（A1）
.（A2)
未注公差尺寸
附加说明：
本标推由机械电子工业部提出。GB/T14486—93
本标准由全国塑料标准化技术委员会机械工业塑料制品分会归口。本标准由成都科技大学、上海材料研究所负责起草。本标准主要起草人申开智、陈晓宏、吴正元、常洁君、张春风。598
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
