【国家标准(GB)】 电风扇电耗限定值及测试方法

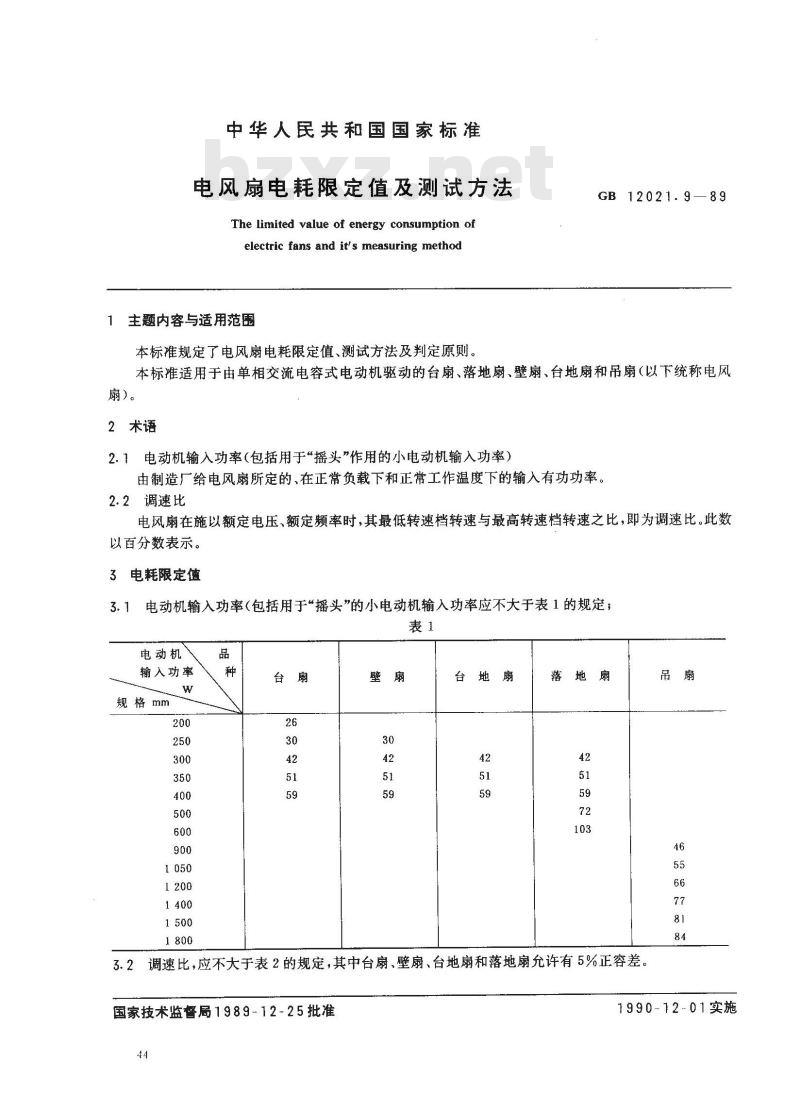

中华人民共和国国家标准
电风扇电耗限定值及测试方法
The limited value of energy consumption ofelectric fans and it's measuring method主题内容与适用范围
本标准规定了电风扇电耗限定值、测试方法及判定原则。GB12021.9—89
本标准适用于由单相交流电容式电动机驱动的台扇、落地扇、壁扇、台地扇和吊扇（以下统称电风扇)。
2术语
2.1电动机输入功率（包括用于“摇头”作用的小电动机输入功率）由制造厂给电风扇所定的、在正常负载下和正常工作温度下的输入有功功率。2.2调速比
电风扇在施以额定电压、额定频率时，其最低转速档转速与最高转速档转速之比，即为调速比。此数以百分数表示。
3电耗限定值
3.1电动机输入功率（包括用于“摇头”的小电动机输入功率应不大于表1的规定；表1
电动机
输入功率
规格mm
台地扇
落地扇

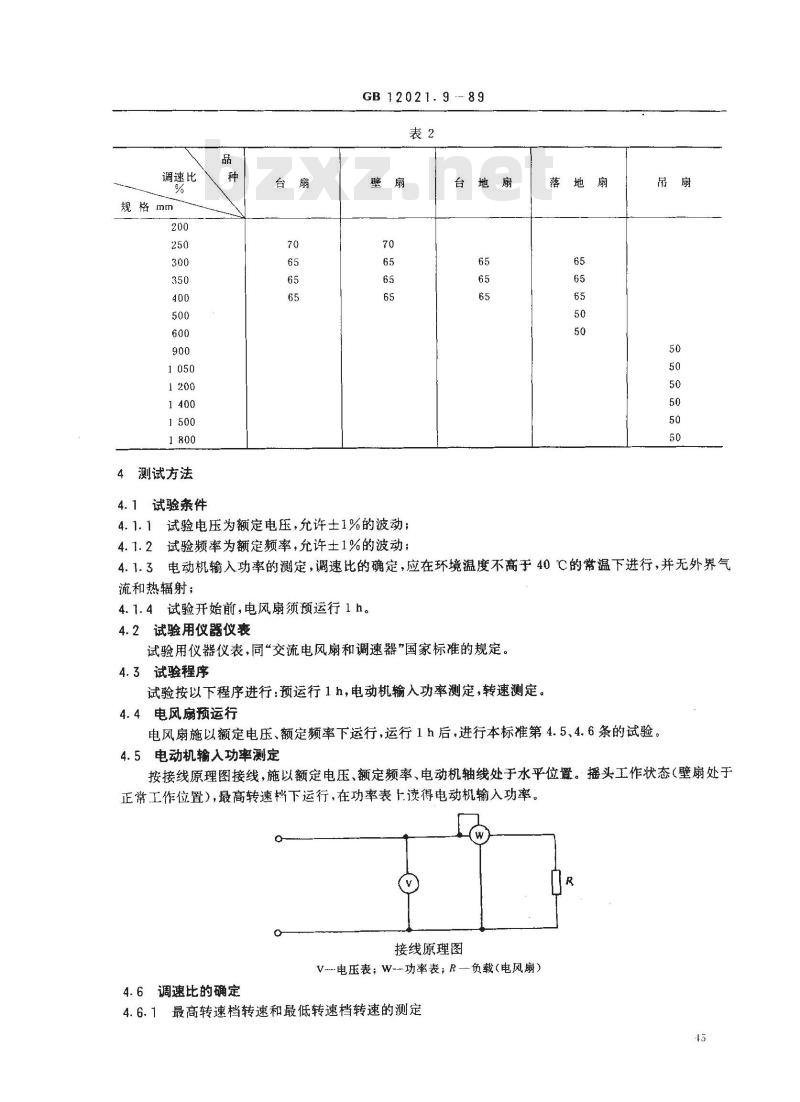

3.2调速比，应不大于表2的规定，其中台扇、壁扇、台地扇和落地扇允许有5%正容差。国家技术监督局1989-12-25批准44
1990-12-01实施
调速比
4测试方法
4.1试验条件
GB12021.9--89
4.1.1试验电压为额定电压，充许士1%的波动；4.1.2试验频率为额定频率，允许±1%的波动；台地扇
落地扇
4.1.3电动机输入功率的测定，调速比的确定，应在环境温度不高于40℃的常温下进行，并无外界气流和热辐射；
4.1.4试验开始前，电风扇须预运行1h。4.2试验用仪器仪表
试验用仪器仪表，同“交流电风扇和调速器”国家标准的规定。4.3试验程序
试验按以下程序进行：预运行1h，电动机输入功率测定，转速测定。4.4电风扇预运行
电风扇施以额定电压、额定频率下运行，运行1h后，进行本标准第4.5、4.6条的试验。4.5电动机输人功率测定
按接线原理图接线，施以额定电压、额定频率、电动机轴线处于水平位置。摇头工作状态（壁扇处于正常工作位置），最高转速档下运行，在功率表上读得电动机输入功率。接线原理图
V~--电压表；W--功率表；R—负载（电风扇）4.6调速比的确定
4.6.1最高转速档转速和最低转速档转速的测定45
GB 12021.9—89

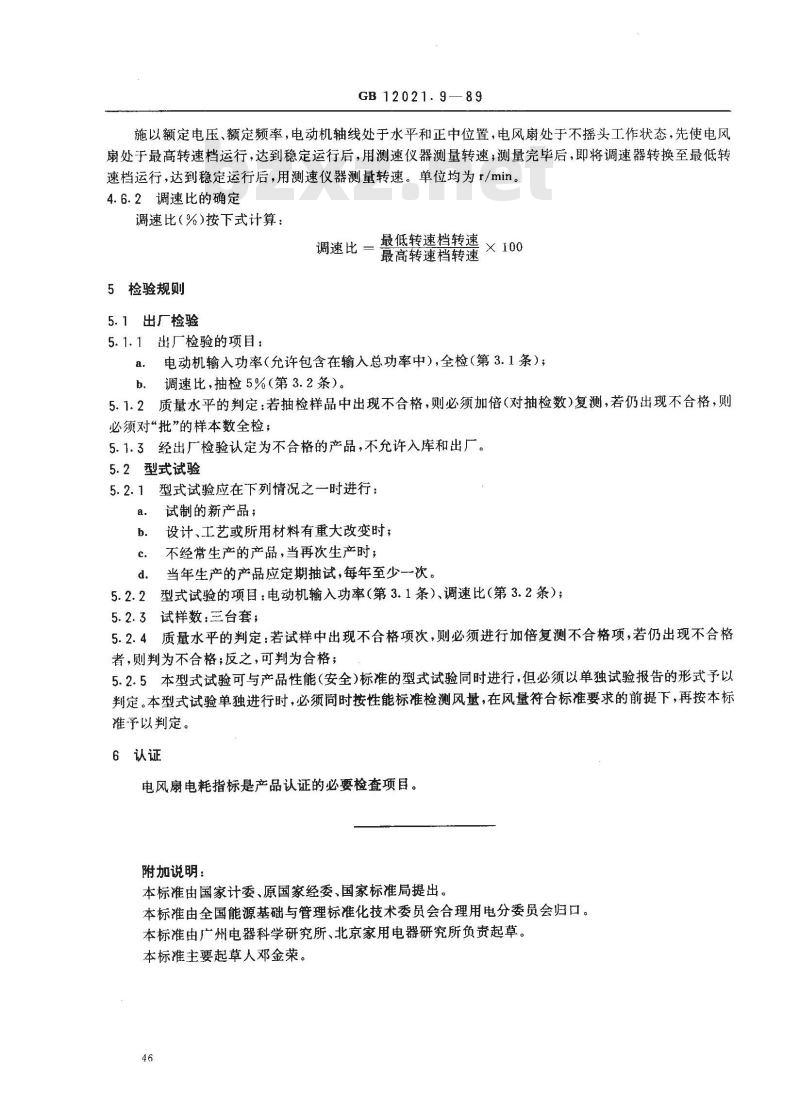

施以额定电压、额定频率，电动机轴线处于水平和正中位置，电风扇处于不摇头工作状态，先使电风扇处于最高转速档运行，达到稳定运行后，用测速仪器测量转速；测量完毕后，即将调速器转换至最低转速档运行，达到稳定运行后，用测速仪器测量转速。单位均为r/min。4.6.2调速比的确定
调速比（%）按下式计算：
调速比
5检验规则
5.1出厂检验
5.1.1出厂检验的项目：
最低转速档转速
最高转速档转速
电动机输入功率（允许包含在输入总功率中），全检（第3.1条）；a.
调速比，抽检5%（第3.2条）。
5.1.2质量水平的判定：若抽检样品中出现不合格，则必须加倍（对抽检数)复测，若仍出现不合格，则必须对“批”的样本数全检；
5.1.3经出厂检验认定为不合格的产品，不允许入库和出厂。5.2型式试验免费标准bzxz.net
型式试验应在下列情况之一时进行：5.2.1
试制的新产品；
设计、工艺或所用材料有重大改变时；不经常生产的产品，当再次生产时；当年生产的产品应定期抽试，每年至少一次。5.2.2型式试验的项目：电动机输入功率（第3.1条）、调速比（第3.2条）；5.2.3试样数：三台套，
5.2.4质量水平的判定：若试样中出现不合格项次，则必须进行加倍复测不合格项，若仍出现不合格者，则判为不合格；反之，可判为合格；5.2.5本型式试验可与产品性能（安全）标准的型式试验同时进行，但必须以单独试验报告的形式予以判定。本型式试验单独进行时，必须同时按性能标准检测风量，在风量符合标准要求的前提下，再按本标准予以判定。
6认证
电风扇电耗指标是产品认证的必要检查项目。附加说明：
本标准由国家计委、原国家经委、国家标准局提出。本标准由全国能源基础与管理标准化技术委员会合理用电分委员会归口。本标准由广州电器科学研究所、北京家用电器研究所负责起草。本标准主要起草人邓金荣。
