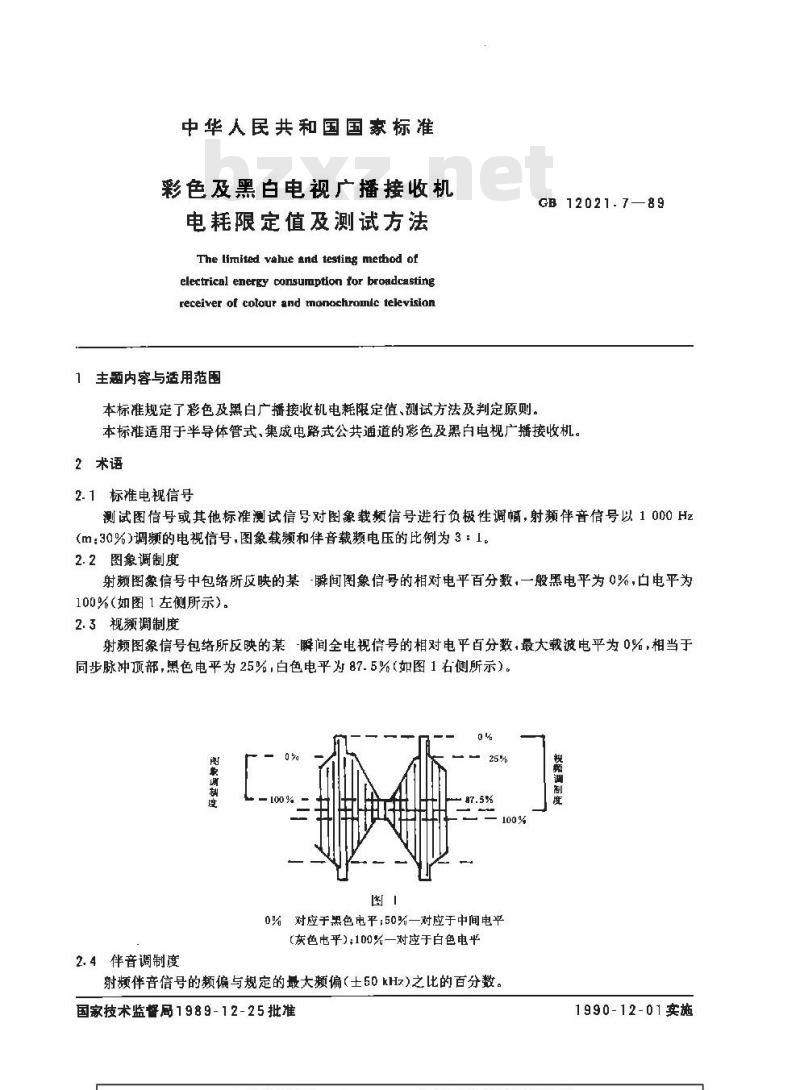

中华人民共和国国家标准
彩色及黑白电视广播接收机
电耗限定值及测试方法
The limited vahue and tesling method ofelectrical energy consumptlon for broadcastingreceiver of colour and nonochromde television1主题内容与适用范围
本标准规定了彩色及黑白广播接收机电耗限定值、测试方法及判定原则。GB 12021.7—89
本标准适用于半导体管式、集成电路式公共通道的彩色及黑白电视广播接收机。2术语
2.1标准电视信号
测试图信号或其他标准测试信号对图象载频信号进行负极性调幅，射频伴音信号以1000Hz(m：30%）调频的电视信号，图象载频和伴音载频电压的比例为3：1。2.2图象调制度
射额图象信号中包络所反映的某-瞬间图象信号的相对电平百分数，一般黑电平为0%，电平为100%如图1左侧所示)。
2.3视频调制度
射频图象信号包络所反映的某-瞬间全电视信号的相对电平百分数，最大载波电平为0%，相当于同步脉冲顶部，黑色电平为25%，白色电平为87.5%(如图1右侧所示）。0
開款咽制度
2.4伴音调制度
0%对应于黑色电平;50%一对应于中间电平(灰色电平);100%一对应于白色电平射频伴音信号的频偏与规定的最大频偏（士50 kHz)之比的百分数。国家技术监督局1989-12-25批准视颜调制度
1990-12-01实施

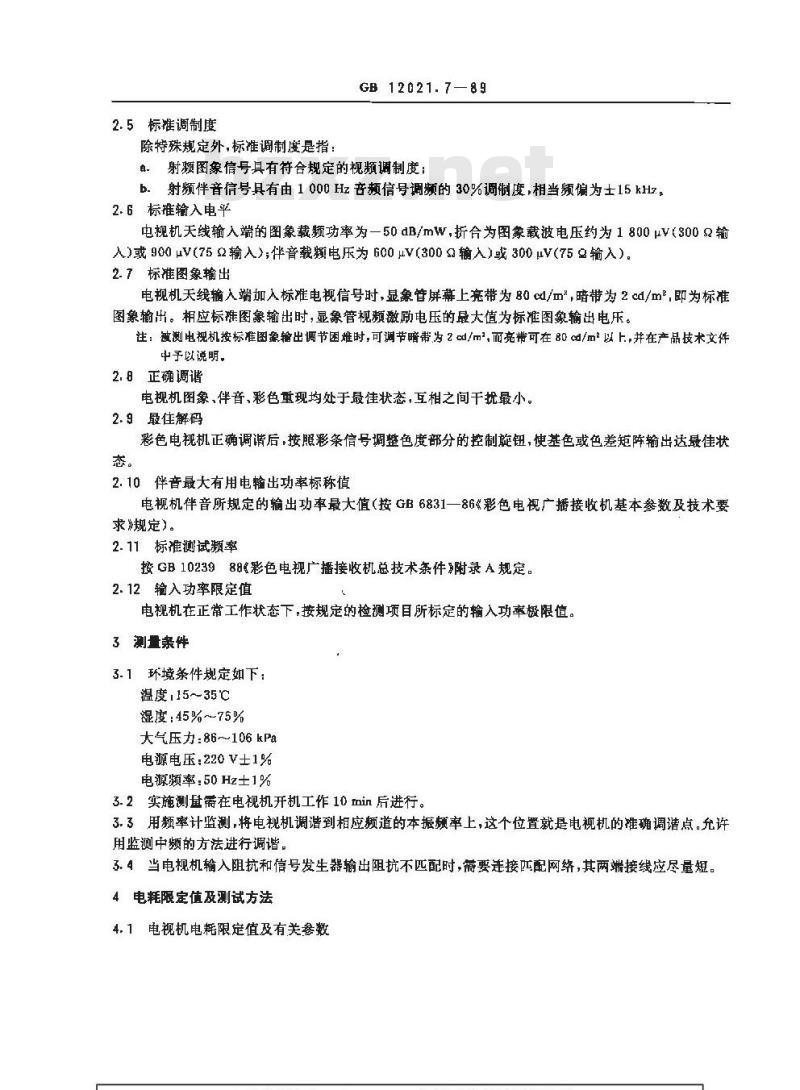

2.5标准调制度
除特殊规定外，标准调制度是指：GB 12021.789
l射频图象信号其有符合规定的视频调制度：射额伴音信号具有由1000Hz音额信号调额的30%调制度，相当频偏为士15kHz。b
2.6标准输入电平
电视机天线输入端的图象载频功率为一50dB/mW.折合为图象载波电压约为1800μV(3002输人)或900V(75输入）；伴音载额电压为600μV(300输入）或300μV(75输入）。2.7标准图象输出
电规机天线输入端加入标准电视信号时，显象管屏幕上亮带为80c/m，暗带为2cd/m*，即为标准图象输出。相应标准图象输出时，显象管视频激励电压的晟大值为标准图象输出电压。注：被测电视机按标准图象输出调节困难时，可调节暗带，为2cd/m，而亮带可在80c/m以上，并在产品技术文件中于以说明。
2.8正确调谐
电视机图象、伴音、彩色重现均处于最佳状态，互相之间干扰最小。2.9最住解码
彩色电视机正确调谐后，接照彩条信号调整色度部分的控制旋钮，使基色或色差矩阵输出达最佳状态。
2.10伴音最大有用电翰出功率标称值电视机伴音所规定的输出功率最大值（按GB6831—86《彩色电视广播接收机基本参数及技术要求规定）。
2.11标准测试频率
按GB1023988彩色电视广播接收机总技术条件》附录A规定。2.12输入功率限定值
电规机在正常工作状态下，按规定的检测项目所标定的输入功率极限值。3测量紊件
3.1环境条件规定如下：
温度，15~35℃
湿度：45%~75%
大气压力：86106kPa
电源电压：220V士1%
电源频率：50Hz士1%
3.2实施测量带在电视机开机工作 10 nin 后进行。3.3用频率计监测，将电视机调谐到相应频道的本振频率上，这个位置就是电视机的准确调谐点。允许用监测中频的方法进行调谐。
3.4当电规机输入阻抗和信号发生器输出阻抗不匹配时，箭要连接匹配网络，其两端接线应尽量短。4电耗限定值及测试方法

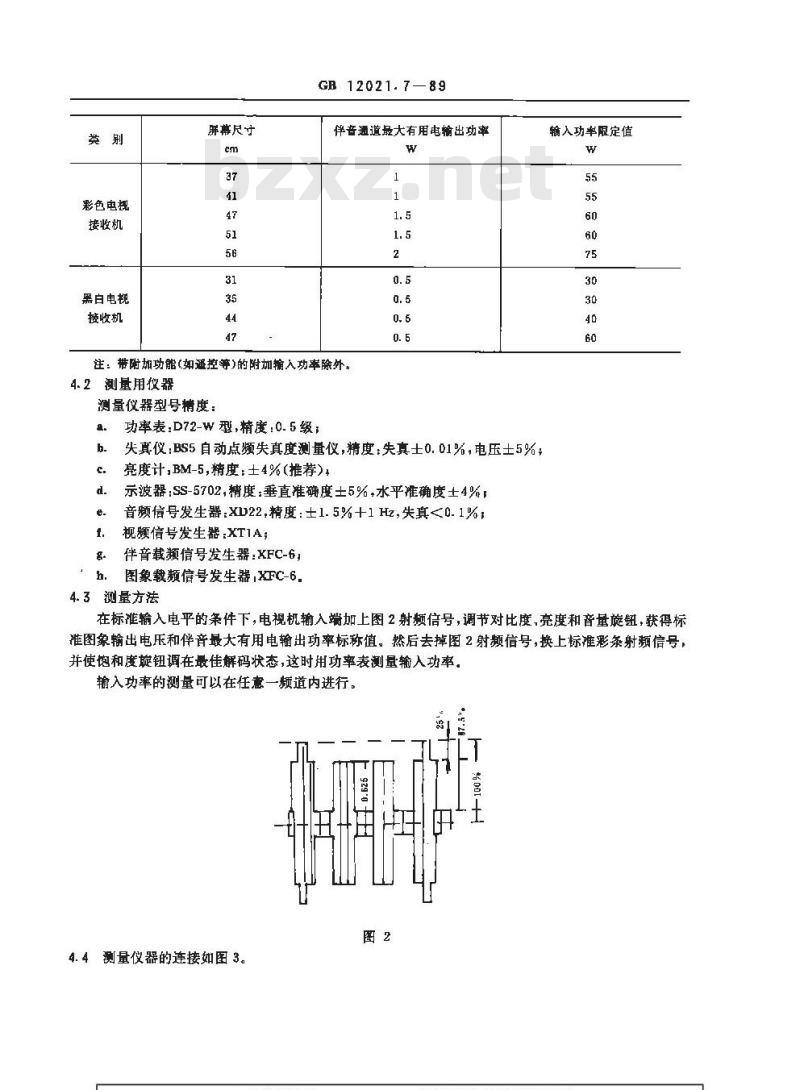

4.1电视机电耗限定值及有关参数类别
彩色电视
接收机
黑白电视
接收机
屏幕尺寸
GB 12021.7—89
伴音通道最大有用电输出功率
注：带附加功能(如逐控等)的附加输入功率除外。4.2测量用仪器
测量仪器型号精度：
功率表：D72-W型，精度：0.5级；p
失真仪：BS5自动点频失真度测量仪，精度：失真士0.01%，电压土5%；毫度计,BM-5,精度：土4%(推荐)示波器：SS-5702，精度：垂直准确度±5%，水平准确度土4%音频信号发生器：XV22，精度：士1.5%+十1Hz，失真≤0.1%视额信号发生器XT1A；
伴音载频信号发生器：XFC-6,
图象载频信号发生器，XFC-6，
4.3测量方法
输入功率限定值
在标准输入电平的条件下，电视机输入端加上图2射频信号，调节对比度，亮度和音量旋钮，获得标准图象输出电压和伴音最大有用电输出功率标称值。然后去掉图2射频信号，换上标准彩条射颖信号，并使饱和度旋钮调在最佳解码状态，这时用功率表测量输人功率。输入功率的测量可以在任意一频道内进行。图2

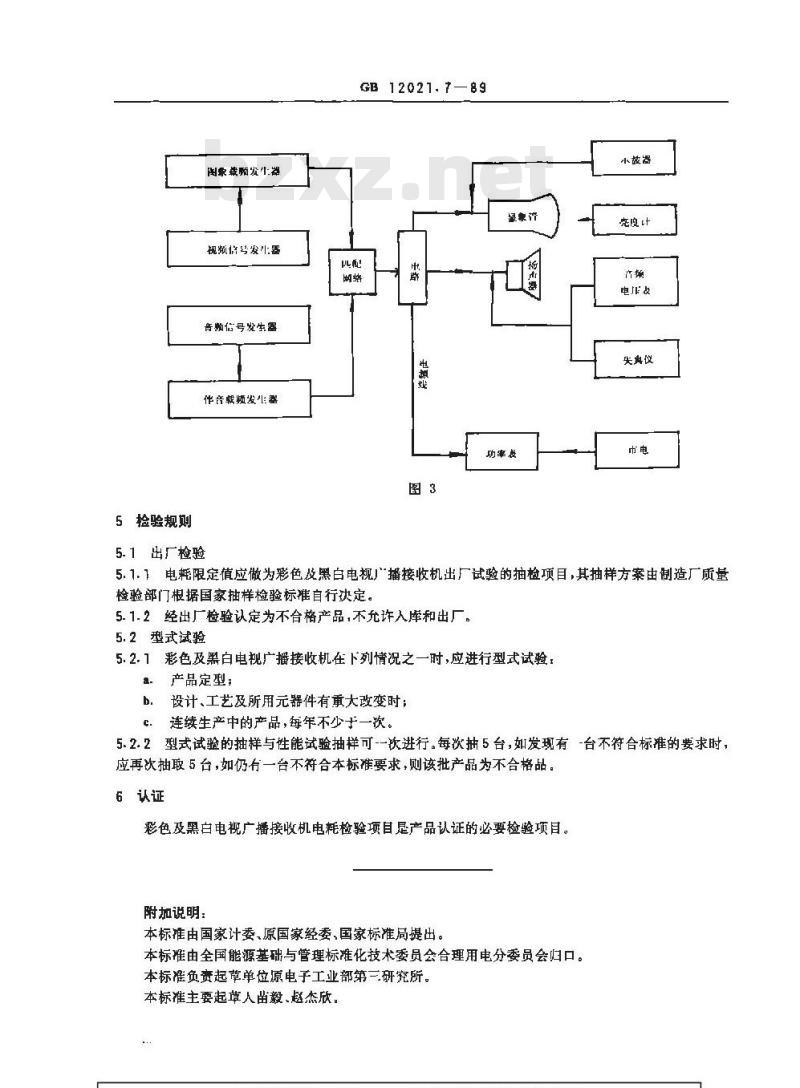

4.4测量仪器的连接如图3。下载标准就来标准下载网
5捡验规则
图象裁响发!器
视频信号发牛署
音购信号发生器
伴音较频发器
5.1出厂检验
GB 12021.7—89
电龈綫
绿教节
功率慢
小滋器
充度计
失典仪
5.1.1电耗限定值应做为彩色及黑白电规播接收机出厂试验的抽检项目，其抽样方案由制造厂质量检验部门根据国家抽样检验标准自行决定。5.1.2经出厂检验认定为不合格产品，不允许入库和出厂。5.2型式试验
5.2.1彩色及黑白电规广播接收机在下列情况之一时，应进行型式试验，产品定型；
设计、工艺及所用元器件有重大改变时；c.
连续生产中的产品，每年不少于一次。5.2.2型式试验的抽样与性能试验抽样可-一次进行。每次抽5台，如发现有-台不符合标准的要求时，应再次抽取5台，如仍勺一台不符合本标准要求，则该批产品为不合格品。6认证
彩色及黑白电视广播接收机电耗检验项目是产品认证的必要检验项目。附加说明：
本标由国家计委.原国家经委，国家标准局提出，本标由全国能源基础与管理标难化技术委员会合理用电分委员会归口。本标准负责起草单位原电子工业部第研究所。本标准主要起草人苗毅、赵杰欣。
