割灌机--手感振动测定方法bzxZ.net
Brush saws-Measurements of hand-transmittedvibration
1993-02-16发布
国家技术监督局
1993-08-01实施

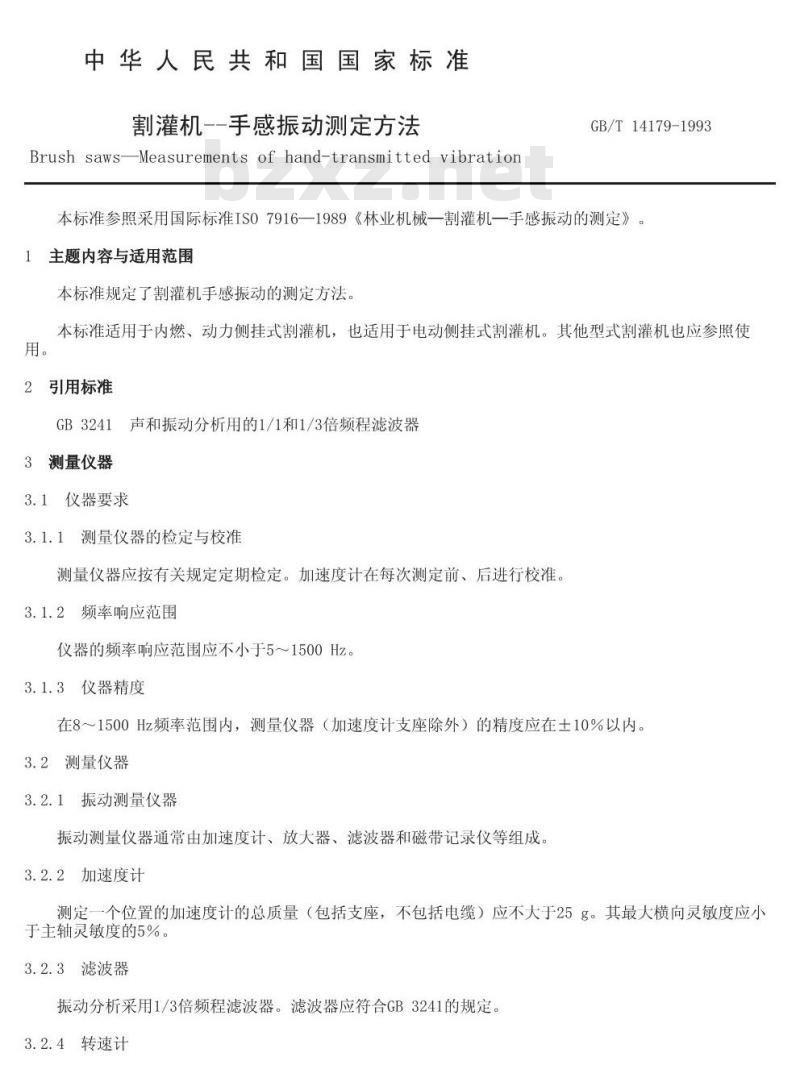

中华人民共和国国家标准
割灌机一一手感振动测定方法
Brush sawsMeasurements of hand-transmittedvibrationGB/T14179-1993
本标准参照采用国际标准IS07916一1989《林业机械一割灌机一手感振动的测定》。1主题内容与适用范围
本标准规定了割灌机手感振动的测定方法。本标准适用于内燃、动力侧挂式割灌机，也适用于电动侧挂式割灌机。其他型式割灌机也应参照使用。
2引用标准
GB3241声和振动分析用的1/1和1/3倍频程滤波器3测量仪器
3.1仪器要求
3.1.1测量仪器的检定与校准
测量仪器应按有关规定定期检定。加速度计在每次测定前、后进行校准3.1.2频率响应范围
仪器的频率响应范围应不小于5～1500Hz。3.1.3仪器精度
在8～1500Hz频率范围内，测量仪器（加速度计支座除外）的精度应在土10%以内。3.2测量仪器
3.2.1振动测量仪器
振动测量仪器通常由加速度计、放大器、滤波器和磁带记录仪等组成。3.2.2加速度计
测定一个位置的加速度计的总质量（包括支座，不包括电缆）应不大于25g。其最大横向灵敏度应小于主轴灵敏度的5%。
3.2.3滤波器
振动分析采用1/3倍频程滤波器。滤波器应符合GB3241的规定。3.2.4转速计
转速计的精度应不大于读数的土2.5%。4测定规范
4.1加速度计的位置和安装
4.1.1加速度计的位置和方向

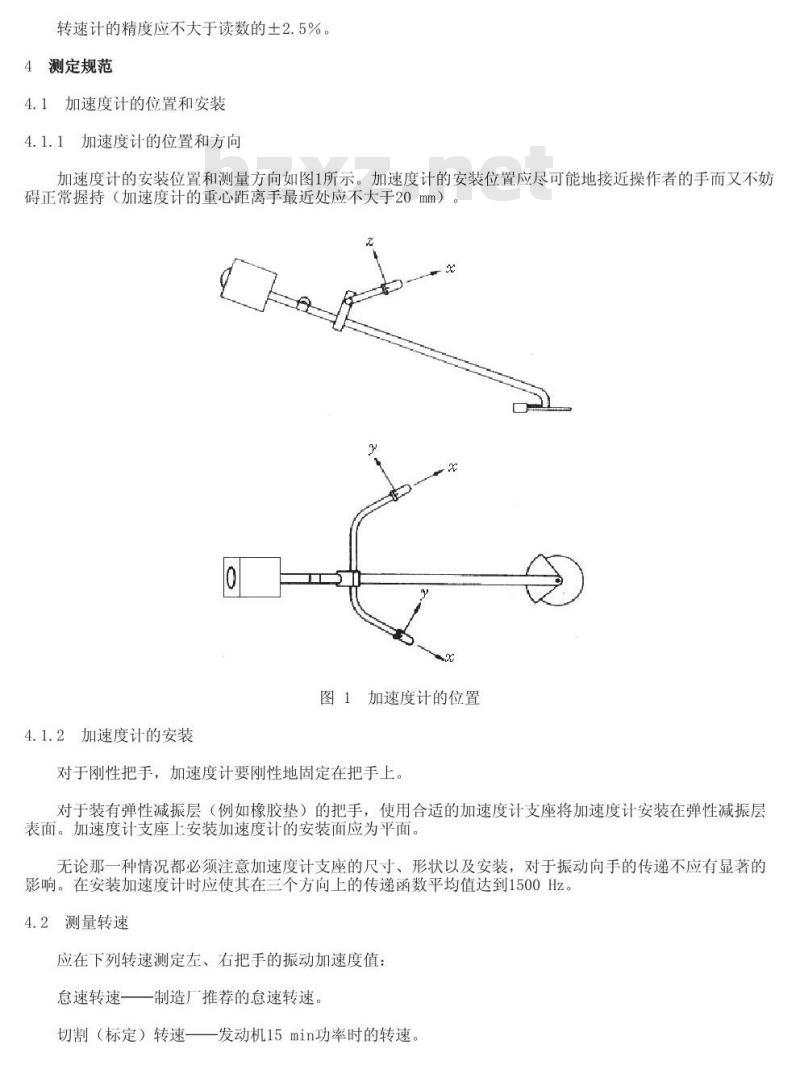

加速度计的安装位置和测量方向如图1所示。加速度计的安装位置应尽可能地接近操作者的手而又不妨碍正常握持（加速度计的重心距离手最近处应不大于20mm）图1加速度计的位置
4.1.2加速度计的安装
对于刚性把手，加速度计要刚性地固定在把手上。对于装有弹性减振层（例如橡胶垫）的把手，使用合适的加速度计支座将加速度计安装在弹性减振层表面。加速度计支座上安装加速度计的安装面应为平面。无论那一种情况都必须注意加速度计支座的尺寸、形状以及安装，对于振动向手的传递不应有显著的影响。在安装加速度计时应使其在三个方向上的传递函数平均值达到1500Hz。4.2测量转速
应在下列转速测定左、右把手的振动加速度值：怠速转速一一制造厂推荐的怠速转速。切割（标定）转速一一发动机15min功率时的转速。高速空转转速一一制造厂规定的最高转速，读数期间，汽油机转速应保持在测定转速的土210r/min以内。转速计的安放位置应既便于操作者监控汽油机的转速，文不影响其操作割灌机。4.3割灌机的状态
测定应在处于正常工作状态下的割灌机上进行。在开始测定以前应按制造厂的使用说明书调整化油器和点火系统：油箱至少要加入半箱燃油；试运转和预热汽油机。圆锯片应是新件，并按制造厂的规定修磨锋利，使其具有最佳切割性能4.4操作割灌机的姿态

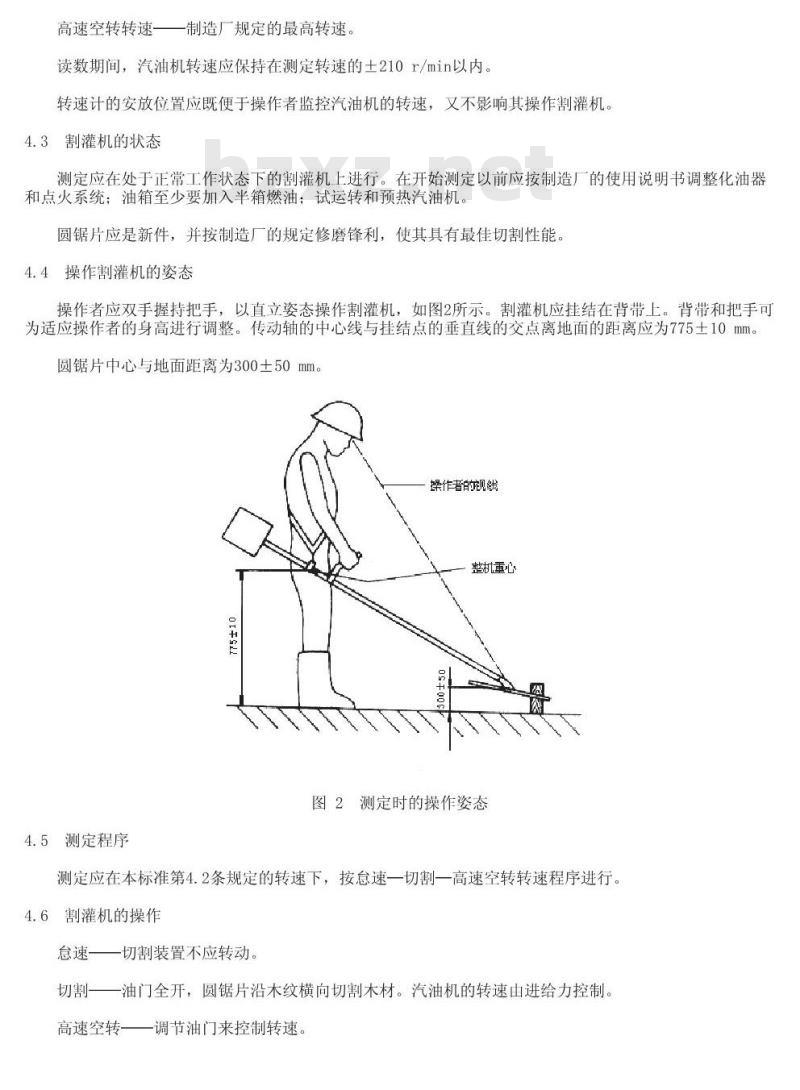

操作者应双手握持把手，以直立姿态操作割灌机，如图2所示。割灌机应挂结在背带上。背带和把手可为适应操作者的身高进行调整。传动轴的中心线与挂结点的垂直线的交点离地面的距离应为775土10mm。圆锯片中心与地面距离为300土50mm。操作者的观线
整机重心
图2测定时的操作姿态
4.5测定程序
测定应在本标准第4.2条规定的转速下，按急速一切割一高速空转转速程序进行。4.6割灌机的操作
急速一一切割装置不应转动。
切割一一油门全开，圆锯片沿木纹横向切割木材。汽油机的转速由进给力控制。高速空转—一调节油门来控制转速。4.7测定用木材
测定应采用生长良好的新鲜针叶树材（软材）或与此相当的木材。切口应开在木材无节疤的部位测定时木材应排列成条状，牢固地垂直固定于地面。其厚度约为圆锯片和压板半径之差的2/3，在切割方向上的宽度以能得到稳定的切割速度为准。4.8电噪声
测定中汽油机及电缆的电噪声对测定的干扰不得超过实测值的5%（推荐采用抗干扰火花塞）。数据的取得和处理
5.1测量表示单位
表示振动量值的基本量是加速度。单位为：m/s2。振动加速度量值用均方根值，即有效值表示。振动量级也可采用dB表示。
5.2数据测定
5.2.1实测值

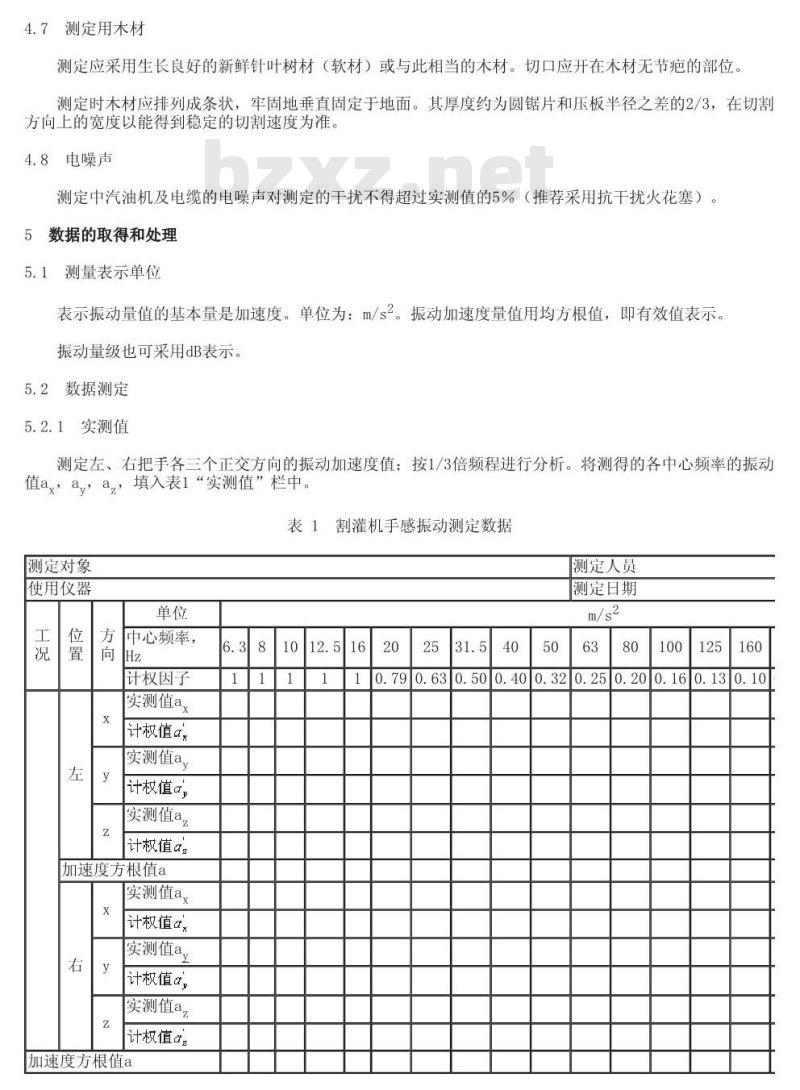

测定左、右把手各三个正交方向的振动加速度值；按1/3倍频程进行分析。将测得的各中心频率的振动值ax，ay，az，填入表1“实测值”栏中。表1割灌机手感振动测定数据
测定对象
使用仪器
中心频率，
计权因子
实测值ax
计权值α
实测值ay
计权值a，
实测值az
计权值α：
加速度方根值a
实测值ax
计权值αx
实测值ay
计权值a，
实测值az
计权值
加速度方根值a
测定人员
测定日期
5.2.2测定次数
按本标准第4.5条规定，按怠速一切割一高速空转转速程序重复测定5次。有每一种转速下，按本标准第5.2.1规定测得的实测值应为5组。5.3数据处理
5.3.1计权加速度
按图3所示，将测得的三个正交方向的加速度值ax，ay，az，根据手感振动频率计权特性，见附录A，进行计权处理，即将各中心频率的实测值分别乘以相应的计权因子，得计权加速度值“αj-，并填入表1“计权值”栏中。
5.3.2加速度方根值
按图3所示，将三个正交方向的计权加速度值“%%%，处理成一个综合的振动值，即三个方向的计权加速度平方和的方根值（简称加速度方根值）Va,）+（a,）+(a）-“，并填入表1“加速度方根值”栏中。
5.3.3加速度方根值的均方根值
将所求得的三种不同操作工况，左、右把手各5组加速度方根值的最大值分别填入表2中，并分别计算左、右把手不同操作工况下的计权加速度总和ah、w，即：4w-V(+++a+)75，并填入表2。磁带记录仪
5.3.4测定数据的可靠性
带通滤波器
读取有效值
记权处理
fe.)+ (a,)+(a,)
图3加速度方根值的计算
同一操作工况下的5组加速度方根值的最大值的差值应不大于6dB。如果超出这个范围，应按怠速一切割一高速空转转速程序重复进行测定，直到连续的5次测定值经数据处理后，同一操作工况下的5组加速度方根值的最大值的差值不大于6dB为止。6测定报告
测定报告应包括下列内容：
测定日期：
测定地点：
测定人员和操作者：
割灌机的说明：制造厂、型号、编号、切割装置、把手类型等：测量仪器；
加速度计安装的说明并附图；
切割木材的说明：树种、规格、含水率等：测定结果：按表2填写测定结果报告：必要时，还要附有频谱分析图。表2割灌机手感振动测定结果报告计权加速度总和an、w，m/s2
操作工况
高速空转
左把手
测定值
ah、w
附录A
手感振动频率计权特性
（补充件）
右把手
测定值
ah、w
求计权加速度值，见本标准第5.3.1条，所用手感振动频率计权值按手感振动频率计权值表的规定Al
手感振动频率计权值表
中心频率，Hz
计权值，dB
计权因子
手感振动频率计权特性曲线见图A1。A2
56.##1012.5 1620
附加说明：
本标准由中华人民共和国林业部提出。68
10001250
本标准由全国林业机械标准化技术委员会归口。本标准由哈尔滨林业机械研究所负责起草，本标准主要起草人周永钊。
自本标准实施之日起，原中华人民共和国林业部发布的ZBB96005—85《便携式割灌机手感振动的测定方法》作废，
