【国家标准(GB)】汽车空气滤清器接头 A型和B型

本网站发布时间： 2024-07-28 06:40:34

GB/T14169-1993
已作废
　点击下载此标准

基本信息

标准号：
GB/T 14169-1993
标准名称：
汽车空气滤清器接头 A型和B型
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1993-03-01
实施日期：
1993-07-01
作废日期：
2007-09-29
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
41.69 KB

标准分类号

标准ICS号：
道路车辆工程>>道路车辆内燃机>>43.060.20增压冲气、进气/排气管路系统
中标分类号：
车辆>>汽车发动机>>T13进排气与燃油供给系统

关联标准

替代情况：
调整为QC/T 754-2006
采标情况：
≡ISO 7312-84

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：6，字数：7千字
标准价格：
8.0 元

其他信息

复审日期：
2004-10-14
起草单位：
长春汽车研究所
归口单位：
全国汽车标准化技术委员会
发布部门：
国家技术监督局
主管部门：
国家发展和改革委员会
相关标签：
汽车空气滤清器接头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了汽车空气滤清器的进口、出口、曲轴箱通风口、堵塞指示器接头等尺寸规范。本标准适用于载货汽车空气滤清器。 GB/T 14169-1993 汽车空气滤清器接头 A型和B型 GB/T14169-1993

标准内容

部分标准内容：

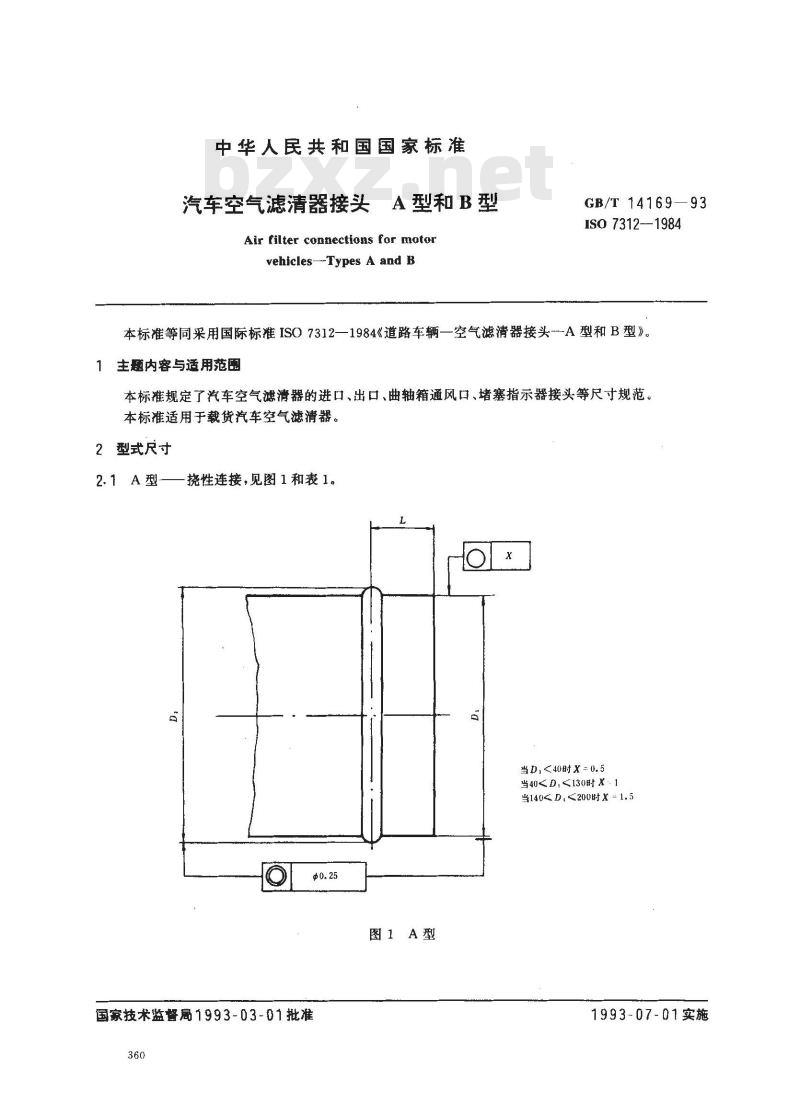

中华人民共和国国家标准
汽车空气滤清器接头A型和B型
Air filter connections for motorvehicles--Types A and B
GB/T 14169—93
ISO 7312--1984
本标准等同采用国际标准ISO7312一1984《道路车辆—空气滤清器接头A型和B型》。1主题内容与适用范围
本标准规定了汽车空气滤清器的进口、出口、曲轴箱通风口、堵塞指示器接头等尺寸规范。本标准适用于载货汽车空气滤清器。2型式尺寸
挠性连接，见图1和表1。
当D,≤40时X=0.5
当40≤D,≤130时 X1
当140≤D,≤200时X=1.5
图１A型
国家技术监督局1993-03-01批准360
1993-07-01实施
公称尺寸
极限偏差
螺纹连接，见图2和表2。
GB/T 14169—93

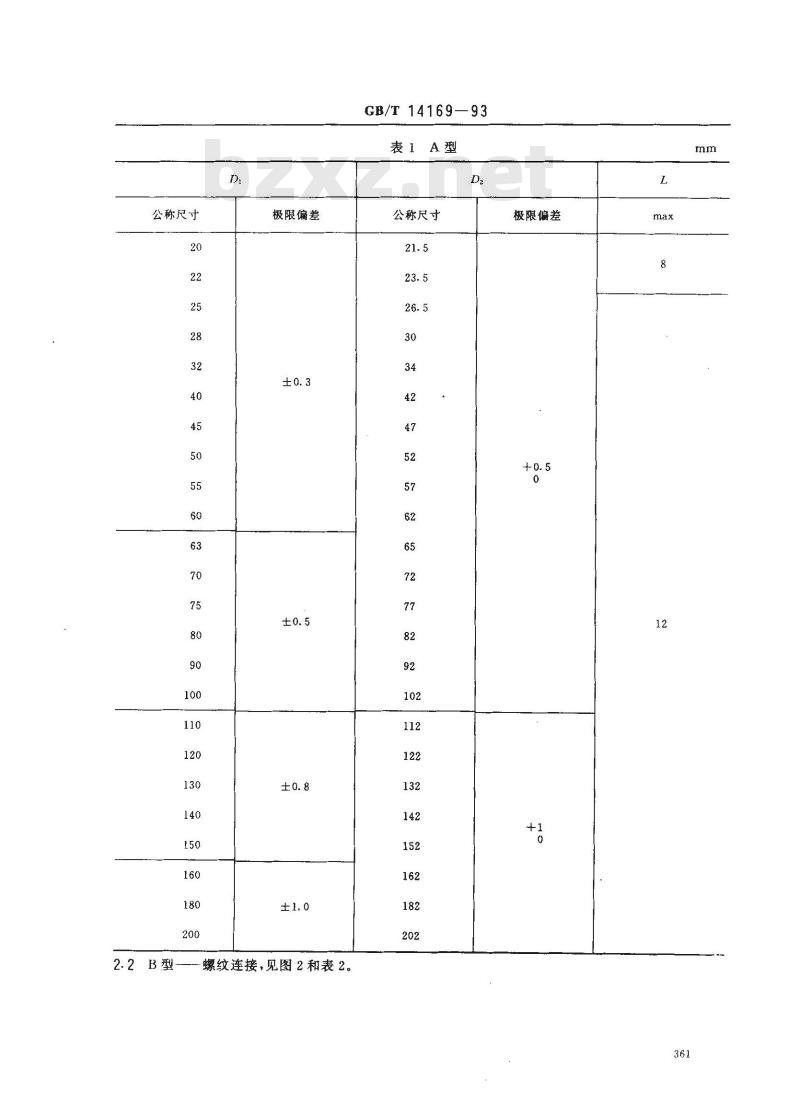

表１A型
公称尺寸
极限偏差Www.bzxZ.net
外螺纹
M 10X1
M 18×1.5
M 22×1. 5
M 26×1.5
GB/T 14169—93

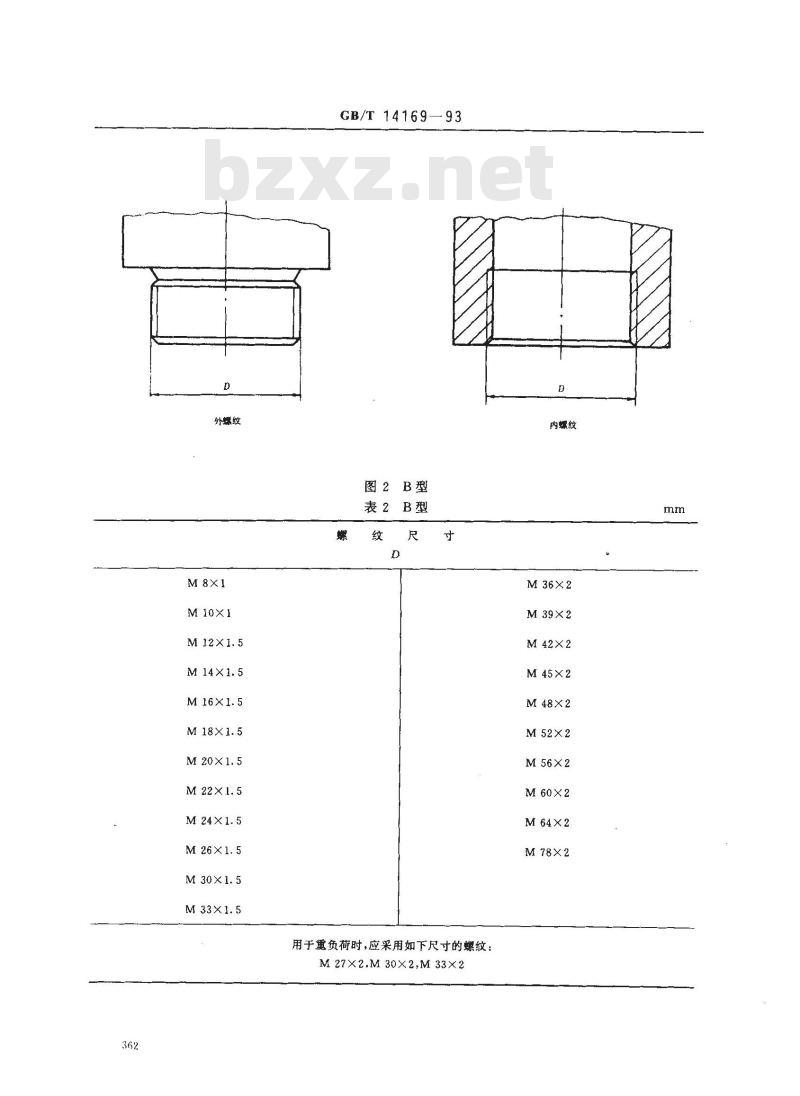

图２B型
表2B型
用于重负荷时，应采用如下尺寸的螺纹：M 27X2.M 30X2,M 33X2
内螺纹
M 36×2
M39×2
M 42×2
M45×2
M 48X2
M 52X2
M60×2
M 64×2
M 78×2

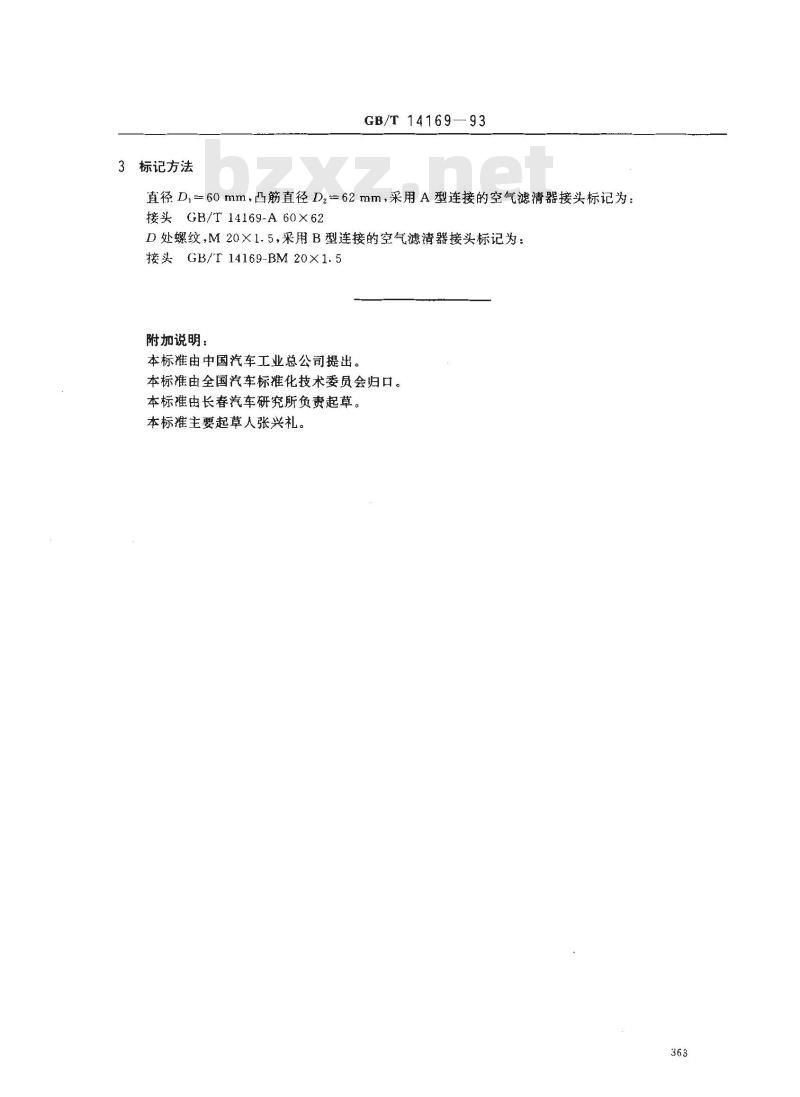

3标记方法
GB/T14169
直径D,=60mm，凸筋直径D，=62mm，采用A型连接的空气滤清器接头标记为：接头GB/T14169-A60X62
D处螺纹，M20X1.5，采用B型连接的空气滤清器接头标记为：接头GB/T14169-BM20×1.5
附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标摊由长春汽车研究所负责起草。本标准主要起草人张兴礼。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
