本标准规定了识别汽车液压制动系统用石油基制动液和非石油基制动液的图形标志。本标准适用于制动液商品盛装容器上的标志，也适用于汽车上的制动液盛装容器上的标志。 GB/T 14168-1993 汽车制动液类别图形标志 GB/T14168-1993

标准内容

部分标准内容：

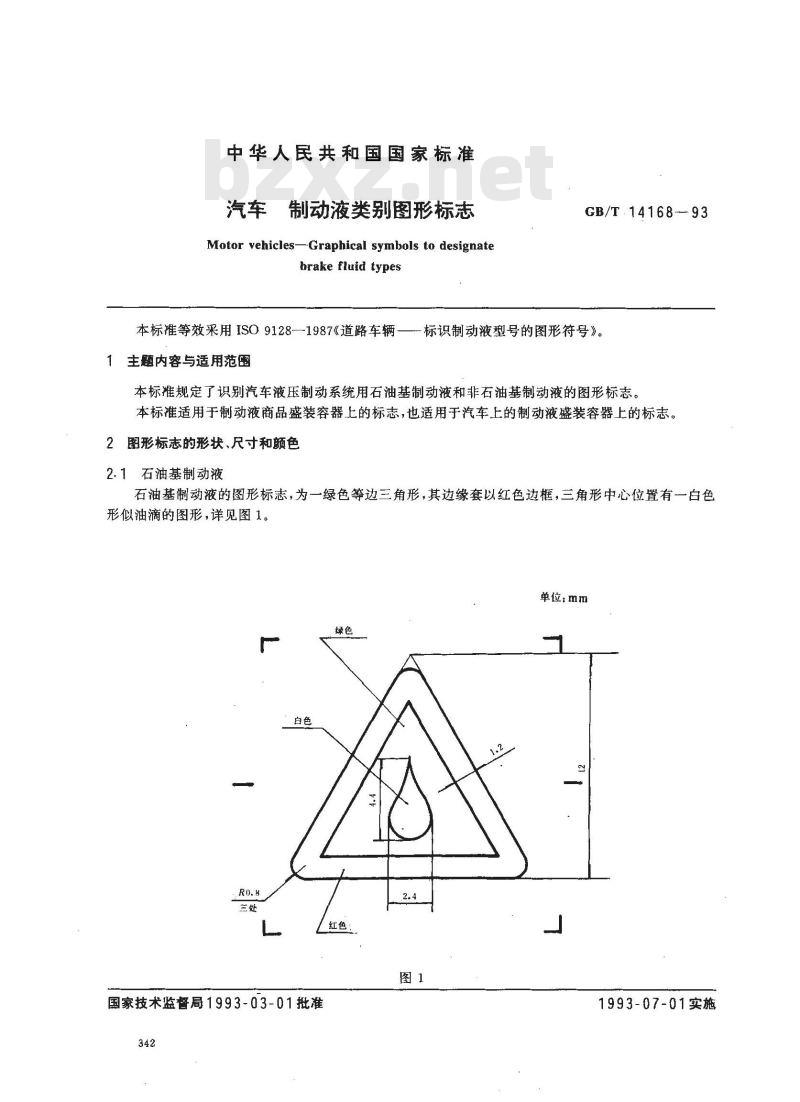

中华人民共和国国家标准
汽车制动液类别图形标志
Motor vehicles-Graphical symbols to designatebrake fluid types
GB/T.14168-93
本标准等效采用ISO9128—1987《道路车辆—标识制动液型号的图形符号》。1主题内容与适用范围
本标准规定了识别汽车液压制动系统用石油基制动液和非石油基制动液的图形标志。本标准适用于制动液商品盛装容器上的标志，也适用于汽车上的制动液盛装容器上的标志2图形标志的形状、尺寸和颜色
2.1石油基制动液
石油基制动液的图形标志，为一绿色等边三角形，其边缘套以红色边框，三角形中心位置有一白色形似油滴的图形，详见图1。
单位：mm
国家技术监督局1993-03-01批准342
1993-07-01实施

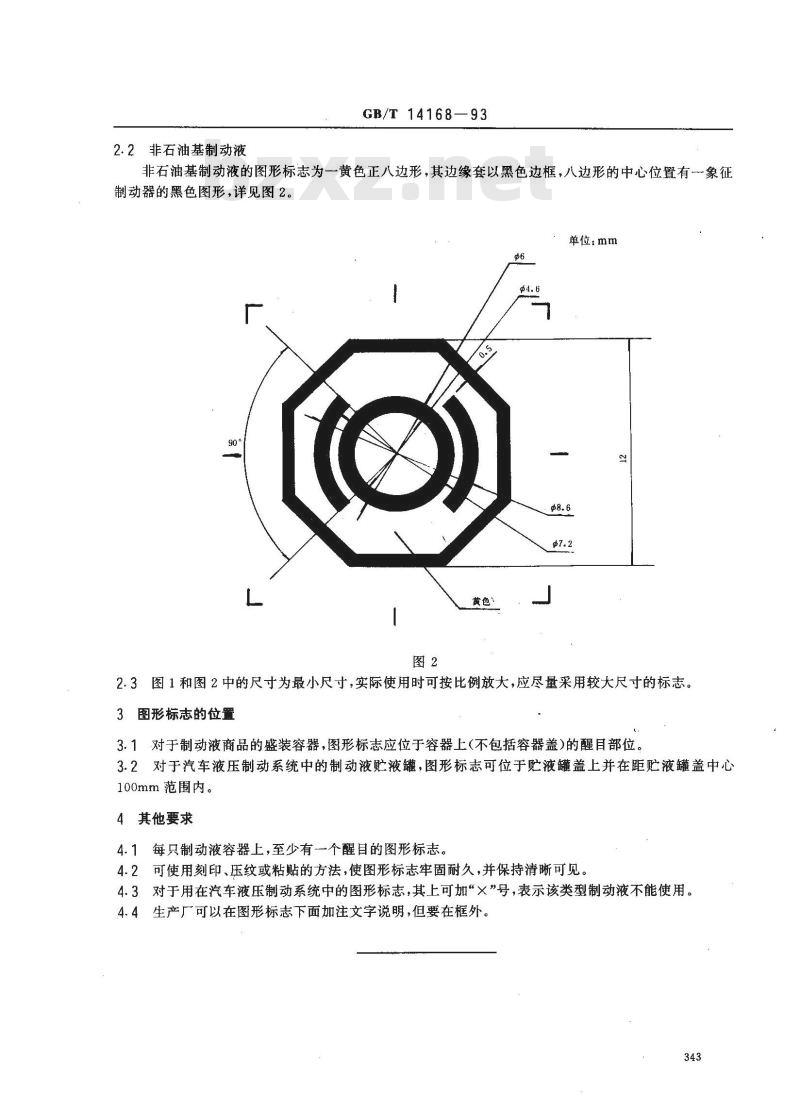

2.2非石油基制动液
GB/T14168—93
非石油基制动液的图形标志为一黄色正八边形，其边缘套以黑色边框，八边形的中心位置有一象征制动器的黑色图形，详见图2。
单位：mm
2.3图1和图2中的尺寸为最小尺寸，实际使用时可按比例放大，应尽量采用较大尺寸的标志。3图形标志的位置
3.1对于制动液商品的盛装容器，图形标志应位于容器上(不包括容器盖)的醒目部位。3.2对于汽车液压制动系统中的制动液贮液罐，图形标志可位于贮液罐盖上并在距贮液罐盖中心100mm范围内。
4其他要求
4.1每只制动液容器上，至少有一个醒目的图形标志。4.2可使用刻印、压纹或粘贴的方法，使图形标志牢固耐久，并保持清晰可见，4.3对于用在汽车液压制动系统中的图形标志，其上可加“×”号，表示该类型制动液不能使用。4.4生产厂可以在图形标志下面加注文字说明，但要在框外。343

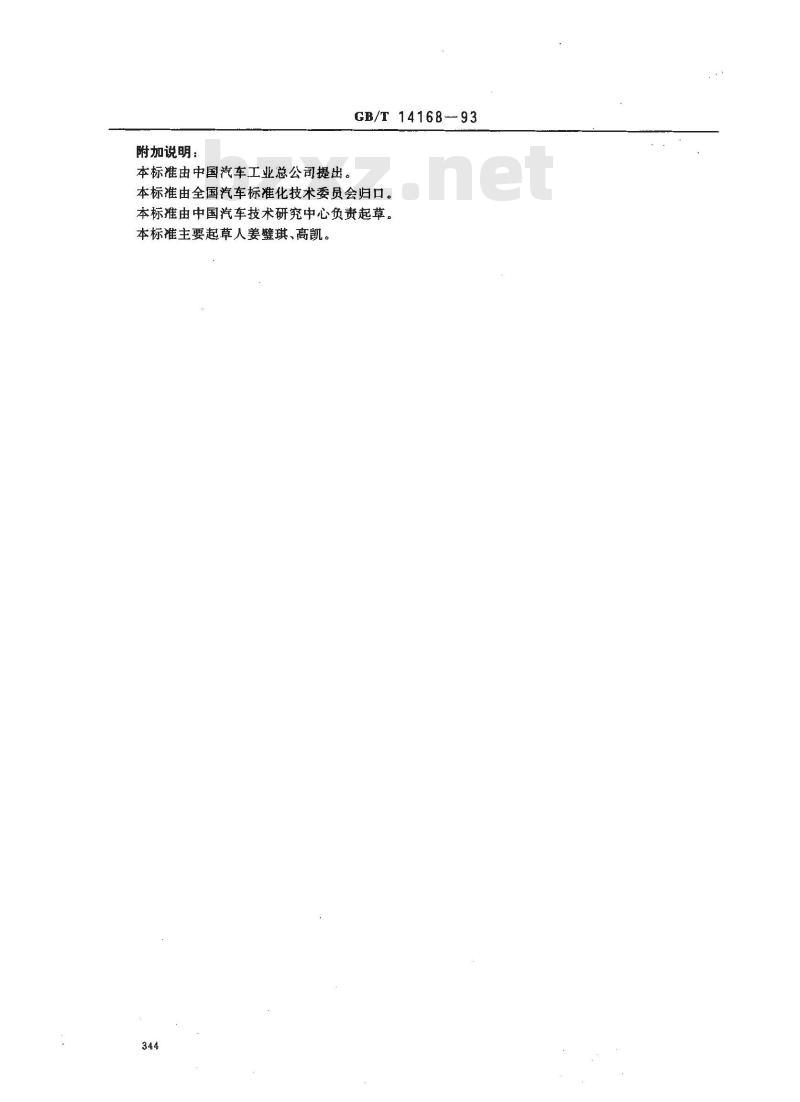

附加说明：
本标准由中国汽车工业总公司提出。GB/T14168-93
本标准由全国汽车标准化技术委员会归口。本标准由中国汽车技术研究中心负责起草。本标准主要起草人姜璧琪、高凯。344
