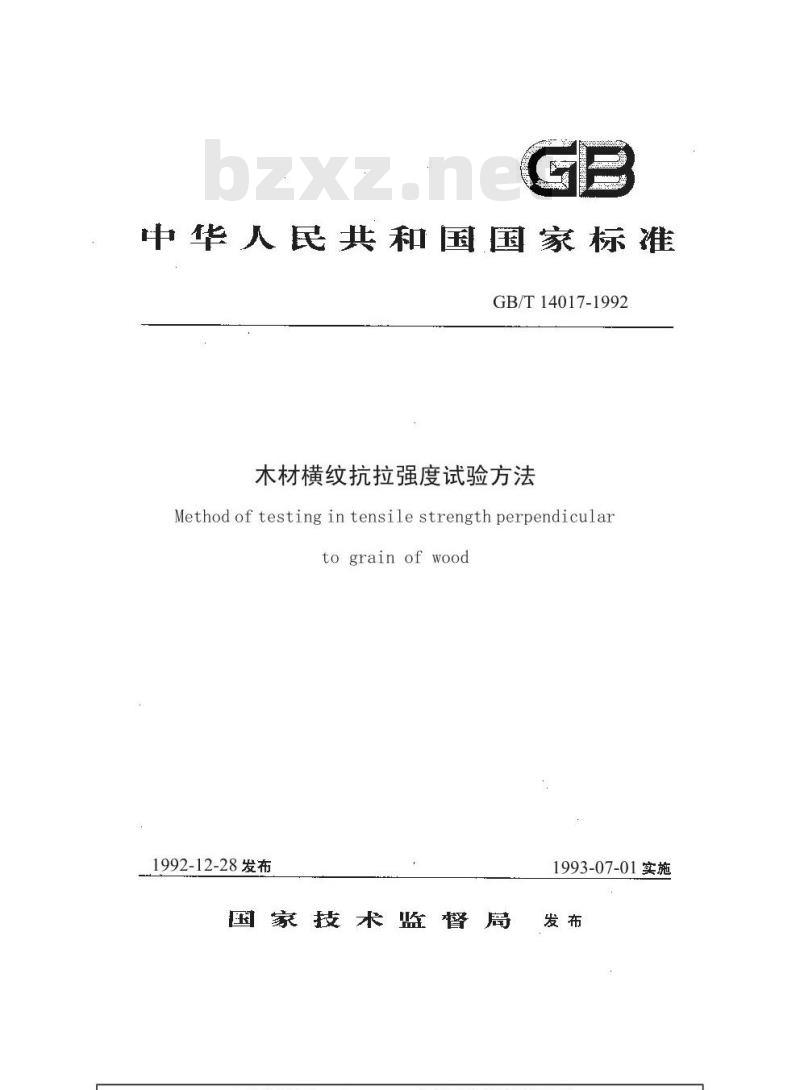

中华人民共和国国家标准
GB/T14017-1992
木材横纹抗拉强度试验方法
Methodof testingintensile strengthperpendiculartograin ofwood
1992-12-28发布
国家技术监督
1993-07-01实施

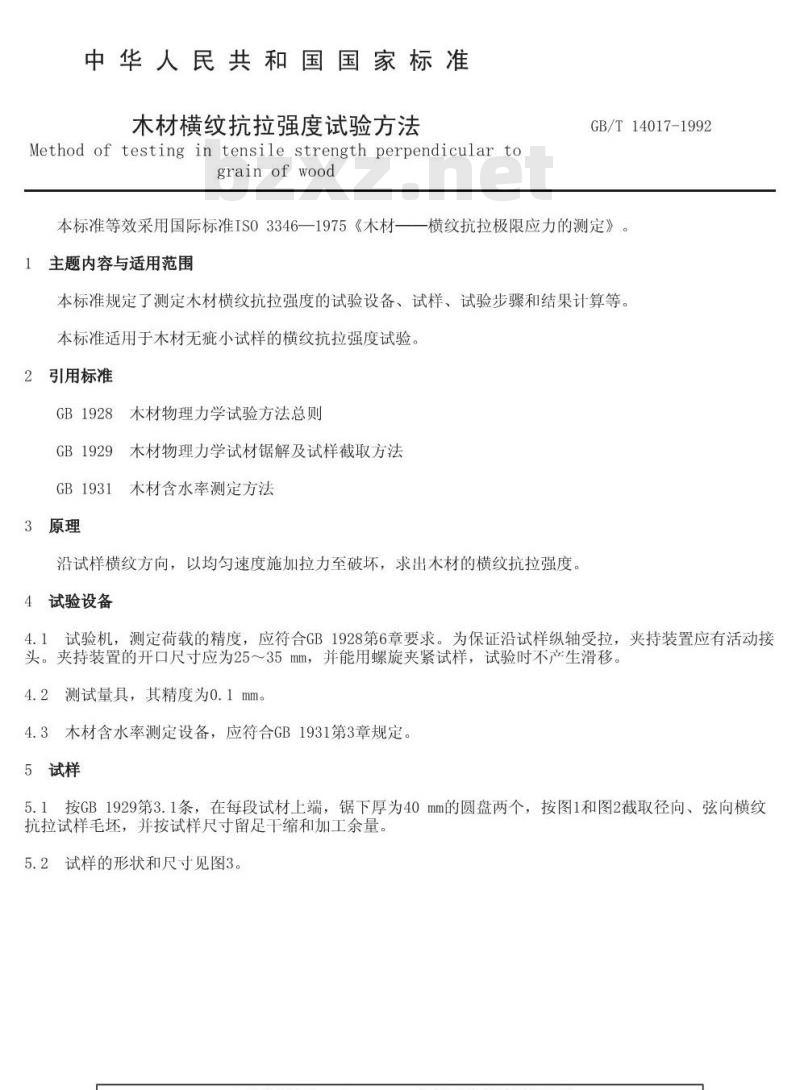

中华人民共和国国家标准
木材横纹抗拉强度试验方法
Method of testingintensilestrengthperpendiculartograinofwood
GB/T14017-1992
本标准等效采用国际标准IS03346一1975《木材——横纹抗拉极限应力的测定》。1主题内容与适用范围
本标准规定了测定木材横纹抗拉强度的试验设备、试样、试验步骤和结果计算等。本标准适用于木材无疵小试样的横纹抗拉强度试验。引用标准
GB1928木材物理力学试验方法总则GB1929木材物理力学试材锯解及试样截取方法GB1931木材含水率测定方法
沿试样横纹方向，以均匀速度施加拉力至破坏，求出木材的横纹抗拉强度。试验设备
4.1试验机，测定荷载的精度，应符合GB1928第6章要求。为保证沿试样纵轴受拉，夹持装置应有活动接头。夹持装置的开口尺寸应为25～35mm，并能用螺旋夹紧试样，试验时不产生滑移。4.2测试量具，其精度为0.1mm。4.3木材含水率测定设备，应符合GB1931第3章规定5试样
5.1按GB1929第3.1条，在每段试材上端，锯下厚为40mm的圆盘两个，按图1和图2截取径向、弦向横纹抗拉试样毛坏，并按试样尺寸留足干缩和加工余量。5.2试样的形状和尺寸见图3。

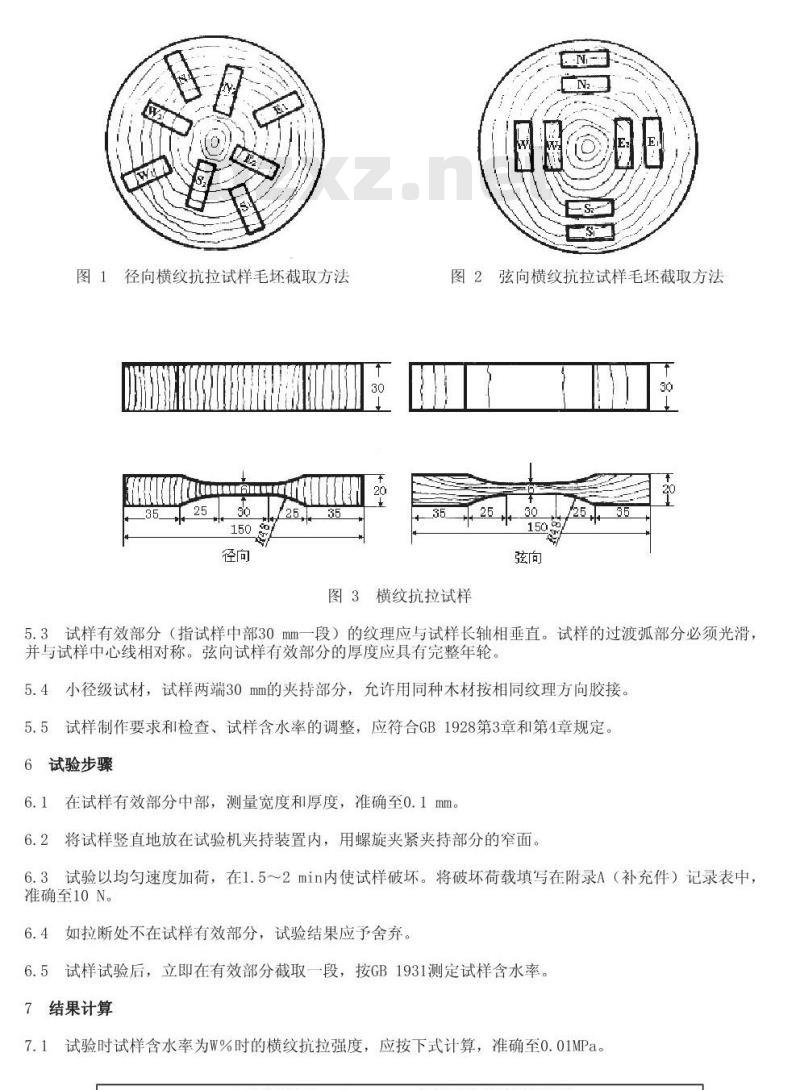

图1径向横纹抗拉试样毛坏截取方法E
图2弦向横纹抗拉试样毛坏截取方法弦向
图3横纹抗拉试样
5.3试样有效部分（指试样中部30mm一段）的纹理应与试样长轴相垂直。试样的过渡弧部分必须光滑：并与试样中心线相对称。弦向试样有效部分的厚度应具有完整年轮。5.4小径级试材，试样两端30mm的夹持部分，允许用同种木材按相同纹理方向胶接。5.5试样制作要求和检查、试样含水率的调整，应符合GB1928第3章和第4章规定。6试验步骤
6.1在试样有效部分中部，测量宽度和厚度，准确至0.1mm6.2将试样竖直地放在试验机夹持装置内，用螺旋夹紧夹持部分的窄面。6.3试验以均匀速度加荷，在1.5～2min内使试样破坏。将破坏荷载填写在附录A（补充件）记录表中准确至10N。www.bzxz.net
6.4如拉断处不在试样有效部分，试验结果应予舍弃。6.5试样试验后，立即在有效部分截取一段，按GB1931测定试样含水率。7结果计算

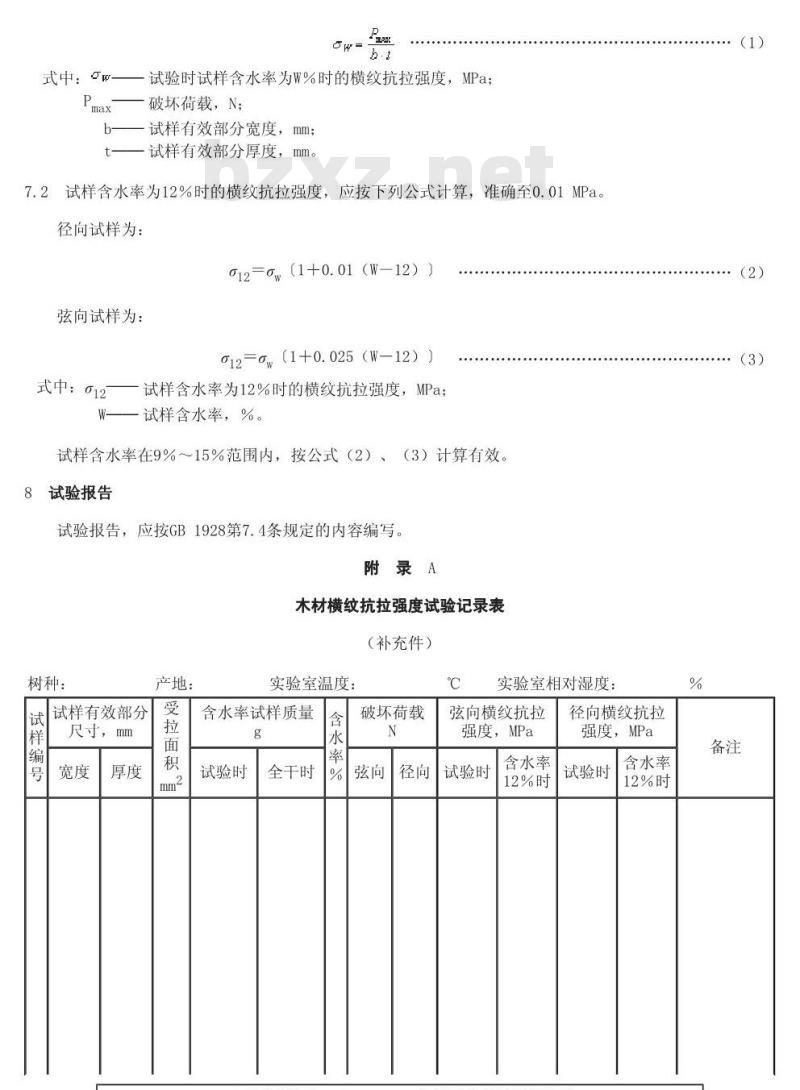

7.1试验时试样含水率为W%时的横纹抗拉强度，应按下式计算，准确至0.01MPa。式中：owr-
试验时试样含水率为W%时的横纹抗拉强度，MPa：Pmax
破坏荷载，N；
一试样有效部分宽度，mm；
一试样有效部分厚度，mm。
7.2试样含水率为12%时的横纹抗拉强度，应按下列公式计算，准确至0.01MPa。径向试样为：
012=ow（1+0.01（W—12））
弦向试样为：
Q12=ow（1+0.025（W—12））
式中：12—试样含水率为12%时的横纹抗拉强度，MPa；W
一试样含水率，%。
试样含水率在9%～15%范围内，按公式（2）、（3）计算有效。8试验报告
试验报告，应按GB1928第7.4条规定的内容编写。附录A
木材横纹抗拉强度试验记录表
（补充件）
树种：
试样有效部分
尺寸，
产地：
实验室温度：
含水率试样质量
试验时
全干时
破坏荷载
实验室相对湿度：
弦向横纹抗拉
强度，MPa
试验时
含水率
12%时
径向横纹抗拉
强度，MPa
试验时
含水率
12%时
（1）
（2）

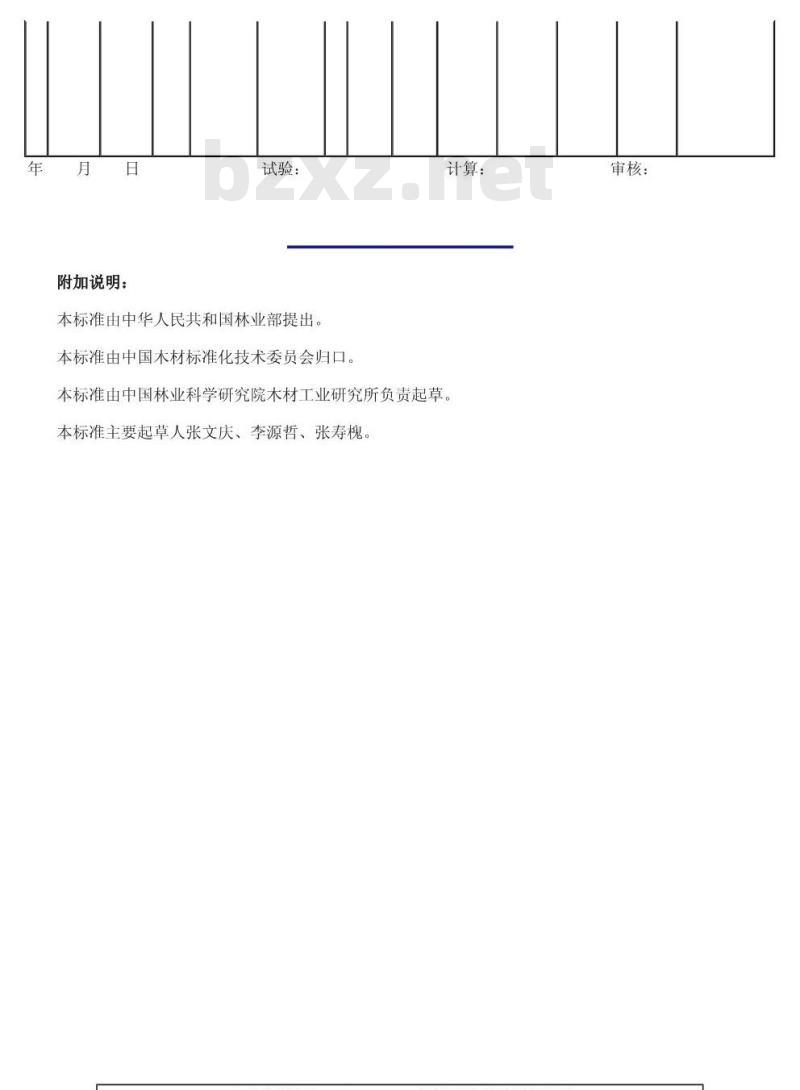

附加说明：
试验：
本标准由中华人民共和国林业部提出。本标准由中国木材标准化技术委员会归口。计算：
本标准由中国林业科学研究院木材工业研究所负责起草。本标准主要起草人张文庆、李源哲、张寿槐。审核：
