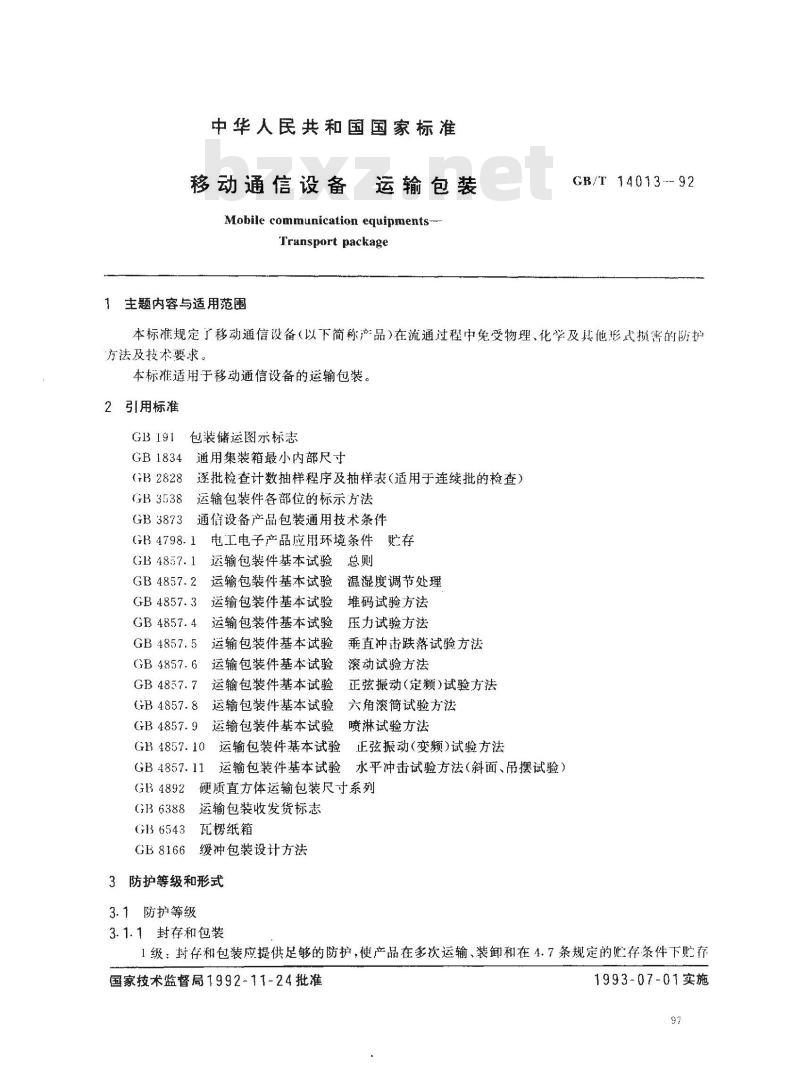

【国家标准(GB)】 移动通信设备 运输包装

中华人民共和国国家标准
移动通信设备运输包装
Mobile communication equipments ..Transport package
1主题内容与适用范围
GR/T 14013--- 92
本标准规定了移动通信设备（以下简称产品）在流通过程中免受物理、化学及其他形式损害的防护方法及技术要求。
本标摊适用于移动通信设备的运输包装。2引用标准
包装储运图示标志
通用集装箱最小内部尺寸
GB 1834
GB 2828
GB3538
GB3873
逐批检查计数抽样程序及抽样表（适用于连续批的检查）运输包装件各部位的标示方法
通信设备产品包装通用技术条件GB 4798. 1
电工电子产品应用环境条件贮存GB4857.1运输包装件基本试验
GB 4857. 2
运输包装件基本试验
运输包装件基本试验
GB 4857. 3
GB 4857. 4
GB 4857. 5
GB 4857. 6
GB 4857. 7
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
GB 4857.8
GB 4857.9
GB 4857. 10
GB 4857. 11
GB4892
GB6388
GB6543
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
温湿度调节处理
堆码试验方法
压力试验方法
垂直冲击跌落试验方法
滚动试验方法
正弦振动(定频)试验方法
六角滚筒试验方法
喷淋试验方法
正弦振动(变频)试验方法
水平冲击试验方法（斜面、吊摆试验）硬质直方体运输包装尺寸系列
运输包装收发货标志
瓦楞纸箱
GB8166缓冲包装设计方法
3防护等级和形式
3.1防护等级
3.1.1封存和包装
1级：封存和包装应提供足够的防护，使产品在多次运输、装卸和在4.7条规定的忙存条件下贮存国家技术监督局1992-11-24批准1993-07-01实施

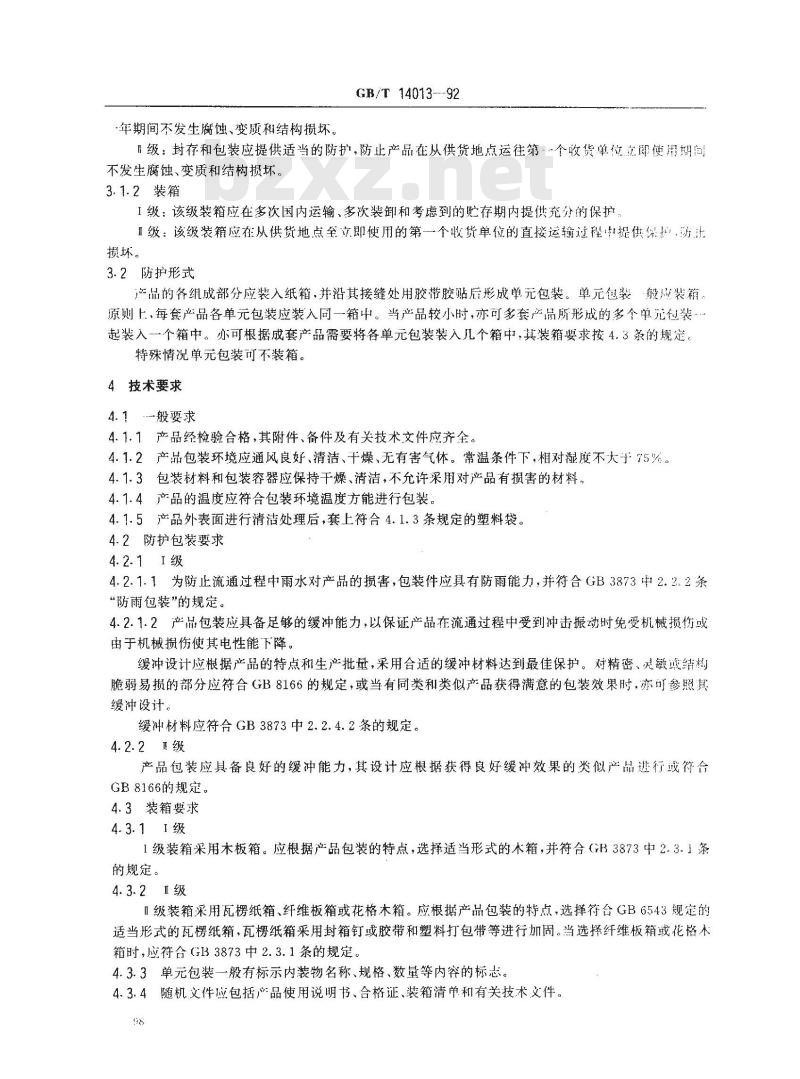

-年期间不发生腐蚀、变质和结构损坏。GB/T14013---92
1级：封存和包装应提供适当的防护，防止产品在从供货地点运往第·个收货单位立即使用期间不发生腐蚀、变质和结构损坏。3.1.2装箱
I级：该级装箱应在多次国内运输，多次装卸和考虑到的贮存期内提供充分的保护1级：该级装箱应在从供货地点全立即使用的第一个收货单位的直接运输过程中提供伴托，防出损坏。
3.2防护形式
产品的各组成部分应装入纸箱，并沿其接缝处用胶带胶贴后形成单元包装。单元包装般应装箱。原则上，每套产品各单元包装应装入同一箱中。当产品较小时，亦可多套产品所形成的多个单元包装起装入-一个箱中。亦可根据成套产品需要将各单元包装装入儿个箱中，其装箱要求按4.3条的规定。特殊情况单元包装可不装箱。
4技术要求
4.1般要求
4.1.1产品经检验合格，其附件、备件及有关技术文件应齐全。4.1.2产品包装环境应通风良好、清洁、干燥、无有害气体。常温条件下，相对度不大于75%。4.1.3包装材料和包装容器应保持干燥、清洁，不充许采用对产品有损害的材料，4.1.4产品的温度应符合包装环境温度方能进行包装。4.1.5产品外表面进行清洁处理后，套上符合4.1.3条规定的塑料袋。4.2防护包装要求
4.2.11级
4.2.1.1为防止流通过程中雨水对产品的损害，包装件应具有防雨能力，并符合GB3873中2.2.2条“防雨包装”的规定。
4.2.1.2产滑包装应具备足够的缓冲能力，以保证产品在流通过程中受到冲击振动时免受机械损伤或由于机械损伤使其电性能下降。缓冲设计应根据产品的特点生产批量，采用合适的缓冲材料达到最佳保护。对精密、灵敏城结松脆弱易损的部分应符合GB8166的规定，或当有同类和类似产品获得满意的包装效果时，亦可参照其缓冲设计。
缓冲材料应符合GB3873中2.2.4.2条的规定。4.2.2级
产品包装应具备良好的缓冲能力，其设计应根据获得良好缓冲效果的类似产品进行战符合GB8166的规定，
4.3装箱要求
1级装箱采用木板箱。应根据产品包装的特点，选择适当形式的木箱，并符合（GB3873中2.3.1条的规定。bZxz.net
4.3.2I级
级装箱采用瓦楞纸箱、纤维板箱或花格木箱。应根据产品包装的特点，选择符合GB6543规定的适当形式的瓦楞纸箱，瓦楞纸箱采用封箱钉或胶带和塑料打包带等进行加固。当选择纤维板箱或花格木箱时，应符合（B3873中2.3.1条的规定。4.3.3单元包装一般有标示内装物名称、规格、数量等内容的标志。4.3.4随机文件应包括产品使用说明书、合格证、装箱清单和有关技术文件。98

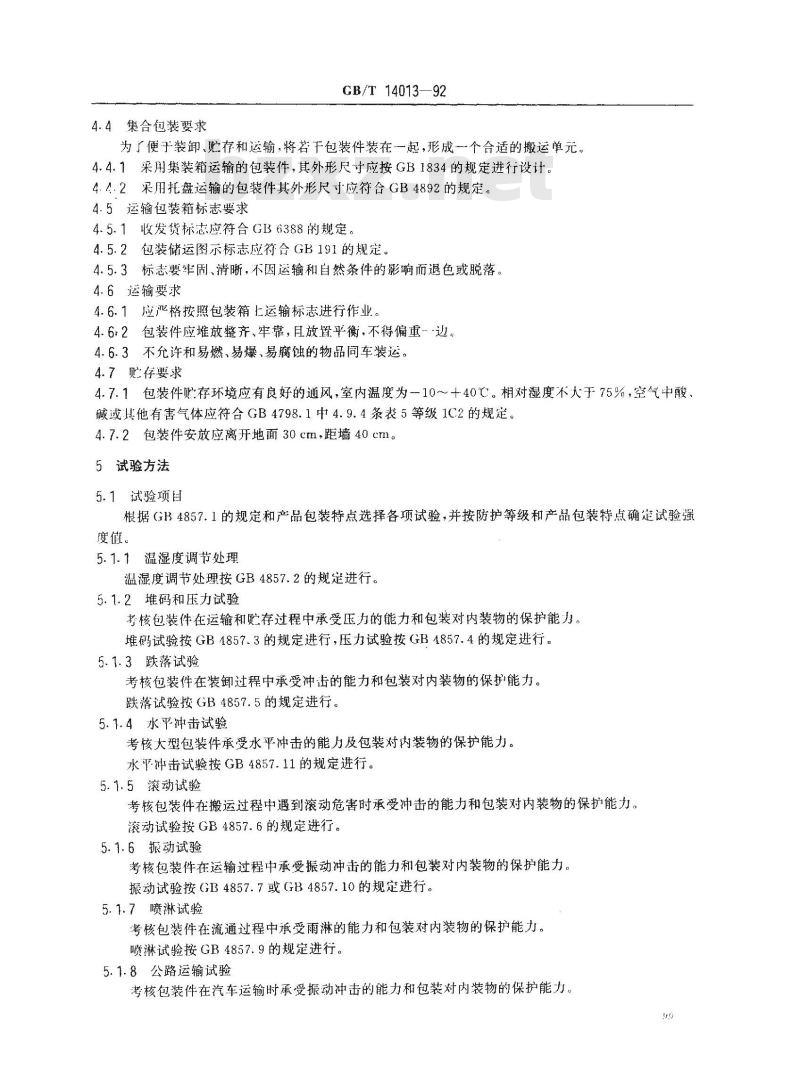

4.4集合包装要求
GB/T 14013—92
为了便于装卸、贮存和运输，将若干包装件装在一起，形成一个合适的搬运单元。4.4.1采用集装箱运输的包装件，其外形尺寸应按GB1834的规定进行设计。4.4.2采用托盘运输的包装件其外形尺寸应符合GB4892的规定。4.5运输包装箱标志要求
4.5.1收发货标志应符合GB6388的规定。4.5.2包装储运图示标志应符合GB191的规定。4.5.3标志要牢固、清晰，不因运输和自然条件的影响而退色或脱落4.6运输要求
4.6.1应严格按照包装箱上运输标志进行作业4.6.2包装件应堆放整齐、牢靠，且放置平衡，不得偏重-边。4.6.3不充许和易燃，易爆易腐蚀的物品同车装运。4.7购存要求
4.7.1包装件贮存环境应有良好的通风，室内温度为－10～+40℃。相对湿度不大于75%，空气中酸、碱或具其他有害气体应符合GB4798.1中4.9.4条表5等级1C2的规定。4.7.2包装件安放应离开地面30cm，距墙40cm。5试验方法
5.1试验项目
根据GB4857.1的规定和产品包装特点选择各项试验，并按防护等级和产品包装特点确定试验强度值。
5.1.1温湿度调节处理
温湿度调节处理按GB4857.2的规定进行。5.1.2璀堆码和压力试验
考核包装件在运输和贮存过程中承受压力的能力和包装对内装物的保护能力。堆码试验按GB4857.3的规定进行，压力试验按GB4857.4的规定进行。5.1.3跌落试验
考核包装件在装卸过程中承受冲击的能力和包装对内装物的保护能力。跌落试验按GB4857.5的规定进行。5.1.4水平冲击试验
考核大型包装件承受水平冲击的能力及包装对内装物的保护能力。水平冲击试验按GB4857.11的规定进行。5.1.5滚动试验
考核包装件在搬运过程中遇到滚动危害时承受冲击的能力和包装对内装物的保护能力。滚动试验按GB4857.6的规定进行。5.1.6振动试验
考核包装件在运输过程中承受振动冲击的能力和包装对内装物的保护能力。振动试验按GB4857.7或GB4857.10的规定进行。5.1.7喷淋试验
考核包装件在流通过程中承受雨淋的能力和包装对内装物的保护能力。喷淋试验按GB4857.9的规定进行。5.1.8公路运输试验
考核包装件在汽车运输时承受振动冲击的能力和包装对内装物的保护能力。GB/T 1401392

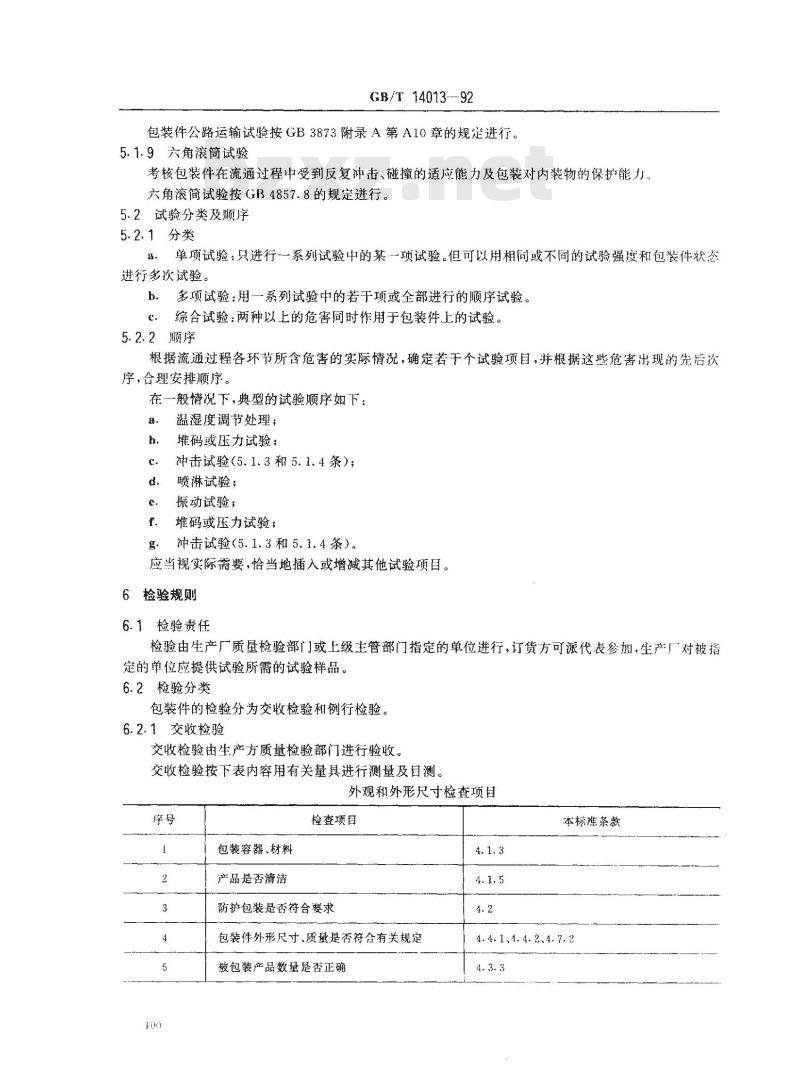

包装件公路运输试验按GB3873附录A第A10章的规定进行。5.1.9六角滚筒试验
考核包装件在流通过程中受到反复冲击、碰撞的适应能力及包装对内装物的保护能力六角滚简试验按GB4857.8的规定进行。5.2试验分类及顺序
5.2.1分类
单项试验：只进行一系列试验中的某一项试验。但可以用相同或不同的试验强度和包装件状态进行多次试验。
h。多项试验：用一系列试验中的若于项或全部进行的顺序试验。c
综合试验：两种以上的危害同时作用于包装件上的试验。5.2.2顺序
根据流通过程各环节所含危害的实际情况，确定若于个试验项目，并根据这些危害出现的先后次序，合理安排顺序。
在一般情况下，典型的试验顺序如下：a.
温湿度调节处理；
堆码或压力试验；
冲击试验(5.1.3和5.1.4条）)；喷淋试验；
振动试验；
堆码或压力试验；
冲击试验（5.1.3和5.1.4条）。应当视实际需要，恰当地插入或增减其他试验项目。捡验规则
6.1检验责任
检验由生产厂质量检验部门或上级主管部门指定的单位进行，订货方可派代表参加，生产厂对被指定的单位应提供试验所需的试验样品。6.2检验分类
包装件的检验分为交收检验和例行检验。6.2.1交收检验
交收检验由生产方质量检验部门进行验收。交收检验按下表内容用有关量具进行测量及目测。外观和外形尺寸检查项目
包装容器、材料
产品是否清洁
检查项目
防护包装是否符合要求
包装件外形尺寸、质量是否符合有关规定被包装产品数量是否正确
本标准条款

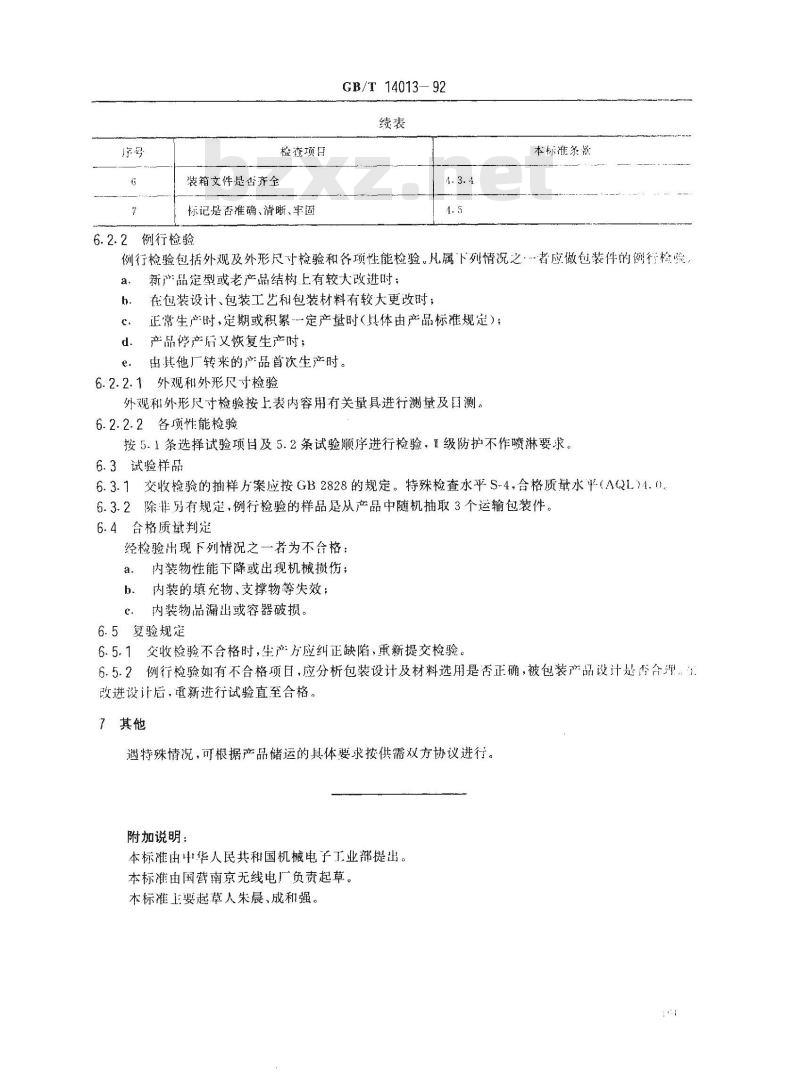

4. 4. 1、1. 4.2、4. 7. 2
检项目
装箱文件是否齐全
标记是否准确、清晰、牢固
6.2.2例行检验
GB/T14013-92
本标准茶款
例行检验包括外观及外形尺寸检验和各项性能检验。凡属下列情况之·者应做包装件的例行检峻，a.
新产品定型或老产品结构上有较大改进时；在包装设计、包装工艺和包装材料有较大更改时；正常生产时，定期或积累定产量时（具体由产品标崔规定）；产品停产后又恢复生产时：
由其他厂转来的产品首次生产时。6.2.2.1外观和外形尺寸检验
外观和外形尺寸检验按上表内容用有关量具进行测量及目测。6.2.2.2各项性能检验
按5.1条选择试验项目及5.2条试验顺序进行检验，I级防护不作喷淋要求。6.3试验样品
6.3.1交收检验的抽样方案应按GB2828的规定。特殊检查水平S-4，合格质量水平（AQL>4.0)6.3.2除非另有规定，例行检验的样品是从产品中随机抽取3个运输包装件。6.4合格质量判定
经检验出现下列情况之一者为不台格：a.
内装物性能下降或出现机械损伤；内装的填充物、支撑物等失效；b.
内装物品漏出或容器破损。
6.5复验规定
6.5.1交收检验不合格时，生产方应纠正缺陷，重新提交检验。6.5.2例行检验如有不合格项目，应分析包装设计及材料选用是否正确，被包装产品设计是否合理，改进设计后，重新进行试验直至合格。其他
遇特殊情况，可根据产品储运的具体要求按供需双方协议进行。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由国营南京无线电厂负责起草。本标准主要起草人朱晨、成和强。
