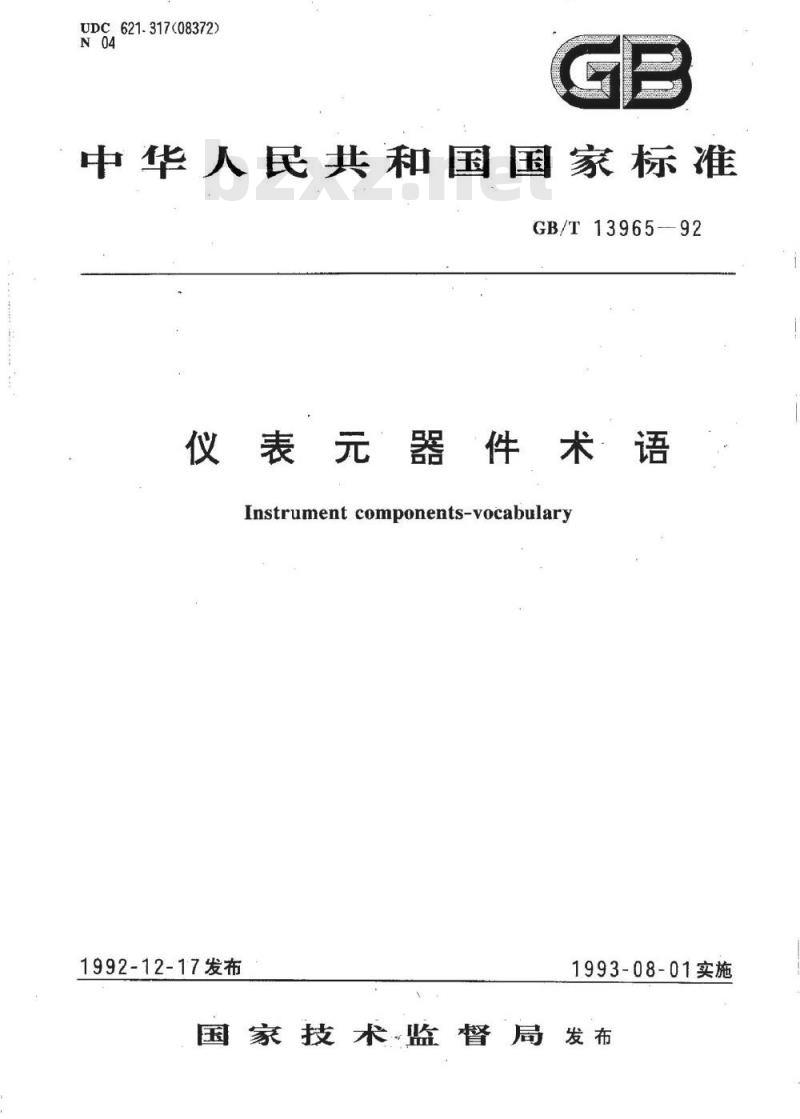

【国家标准(GB)】 仪表元器件术语

UDC621.317(08372)
中华人民共和国国家标准
GB/T13965-92
仪表元器件术语
Instrumentcomponents-vocabulary1992-12-17发布
1993-08-01实施
国家技术监督局发布

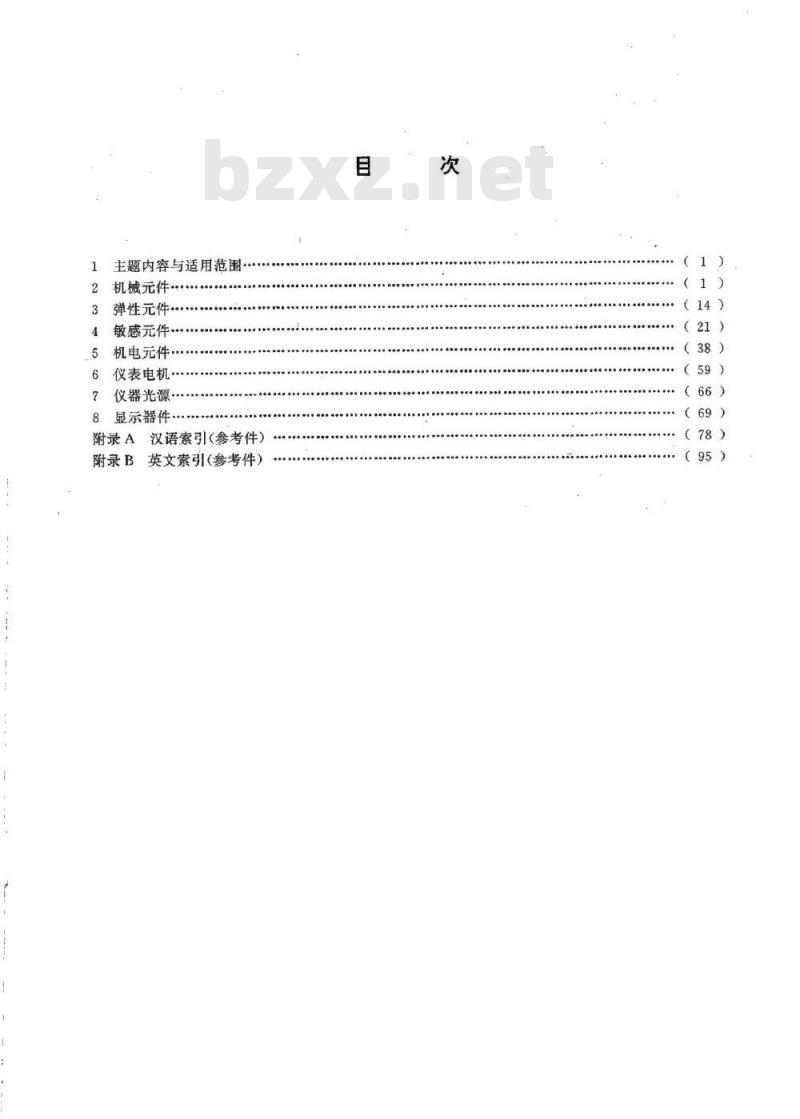

主题内容与适用范围
机械元件
弹性元件
敏感元件?
机电元件
仪表电机·
仪器光源
8显示器件
附录A汉语索引(参考件）
附录B
英文索引(参考件)
（66）

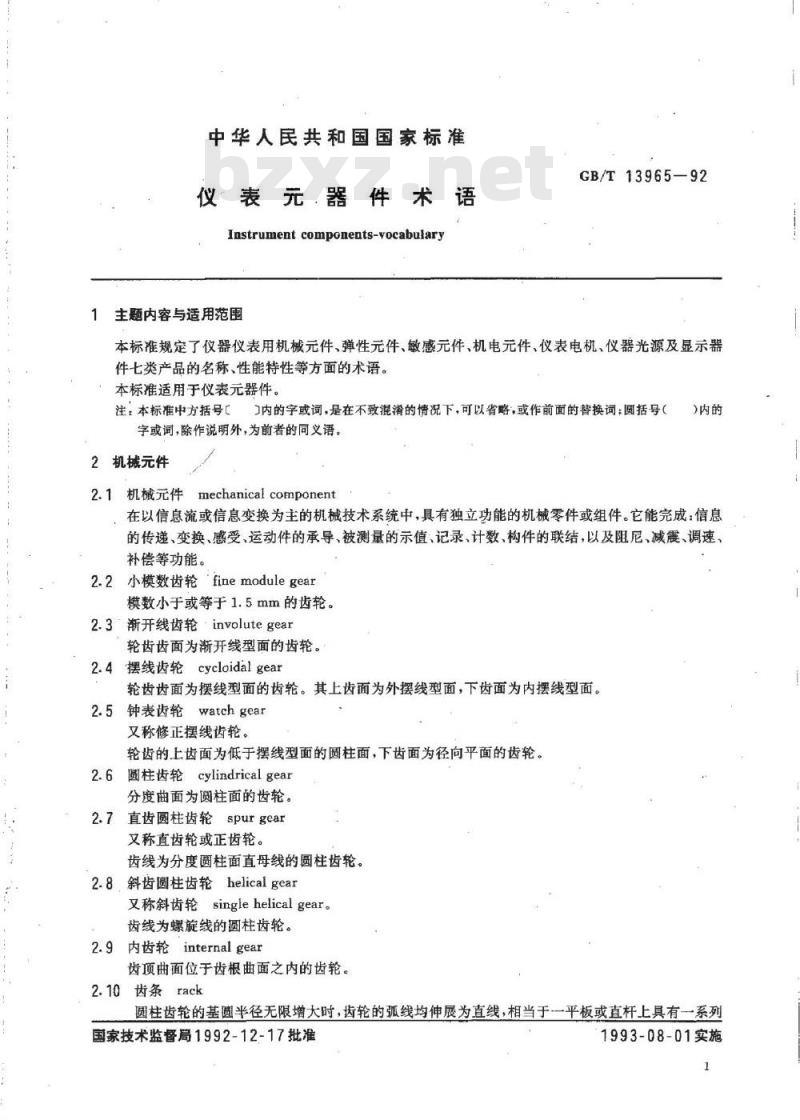

中华人民共和国国家标准
仪表元器
件术语
Instrument components-vocabulary主题内容与适用范围
GB/T13965-92
本标准规定了仪器仪表用机械元件、弹性元件、敏感元件、机电元件、仪表电机、仪器光源及显示器件七类产品的名称、性能特性等方面的术语。本标准适用于仪表元器件。
注：本标准中方括号【
内的字或词，是在不致混滑的情况下，可以省略，或作前面的替换词：圆括号（字或词，除作说明外，为前者的同义语。2机械元件
2.1机械元件mechanicalcomponen)内的
在以信息流或信息变换为主的机械技术系统中，具有独立功能的机械零件或组件。它能完成：信息的传递、变换、感受、运动件的承导、被测量的示值、记录，计数、构件的联结，以及阻尼、减震、调速、补偿等功能。
2.2小模数齿轮inemodulegear
模数小于或等于1.5mm的齿轮。
2.3渐开线齿轮involutegear
轮齿齿面为渐开线型面的齿轮。2.4摆线齿轮cycloidalgear
轮齿齿面为摆线型面的齿轮。其上齿面为外摆线型面，下齿面为内摆线型面。2.54
钟表齿轮watchgear
又称修正摆线齿轮。
轮齿的上齿面为低于摆线型面的圆柱面，下齿面为径向平面的齿轮。2.6
圆柱齿轮cylindricalgear
分度曲面为圆柱面的齿轮。
直齿圆柱齿轮spurgear
又称直齿轮或正齿轮。
齿线为分度圆柱面直母线的圆柱齿轮。2.8斜齿圆柱齿轮helicalgear
又称斜齿轮singlehelical gear。齿线为螺旋线的圆柱齿轮。
内齿轮internalgear
齿顶曲面位于齿根曲面之内的齿轮。2.10齿条rack
圆柱齿轮的基圆半径无限增大时，齿轮的弧线均伸展为直线，相当于平板或直杆上具有一系列国家技术监督局1992-12-17批准1993-08-01实施

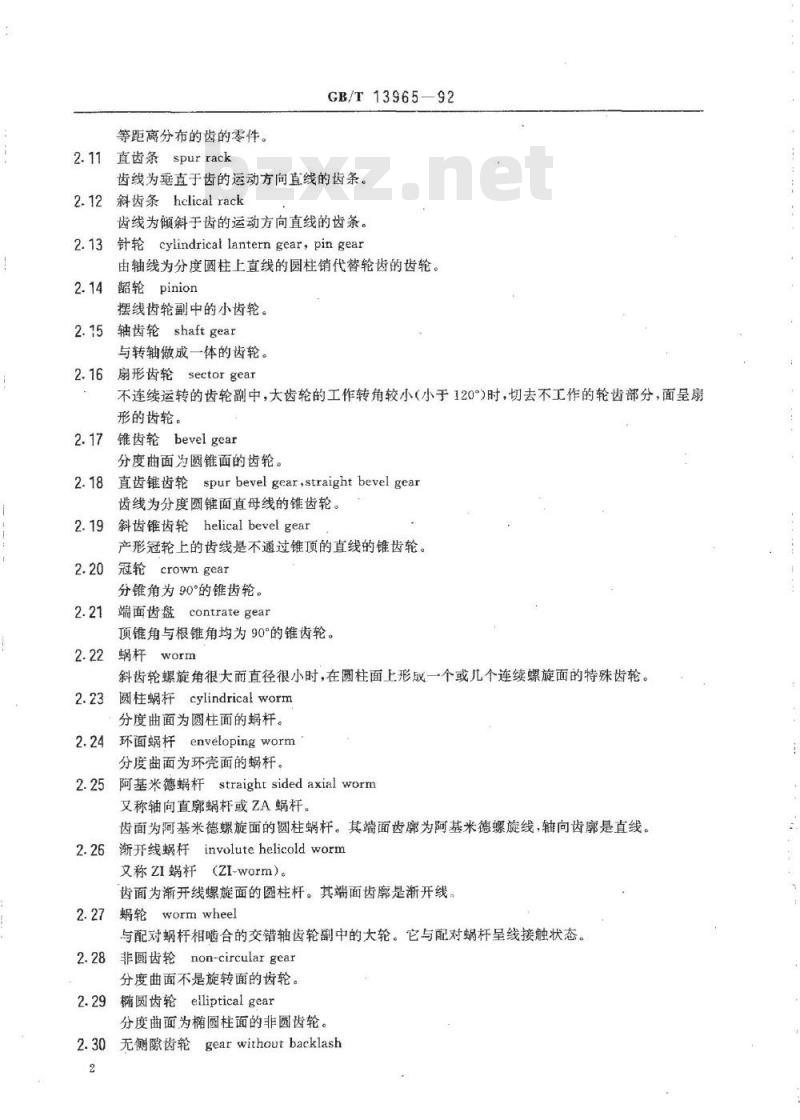

等距离分布的齿的零件。
2.11直齿条spurrack
GB/T13965—92
齿线为垂直于齿的运动方向直线的齿条。2.12斜齿条helicalrack
齿线为倾斜于齿的运动方向直线的齿条。针轮cylindrical lanterngear，pingear2.13
由轴线为分度圆柱上直线的圆柱销代替轮齿的齿轮。2.14轮pinion
摆线齿轮副中的小齿轮。
2.15轴齿轮shaftgear
与转轴做成一体的齿轮。
2.16扇形齿轮sectorgear
不连续运转的齿轮副中，大齿轮的工作转角较小（小于120°)时，切去不工作的轮齿部分，面呈扇形的齿轮。
2.17锥齿轮bevel gear
分度曲面为圆锥面的齿轮。
2.18直齿锥齿轮spur bevel gearstraightbevel gear齿线为分度圆锥面直母线的锥齿轮。2.19
斜齿锥齿轮helical bevel gear产形冠轮上的齿线是不通过锥顶的直线的锥齿轮。2.20冠轮crowngear
分锥角为90°的锥齿轮。
端面齿盘contrategear
顶锥角与根锥角均为90°的锥齿轮。2.22
蜗杆worm
斜齿轮螺旋角很大而直径很小时，在圆柱面上形放一个或儿个连续螺旋面的特殊齿轮。2.23
圆柱蜗杆cylindricalworm
分度曲面为圆柱面的蝎杆。
2.24环面蜗杆envelopingworm
分度曲面为环壳面的蜗杆。
阿基米德蜗杆straightsidedaxialworm2.25
又称轴向直廓蜗杆或ZA蜗杆。
齿面为阿基米德螺旋面的圆柱蜗杆。其端面齿廓为阿基米德螺旋线，轴向齿廓是直线。渐开线蜗杆involutehelicoldworm2.26
又称ZI蜗杆（ZI-worm）。
齿面为渐开线螺旋面的圆柱杆。其端面齿廓是渐开线。2.27蜗轮wormwheel
与配对蜗杆相啮合的交错轴齿轮副中的大轮。它与配对蜗杆呈线接触状态。2.28非圆齿轮non-circulargear分度曲面不是旋转面的齿轮。
2.29圆齿轮ellipticalgear
分度曲面为椭圆柱面的非圆齿轮。2.30无侧隙齿轮gearwithoutbacklash2
又称消隙齿轮。
GB/T13965—92

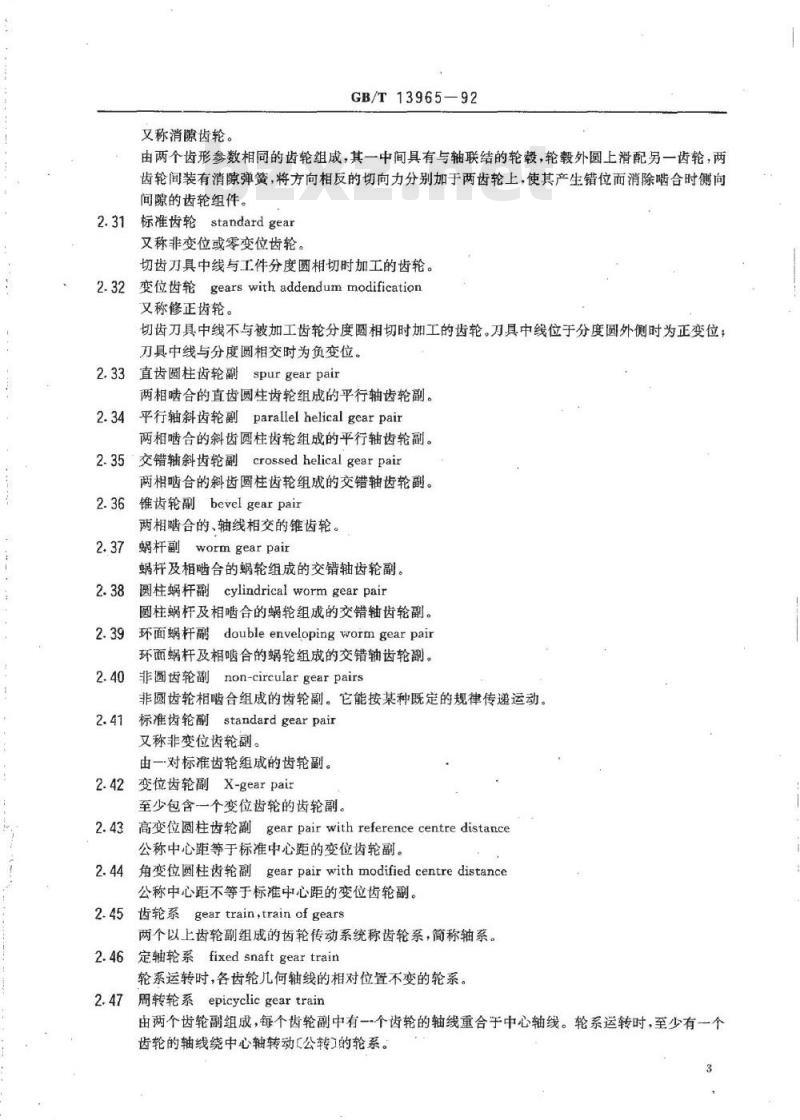

由两个齿形参数相同的齿轮组成，其一中间具有与轴联结的轮毂，轮毂外圆上滑配另一齿轮，两齿轮间装有消隙弹簧，将方向相反的切向力分别加于两齿轮上，使其产生错位而消除啮合时侧向间隙的齿轮组件。
2.31标准齿轮standardgear
又称非变位或零变位齿轮。
切齿刀具中线与工件分度圆相切时加工的齿轮。2.32变位齿轮gearswithaddendummodification又称修正齿轮。
切齿刀具中线不与被加工齿轮分度圆相切时加工的齿轮。刀具中线位于分度圆外侧时为正变位；刀具中线与分度圆相交时为负变位。2.33直齿圆柱齿轮副spurgearpair两相啮合的直齿圆柱齿轮组成的平行轴齿轮副。2.34平行轴斜齿轮副parallelhelicalgearpain两相啮合的斜齿圆柱齿轮组成的平行轴齿轮副。2.35交错轴斜齿轮副crossed helical gearpair两相啮合的斜齿圆柱齿轮组成的交错轴齿轮副。2.36锥齿轮副bevelgearpairWww.bzxZ.net
两相啮合的、轴线相交的锥齿轮。2.37蜗杆副wormgearpair
蜗杆及相啮合的蜗轮组成的交错轴齿轮副。2.38圆柱蜗杆副cylindricalwormgearpair圆柱蜗杆及相啮合的蜗轮组成的交错轴齿轮副。2.39环面蜗杆副doubleenvelopingwormgearpair环面蜗杆及相啮合的蜗轮组成的交错轴齿轮副。2.40非圆齿轮副non-circulargearpairs非圆齿轮相啮合组成的齿轮副。它能按某种既定的规律传递运动。标准齿轮副standardgearpair
又称非变位齿轮副。
由一对标准齿轮组成的齿轮副。2.42
变位齿轮副X-gearpair
至少包含一个变位齿轮的齿轮副。2.43高变位圆柱齿轮副gearpairwithreferencece公称中心距等于标准中心距的变位齿轮副。itredistance
角变位圆柱齿轮副gearpairwithmodifiedcentredistance公称中心距不等于标准中心距的变位齿轮副。2.45齿轮系geartrain，trainofgears两个以上齿轮副组成的齿轮传动系统称齿轮系，简称轴系。定轴轮系fixed snaft gear train2.46
轮系运转时，各齿轮几何轴线的相对位置不变的轮系。周转轮系epicyclic geartrain
由两个齿轮副组成，每个齿轮副中有一个齿轮的轴线重合于中心轴线。轮系运转时，至少有一个齿轮的轴线绕中心轴转动公转的轮系。3
2.48差动轮系differentialgeartrain具有两个机构自由度的周转轮系。GB/T13965-92
2.49行星轮系planetarygeartrain，singleplanetarygeartrain只有一个机构自由度，且有一个中心轮固定不动的周转轮系。2.50谐波齿轮harmonicgear
由波发生器、刚L性齿轮和柔[性齿轮三个主要构件组成。波发生器迫使柔轮变形，造成柔轮和刚轮轮齿间由脱离、啮入、啮合、啮出周期变换而完成传递运动功能的组件。2.51摩擦轮传动装置frictiongearing利用主动轮和从动轮之间的摩擦力来传递运动的装置。2.52定传动比摩擦轮传动装置constantratiofrictiongears主动轮和从动轮间传动比不变的摩擦传动装置。2.53变传动比摩擦轮传动装置variableratiofrictiongears利用改变主动轮和从动轮接触点位置来改变传动比的摩擦传动装置。2.54螺旋传动机构screwgears
含有螺旋副的传动机构。它通常由螺旋副、转动副和移动副组成。2.55差动螺旋机构differential screwgears又称复合螺旋传动机构。
利用主动件上两个不同螺距的螺旋带动两个螺旋从动件，主动件旋转使两从动件反向运动时，其相对位移与两螺距之和成正比：反之，主动件旋转使两从动件同向运动时，其相对位移与两螺距之差成正比。这种传动机构称为差动螺旋机构。2.56性传动装置flexiblegearing，flexibleconnectordriver利用挠性体（带、索、链）传递运动的装置，按主动件，从动件和挠性体结合方式的差异可分为：摩擦型、固定型和强制型三种。
2.57.摩擦型挠性传动装置frictionflexiblegearing，frictionflexibleconnectordriver利用主动轮、从动轮和挠性体接触面之间的摩擦将主动轴的运动或转矩传递到从动轴上的装置。如皮带传动和绳传动。
2.58弹簧传动带springbelt
具有予紧力的闭合螺旋弹簧带。2.59固定型挠性传动装置fixedflexiblegearing，fixedflexibleconnectordriver挠性带的两端分别固定并部分缠绕在主动件和从动件上，利用挠性带的牵制传递运动的装置。2.60链传动装置chaindriver
由主动链轮，从动链轮和传动链挠性体组成的强制型挠性传动装置。利用链轮轮齿与链节的啮合来传递运动和动力。传动链的主要型式有：钩环链和销链两种。齿形带传动装置toothbeltdriver2.61
齿形带与具有相应齿形的带轮组成的强制型挠性传动装置。因为齿形带与带轮啮合传动，所以又称同步传动带。
2.62齿形带toothbelt
工作面制有特殊齿形的封闭型增强塑料带。2.63凸轮传动机构camfollower
利用凸轮表面特殊形状，将输人运动改变为相应的输出运动的传动机构。它可按特定函数关系将旋转运动转变为直线往复运动或摆动；也可将往复运动转换为某种规律的往复运动或摆动。2.64四连杆机构four-bar
各杆件两端分别与另两杆件端头相铰接的四杆件组成的机构，其中有一杆件固定称机架；与固定4
GB/T13965-—92
杆一端铰接，并能连续转动者称曲柄，只能在某一角度范围内摆动者称摇杆，不与固定杆铰接的称连杆。其基本形式有：曲柄摇杆机构、双曲柄机构和双杆机构三种。2.65曲柄滑块机构slider-crankmechanism曲柄摇杆机构的摇杆无限加长时，摇杆与连杆铰接点为直线往复运动，可用一滑块代替摇杆的机构。
2.66压力表机芯coreof pressuregauge压力表专用的传运放大机构。它由轴齿轮、扇形齿轮、连杆、游丝以及包括上、下尖板和支柱梅成的机架等组成。
仪表支承instrumentsupport
用来约束仪表中转动件的运动，使其绕规定的轴线旋转或偏转的元件。通常由转动部分和承导部分（即轴颈和轴承）组成。按两者相对运动时摩擦性质的不同可分为：滑动摩擦支承，滚动摩擦支承、介质（流体）摩擦支承和弹性支承等。2.68圆柱支承cylindrical sliding support工作面为圆柱面的支承。由圆柱体的轴颈和圆柱孔的轴承组成。其轴向位置由轴肩或轴颈端面约束。
圆锥支承tapered sliding support工作面为圆锥面的支承。由圆锥体的轴颈和圆锥孔的轴承组成。2.70顶尖支承conical slidingsupport又称顶针支承。
转动件和承导件相对运动的工作面是顶尖的圆锥面和轴承内圆锥面与顶端圆柱小孔的过渡圆弧环面的支承。由锥顶角较小（约60°)的圆锥顶尖轴颈和锥顶角较大的（约90)的圆锥孔与顶端圆柱小孔构成的顶尖轴承组成。
环面支承self-aligningsphericalsupport2.71
工作面为球面的支承。由球面轴颈和球面轴承或圆锥槽轴承组成。2.72轴尖支承centresupport
工作时轴颈和轴承的接触面是微小球面和小内球面或微小球面和内锥面的支承。由锥顶为微小球面的锥形轴颈（轴尖】和底部为小内球面的锥形槽轴承组成。2.73宝石轴承stonejewel
用天然玛瑙、人造刚玉或微晶玻璃等材料制造的轴承。其结构形式有：通孔、端面、槽形等类型。2.74通孔宝石轴承hole jewel
工作面为圆形通孔的宝石轴承，圆形通孔有：圆柱孔和内圆环面孔（弧孔）两种，端面形状有：平面和球面两种，平端面轴承又可在孔的一端或两端制成内球面油槽。槽形宝石轴承recessed jewel
工作面为内凹的圆锥槽或槽的宝石轴承。2.76
锥形槽宝石轴承conical jewel
工作面是底部为小内球面的内圆锥面的宝石轴承。标准锥形槽宝石轴承的锥顶角为80°士5%。球面槽宝石轴承spherical jewel2.77
工作面是内凹球面，或在内凹球面中心还有一半径较小的小内凹球面（即双球面）的宝石轴承。2.78
端面宝石轴承endstonejewel,endjewel又称止推宝石轴承或托钻。
其工作面为平面或球面的宝石轴承。常与通孔宝石轴承组合使用。2.79车
轴尖centre
轴尖支承中的轴颈。其顶端为微小球面的圆锥体的小圆柱零件。顶端球面半径为0.01~5
GB/T13965—92
0.2mm，锥顶角有：45°50%60°三种。2.80轴座pivotbases(formeter)将轴颈或轴尖安装到线框等单薄转动件上的过渡零件。仪表滚动轴承instrument rolling-contactbearing2.81
仪表中使用的滚动轴承。由外圈、滚动体、内圈和保持架或仅有内、外圈之一和滚动体组成的轴承。
2.82小型滚珠轴承smallrollingballbearing外径大于28mm，小于55mm的滚珠轴承。微型滚珠轴承microrollingballbearing2.83
外径小于26mm的滚珠轴承。
单列向心球轴承singlerowradial ballbearing2.84
具有单列球形滚动体（滚珠)和内外圈为对称滚道的滚动轴承。2.85双列向心球面球轴承doublerowradialballbearing具有双列球形滚动体，内圈为双滚道、外圈为双滚道、外圈为球面滚道的滚动轴承。2.86单列向心圆柱滚子轴承singlerowradialplainrollerbearing又称向心滚子[柱}轴承。
具有单列短圆柱滚动体的轴承。只能承受径向负荷，其允许负荷约为相同尺寸单列向心球轴承的1.7倍。
2.87双列向心球面滚子轴承doublerowsphericalrollerbearing又称向心球滚子轴承。
具有双列鼓形滚子，内为双滚道、外圈为球面滚动轴承。2.88向心滚针轴承needlebearing又称滚针轴承。
直径小于或等于6mm的细长形圆柱滚子的滚动轴承。只能承受径向负荷。2.89向心螺旋滚子轴承helical rollerbearing又称螺旋滚子轴承。
用具有一定弹性的螺旋形滚子作为滚动体的滚动轴承。2.90向心推力球轴承angularcontactballbearing应圆滚道不对称的球轴承。能承受径向和轴向负荷。圆锥滚子轴承taperedroilerbearg2.91
由圆锥体滚子、外圈滚道为内圆锥面。内圈滚道为圆柱面的主要零件组成的滚动轴承。推力球轴承thrustball bearing2.92
仅能承受轴向负荷的球轴承。有单向推力球轴承和双向推力球轴承两种。2.93
推力滚子轴承thrustrollbsaring仅能承受轴向负荷的滚子轴承。按滚子的结构形状有：短圆柱滚子、圆锥滚子和球面滚子等。2.94口支承knife-edgesupport
由刀子和刀承主要零件组成的浓动支承。转动件只能在不大的（约土8°～10°)角度范围内偏转。2.95刀子knife-edge
用玛瑙、刚玉或硬钢制成的、横断面为三角形、正方形、五边形、梨形等的柱体。其刃口角有30°、6090%100%120等。工作面是微小半径（r0.0005~0.005mm）的圆柱面。2.96刀承edge bearing
称刀垫
用以支承刀子的零件。其工作面是平面、底部是小内圆柱面的√形面或内圆柱面构成。通常用玛瑙、刚玉硬钢制成。
GB/T1396
2.97弹性支承elasticsupport
利用弹性元件约束并支持转动件的支承元件。转动件绕规定轴线偏转时，弹性元件产生相应的变形，故转动件只能在一定角度范围内偏转。2.98片簧支承flatspringsupport片簧两端分别固联在固定件和转动件上构成的支承。转动件只能在不大的转角范围内偏摆。2.99十字片簧支承supportbycrossedsprings由互相交错成十字形的成对片簧组成的支承。各片簧的一端固定在机座上，另一端固接在转动件上，片簧的交错线相当于旋转轴线，转动件只能在不大的转角范围内偏转。2.100预载十字片簧支承supportbypreloadedcrossedspring由成对相互交错，并在安装时使其对称弯曲的片簧组成，片簧的两端分别固联在机座和转动件上的支承。这种支承具有较大的线性范围。张丝支承torsional suspension spring2.1015
用具有一定张紧力的金属丝（通常是矩形截面）作为转动件绕金属丝轴线偏转的支承。静压支承hydrostaticsupport
利用流体静压将转动件悬浮，并能保证其绕自身轴线润动的支承。2.103磁支承magnetic support
利用磁力将转动件悬浮，并能保证其绕某一轴线转动的支承。2.104
导轨guides
由运动件和承导件组成，承导件约束运动件，使运动件沿一定轨迹移动的导向元件。通常运动件移动的轨迹是直线，故又称直线导轨。根据运动件和承导件之间相对运动时摩擦性质可分为：滑动摩擦导轨、滚动摩擦导轨、流体介质摩擦导轨和弹性导轨等。2.105开式导轨openguides
又称力封式导轨。
必须借助外力才能保证运动件和承导件工作面相接触，从而保证运动件按规定的轨迹移动的导轨。
闭式导轨closed guides
又称自封式导轨。
依靠本身几何形状保证运动件和承导件工作面相接触，从面保证运动件按规定的轨迹移动的导轨。
2.107圆柱面滑动导轨cylindricalguides承导（工作）面为圆柱面的直线导向元件。由于圆柱面导轨的运动件和承导体间可相对转动，故需采用防转构件。
2.108棱柱面滑动导轨prismaticguides承导（工作）面为棱柱面的直线导向元件。滚动导轨rollingguides
运动件和承导件工作面之间放置滚动体（滚珠、滚柱或滚动轴承）的直线导向元件。滚动体使工作面间的摩擦为滚动摩擦。
2.110示数元件indicatingelements用来表示仪表工作结果的元件。通常可将其分为：标尺指针示数元件，记录元件和计数元件三类。
指针标尺示数元件indicatingdeviceswithstaffandneedle2.111
利用指针和标尺相对位移来表示仪表工作结果的元件。两者相对位移可以是指针运动或标尺运动来实现。
2.112记录元件recordingdevicesGB/T13965-92
可以记录被测量的元件。由记录笔和记录面组成。两者的运动由被测量和相关参数分别控制2.113打印元件beatingprinter
以一定的时间间隔，将被测量值打印到记录纸上的元件，属记录元件的一部分。2.114计数器counter
通过传感机构驱动计数元件，指示被测量累计值的器件。按其驱动方式可分为：机械式、电磁式、电子式三大类或它们的组合型式。2.115机械计数器machanicalcounter以机械动作驱动计数元件进行计数的器件。示数元件有字轮式、字盘式和指针式三种。2.116电磁计数器electromagneticcounter利用电脉冲通过电磁元件驱动计数元件进行计数的器件。2.117村
机械计时器mechanicaltimer
通过机械机构驱动计时元件，指示被测量累计时段或时刻的器件。其机构以擒纵式多见。2.118标尺scale,staff
用于表明被测量的零件。在其表面刻有与被测量相应的一系列标线。2.119#
指针needle，pointer
能沿标尺刻度方向相对运动，指示被测量结果值的标记零件。2.120联
联轴器coupling
将两种轴联结在一起，传递运动和转距的器件。联轴器可分为：固定型和可动型两种。2.121
套筒联轴器【rigid】sleevecoupling刚性套筒两端分别套在被联结的两轴上，套筒与轴间用钉或销钉联结，从而将两轴联结在~起传递运动和转矩的组件。
2舌形联轴器：tongue-type（slipjoint)coupling由两分别固联在被联结轴端部相套合的圆柱形零件组成，其一径向装有圆销，另一沿轴向开有与圆销滑动配合的槽，通过圆销嵌在槽内将两轴联结在一起，传递运动和转矩的器件。它允许被联结轴有一定的轴向相对移动。2.123盘销联轴器disccoupling
通过槽、销将两轴联结在一起传递运动和转矩的器件。由两个分别固定在两轴端的圆盘组成，其一端面在一定半径处固装一轴向圆销，另一圆盘在相应位置开有与圆销滑配合的径向槽。允许被联结轴有一定偏移。
2.124十字滑块联轴器oldham'scoupling由两个套盘和中间盘组成，两套盘分别固定在被联结的两轴端，中间圆盘两端面各有一矩形或齿形样，两均通过圆盘中心且互相垂直，并嵌于两套盘端面相应的凹槽中，从而将两轴联结在一起，传递运动和转矩器件。允许被联结轴有一定的偏移。2.125万向联轴器Hooke'scoupling又称虎克联轴器。
由十字形零件和两叉形杆接而成。能用于联结轴线相交的两轴；并传递运动和转矩的器件。弹性联轴器elasticcoupling
利用弹性零件将两轴联结在一起，传递运动和转矩的器件。2.127膏
离合器clutch
能方便地将两轴接合，以传递运动和转矩，并能随意地使它们分离以停止传递运动和转矩的器件。
GB/T13965—92
2.128牙嵌离合器clawclutch，jawclutch由两个端面制成齿形的套筒组成的离合器。其一固定在主动轴上，另一滑套在有导键的从动轴上，从动轴上的滑动套简尾部装有拨叉，能使套筒沿轴向移动。两套筒靠紧时，端面牙齿相嵌合，将两轴联结在一起，以传递运动和转矩；两套简离开时，端面牙齿脱开，停止传递运动和转矩。2.129摩擦离合器frictionclutch由两个摩擦盘或两组摩擦片组成的离合器。其一固定在主动轴上，另一滑套在有导键的从动轴上，两者压紧时，摩擦力将两轴联结在一起，以传递运动和转矩，两者松脱时，摩擦力消失，两轴脱离，停止传递运动和转矩。这种离合器能在运转状态时将两轴接合或分离。2.130减震器shockabsorber,shockmount，buffer用以隔离或减弱振动影响的一种具有弹性的器件。2.131橡胶减震器rubberbuffer
利用橡胶弹性复形，吸收并贮存振动能量，对振动起阻尼作用，从而实现减震作用的器件。2.132弹簧减震器springbuffer
利用弹簧变形，吸收并贮存振动能量。对振动起阻尼作用，从而实现减震作用的器件。橡胶-弹簧减震器rubber-springbuffer2.133
利用橡胶和弹簧的变形，共同吸收并贮存振动能量，对振动起阻尼作用；从而实现减震作用的器件。
2.134阻尼器damper
用以吸收仪表活动系统的功能，减少活动系统往复摆动的振幅和缩短振荡时间，从而使活动系统在规定时间内稳定到平衡位置的器件。空气阻尼器airdamper
利用空气阻力消耗活动系统动能，从而使活动系统在规定时间内稳定到平衡位置的器件。液体阻尼器liquiddamper
利用液体阻力消耗活动系统动能，从而使活动系统在规定时间内稳定到平衡位置的器件。电磁阻尼器electromagnetiedamper2.137
利用电磁阻力消耗活动系统动能，从而使活动系统在规定时间内稳定到平衡位置的器件。2.138调速器speedgovernor
用以保证转轴在负载力矩变化时旋转速度稳定在规定范围内的器件。Wr
2.139 制动式调速器 shoe-type speed governorbrake-type speed governor利用转轴上附加一个与转速有关的制动力矩来平衡驱动力矩和负载力矩的差值，使转轴转速保持稳定的器件。
2.140擒纵式调速器escapementspeedgovernor利用擒纵机构来调整、控制速度的器件。2.141
【圆的】渐开线involuteCtoacircle】在平面上，一直线（发生线）沿固定圆（基圆）作纯滚动时，直线上任一点的轨迹。摆线cycloid
在平面上，一圆（发生圆）沿着一个固定圆（基圆）作纯滚动时，圆上任一点的轨迹为圆的摆线。沿固定圆外侧作纯滚动时，圆上任一点的轨迹为外摆线，沿固定圆内侧作纯滚动时，圆上任一点的轨迹为内摆线。
2.143分度圆reference circle，graduated circle圆柱齿轮上，作为分齿基准的一个圆，其直径等于模数和齿数的乘积。它是齿轮参数的基准，标准齿轮在分度圆上的齿厚与槽宽（齿间宽}相等。basecircle
GB/T13965—92
形成渐开线或摆线齿廊的一个假想圆。发生线或发生圆在该圆上作纯滚动时，发生线或发生圆上任一点的轨迹为渐开线或摆线。2.145节圆pitchcircle
圆柱齿轮啮合运动时，通过节点的假想圆。也就是将齿轮看作相对纯滚动时的虚拟圆。2.146齿顶圆addendumcircle
又称顶圆。
齿轮各轮齿齿顶端所在的圆。
2.147齿根圆dedendum circle
又称根圆。
齿轮各轮齿齿根所在的圆。
齿距pitch
相邻两齿在某一圆上同名侧齿廊间的弧长。分度圆上的齿距又称周节。2.149
端面齿距transversepitch
齿轮端面齿廓相邻两齿同名侧在分度圆上的弧长。2.150法向齿距normalpitch
斜齿轮分度圆柱面上，其齿线的法线螺旋线在相邻两齿同衡齿面间的弧长。2.151t
齿厚tooththickness
个齿的两侧齿廓之间在某一圆上的弧长。2.152端面齿厚transversetooththickness圆柱齿轮端平面上一个齿的两侧端面齿廓间的分度圆弧长。2.153法向齿厚normal tooththickness斜齿轮分度圆柱面上，齿线的法向螺旋线在一个齿两侧齿面的弧长。2.154槽宽spacewidth
又称齿间宽。
一个齿槽的两侧齿廊间在某一圆上的弧长。2.155端面齿槽宽transversespacewidth圆柱齿轮端乎面上，一个齿槽的两侧齿廊间在分度上的弧长。2.156法向齿槽宽normalspacewidth斜齿轮分度圆柱面上，齿线的法向螺旋线在一个齿槽两侧齿面间的弧长。2.157
齿高toothdepth
齿顶圆与齿根圆之间的径向距离。2.158齿顶高addendum
分度圆与齿顶圆之间的径向距离。2.159齿根高dedendum
分度圆与齿根圆之间的径向距离。2.160
齿宽facewidth
轮齿沿分度圆柱面直母线方向的宽度。2.161
模数module
分度圆上齿距(单位：mm)与圆周率元的比值(m一t/元）。它是齿轮的基本参数。2.162
端面模数transversemodule
端面齿距（单位：mm）与圆周率元的比值。2.163法向模数normalmodule
法向齿距（单位：mm）与圆周率的比值。10
