【国家标准(GB)】 半挂牵引车牵引座的安装

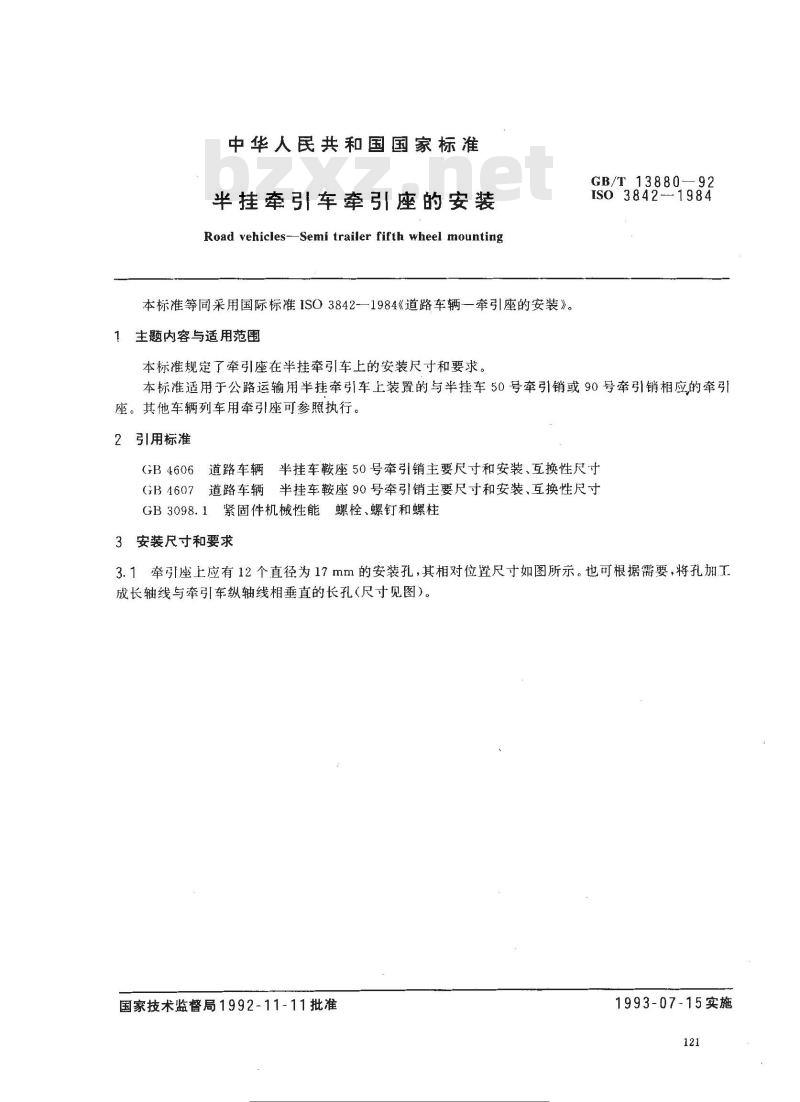

中华人民共和国国家标准
半挂牵引车牵引座的安装
Road vehicles--Semi trailer fifth wheel mounting本标准等同采用国际标准1SO3842一1984《道路车辆一牵引座的安装》。1主题内容与适用范围
本标准规定了牵引座在半挂牵引车上的安装尺寸和要求。GB/T13880—92
ISO3842--1984
本标准适用于公路运输用半挂牵引车上装置的与半挂车50号牵引销或90号牵引销相应的牵引座。其他车辆列车用牵引座可参照执行。引用标准
GB4606道路车辆半挂车鞍座50号牵引销主要尺寸和安装、互换性尺寸GB4607道路车辆半挂车鞍座90号牵引销主要尺寸和安装、互换性尺寸GB3098.1.紧固件机械性能螺栓、螺钉和螺柱3安装尺寸和要求
3.1牵引座上应有12个直径为17mm的安装孔，其相对位置尺寸如图所示。也可根据需要，将孔加工成长轴线与牵引车纵轴线相垂直的长孔（尺寸见图）。国家技术监督局1992-11-11批准代授搜
外标佛
1993-07-15实施wwW.bzxz.Net
允许的形状
老座精轴约
GB/T13880-—92
军辆前进方向
引销位贸
牵引车纵轴线

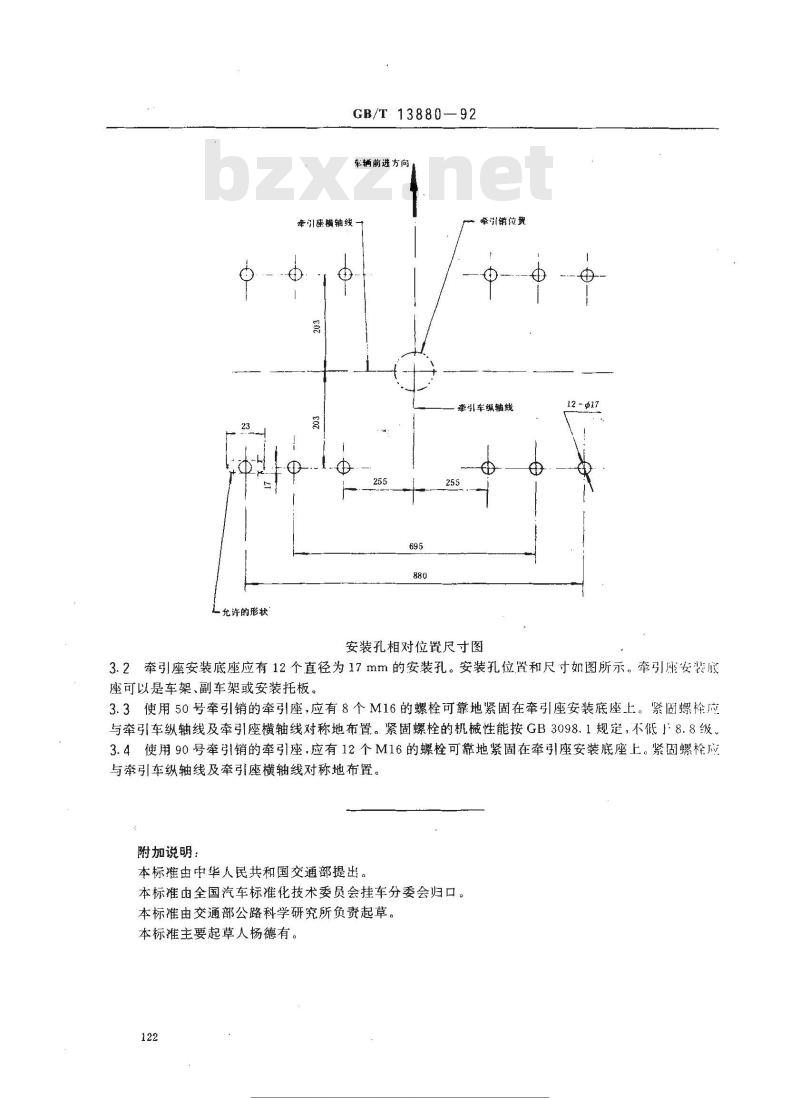

安装孔相对位置尺寸图
12 -611
3.2牵引座安装底座应有12个直径为17mm的安装孔。安装孔位置和尺寸如图所示，牵引座安装底座可以是车架、副车架或安装托板。3.3使用50号牵引销的牵引座，应有8个M16的螺栓可靠地紧固在牵引座安装底座上。紧固螺栓应与牵引车纵轴线及牵引座横轴线对称地布置。紧固螺栓的机械性能按GB3098.1规定，不低下8.8级，3.4使用90号牵引销的牵引座，应有12个M16的螺栓可靠地紧固在牵引座安装底座上。紧固螺栓应与牵引车纵轴线及牵引座横轴线对称地布置。附加说明：
本标准由中华人民共和国交通部提出。本标推由全国汽车标准化技术委员会挂车分委会归口。本标准由交通部公路科学研究所负责起草。本标推主要起草人杨德有。
