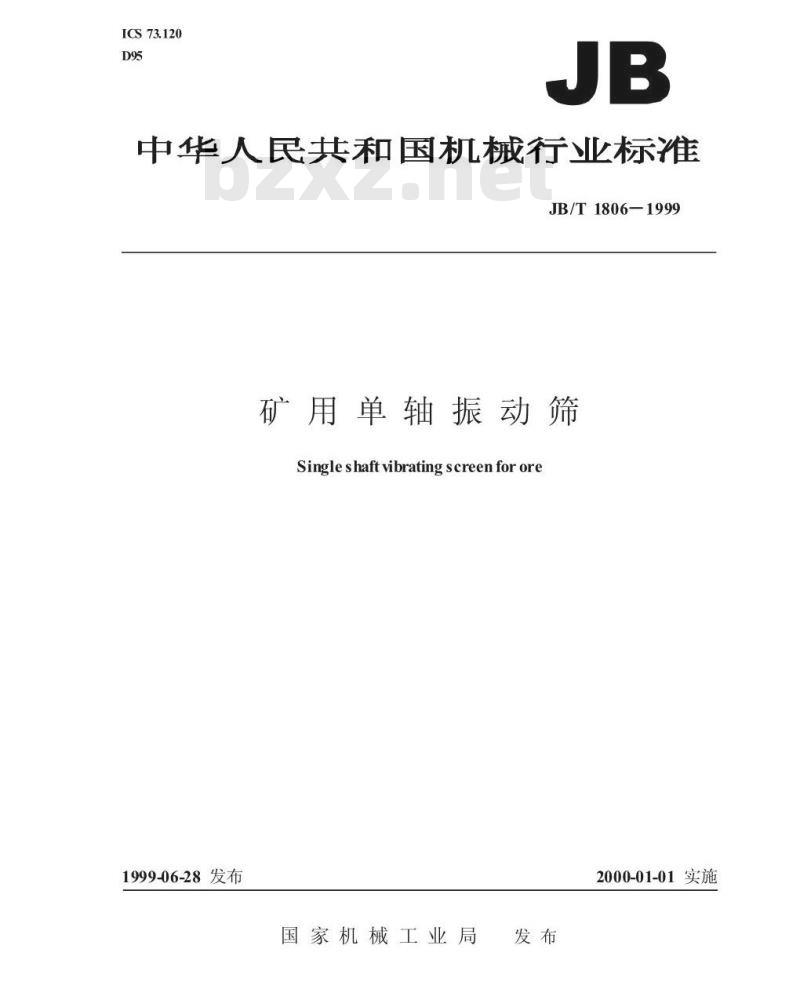

【机械行业标准(JB)】 矿用单轴振动筛

ICS73.120
中华人民共和国机械行业标准
JB/T1806—1999
矿用单轴振动筛
Singleshaftvibratingscreenforore1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T1806—1999

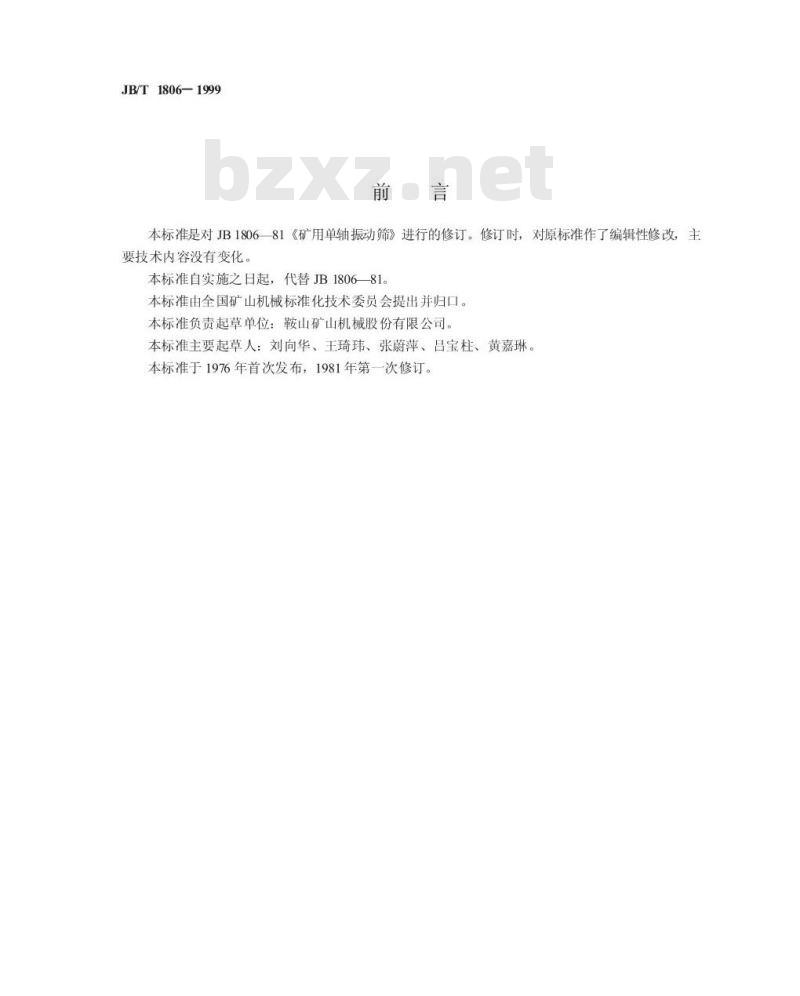

本标准是对JB180681《矿用单轴振动筛》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化
本标准自实施之日起，代替JB1806一81。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：鞍山矿山机械股份有限公司。本标准主要起草人：刘向华、王琦玮、张蔚萍、吕宝柱、黄嘉琳。本标准于1976年首次发布，1981年第一次修订。1范围

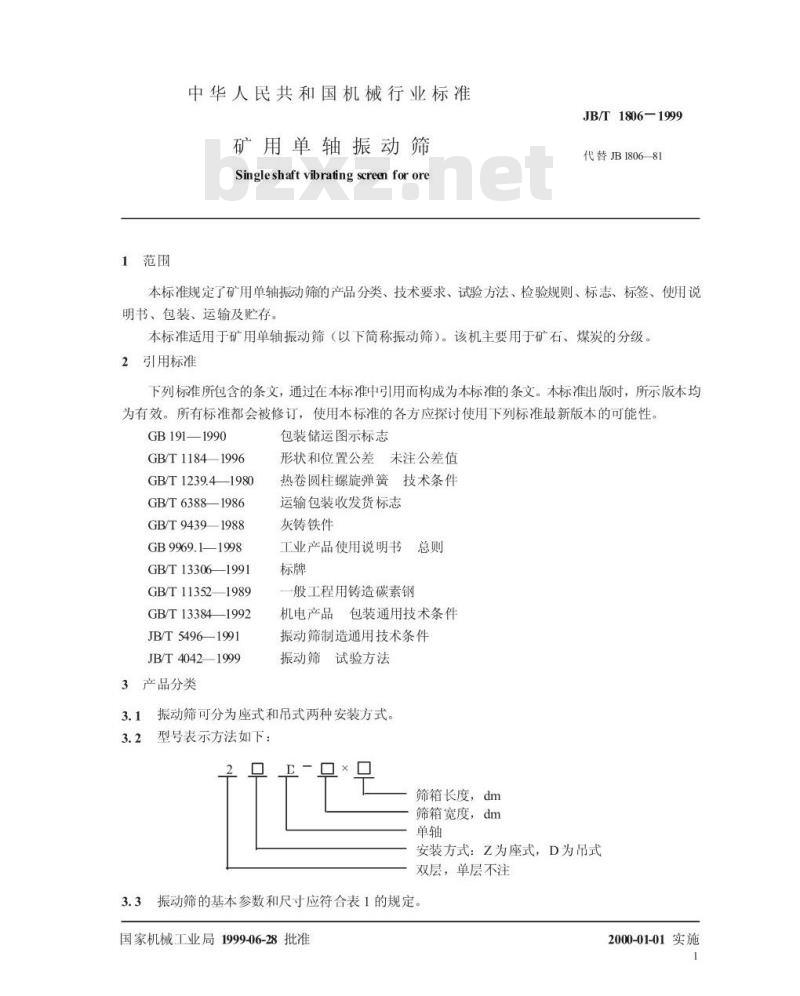

中华人民共和国机械行业标准
矿用单轴振动筛
SingleshaftvibratingscrenfororeJB/T1806—1999
代替JB180681
本标准规定了矿用单轴振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。
本标准适用于矿用单轴振动筛（以下简称振动筛）。该机主要用于矿石、煤炭的分级2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T 1184—1996
GB/T1239.41980
GB/T 63881986
GB/T94391988
GB 9969.11998
GB/T133061991
GB/T 11352—1989
GB/T133841992
JB/T54961991
JB/T4042—1999
3产品分类www.bzxz.net
包装储运图示标志
形状和位置公差未注公差值
热卷圆柱螺旋弹簧技术条件
运输包装收发货标志
灰铸铁件
工业产品使用说明书
一般工程用铸造碳素钢
机电产品包装通用技术条件
振动筛制造通用技术条件
振动筛试验方法
3.1振动筛可分为座式和吊式两种安装方式。型号表示方法如下：
筛箱长度，dm
筛箱宽度，dm
安装方式：Z为座式，D为吊式
双层，单层不注

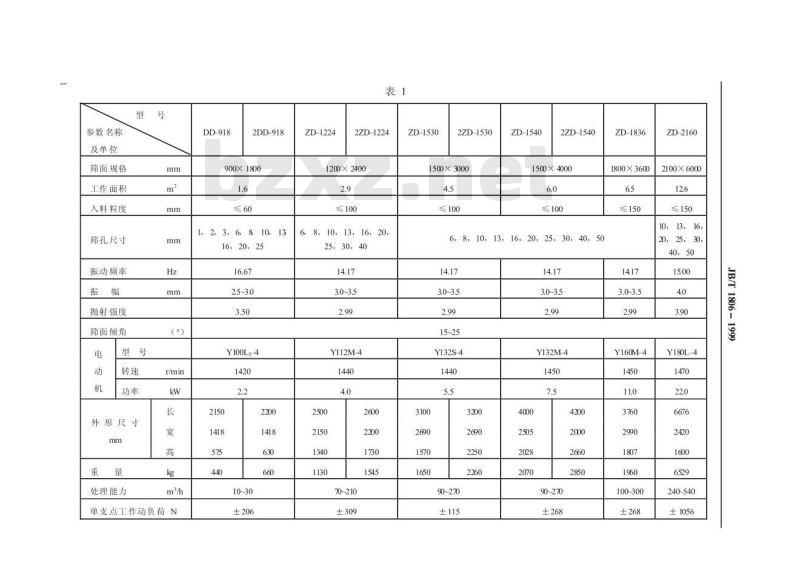

3.3振动筛的基本参数和尺寸应符合表1的规定。国家机械工业局1999-06-28批准2000-01-01实施
参数名称
及单位
筛面规格
工作面积
入料粒度
筛孔尺寸
振动频率
抛射强度
筛面倾角
外形尺寸
处理能力
单支点工作动负荷N
DD-918
2DD-918
900×1800
1,2,3,6810.13
16，20，25
Y100L4
ZD-1224
2ZD-1224
1200×2400
8，10,13,16,20,
25，30，40
Y112M-4
70-210
ZD-1530
2ZD-1530
1500×3000
≤100
ZD-1540
2ZD-1540
1500×4000
≤100
6,8,10.13,16,
20,25,30,40,50
Y132S-4
90-270
Y132M4
90-270
ZD-1836
1800×3600
≤150
Y160M-4
100-300
ZD-2160
2100×6000
≤150
20,25，30,
40，50
Y180L-4
240-540
±1056
JB/T1806-1999

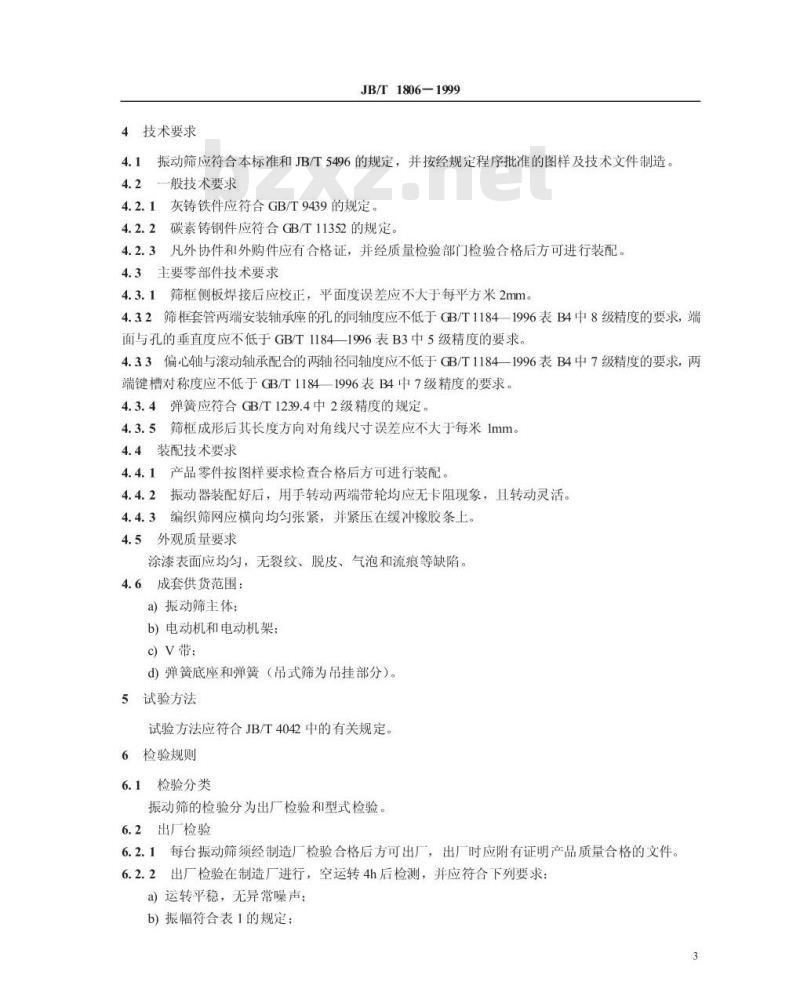

4技术要求
JB/T1806-1999
4.1振动筛应符合本标准和JB/T5496的规定，并按经规定程序批准的图样及技术文件制造。4.2一般技术要求
4.2.1灰铸铁件应符合GB/T9439的规定。4.2.2碳素铸钢件应符合GB/T11352的规定。4.2.3凡外协件和外购件应有合格证，并经质量检验部门检验合格后方可进行装配。4.3主要零部件技术要求
4.3.1筛框侧板焊接后应校正，平面度误差应不大于每平方米2mm。4.32筛框套管两端安装轴承座的孔的同轴度应不低于GB/T11841996表B4中8级精度的要求，端面与孔的垂直度应不低于GB/T1184-1996表B3中5级精度的要求。4.33偏心轴与滚动轴承配合的两轴径同轴度应不低于GB/T1184一1996表B4中7级精度的要求，两端键槽对称度应不低于GB/T11841996表B4中7级精度的要求。4.3.4弹簧应符合GB/T1239.4中2级精度的规定4.3.5筛框成形后其长度方向对角线尺寸误差应不大于每米1mm。4.4装配技术要求
4.4.1产品零件按图样要求检查合格后方可进行装配。4.4.2振动器装配好后，用手转动两端带轮均应无卡阻现象，且转动灵活。4.4.3编织筛网应横向均匀张紧，并紧压在缓冲橡胶条上。4.5外观质量要求
涂漆表面应均匀，无裂纹、脱皮、气泡和流痕等缺陷。4.6成套供货范围：
a)振动筛主体：
b）电动机和电动机架；
c)V带；
d）弹簧底座和弹簧（吊式筛为吊挂部分）。5试验方法
试验方法应符合JB/T4042中的有关规定。6检验规则
6.1检验分类
振动筛的检验分为出厂检验和型式检验6.2出厂检验
6.2.1每台振动筛须经制造厂检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2.2出厂检验在制造厂进行，空运转4h后检测，并应符合下列要求：a)运转平稳，无异常噪声；
b）振幅符合表1的规定；
JB/T1806-1999
C轴承温升不超过40℃，最高温度不超过75℃；d)所有润滑点及油封不漏油；
e）空运转后，所有螺栓应重新检查紧。6.3型式检验
6.3.1振动筛有下列情况之一时应进行型式试验：a）新产品或老产品转厂生产进行鉴定时；b)正常生产后，产品结构、材料、工艺有较大改动时：c)产品长期停产后，恢复生产时；d)出厂检验的结果与上次检验变化很大时；e）国家质量检验机构提出型式检验要求时。6.3.2型式检验项目应包括本标准的全部要求。6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，7标志、标签和使用说明书
7.1每台振动筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a)制造厂名称：
b)）产品名称及型号：
c）主要技术参数：
d)生产日期、出厂编号。
7.2振动筛应编写产品使用说明书，使用说明书应符合GB9969.1的规定。7.3振动筛的包装标志应包括运输包装收发货标志和包装储运图示标志。标志应符合GB/T6388和GB191的规定。
8包装、运输及贮存
8.1振动筛的包装应符合GB/T13384的要求。除电气设备、V带等采用封闭包装外，其余均可采用包扎或裸装。包装箱和包装件应符合陆路和水路运输的要求8.2金属外露加工表面，应涂防锈油脂，并用聚氯乙烯塑料薄膜包扎。8.3包装箱应通风、防雨，外壁应有明显的文字标记，并应符合7.3的规定。其内容包括：a)收货站及收货单位名称
b）发货站及发货单位名称：
c)合同号、产品名称及型号：
d)毛重、净重、箱号及外形尺寸：e）重心、起吊线、储运图示标志。8.4裸装时应在明显位置系标牌，标牌应符合7.3的规定，其重心位置标在产品上。8.5振动筛应随机附带下列技术文件：a)装箱清单：
b）产品合格证或质量证明书：
C)产品使用说明书：
JB/T1806-1999
d）产品安装图及其它有关的技术资料。振动筛存放时应垫平放稳，并与地面保持一定距离，不可堆放。露天存放要有防雨、防晒和防积8.6
水措施。
8.7振动筛存放1年，应进行一次保养5
共和国
机械行业标准
矿用单轴振动筛
JB/T1806—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×1230
印张1/2
2字数12000
1999年11月第一版
1999年11月第一次印刷
印数1-500
定价500元
99-821
机械工业标准服务网：http/kwwwJB.ac.cn6669081
