【机械行业标准(JB)】闭式单、双点切边压力机型式与基本参数

本网站发布时间： 2024-08-01 18:08:52

JB/T1769-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 1769-1999
标准名称：
闭式单、双点切边压力机型式与基本参数
标准类别：
机械行业标准(JB)
英文名称：
Types and basic parameters of closed single and double point trimming presses
标准状态：
现行
发布日期：
1999-05-14
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
138.40 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.10锻压设备、冲压机、剪切机
中标分类号：
机械>>通用加工机械与设备>>J62锻压机械

关联标准

替代情况：
JB 1769-1976

出版信息

页数：
6页
标准价格：
12.0 元

其他信息

相关标签：
切边压力机基本参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 1769-1999 JB/T 1769-1999 闭式单、双点切边压力机型式与基本参数 JB/T1769-1999

标准内容

部分标准内容：

ICS25.120.10

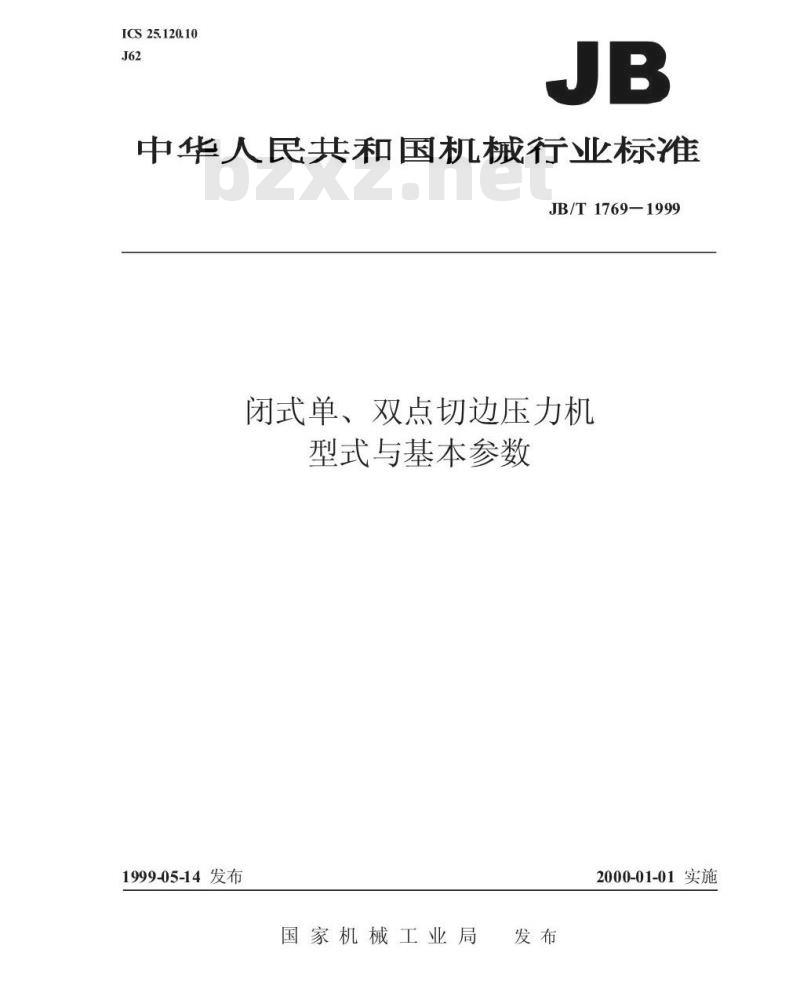

中华人民共和国机械行业标准
JB/T1769-1999
闭式单、双点切边压力机
型式与基本参数
1999-05-14发布
国家机械工业局
2000-01-01实施
JB/T1769—1999

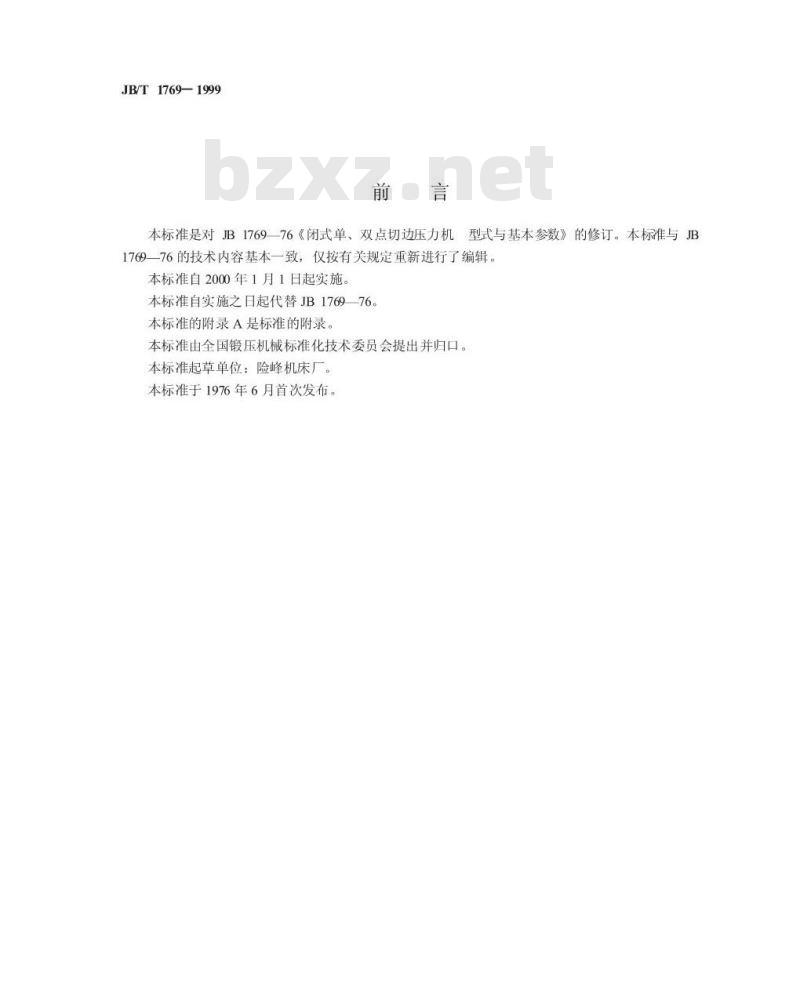

本标准是对JB176976《闭式单、双点切边压力机型式与基本参数》的修订。本标准与JB1769—76的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施
本标准自实施之日起代替JB176976。本标准的附录A是标准的附录。
本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位：险峰机床厂。本标准于1976年6月首次发布。
1范围
中华人民共和国机械行业标准
闭式单、双点切边压力机
型式与基本参数
本标准规定了闭式单、双点切边压力机的型式与基本参数等。本标准适用于新设计的闭式单、双点切边压力机。2型式
JB/T1769—1999
代替JB176976

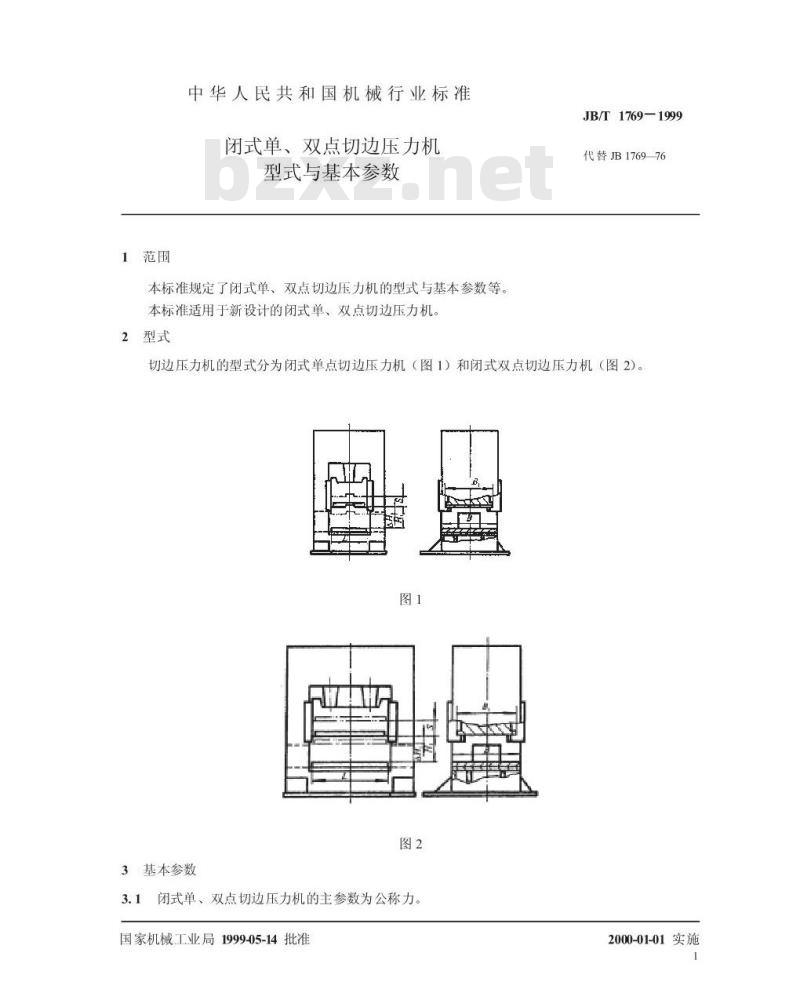

切边压力机的型式分为闭式单点切边压力机（图1）和闭式双点切边压力机（图2）。图1
3基本参数
3.1闭式单、双点切边压力机的主参数为公称力。国家机械工业局1999-05-14批准2000-01-01实施
JB/T1769-1999

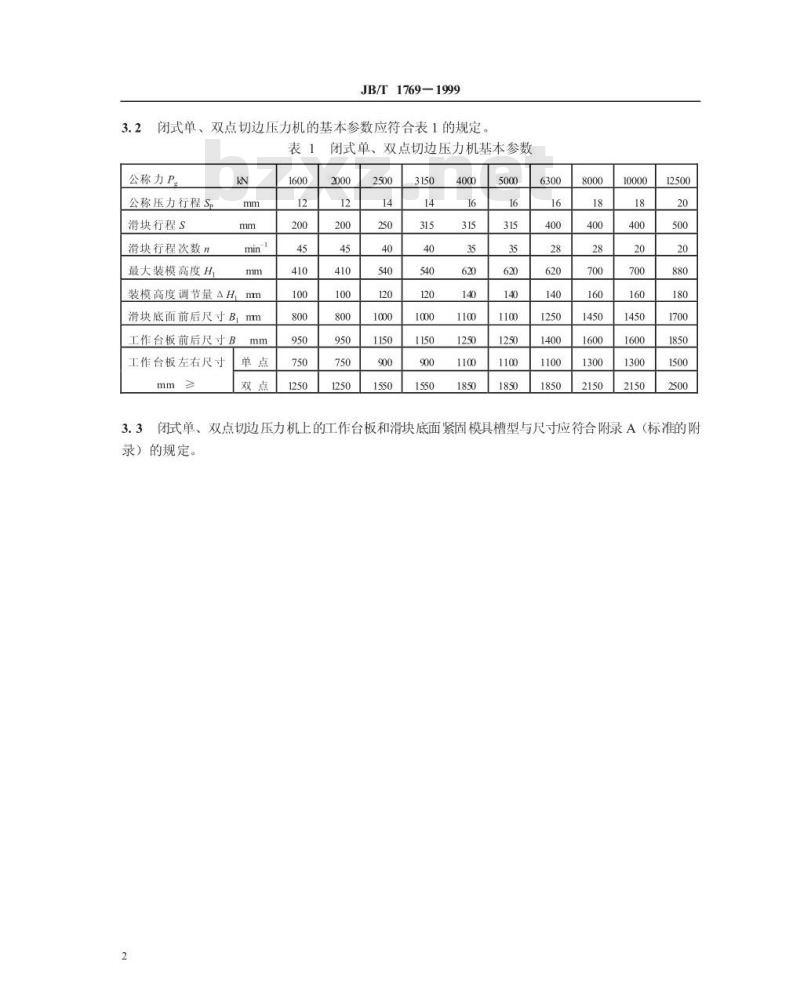

闭式单、双点切边压力机的基本参数应符合表1的规定。表1
闭式单、双点切边压力机基本参数公称力P
公称压力行程S
滑块行程S
滑块行程次数n
最大装模高度H
装模高度调节量AHmm
滑块底面前后尺寸Bmm
工作台板前后尺寸B
工作台板左右尺寸
闭式单、
双点切边压力机上的工作台板和滑块底面紧固模具槽型与尺寸应符合附录A（标准的附3.3
录）的规定。
JB/T1769-1999
附录A
（标准的附录）bzxz.net

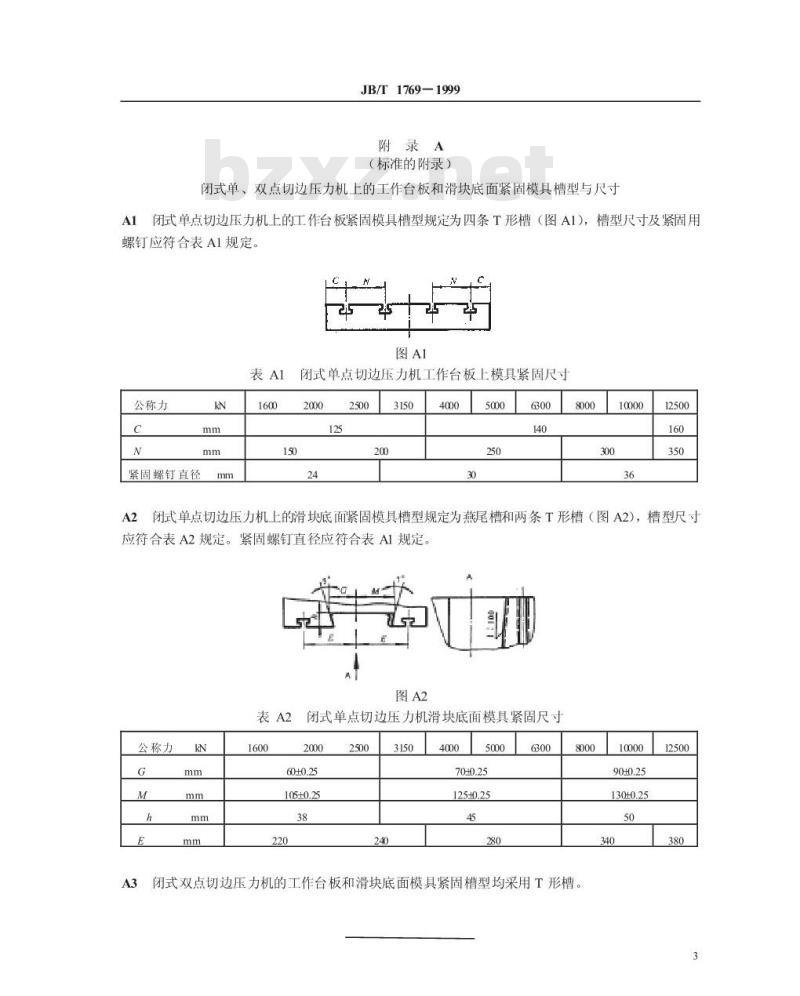

闭式单、双点切边压力机上的工作台板和滑块底面紧固模具槽型与尺寸A1闭式单点切边压力机上的工作台板紧固模具槽型规定为四条T形槽（图A1)，槽型尺寸及紧固用螺钉应符合表A1规定。
公称力
紧固螺钉直径
闭式单点切边压力机工作台板上模具紧固尺寸2000
闭式单点切边压力机上的滑块底面紧固模具槽型规定为燕尾槽和两条T形槽（图A2），槽型尺寸应符合表A2规定。紧固螺钉直径应符合表AI规定A
公称力
闭式单点切边压力机滑块底面模具紧固尺寸2000
105±0.25
125±0.25
闭式双点切边压力机的工作台板和滑块底面模具紧固槽型均采用T形槽。10000
130±0.25
机械行业标准
闭式单、双点切边压力机
型式与基本参数
JB/T1769—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年9月第一版
1999年9月第一次印刷
印数1—500
定价500元
99-518
