【国家标准(GB)】 信息处理 130mm未记录的硬扇段单面或双面软磁盘 尺寸、物理性能和磁性能

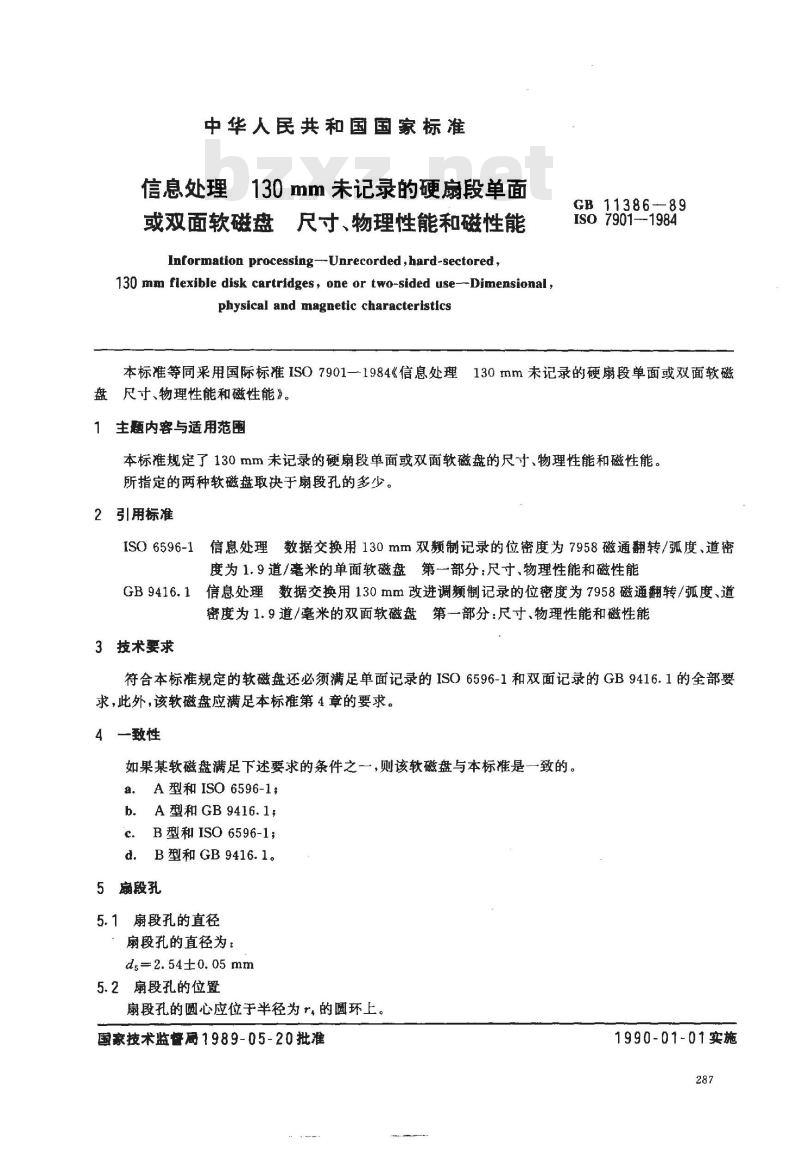

中华人民共和国国家标准
信息处理130 mm未记录的硬扇段单面或双面软磁盘尺寸、物理性能和磁性能Information processing--Unrecorded,hard-sectored,130 mm flexible disk cartridges, one or two-sided use--Dimensional,physical and magnetic characteristicsGB11386-89
ISO 7901-1984
本标准等同采用国际标准IS07901—1984《信息处理130mm未记录的硬扇段单面或双面软磁盘尺寸、物理性能和磁性能》。主题内容与适用范围
本标准规定了130mm未记录的硬扇段单面或双面软磁盘的尺寸，物理性能和磁性能。所指定的两种软磁盘取决于扇段孔的多少。2引用标准
信息处理数据交换用130mm双颜制记录的位密度为7958磁通翻转/弧度、道密ISO 6596-11
度为1.9道/毫米的单面软磁盘第一部分：尺寸、物理性能和磁性能GB9416.1
信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘第一部分：尺寸、物理性能和磁性能3技术要求
符合本标准规定的软磁盘还必须满足单面记录的ISO6596-1和双面记录的GB9416.1的全部要求，此外，该软磁盘应满足本标准第4章的要求。4一致性
如果某软磁盘满足下述要求的条件之一，则该软磁盘与本标准是一致的。A型和ISO6596-1；
A型和GB9416.1;
B型和ISO6596-1;
d．B型和GB9416.1。
5扇段孔
5.1扇段孔的直径
扇段孔的直径为：
ds=2.54±0.05mm
5.2扇段孔的位置
扇段孔的圆心应位于半径为r的圆环上。国家技术监督局1989-05-20批准1990-01-01实施
r4=25.40±0.05 mm

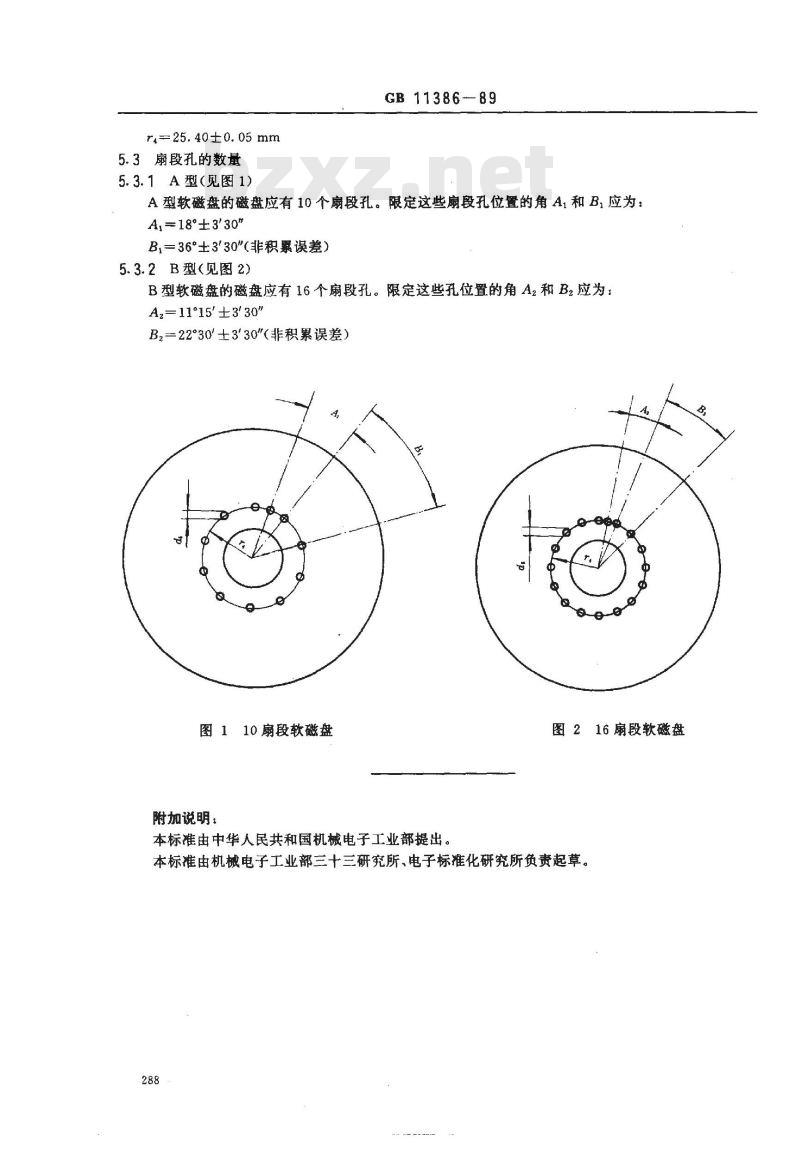

5.3扇段孔的数量
5.3.1A型（见图1）
GB 11386-89
A型软磁盘的磁盘应有10个扇段孔。限定这些扇段孔位置的角A1和B,应为：A,=18°±3'30″
B,-36°±3°30\（非积累误差）5.3.2B型（见图2）www.bzxz.net
B型软磁盘的磁盘应有16个痫段孔。限定这些孔位置的角A，和B2应为：A2=11°15'±3'30\
B2=22°30°±3'30（非积累误差）图110扇段软磁盘
附加说明：
本标准由中华人民共和国机械电子工业部提出。图216扇段软磁盘
本标准由机械电子工业部三十三研究所、电子标准化研究所负责起草。288
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
