【国家标准(GB)】 凹版塑料油墨检验方法 附着牢度检验

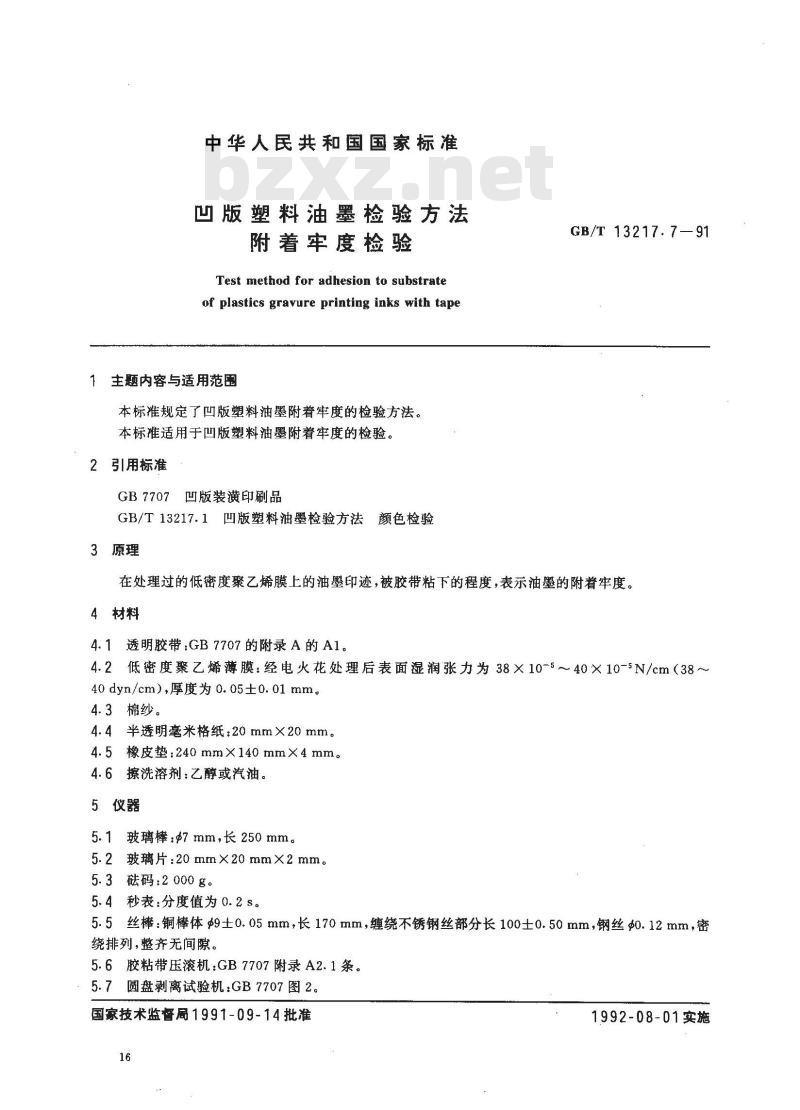

中华人民共和国国家标准
凹版塑料油墨检验方法
附着牢度检验
Test method for adhesion to substrateof plastics gravure printing inks with tape主题内容与适用范围
本标准规定了凹版塑料油墨附着牢度的检验方法。本标准适用于凹版塑料油墨附着牢度的检验。2引用标准
GB7707凹版装潢印刷品
GB/T13217.1凹版塑料油墨检验方法颜色检验3原理
GB/T 13217.7—91
在处理过的低密度聚乙烯膜上的油墨印迹，被胶带粘下的程度，表示油墨的附着牢度。4材料
4.1透明胶带：GB7707的附录A的A1。4.2低密度聚乙烯薄膜：经电火花处理后表面湿润张力为38×10-5~40×10-5N/cm（38~40dyn/cm），厚度为0.05±0.01mm。4.3棉纱。
4.4半透明毫米格纸：20mm×20mm。4.5橡皮垫：240mm×140mm×4mm。4.6擦洗溶剂：乙醇或汽油。
5仪器
5.1玻璃棒：#7mm，长250mm。
5.2玻璃片:20mmX20mmX2mm。
5.3码：2000g。
5.4秒表：分度值为0.2s。
5.5丝棒：铜棒体9±0.05mm，长170mm，缠绕不锈钢丝部分长100±0.50mm，钢丝$0.12mm，密绕排列，整齐无间隙。
5.6胶粘带压滚机：GB7707附录A2.1条。圆盘剥离试验机:GB7707图2。
国家技术监督局1991-09-14批准16
1992-08-01实施

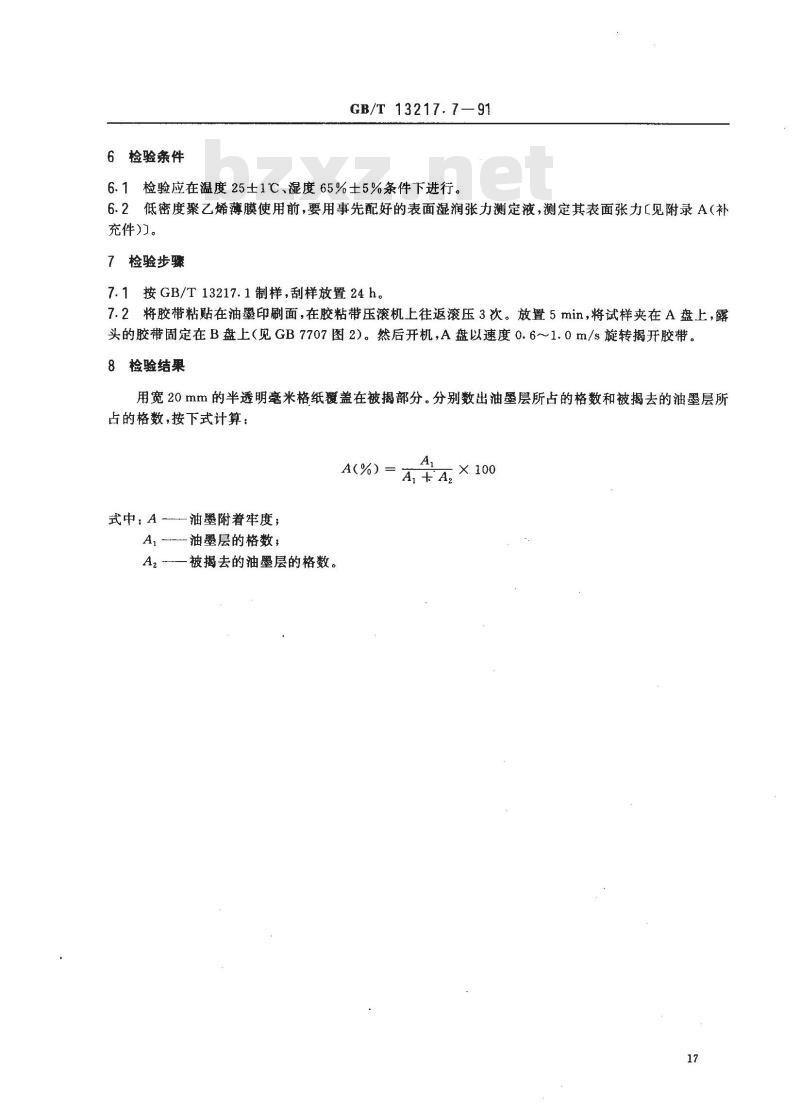

6检验条件
GB/T 13217.7—91
6.1检验应在温度25士1℃、湿度65%士5%条件下进行。6.2低密度聚乙烯薄膜使用前，要用事先配好的表面湿润张力测定液，测定其表面张力［见附录A（补充件)。
7检验步骤
7.1按GB/T13217.1制样，刮样放置24h。7.2将胶带粘贴在油墨印刷面，在胶粘带压滚机上往返滚压3次。放置5min，将试样夹在A盘上，露头的胶带固定在B盘上（见GB7707图2)。然后开机，A盘以速度0.6～1.0m/s旋转揭开胶带。8检验结果
用宽20mm的半透明毫米格纸覆盖在被揭部分。分别数出油墨层所占的格数和被揭去的油墨层所占的格数，按下式计算：
A(%) = 1
式中：A—油墨附着牢度；
A -油墨层的格数;
A。被揭去的油墨层的格数。
表面湿润张力测定液配方
表面张力
dyn/cm
甲酰胺
GB/T 13217.7—91

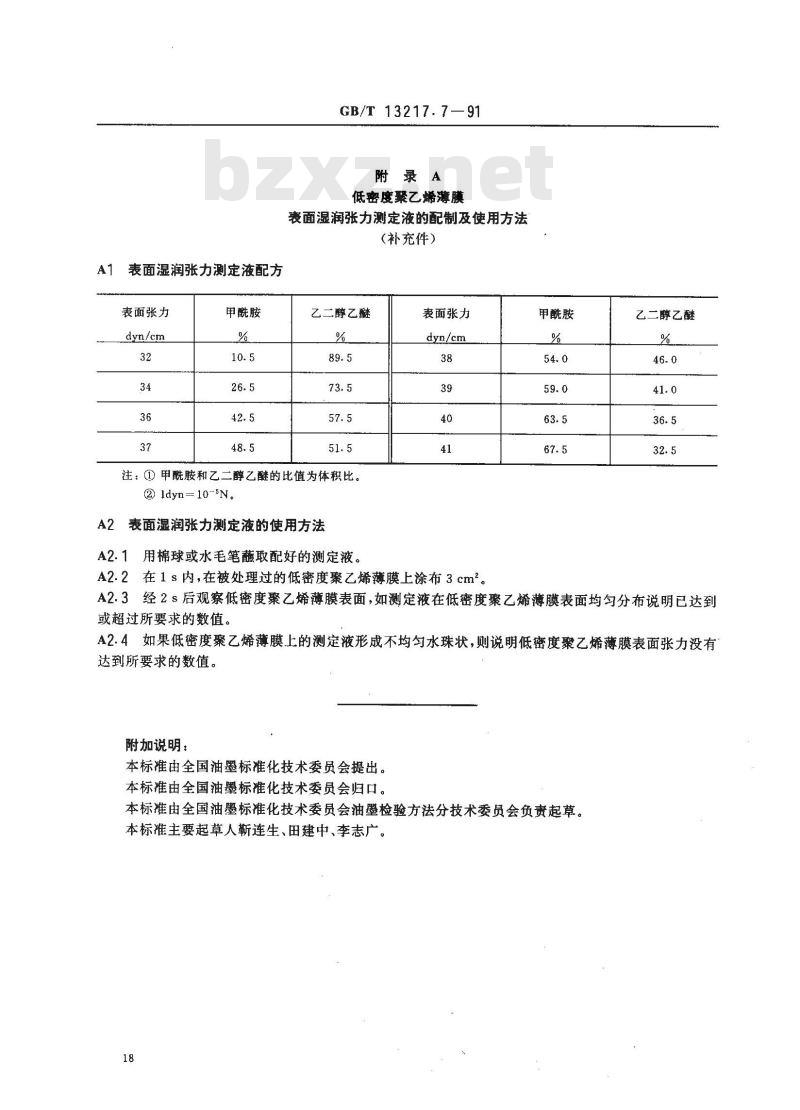

附录AWww.bzxZ.net
低密度聚乙烯薄膜
表面湿润张力测定液的配制及使用方法（补充件）
乙二醇乙醚
注：①甲酰胺和乙二醇乙醚的比值为体积比。② ldyn=10-5N。
A2表面湿润张力测定液的使用方法用棉球或水毛笔蘸取配好的测定液。A2.1
表面张力
dyn/cm
A2.2在1s内，在被处理过的低密度聚乙烯薄膜上涂布3cm2。甲胺
乙二醇乙醚
A2.3经2s后观察低密度聚乙烯薄膜表面，如测定液在低密度聚乙烯薄膜表面均匀分布说明已达到或超过所要求的数值。
A2.4如果低密度聚乙烯薄膜上的测定液形成不均匀水珠状，则说明低密度聚乙烯薄膜表面张力没有达到所要求的数值。
附加说明：
本标准由全国油墨标准化技术委员会提出。本标准由全国油墨标准化技术委员会归口。本标准由全国油墨标准化技术委员会油墨检验方法分技术委员会负责起草。本标准主要起草人靳连生、田建中、李志广。18
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
