【国家标准(GB)】 细粉末粒度分布的测定 声波筛分法

UDC669-492.2:620.118.3
TTTKAONIKAca-

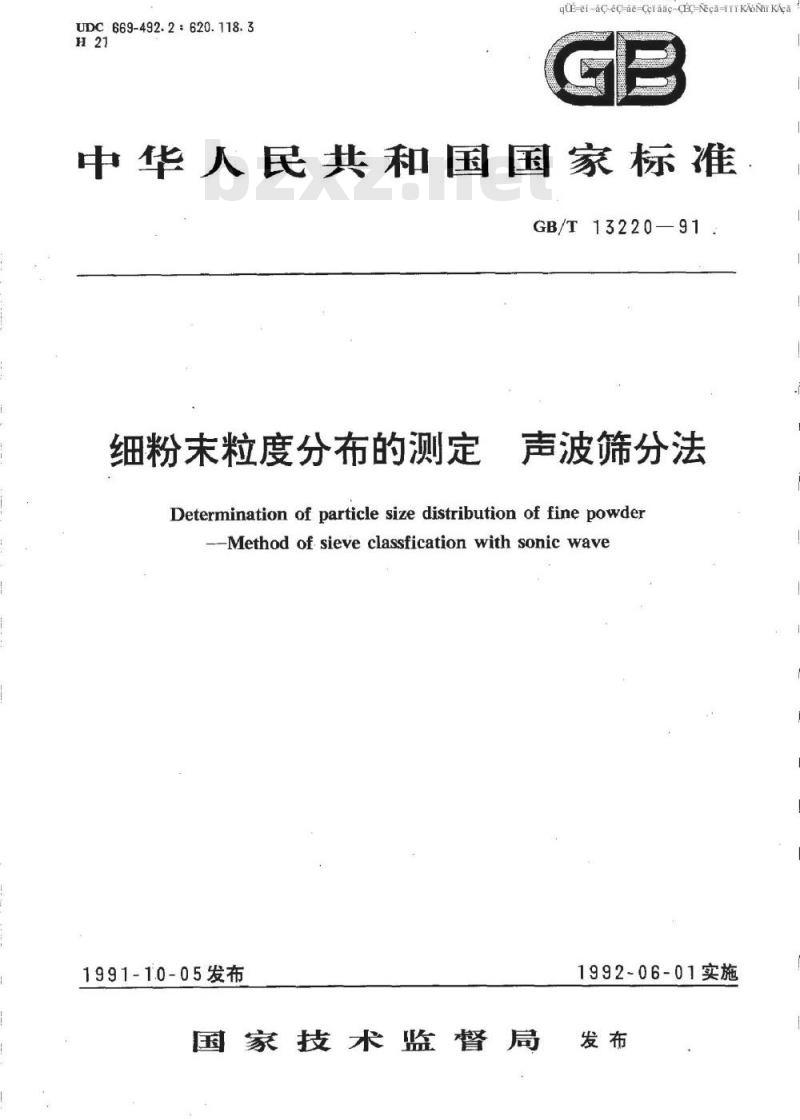

quE-ei-ac-ec-ae-Ceraac-CEc-Neca-rYKioNrKAga中华人民共和国国家标准
GB/T13220—91
细粉未粒度分布的测定
声波筛分法
Determination of particle size distribution of fine powder-Method of sieve classfication with sonic wave1991-1.0-05发布
国家技术监督局
1992-06-01实施

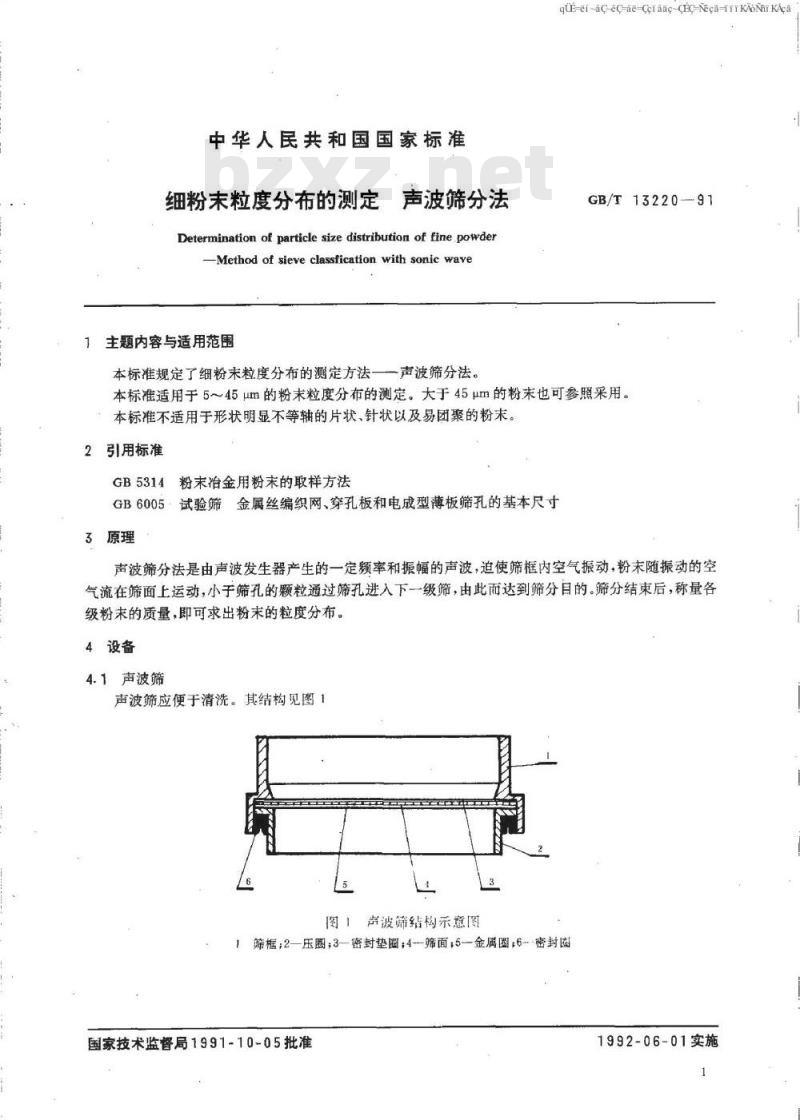

中华人民共和国国家标准
声波筛分法
细粉末粒度分布的测定
Determination of particle sizedistribution of fine powderMethod of sieve classfication with sonic wave主题内容与适用范围此内容来自标准下载网
YTKAONrKAca
quE-ei-aC-eC-ae-Ceraac-CEC-Neca-InrKAbNirKApaGB/T13220-91
本标准规定了细粉末粒度分布的测定方法一一声波筛分法。本标准适用于5～45um的粉未粒度分布的测定。大于45μm的粉未也可参照采用。本标准不适用于形状明显不等轴的片状、针状以及易团聚的粉末。2引用标准
GB5314粉末冶金用粉末的取样方法GB6005·试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸3原理
声波筛分法是由声波发生器产生的一定频率和振幅的声波，追使筛框内空气振动，粉末随振动的空气流在筛面上运动，小于筛孔的颗粒通过筛孔进入下一级筛，由此而达到筛分目的。筛分结束后，称量各级粉末的质量，即可求出粉末的粒度分布。4设备
4.1声波筛
声波筛应便于清洗。其结构见图15
声波筛结构示意图
筛框；2—压圈3-密封垫圈：4-筛面，5金属圈：6密封图国家技术监督局1991-10-05批准1992-06-01实施
4.1.1筛面
GB/T13220—91·
TTKAONrKca
quE-ei-ac-ec-ae-Ceraac-CEc-Neca-rrKAoNiKAoa筛面采用精密电成型网。筛分面的直径应不小于65mm。筛孔尺寸的允许偏差，小于20μm的为士1um，20～45μm的为士2um。筛孔尺寸应符合GB6005的规定。4.1.2筛框
筛框应由非磁性金属或有机玻璃制成，内表面的粗糙度R.应不大于0.63μm。筛框的高度应保证相邻两个筛面之间的距离约为25mm。筛框与筛面之间配合要好，密封性好，以保证筛分时不夹粉、不漏粉。

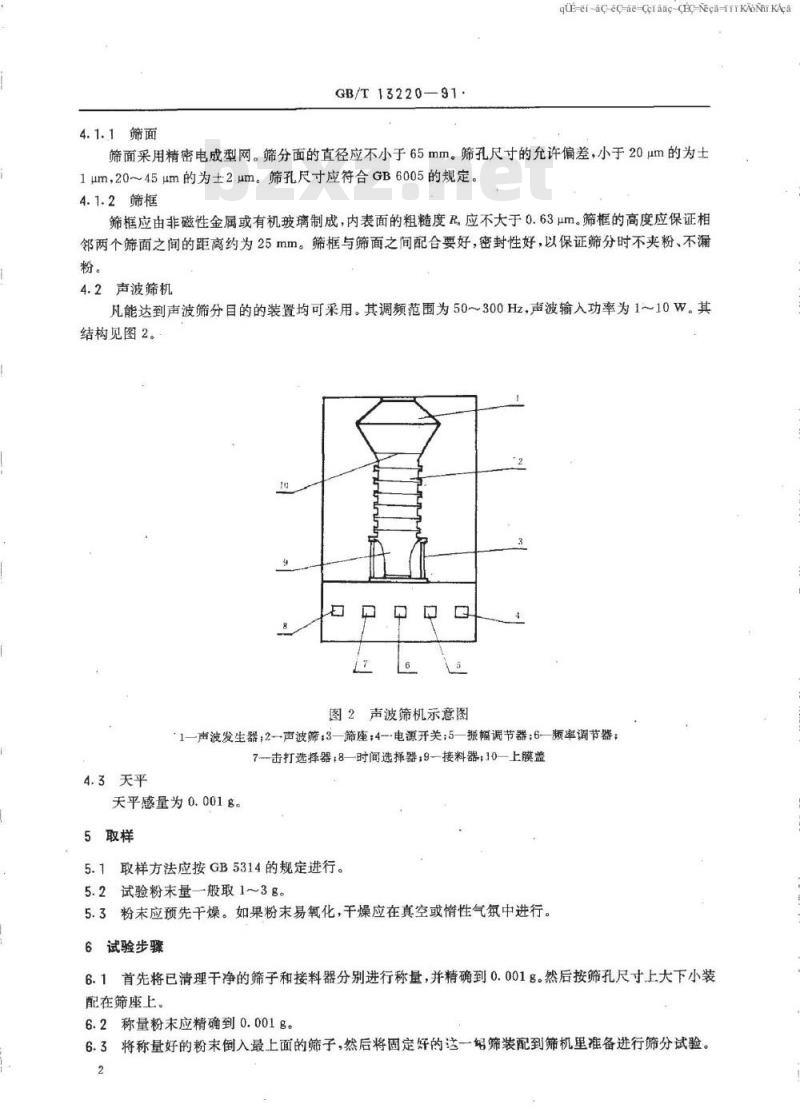

4.2声波筛机
凡能达到声波筛分目的的装置均可采用。其调频范围为50～300Hz，声波输入功率为1～10W。其结构见图2。
图2声波筛机示意图
一声波发生器，2声波筛：3—筛座：4--电源开关；5—振幅调节器；6—频率调节器；7击打选择器，8—时间选择器：9-接料器；10—上膜盖4.3天平
天平感量为0.001g。
5取样
5.1取样方法应按GB5314的规定进行。5.2试验粉末量-般取1~3g。
5.3粉末应预先干燥。如果粉末易氧化，干燥应在真空或情性气氛中进行。6试验步骤
6.1首先将已清理干净的筛子和接料器分别进行称量，并精确到0.001g。然后按筛孔尺寸上大下小装配在筛座上。
6.2称量粉末应精确到0.001g。
6.3将称量好的粉末倒入最上面的筛子，然后将固定好的这一筛装配到筛机里准备进行筛分试验。2
GB/T13220—91
KAONIKAca
qUE-ei-aC-eCae-Cciaac-CEC-NcCa-TYKAONTKAca

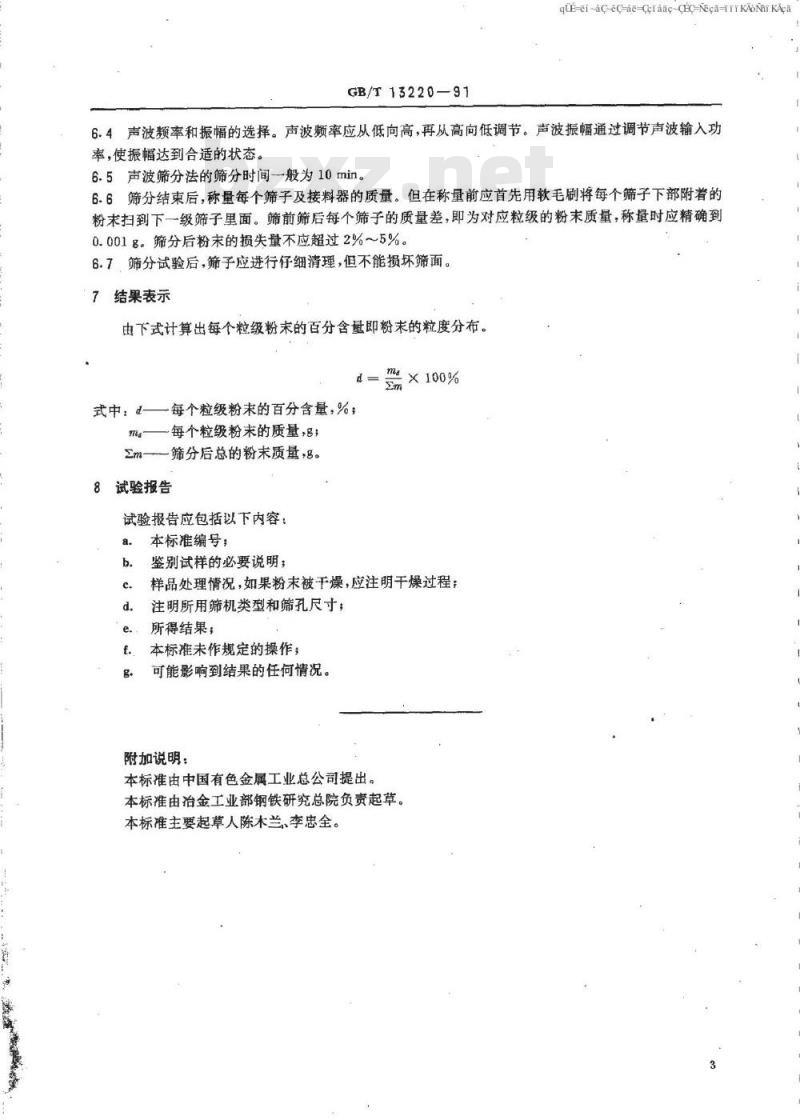

6.4声波频率和振幅的选择。声波频率应从低向高，再从高向低调节。声波振幅通过调节声波输入功率，使振幅达到合适的状态。
6.5声波筛分法的筛分时间一般为10min。6.6筛分结束后，称量每个筛子及接料器的质量。但在称量前应首先用软毛刷将每个筛子下部附着的粉末扫到下一级筛子里面。筛前筛后每个筛子的质量差，即为对应粒级的粉末质量，称量时应精确到0.001g。筛分后粉末的损失量不应超过2%～5%。6.7，筛分试验后，筛子应进行仔细清理，但不能损坏筛面。7结果表示
由下式计算出每个粒级粉末的百分含量即粉未的粒度分布。×100%
式中：d——每个粒级粉末的百分含量，%；mg
一每个粒级粉末的质量，8
Em——筛分后总的粉未质量，8。8
试验报告
试验报告应包括以下内容：
本标准编号：
鉴别试样的必要说明；
样品处理情况，如果粉末被干燥，应注明干燥过程；注明所用筛机类型和筛孔尺寸；所得结果；
本标准未作规定的操作；
可能影响到结果的任何情况。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由冶金工业部钢铁研究总院负责起草，本标准主要起草人陈木兰，李忠全。（京）新登字023号
TTKAONrKAca-
qUE-ei-ac-eC-ae-ciaac-CEC-Neca-rKANirKga16-

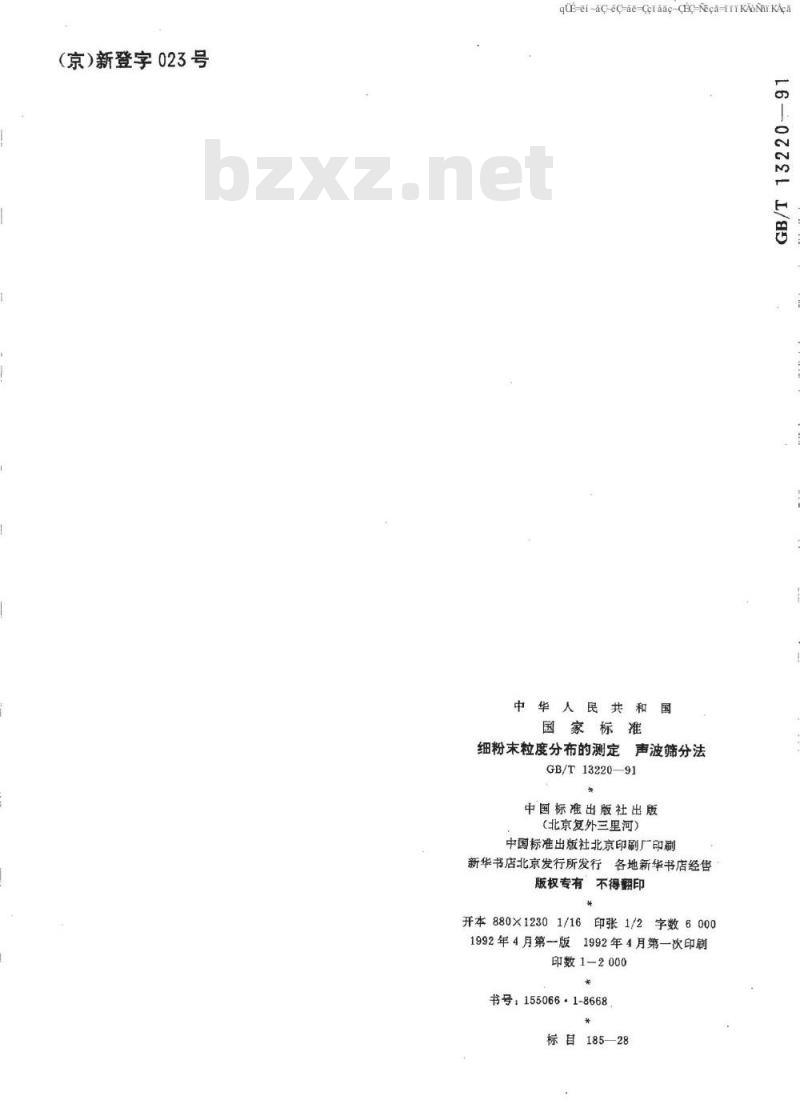

中华人民共和国
国家标准
细粉末粒度分布的测定声波筛分法GB/T1322091
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷广印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数60001992年4月第一版1992年4月第一次印刷印数1-2000
书号：155066·1-8668
标目185—28
