【国家标准(GB)】 金属热喷涂层剪切强度的测定

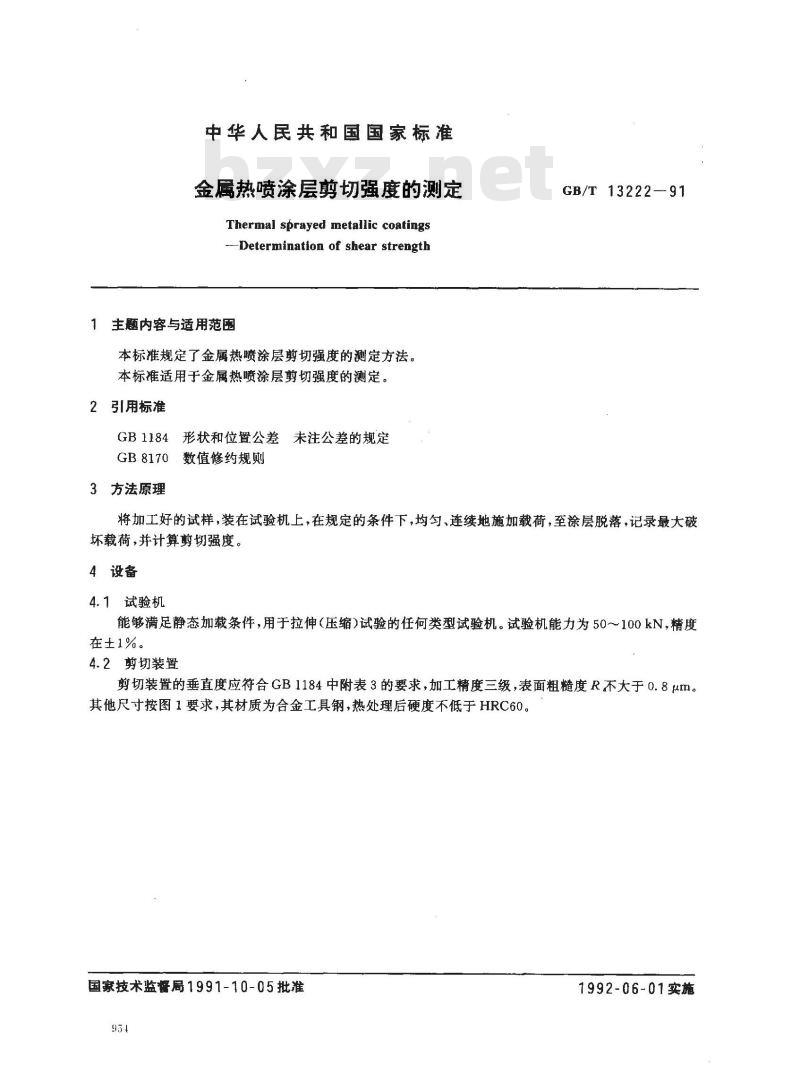

中华人民共和国国家标准
金属热喷涂层剪切强度的测定
Thermal sprayed metallic coatings--Determination of shear strength1主题内容与适用范围
本标准规定了金属热喷涂层剪切强度的测定方法。本标准适用于金属热喷涂层剪切强度的测定。2引用标准
GB1184形状和位置公差未注公差的规定GB8170数值修约规则
3方法原理
GB/T 13222—91
将加工好的试样，装在试验机上，在规定的条件下，均匀、连续地施加载荷，至涂层脱落，记录最大破坏载荷，并计算剪切强度。
4设备
4.1试验机
能够满足静态加载条件，用于拉伸（压缩）试验的任何类型试验机。试验机能力为50~100kN，精度在±1%。
4.2剪切装置
剪切装置的垂直度应符合GB1184中附表3的要求，加工精度三级，表面粗糙度R不大于0.8μm。其他尺寸按图1要求，其材质为合金工具钢，热处理后硬度不低于HRC60。国家技术监餐局1991-10-05批准954
1992-06-01实施
4.3量具
GB/T13222—91

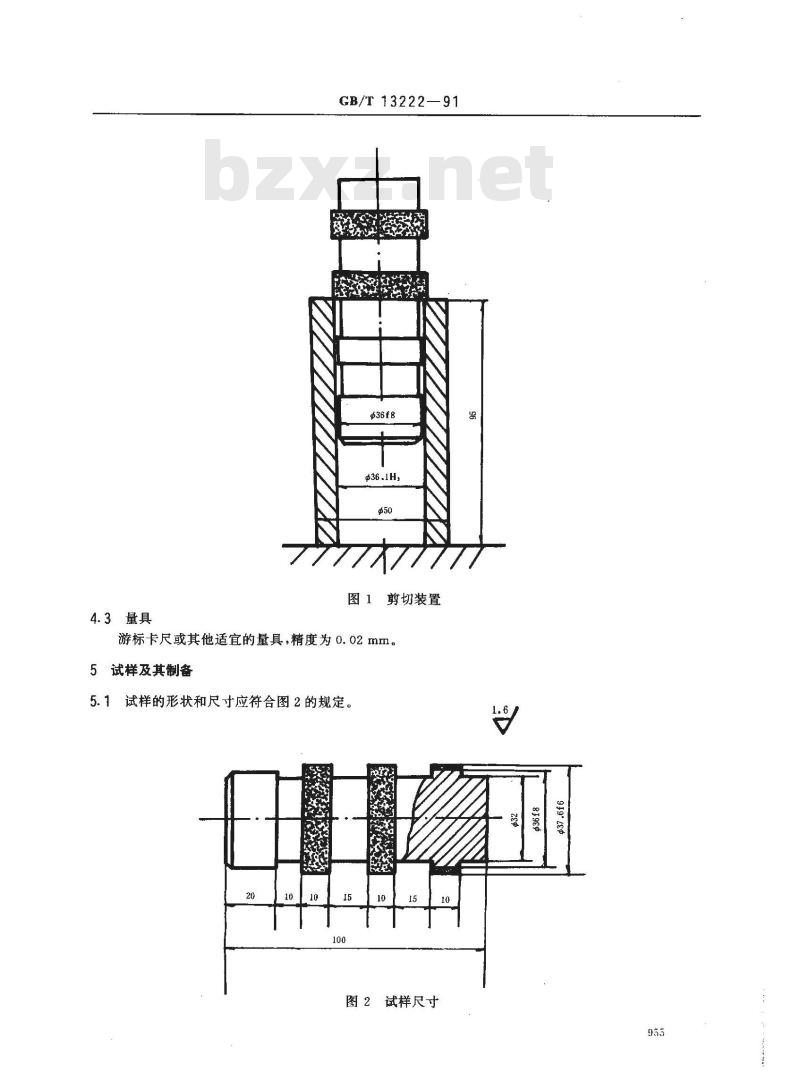

图1剪切装置
游标卡尺或其他适宜的量具，精度为0.02mm。5试样及其制备
5.1试样的形状和尺寸应符合图2的规定。图2试样尺寸
GB/T 13222—91

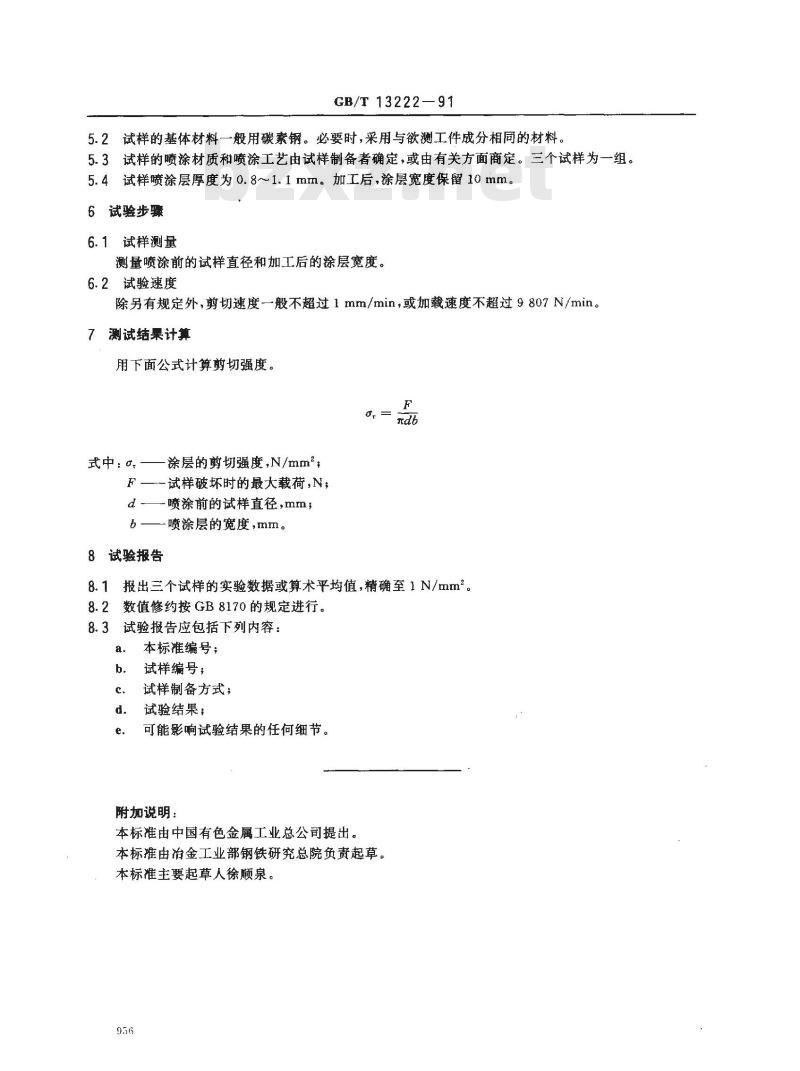

5.2试样的基体材料一般用碳素钢。必要时，采用与欲测工件成分相同的材料，5.3试样的喷涂材质和喷涂工艺由试样制备者确定，或由有关方面商定。三个试样为一组。5.4试样喷涂层厚度为0.8～1.1mm。加工后，涂层宽度保留10mm。6试验步骤
6.1试样测量
测量喷涂前的试样直径和加工后的涂层宽度。6.2试验速度
除另有规定外，剪切速度一般不超过1mm/min，或加载速度不超过9807N/min。测试结果计算
用下面公式计算剪切强度。
式中：α,-
-涂层的剪切强度，N/mm2
F—-试样破坏时的最大载荷,N，d-喷涂前的试样直径,mm;
b—喷涂层的宽度，mm。
8试验报告
8.1报出三个试样的实验数据或算术平均值，精确至1N/mm。数值修约按GB8170的规定进行。8.2
试验报告应包括下列内容：
本标准编号；
试样编号；
试样制备方式；
试验结果；www.bzxz.net
可能影响试验结果的任何细节。附加说明：
本标准由中国有色金属工业总公司提出。本标准由冶金工业部钢铁研究总院负责起草。本标准主要起草人徐顺泉。
