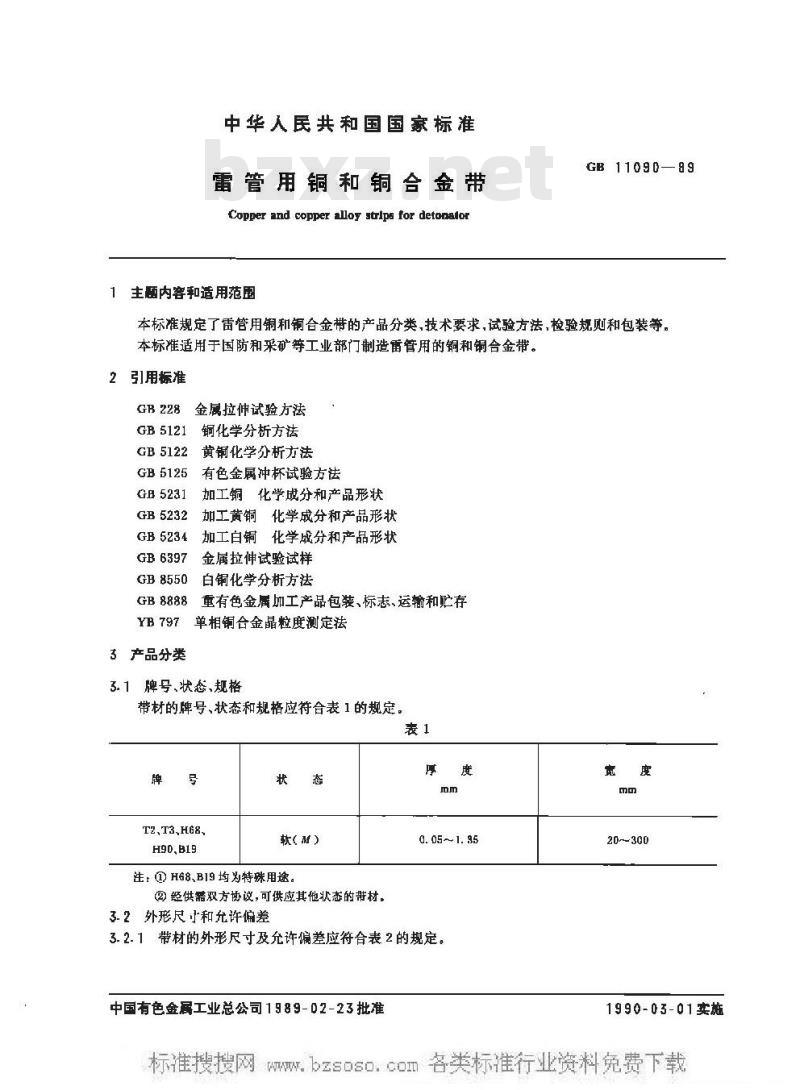

【国家标准(GB)】 雷管用铜和铜合金带

中华人民共和国国家标准
雷管用铜和铜合金带
Copper and copper alloy strlpa for detonalor1主题内容和适用范围
GB 11090—89
本标准规定了雷管用铜和铜合金带的产品分类，技术要求，试验方法，检验规则和包装等。本标准适用于国防和采矿等工业部门制造雷管用的铜和铜合金带。2引用标准
GB 228
GB 5121
GB5122
GB5125
GB5231
GB5232
GB5234
GB6397
GB8550
GB 8888
YB 797
3产品分类
金属拉伸试验方法
铜化学分析方法
黄铜化学分析方法
有色金属冲杯试验方法
加工铜化学成分和产品形状
加工黄铜化学成分和产品形状
加工白铜化学成分和产品形状
金属拉伸试验试样
白铜化学分析方法
重有色金属加工产品包装、标志、运输和贮存单相铜合金晶粒度测定法
3.1牌号、状态、规格
带材的牌号、状态和规格应符合表1的规定。表1
T2.T3,H6名、
H90,B19
软（）
注：① H68、B19 均为特殊用途。②经供需双方协议,可供应其他状态的带材，3.2外形尺小和允许偏差
0. 05 ~- 1. 85

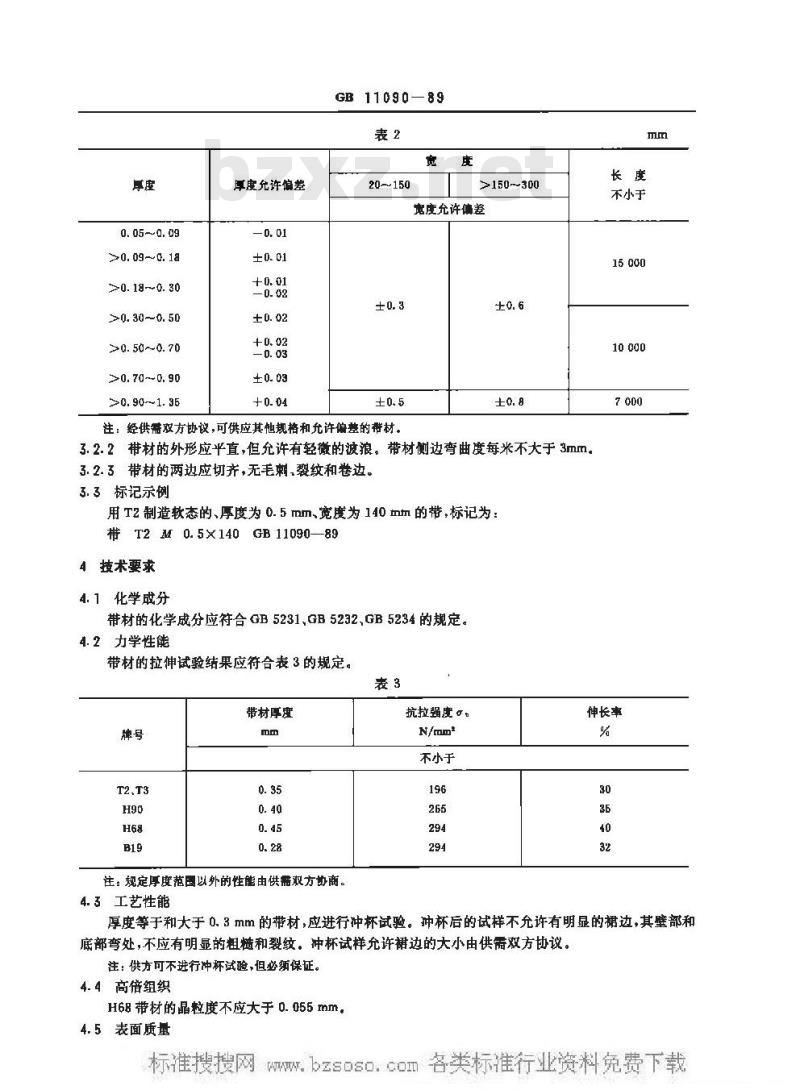

3.2.1带材的外形尺寸及允许偏差应符合表2的规定。中国有色金属工业总公司1989-02-23批准责
20~300
1990-03-01实施
0.05~0.09
>0. 09~0. 18
>0. 18~0. 30
>0. 30~0. 50
≥0.50~0.70
>0. 70~~0. 90
>0. 90~1. 36
厚度允许偏差
— 0. 03
GB 11090—89
>150~300
宽度允许偏差
注：经供需双方协议，可供应其他规格和充许偏差的带材。±0. 6
3.2.2带材的外形应平直，但允许有轻微的波浪。带材侧边弯曲度每米不大于3mm，3.2.3带材的两边应切齐，无毛刺、裂纹和卷边。3.3标记示例
用T2制造软态的、厚度为0.5mm~宽度为140mm的带，标记为：带 T2 M 0. 5×140 GB 11090—894技术要求
4.1化学成分
带材的化学成分应符合GB5231,GB5232,GB5234的规定。4.2力学性能
带材的拉伸试验结果应符合表3的规定。表3
带材厚度
T2、T3
注：规定厚度范围以外的性能由供需双方协商。4.3工艺性能
抗拉强度。：
不小于
不小于
伸长率
厚度等于和大于0.3mm的带材，应进行冲杯试验。冲杯后的试样不允许有明显的裙边，其壁部和底部弯处，不应有明显的粗糙和裂纹。冲杯试样允许裙边的大小由供需双方协议。注：供方可不进行冲杯试验,但必须保证。4.4高倍组织
H68带材的晶粒度不应大于 0. 055 mm。4.5表面质量
W.GB 11090—89

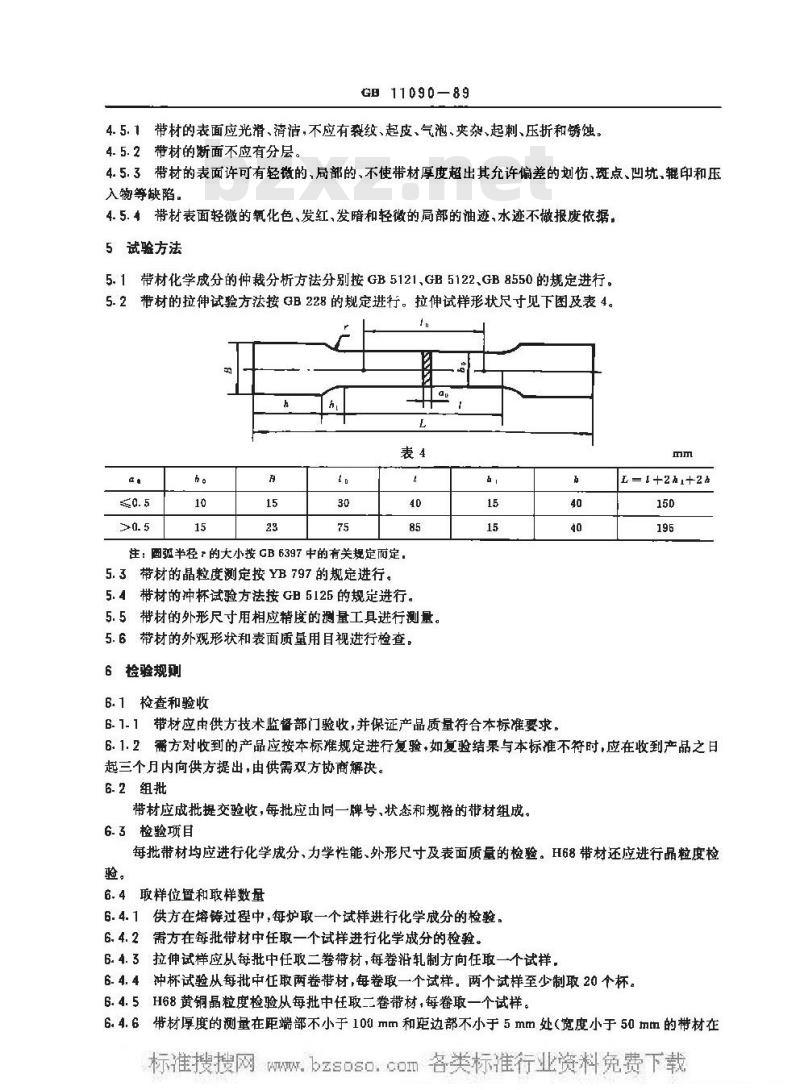

4.5.1带材的表面应光滑、清洁，不应有裂纹、起皮、气泡、夹杂、起刺、压折和锈蚀。4.5.2带材的断面不应有分层。
4.5.3带材的表面许可有轻微的、局部的、不使带材厚度超出其允许偏差的划伤、斑点、凹，辊印和压入物等缺陷。
4.5.带材表面轻微徽的氧化色、发红、发暗和轻微的局部的油迹，水迹不做报废依据，5验方法
5.1带材化学成分的仲裁分析方法分别按GB5121,GB5122,GB8550的规定进行。5.2带材的拉伸试验方法按GB228的规定进行。拉伸试样形状尺寸见下图及表4。n
注：圈班半径：的大小按GB6397中的有关规定而定，5.3带材的晶粒度测定按YB797的规定进行。40
5. 4带材的冲杯试验方法按 GB 5125 的规定进行，5.5带材的外形尺寸用相应精度的测量工具进行测量。5.6带材的外观形状和表面质量用目视进行检查。6检验规则
6.1检查和验收
6.1.1带材应由供方技术监督部门验收，并保证产品质量符合本标准要求。40
L-I+2hi+2h
6.1.2需方对收到的产品应按本标准规定进行复验，如复验结果与本标准不符时，应在收到产品之日起三个月内向供方提出，由供需双方协商解决。6.2组批
带材应成批提交验收，每批应山同一牌号、状态和规格的带材组成。6.3检验项目
每批带材均应进行化学成分、力学性能、外形尺寸及表面质量的检验。H68带材还应进行晶粒度检验。
6.4取样位置和取样数量bZxz.net
6.4.1供方在熔铸过程中,每炉取一个试样进行化学成分的检验。6.4.2需方在每批带材中任取一个试样进行化学成分的检验。6.4.3拉伸试样应从每批中任取二卷带材，每卷沿轧制方向任取一个试样，6.4.4冲杯试验从每批中取两卷带材，每卷取一个试样。两个试样至少制取20个杯。6.4.5H68黄铜品粒度检验从每批中任取二卷带材，每卷取一个试样。6.4.6带材厚度的测量在距端部不小于100mm和距边部不小于5mm处（宽度小于50mm的带材在GB11090—89

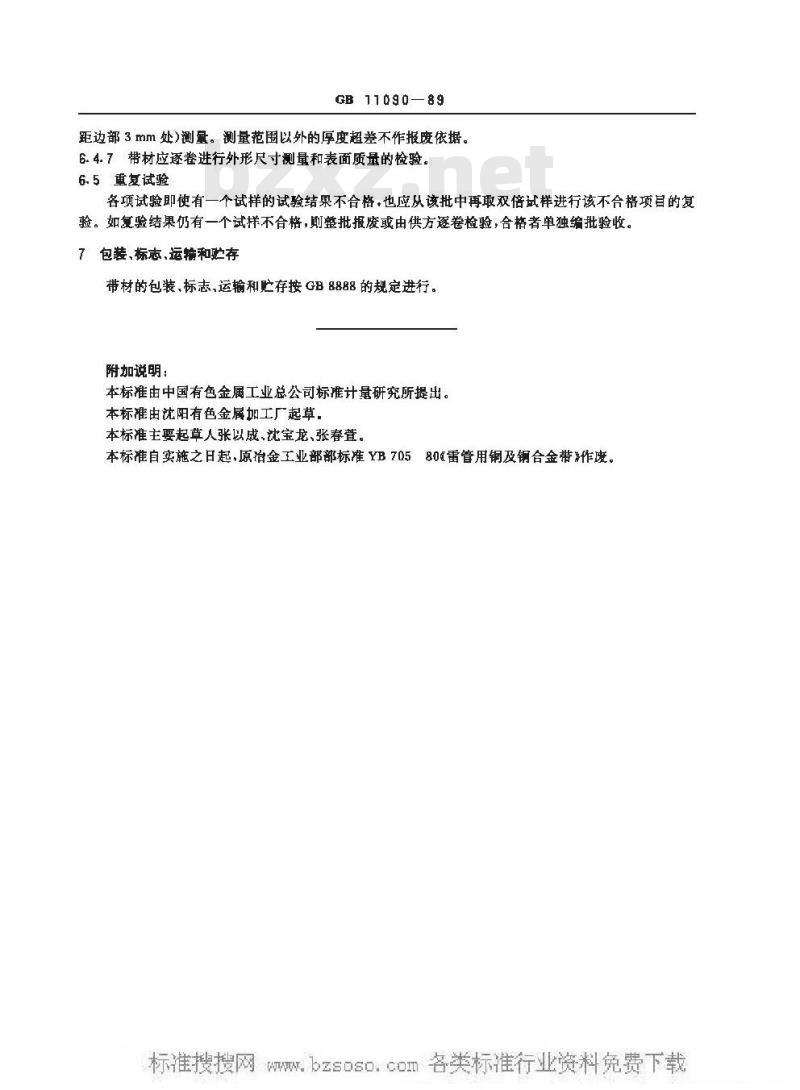

距边部3mm处)测量。测量范围以外的厚度超差不作报度依据。6.4.7带材应逐卷进行外形尺寸测量和表面质量的检验。6.5重复试验
各项试验即使有一个试样的试验结果不合格，也应从该批中再取双倍试样进行该不合格项目的复验。如复验结果仍有一个试样不合格，则整批报废或由供方逐卷检验，合格者单独编批验收，7包装、标志，运输和贮存
带材的包装，标志、运输和贮存按GB8888的规定进行。附加说明：
本标准由中国有色金属工业总公司标推计量研究所提出。本标准由沈阳有色金属加工厂起草.本标准主要起草人张以成，就宝龙、张春萱。本标准自实施之日起，原冶金工业部部标准 YB 70580雷管用铜及钢合金带作度。
W.bzsoso.cOm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
