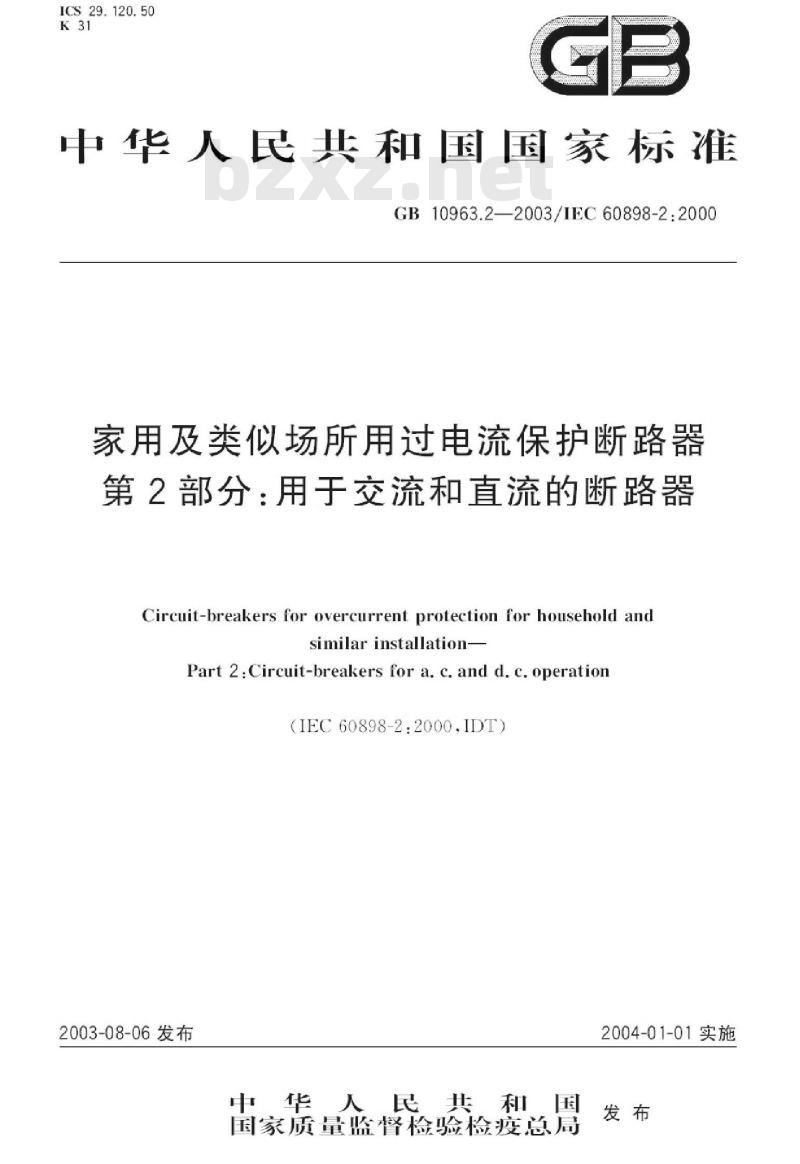

【国家标准(GB)】 家用及类似场所用过电流保护断路器第2部分: 用于交流和直流的断路器

ICS29.120.50
中华人民共和国国家标准
GB10963.22003/IEC60898-2:2000家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器Circuit-breakers for overcurrent protection for household andsimilarinstallation-
Part 2:Circuit-breakers for a. c. and d. c. operation（IEC60898-2：2000.IDT）
2003-08-06发布
中华人民共和国
国家质量监督检验检疫总局
2004-01-01实施

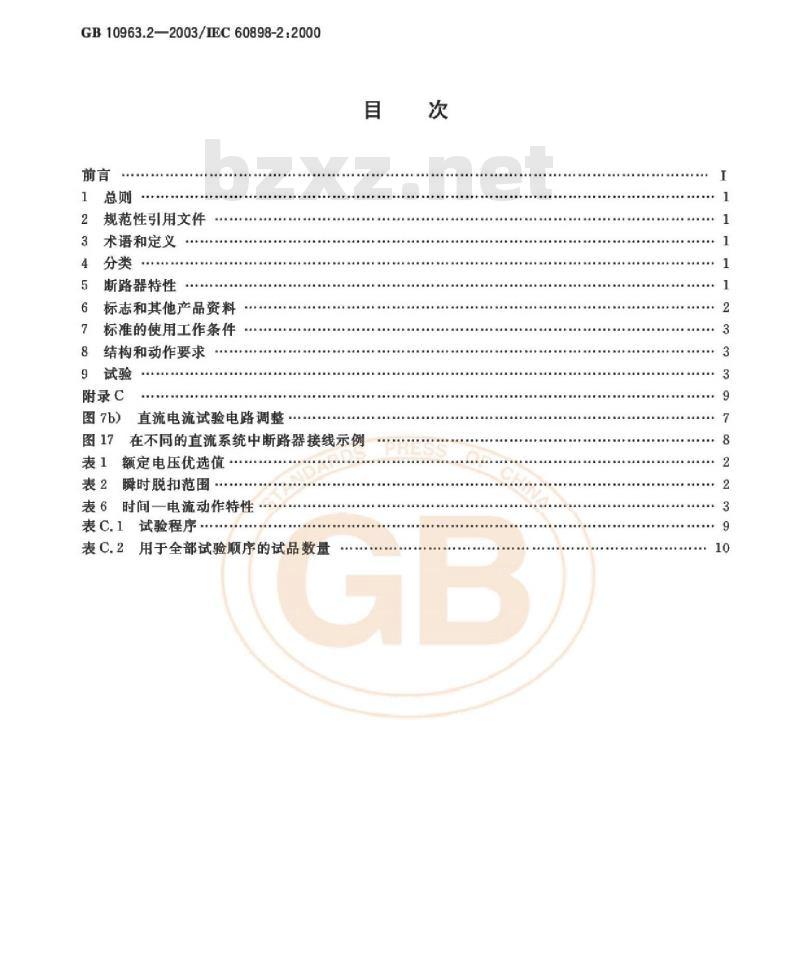

GB 10963.2-2003/IEC 60898-2.2000前言
规范性引用文件
术语和定义
断路器特性
标志和其他产品资料
标准的使用工作条件
结构和动作要求
附录C
图7b）
直流电流试验电路调整
在不同的直流系统中断路器接线示例表1
额定电压优选值
瞬时脱扣范围
表6时间一电流动作特性
表C.1试验程序，
表C.2用于全部试验顺序的试品数量GB

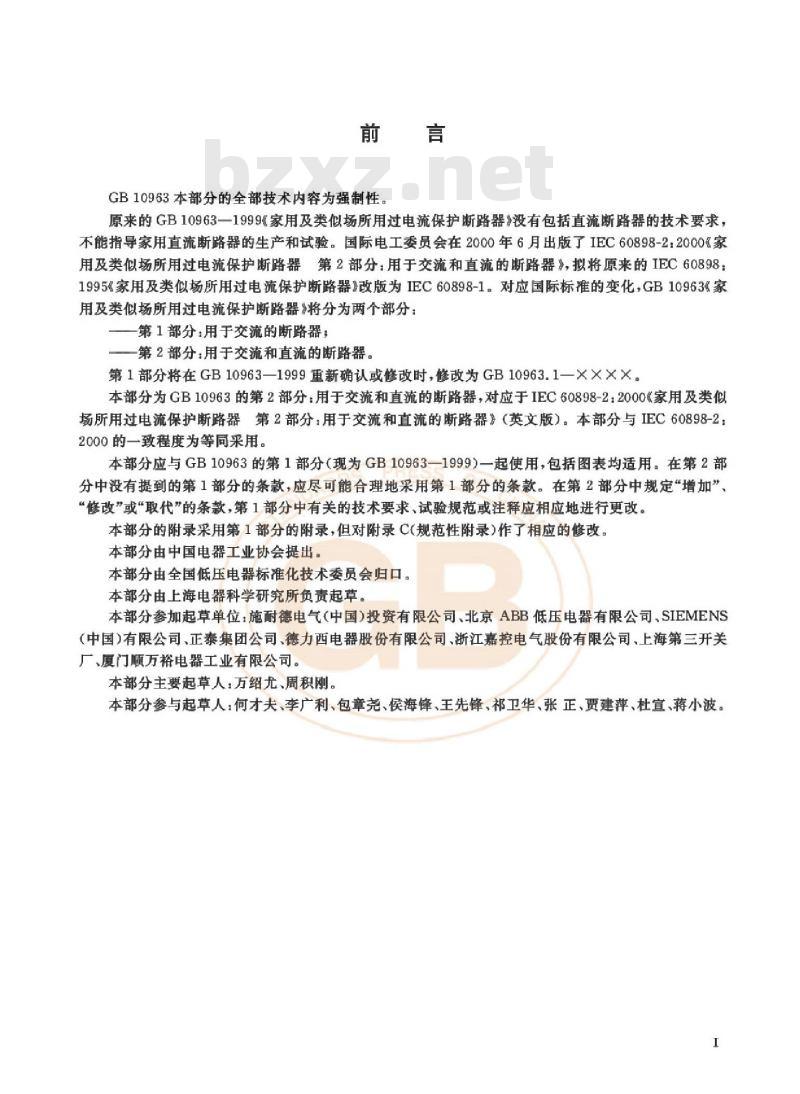

GB10963本部分的全部技术内容为强制性。原来的GB10963一1999家用及类似场所用过电流保护断路器没有包括直流断路器的技术要求，不能指导家用直流断路器的生产和试验。国际电工委员会在2000年6月出版了1EC60898-2：2000家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器净，拟将原来的IEC60898：1995&家用及类似场所用过电流保护断路器改版为EC60898-1，对应国际标准的变化，GB10963家用及类似场所用过电流保护断路器》将分为两个部分：一第1部分：用于交流的断路器，一第2部分：用于交流和直流的断路器。第1部分将在GB10963—1999重新确认或修改时，修改为GB10963.1一×X×X本部分为GB10963的第2部分：用于交流和直流的断路器，对应于IEC60898-2：2000家用及类场所用过电流保护断路器第2部分：用于交流和直流的断路器》（英文版）。本部分与IEC60898-2：2000的一致程度为等同采用。
本部分应与GB10963的第1部分（现为GB10963一1999）一起使用，包括图表均适用。在第2部分中没有提到的第1部分的条款，应尽可能合理地采用第1部分的条款。在第2部分中规定“增加”，“修改”或“取代”的条款，第1部分中有关的技术要求，试验规范或注释应相应地进行更改。本部分的附录采用第1部分的附录，但对附录C(规范性附录）作了相应的修改。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会归口。本部分由上海电器科学研究所负责起草本部分参加起草单位：施耐德电气（中国）投资有限公司、北京ABB低压电器有限公司，SIEMENS（中国）有限公司、正泰集团公司、德力西电器股份有限公司、浙江嘉控电气股份有限公司，上海第三开关厂，厦门顺万裕电器工业有限公司。本部分主要起草人：万绍尤、周积刚。本部分参与起草人：何才夫，李广利、包章尧、侯海锋、王先锋、祁卫华、张正、贾建萍、杜宣、蒋小波。I

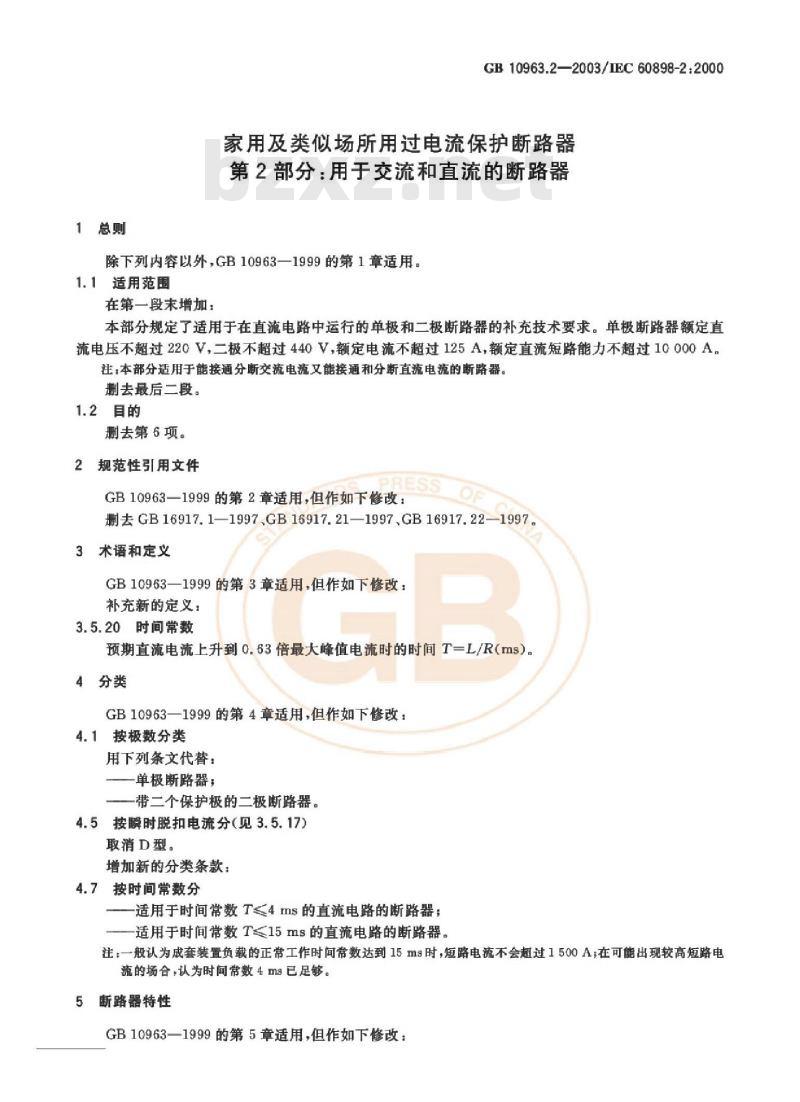

1总则
GB10963.2—2003/IEC60898-2.2000家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器除下列内容以外，GB10963一1999的第1章适用。1.1适用范围
在第一段末增加：
本部分规定了适用于在直流电路中运行的单极和二极断路器的补充技术要求。单极断路器额定直流电压不超过220V，二极不超过440V，额定电流不超过125A，额定直流短路能力不超过10000A。往本部分适用于能接通分断交流电流又能接通和分断直流电流的断路器。删去最后二段。
1.2目的
删去第6项。
2规范性引用文件
GB10963一1999的第2章适用，但作如下修改：删去GB16917.1—1997.GB16917.21—1997.GB16917.22—1997。3术语和定义
GB10963一1999的第3章适用，但作如下修改：补充新的定义：
3.5.20时间常数
预期直流电流上升到0.63倍最大峰值电流时的时间T=L/R（ms）。4分类
GB10963一1999的第4章适用，但作如下修改：4.1按极数分类
用下列条文代替：
单极断路器；
带二个保护极的二极断路器。
4.5按瞬时脱扣电流分（见3.5.17)取消D型。
增加新的分类条款：
4.7按时间常数分
适用于时间常数T≤4ms的直流电路的断路器：适用于时间常数T≤15ms的直流电路的断路器。注：一般认为成套装置负载的正常工作时间常数达到15ms时，短路电流不会超过1500A在可能出现较高短路电流的场合，认为时间常数4ms已足够。5断路器特性

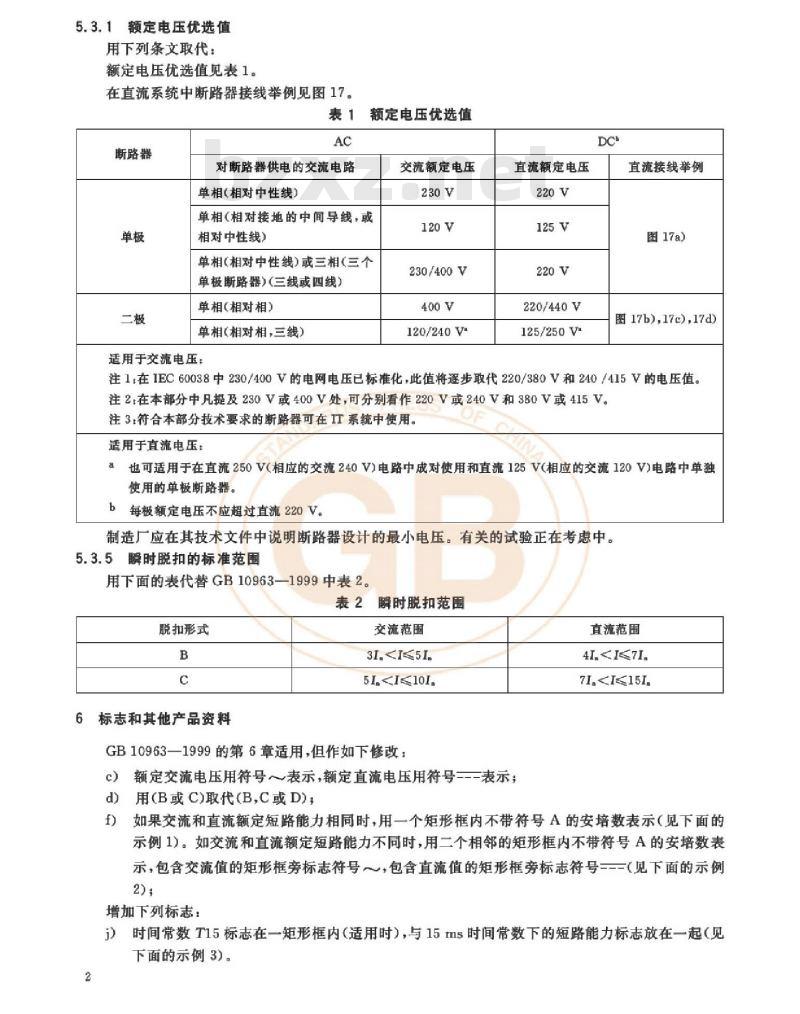

GB109631999的第5章适用，但作如下修改：5.3.1额定电压优选值
用下列条文取代：
额定电压优选值见表1
在直流系统中断路器接线举例见图17表1
断路器
对断路器供电的交流电路
单相（相对中性线）
额定电压优选值
交流额定电压
单相（相对接地的中间导线，或相对中性线）
单相（相对中性线）或三相（三个单极断路器）（三线或四线）
单相（相对相）
单相（相对相，三线）
适用于交流电压
230/400V
120/240Va
直流额定电压
220/440V
125/250Va
直流接线举例
图17a)
图17b)，17c)，17d)
注1：在1EC60038中230/400V的电网电压已标准化，此值将逐步取代220/380V和240/415V的电压值。注2在本部分中凡提及230V或400V处，可分别看作220V或240V和380V或415V注3：符合本部分技术要求的断路器可在工系统中使用。适用于直流电压：
a也可适用于在直流250V（相应的交流240V）电路中成对使用和直流125V（相应的交流120V）电路中单独使用的单极断路器。
b每极额定电压不应超过直流220V。制造厂应在其技术文件中说明断路器设计的最小电压。有关的试验正在考虑中。5.3.5瞬时脱扣的标准范围
用下面的表代替GB10963-—1999中表2表2瞬时脱扣范围
脱扣形式
标志和其他产品资料
交流范围
GB10963一1999的第6章适用，但作如下修改：额定交流电压用符号一表示，额定直流电压用符号二一表示：d)
用(B或C)取代(B,C或D)
直流范围
如果交流和直流额定短路能力相同时，用一个矩形框内不带符号A的安培数表示（见下面的示例1）。如交流和直流额定短路能力不同时，用二个相邻的矩形框内不带符号A的安培数表示，包含交流值的矩形框旁标志符号包含直流值的矩形框旁标志符号二一一（见下面的示例2);
增加下列标志：
i）时间常数T15标志在一矩形框内（适用时），与15ms时间常数下的短路能力标志放在一起（见下面的示例3）。
示例1：
示例2：
示例3：
10:000~
1500T15
i）项下面的第1段用下列内容取代：GB10963.22003/IEC60898-2.2000对小的断路器，如果可利用的地方不足以标出上述所有的数据，至少应标志c)和d)项的数据，并且在断路器安装后看得见。
a).b)、e）f)、g），h)、i)和j)可标志在断路器的侧面或背面，并且在断路器安装前能看见。另外，）项的数据可标志在接电源线时必须拆卸的任何盖子里面。其他任何没有标志的数据应在制造厂的技术文件中给出。
如需要时，接线端子应标志十或一，另外，充许用箭买指示电流的方向，7标准的使用工作条件
GB10963—1999的第7章适用。
8结构和动作要求
GB1093-199 第 8 章通用但作如下性改ESSF8.6.1标准时间一电流带
GB10963一1999的表6用下表代替。表6
交流试验电流
直流试验电流
时间一电流动作特性
起始状态
紧接着a)
项试验
玲态“
玲态“bzxz.net
脱扣或不脱扣时间极限
t1h(L≤63A)
t≥2h(L>63A)
K2h(L>63A)
181 s32 A)
0.1845s(≤32A)
0.1s≤K90s(L>32A)
0.115s32A)
0.1s≤K30s(L>32A)
术语“冷态”指试验前没带负载，而且在基准校正温度下。8.8短路电流下性能
第3段作如下的修改：
预期结果
不脱扣
电流在58内
稳定地上升
闭合辅助开
关接通电源
闭合辅助开
关接通电源
这要求断路器能在额定频率下，并且在等于105%（士5%）的额定工作电压的工频恢复电压下接通和分断相应于额定短路能力及以下的任何电流值。功率因数不小于或时间常数不大于9.12.5相应规定的极限范围。此外，还要求相应的t值应低于I\t特性（3.5.13)。9试验
GB10963一1999的第9章适用，但作如下修改：9.1型式试验和试验程序
9.1.2的第一段作如下修改：
试验程序和提交试验的试品数量在本部分的附录C中规定9.10.2瞬时脱扣试验
用下列条款代替：
9.10.2.1对于B型断路器
从冷态开始，对断路器的各极通以3I。的交流电流。断开时间不应小于0.1s.并且不大于：—45s，对额定电流小于等于32A的断路器；—90S.对额定电流大于32A的断路器。然后再从冷态开始，对断路器的各极通以5I。的交流电流。断路器应在0.15内脱扣。
从冷态开始，对断路器的各极通以4I。的直流电流。断开时间不应小于0.1s并且不大于：45s，对额定电流小于等于32A的断路器：90s，对额定电流大于32A的断路器。然后从冷态开始，对断路器的各极通以7I。的直流电流。断路器应在0.1s内脱扣。
9.10.2.2对手C型断路器
从冷态开始，对断路器的各极通以5I。的交流电流。断开时间不应小于0.1s+并且不大于：一15s，对额定电流小于等于32A的断路器：一305，对额定电流大于32A的断路器。OF
然后再从冷态开始，对断路器的各极通以10I。的交流电流。断路器应在0.1S内脱扣。
从冷态开始，对断路器的各极通以7I，的直流电流。断开时间不应小于0.1s，并且不大于：-15s，对额定电流小于等于32A的断路器；—305，对额定电流大于32A的断路器。从冷态开始，对断路器的各极通以15I。的直流电流。断路器应在0.1s内脱扣。
9.11机械和电气寿命试验
9.11.1一般试验条件
第4段用下列条款代替
交流电流应基本上为正弦波，功率因数应在0.85和0.9之间。直流电流的纹波系数@5%，时间常数T=4ms（误差-1%），或对标志T15的断路器时间常数T=15ms（误差-1a%）。
9.11.2试验顺序
第1段用下列条款代替：
一组试品在交流电流下经受4000次操作循环，另一组试品在直流电流下经受1000次操作循环，2组试品均在额定电流下试验。
9.12短路试验
9.12.3试验量的允许误差
增加：
纹波系数：≤5%；
一时间常数：-1.%。
9.12.5试验电路的功率因数
用下列条款取代：
9.12.5试验电路的功率因数和时间常数增加下列内容：
GB10963.2-2003/IEC60898-2.2000对1500A及以下的直流试验电流，应采用下列一种时间常数：T=L/R=4ms
T=L/R=15ms
未标志T15的断路器；
标志T15的断路器。
对大于1500A并小于或等于10000A的直流试验电流，所有试品均在时间常数T=4ms下进行试验。
注：一般认为成套装置负载的正常工作时间常数达到15ms时，短路电流不会超过1500A：在可能出现较高短路电流的场合，认为时间常数4ms已足够。9.12.8记录说明
作如下修改：
9.12.8.1交流电压时的记录说明GB10963—1999的9.12.8的内容适用。增加：
9.12.8.2直流电压时的记录说明a）外施电压和工频恢复电压的确定PRESS
外施电压和工频恢复电压根据断开试验的记录确定。应在电弧熄灭和高频现象消失后测量电源侧的电压，b）预期短路电流确定
注：因符合本部分的断路器在电流达到最大值前分断电流，所以可认为预期电流等于由校正曲线确定的最大值A。预期电流最大值如图7b）中的A2所示。9.12.11.2在低短路电流下试验
用下列条款取代：
9.12.11.2在低短路电流和小直流电流下试验作如下修改：
9.12.11.2.1在低交流短路电流下试验GB10963—1999的9.12.11.2的内容适用。增加：
9.12.11.2.22
在低直流短路电流下试验
在相应于规定的时间常数下，调节试验电路的直流电流至500A或10I。，两者取较大值。断路器的每个保护极应分别在图3所示接线方式的电路中进行试验。断路器自动断开3次，用辅助开关A闭合试验电路1次，断路器本身闭合2次。操作顺序是：
o-t-Co-t-Co
电弧熄灭后，恢复电压维持的时间不小于0.15。9.12.11.2.3在150A及以下的小直流电流试验断路器应闭合下面所列的每一个试验电流3次，试验时，操作件按正常使用操作。如果断路器不能5
脱扣，应用手动方式断开。
试验电流：1A,2A,4A,8A,16A.32A.63A,150A每个CO操作循环之间的时间间隔至少应为105，闭合时间不应大于25。不同试验电流之间的间隔时间至少应为2min。
试验时，熄弧时间不应大于15。9.12.11.3在1500A时试验
用下列内容取代第1段：
对额定短路能力为1500A的断路器，应按9.12.7.1和9.12.7.2的要求调整试验电路以便在表14相应于该电流的功率因数下获得1500A的电流。对直流试验，时间常数调整到与规定的时间常数相应的值。用下列内容取代第2段：
对额定短路能力大于1500A的断路器，应按9.12.7.1和9.12.7.3的要求在表14相应于1500A的功率因数下调整试验电路。
对直流试验，时间常数调整到与规定的时间常数相应的值。用下列内容取代第11段：
操作顺序如9.12.11.2.1和9.12.11.2.2的规定。对额定电压为230V/400V的单极断路器，交流电流的操作如下：在6次O操作后，只进行2次CO操作。此外，在三极断路器（图5）的试验电路的每一相中接入一个断路器同时进行一次“O”操作。这个试验时，辅助开关接通短路不须同步。对直流试验：
额定电压220V的单极断路器在图3的试验电路中试验。额定电压440V的二极断路器在图4b）的电路中试验。9.12.11.4.2运行短路能力试验（I）用下列内容取代a)项的第1段：
a）试验电路按9.12.7.1和9.12.7.3调整，交流功率因数按表14，直流时间常数按9.12.5。增加：
e）在直流电流试验时，单极和二极断路器的试验顺序为：o-t-Co—t-Co
进行三次操作，用辅助开关A闭合电路一次，用断路器闭合二次。额定电压220V的单极断路器在图3的试验电路中试验。额定电压440V的二极断路器在图4b）的电路中试验。9.12.11.4.3额定短路能力试验（I）用下列内容取代第1段：
a）试验电路按9.12.7.1和9.12.7.2调整，交流功率因数按表14，直流时间常数按9.12.5。增加：
c）在直流电流试验时，单极和二极断路器的试验顺序为：0-t-co
进行二次操作，用辅助开关A闭合电路一次，用断路器闭合一次。额定电压220V的单极断路器在图3的试验电路中试验。额定电压440V的二极断路器在图4b）的电路中试验。9.12.12短路试验后验证断路器
在9.12.12.2的后面增加一段：
重复9.12.11.2.3的试验，但63A和150A的试验电流免试。6
GB10963—1999的图适用，但作如下修改：图7重新编号为图7a)。
增加图7b)。
图7b）
GB10963.2—2003/IEC60898-2.2000预期峰值接通电流=A2
直流电流试验电路调整
GB10963.2—2003/IEC60898-2:2000S
除了下面的修改以外，GB10963一1999的附录适用。附录C
GB10963一1999的附录C适用，但作如下修改。GB10963—1999的表C.1用下表取代。表C.1试验程序
试验程序
条款或分条款
9.12.11.2
9.12.11.3
9.12.11.4.2
9.12.11.4.3
般规购
标志的耐久性
电气间晾和爬电距离（仅外部部件）ARDS PRE 级汀、激冰件和进接件的可样性不可互换性
连接外部导体接线端子的可靠性防电击保护
电气间晾和爬电距离（仅内部部件）耐热
耐异常热和耐燃
介电性能
28叠夜试验
试验电流
注：经制造厂同意，同一组试品可用于一个以上试验程序。机械和电气寿命
低短路电流和小直流电流下性能短路试验后，验证断路器
脱扣特性
耐机械冲击和撞击
在1500A下短路性能
短路试验后，验证断路器
运行短路能力试验（I）
短路试验后，验证断路器
额定短路能力试验（Im）
短路试验后，验证断路器
