【机械行业标准(JB)】 校正钢焊缝超声检测仪器用标准试块

JB/T8428—96

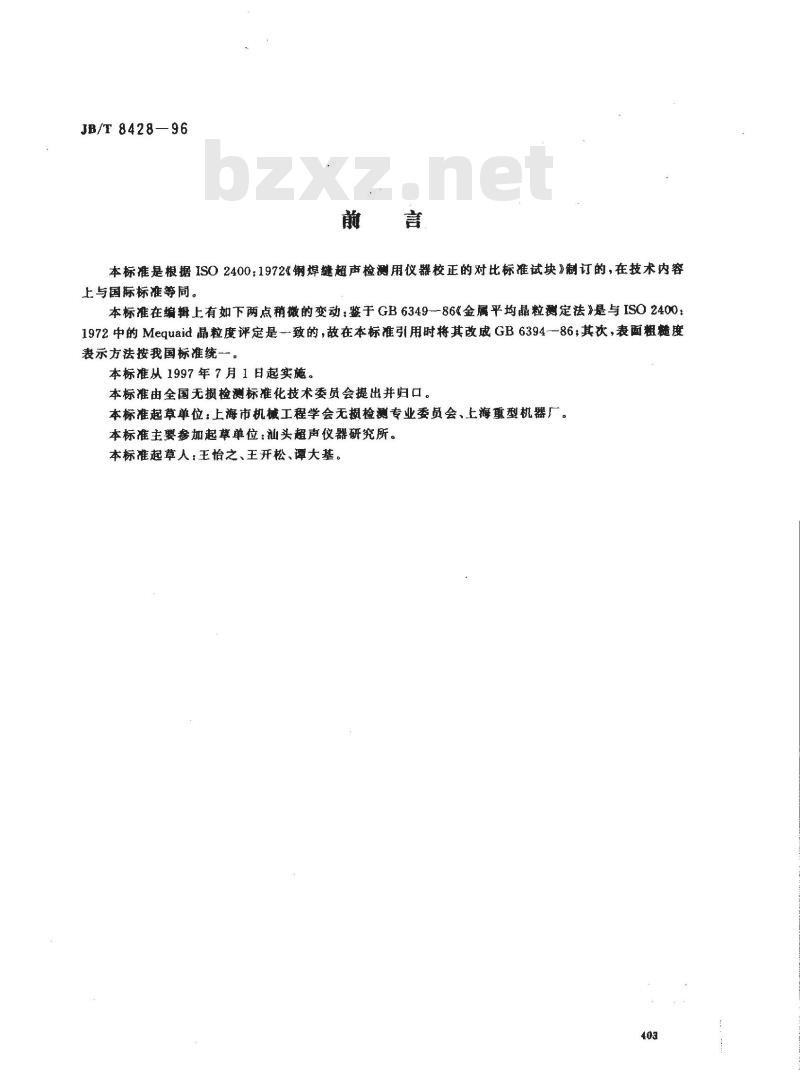

本标准是根据ISO2400：1972《钢焊缝超声检测用仪器校正的对比标准试块》制订的，在技术内容上与国际标准等同。
本标准在编辑上有如下两点稍微的变动：鉴于GB6349-86金属平均晶粒测定法》是与ISO24001972中的Mequaid晶粒度评定是一致的，故在本标准引用时将其改成GB6394一86；其次，表面粗髓度表示方法按我国标准统一。
本标准从1997年7月1日起实施。本标准由全国无损检测标准化技术委员会提出并归口。本标准起草单位：上海市机械工程学会无损检测专业委员会、上海重型机器厂本标准主要参加起草单位：汕头超声仪器研究所。本标准起草人：王怡之、王开松、谭大基。403

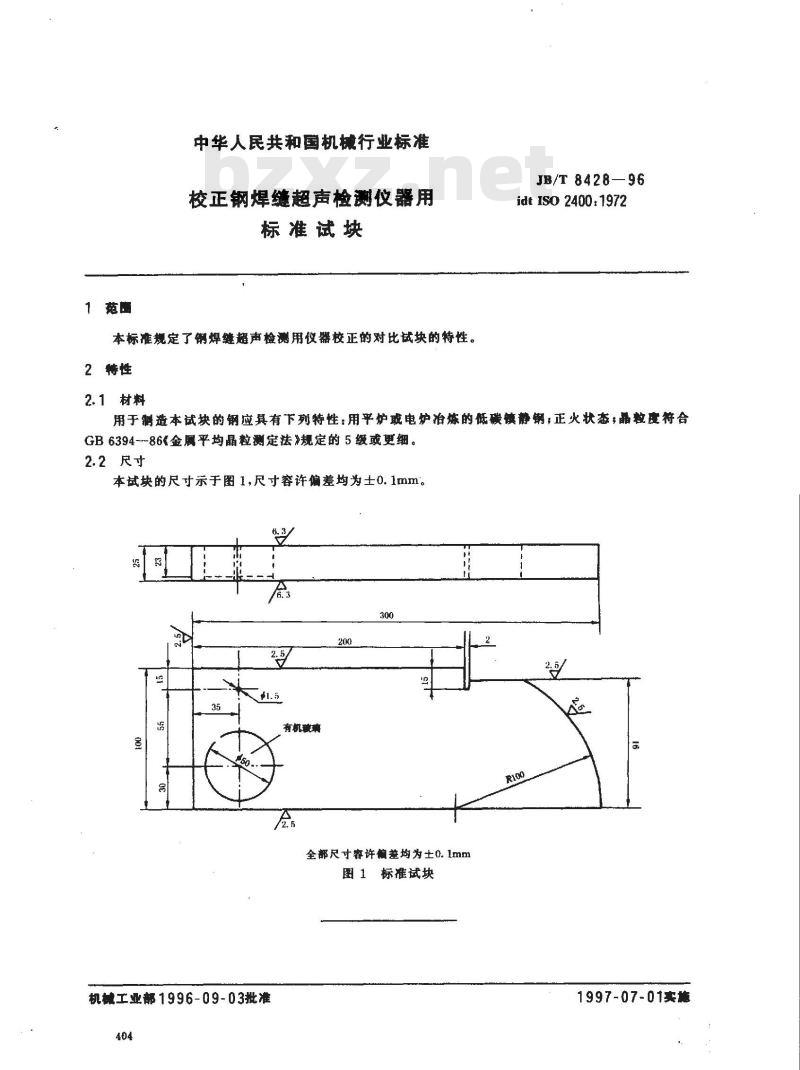

中华人民共和国机械行业标准
校正钢焊缝超声检测仪器用
标准试块
本标准规定了钢焊缝超声检测用仪器校正的对比试块的特性。2 特性
2.1材料
JB/T8428—96wwW.bzxz.Net
idt ISO 2400: 1972
用于制造本试块的锅应具有下列特性：用平炉或电炉冶炼的低碳镶静钢，正火状态，晶粒度符合GB6394-~86《金属平均晶粒测定法”规定的5级或更细。2.2尺寸
本试块的尺寸示于图1，尺寸容许偏差均为士0.1mm。合
有机玻璃
全部尺寸容许前差均为土0.1mm
图1标准试块
机械工业部1996-09-03批准
1997-07-01卖施
