UDC681.84
中华人民共和国国家标准
GB/T 13187—91
带录放音系统
般条件与
Magnetic tape sound recordingand reproducingsystems
General conditions and requirements1991-09-21发布
国家技术监督局
1992-05-01实施
中华人民共和国国家标准
磁带录放音系统
般条件
与要求
Magnetic tape sound recordingand reproducing systems
General conditions and requirementsGB/T13187—91

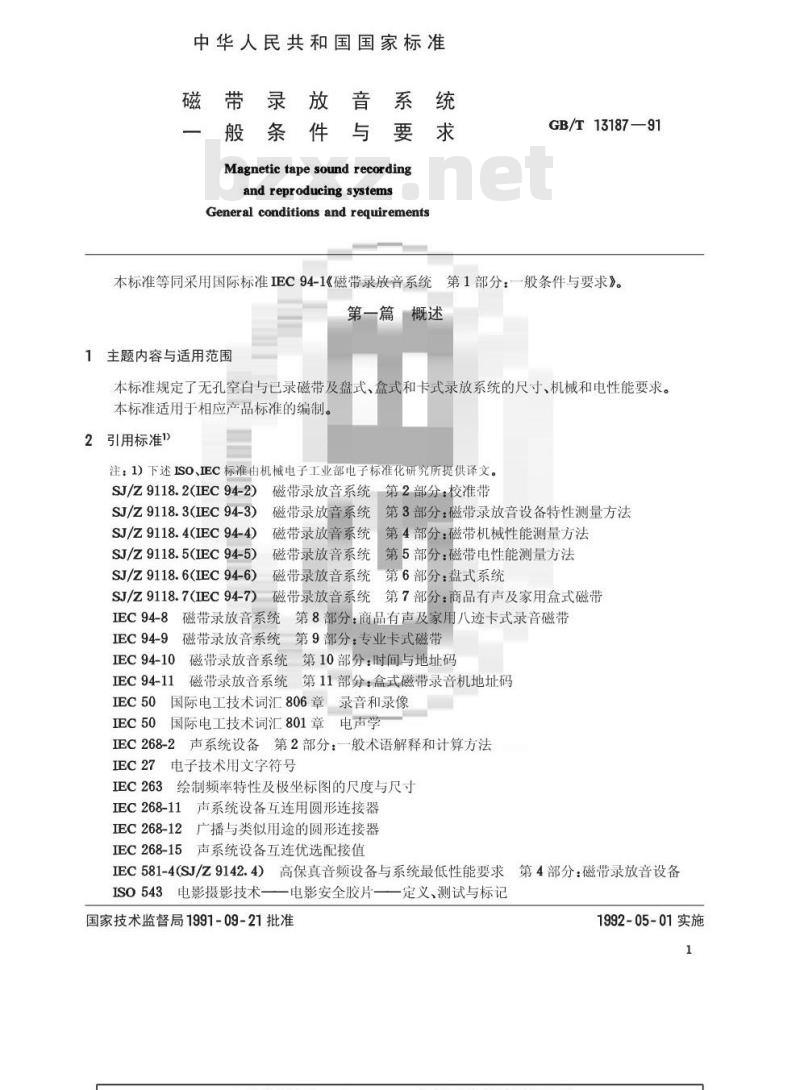

本标准等同采用国际标准IEC94-1《磁带录放音系统第1部分：一般条件与要求》。第一篇概述
1主题内容与适用范围
本标准规定了无孔空白与已录磁带及盘式、盒式和卡式录放系统的尺寸、机械和电性能要求。本标准适用于相应产品标准的编制。2引用标准1)
注：1）下述ISO、EC标准由机械电子工业部电子标准化研究所提供译文。SJ/Z9118.2(IEC94-2)
SJ/Z9118.3(IEC94-3)
SJ/Z9118.4(IEC94-4)
SJ/Z9118.5(IEC94-5)
磁带录放音系统第2部分：校准带磁带录放音系统第3部分：磁带录放音设备特性测量方法磁带录放音系统第4部分：磁带机械性能测量方法磁带录放音系统第5部分：磁带电性能测量方法SJ/Z9118.6(IEC94-6)
）磁带录放音系统第6部分：盘式系统SJ/Z9118.7(IEC94-7）磁带录放音系统第7部分：商品有声及家用盒式磁带IEC94-8磁带录放音系统第8部分：商品有声及家用八迹卡式录音磁带IEC.94-9
磁带录放音系统第9部分：专业卡式磁带磁带录放音系统第10部分：时间与地址码IEC94-10
1磁带录放音系统第11部分：盒式磁带录音机地址码IEC94-11
IEC50国际电工技术词汇806章录音和录像IEC50国际电工技术词汇801章电声学IEC268-2声系统设备第2部分：一般术语解释和计算方法IEC27电子技术用文字符号
IEC263绘制频率特性及极坐标图的尺度与尺寸IEC268-11声系统设备互连用圆形连接器IEC268-12广播与类似用途的圆形连接器IEC268-15声系统设备互连优选配接值IEC581-4(SJ/Z9142.4）高保真音频设备与系统最低性能要求第4部分：磁带录放音设备ISO543电影摄影技术—一电影安全胶片—一定义、测试与标记国家技术监督局1991-09-21批准1992-05-01实施
ISO128工程制图+
一画法通则
GB/T13187—91
ISO370公差尺寸一—英寸与毫米的互换ISO406工程制图——直线尺寸与角度的公差注法ISO/R1101-1工程制图一一形位公差第1部分：概论，符号，图纸标注ISO/R1101-2工程制图一
一形位公差第2部分：最大实体原则ISO/R1660
ISO/R1661
工程制图
工程制图
轮廓的尺寸注法和公差注法
一形位公差第4部分：图纸标注实例IEC617绘图用图形符号

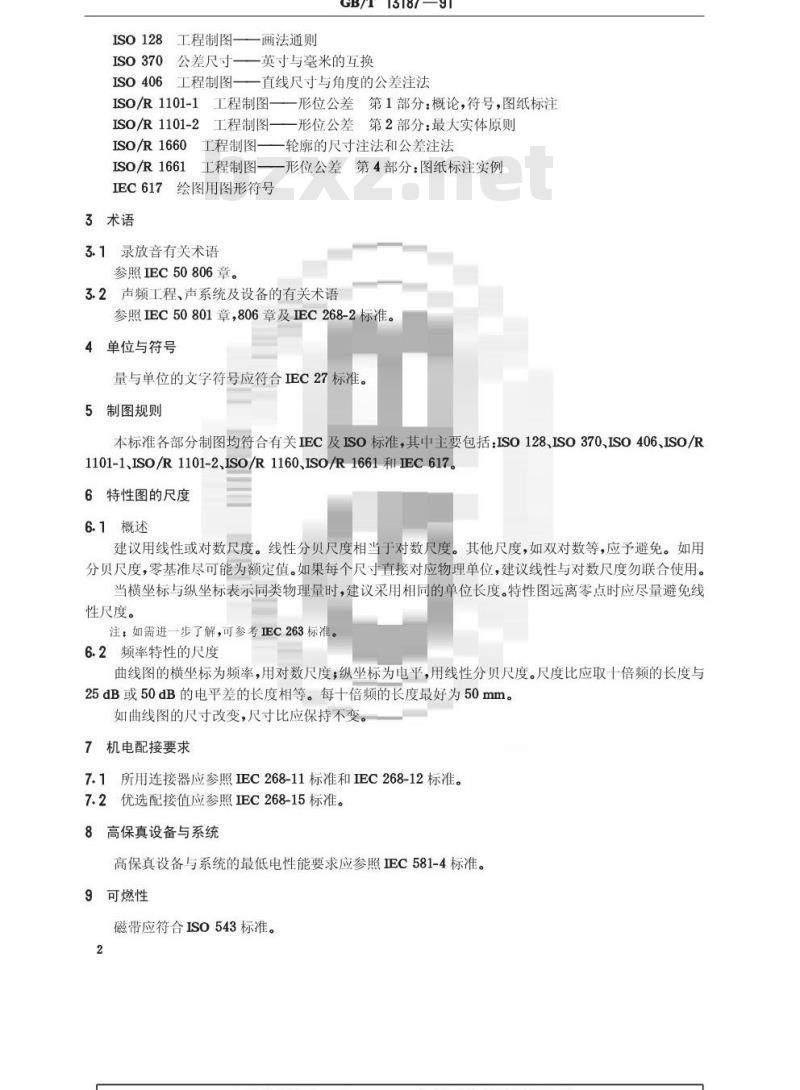

3术语
3.1录放音有关术语
参照IEC50806章。
3.2声频工程、声系统及设备的有关术语参照IEC50801章，806章及IEC268-2标准。4单位与符号
量与单位的文字符号应符合IEC27标准。5制图规则
本标准各部分制图均符合有关IEC及ISO标准，其中主要包括：ISO128、ISO370.ISO406、ISO/R1101-1、ISO/R1101-2,ISO/R1160,ISO/R1661和IEC617。6特性图的尺度
6.1概述
建议用线性或对数尺度。线性分贝尺度相当于对数尺度。其他尺度，如双对数等，应予避免。如用分贝尺度，零基准尽可能为额定值。如果每个尺寸直接对应物理单位，建议线性与对数尺度勿联合使用。当横坐标与纵坐标表示同类物理量时，建议采用相同的单位长度。特性图远离零点时应尽量避免线性尺度。
注：如需进一步了解，可参考IEC263标准。6.2频率特性的尺度
曲线图的横坐标为频率，用对数尺度；纵坐标为电平，用线性分贝尺度。尺度比应取十倍频的长度与25dB或50dB的电平差的长度相等。每十倍频的长度最好为50mm。如曲线图的尺寸改变，尺寸比应保持不变。7机电配接要求
7.1所用连接器应参照IEC268-11标准和IEC268-12标准。7.2优选配接值应参照IEC268-15标准。8高保真设备与系统
高保真设备与系统的最低电性能要求应参照IEC581-4标准。9可燃性Www.bzxZ.net
磁带应符合ISO543标准。

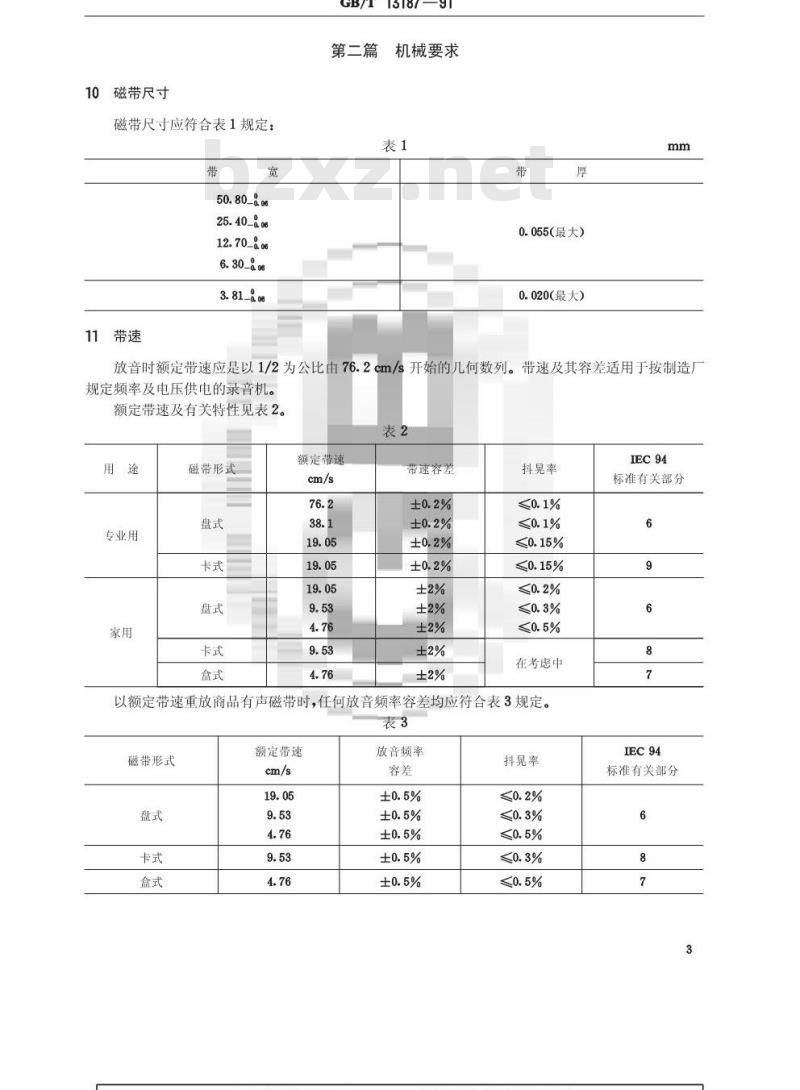

10磁带尺寸
磁带尺寸应符合表1规定：
50.80-0.0
6.30-。.
11带速
GB/T13187—91
第二篇
机械要求
0.055（最大）
0.020（最大）
放音时额定带速应是以1/2为公比由76.2cm/s开始的几何数列。带速及其容差适用于按制造厂规定频率及电压供电的录音机。额定带速及有关特性见表2。
专业用
磁带形式
额定带速
带速容差
抖晃率
在考虑中
以额定带速重放商品有声磁带时，任何放音频率容差均应符合表3规定。表3
磁带形式
额定带速
放音频率
抖晃率
标准有关部分
标准有关部分

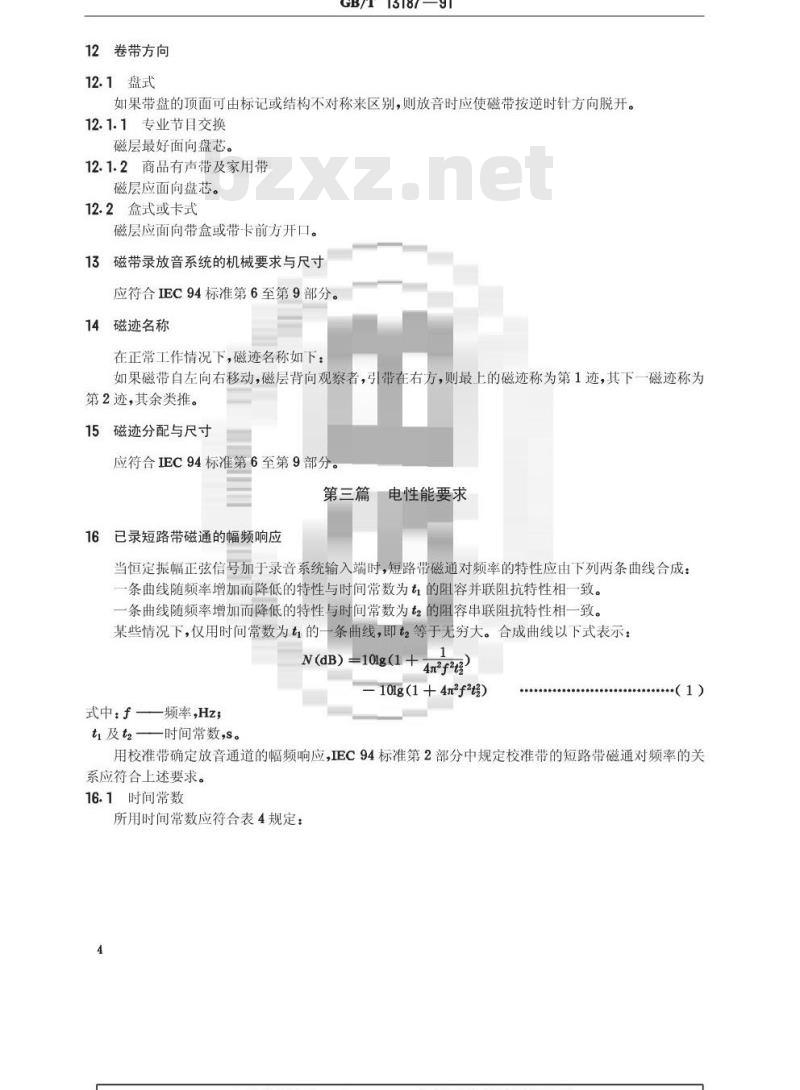

12卷带方向
12.1盘式
GB/T13187—91
如果带盘的顶面可由标记或结构不对称来区别，则放音时应使磁带按逆时针方向脱开。12.1.1专业节目交换
磁层最好面向盘芯。
12.1.2商品有声带及家用带
磁层应面向盘芯。
12.2盒式或卡式
磁层应面向带盒或带卡前方开口。13磁带录放音系统的机械要求与尺寸应符合IEC94标准第6至第9部分。14磁迹名称
在正常工作情况下，磁迹名称如下：如果磁带自左向右移动，磁层背向观察者，引带在右方，则最上的磁迹称为第1迹，其下一磁迹称为第2迹，其余类推。
15磁迹分配与尺寸
应符合IEC94标准第6至第9部分。第三篇电性能要求
16已录短路带磁通的幅频响应
当恒定振幅正弦信号加于录音系统输入端时，短路带磁通对频率的特性应由下列两条曲线合成：-条曲线随频率增加而降低的特性与时间常数为t的阻容并联阻抗特性相一致。一条曲线随频率增加而降低的特性与时间常数为t?的阻容串联阻抗特性相一致。某些情况下，仅用时间常数为的一一条曲线，即t2等于无穷大。合成曲线以下式表示：N(dB)=101g(1+
4？f2t
101g（1+4折22）
式中：f频率,Hz;
ti及t2
一时间常数，S。
用校准带确定放音通道的幅频响应，IEC94标准第2部分中规定校准带的短路带磁通对频率的关系应符合上述要求。
16.1时间常数
所用时间常数应符合表4规定：
专业用
商品有声带
及家用
磁带形式
GB/T13187—91
额定带速
时间常数2）
IEC类别
注：1）可与带盒上附加传感孔联用，使录音机的偏磁及均衡特性同时切换（如用高分辨率磁带时）。2）近似相对值在表5中给出，曲线在图1中示出。17
放音的电幅频响应
标准有关部分
每种相应带速的放音特性为：重放录有按第16章规定的短路带磁通的磁带时，应能得到平直的幅频响应。
18录放系统特性的容差
18.1专业节目交换
18.1.1相对录音磁平容差
磁带上磁迹应按第16章规定的特性记录，其容差如图2a所示。18.1.2放音设备幅频响应容差
重放录有按第16章规定短路带磁通的磁带时，放音设备输出应与频率无关，其容差如图2a所示。18.1.3多道录音的通道不平衡度多道录音中，任何两通道在80Hz与8000Hz间各频率的电平差不应超过2dB。立体声录音中，两通道电平差不应超过1.5dB。
18.2商品有声带
18.2.1相对录音磁平容差
磁带上磁迹按第16章规定的特性记录，其容差如图26b所示。18.2.2立体声录音的通道不平衡度立体声录音中，两通道在125Hz与6300Hz之间各频率的电平差不应超过3dB。18.3家用
18.3.1放音设备幅频响应容差
GB/T13187—91
重放录有按第16章规定短路带磁通的磁带时，放音设备输出应与频率无关，其容差如图2c所示。18.3.2录放设备综合幅频响应容差录放设备综合幅频响应容差应如图2c所示。测量时所用基准带与校准带应予规定。如有影响输出幅频响应的控制器，当重放按IEC94-2号标准规定特性制作的校准带时，控制器应能调到幅频响应在图2c所示容差内。第四篇磁带与节目识别
19磁带面的识别
磁带的非磁性面尽可能加标志。20节目识别
20.1专业节目交换
20.1.1盘式
录音节目的始端应由下列方式之一加以识别：a.
如有一段非磁性识别带，则其尾端应超前节目始端一秒；如无识别带，则在节目始端前一秒处磁带的非磁性面上应有可见标志（最好为金属涂层）。b.
带盘上至少应标明节目号及盘号。如果引带上有信息，应记在与非录音面相连的一面。建议每盘磁带具有下列标志：
制作单位，
节目标题；
盘号：
总盘数；
节目号：
节目总放音时间，
带速(尽可能醒目)；
录音方式(例如：单声、立体声)，关于最大记录磁平的信息；
降噪制式(如果具有)；
磁迹数及用途；
放音时间常数(IEC1或IEC2)。
20.1.2卡式
在考虑中。
20.2商品有声带。
20.2.1盘式
在引带、带盘或带盘容器上至少应给出下列信息：a.
磁迹数；
录音方式(例如：单声、立体声)；带速，
标题；
目录号，
盘面标志，
降噪制式。
盒式或卡式
GB/T13187—91
在带盒或带卡上至少应给出下列信息：a.标题；
目录号；
录音方式（例如：单声、立体声及其他）；面的标志（带盒）；
降噪制式。
盘式磁带的引带颜色
21.1专业节目交换
每盘始端识别引带的颜色不作规定，但每盘末端识别带建议为红色。21.2商品有声带
每盘录音带始端至少有0.5m长与磁带颜色不同的非磁性材料识别引带。21.3未录磁带
不作规定。
已录短路带磁通的幅频响应
以315Hz磁平为参考磁平
时间常数
70+3180
90+3180
120+3180
以1000 Hz磁平为参考磁平
时间常数
50+3180
以315Hz磁平为参考磁平
时间常数
70+3180
90+3180
120+3180
GB/T13187—91
续表5
以1000Hz磁平为参考磁平
时间常数
注：已加上按IEC94-2规定的使零基准在315Hz及1000Hz的修正值。i!
50+3180
上总幼中享古化总宝药医复家作幸家育京育家室家寿医管会81511
图1已录短路带磁通的幅频响应
拓学［
GB/T13187—91
中商的市事局核金吉出家育房男京高基直定房家管房员豆家食家家实5
续图1
注：已加上按IEC94-2规定的使零基准在315Hz及1000Hz的修正值。22222
专业节日文换
b商品有声带
76 cm/st30 im/s)
38. 1 cfr/:(15 in/s)
19,05 em/a(7/6im/a)
19. 05 em/:(7/e)
9. 35 cr/st394in/s>
4.76cim/s(1ma)
图2录放系统特性容差
10 Gou
1 t0:14 n00
14 096
f, tie
4+ 000
三4 000
12 500
注：表中极限频率f1及f值为最低要求。附加说明：
GB/T13187—91
c蒙用
19.05cm/s(7/in/s)
9.53cm/s(39/in/s)
4.76 cm/s(17%in/s)
续图2
本标准由中华人民共和国机械电子工业部提出。本标准由上海录音器材厂负责起草。10
f2，Hz
fsHzfHz
