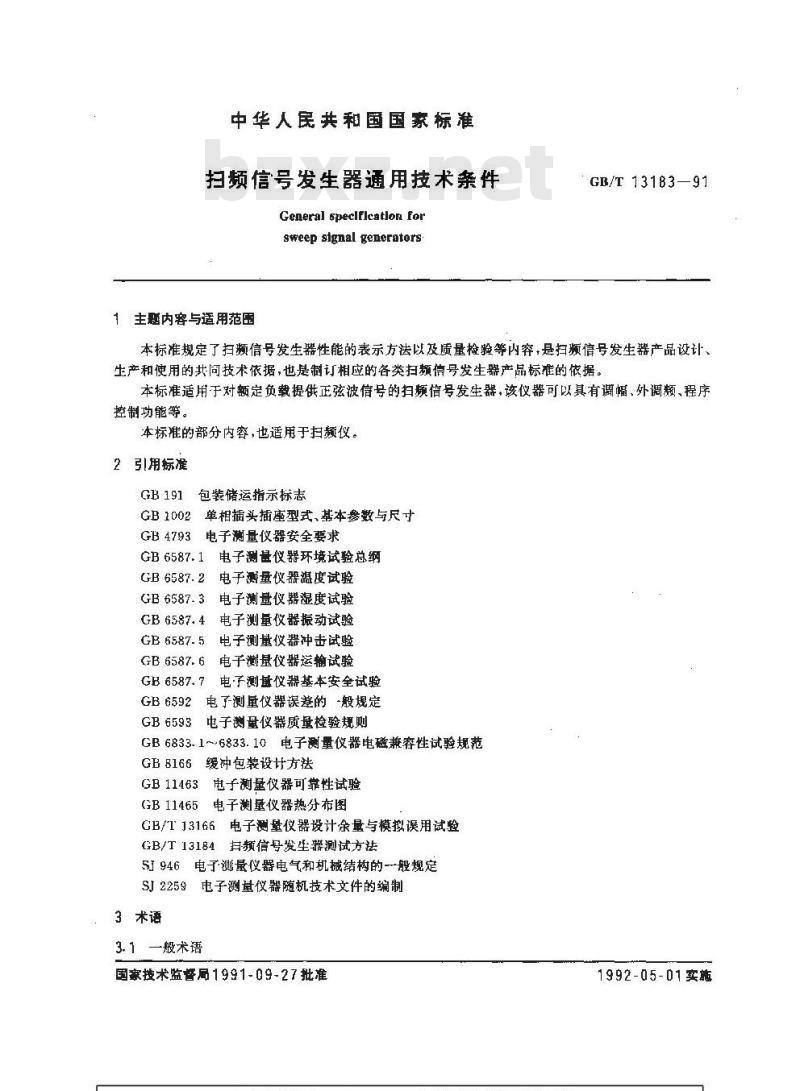

【国家标准(GB)】 扫频信号发生器通用技术条件

中华人民共和国国家标准
扫频信号发牛器通用技术案件
General speclflcatlon for
sweep signal generators.
1主题内容与适用范围
GB/T 13183—91
本标准规定了扫频信号发生器性能的表示方法以及质量检验等内容，是扫频信号发生器产品设计、生产和使用的共间技术依据，也是制订相应的各类扫频信号发生器产品标准的依据。本标准适用于对额定负载提供正弦波信号的扫频信号发生器，该仪器可以其有调幅、外调频、程序控制功能等。
本标准的部分内容，也适用于扫额仪。2引用标准
GB 191包装储运指示标志
GB1002单相插头插座型式、基本参数与尺寸GB4793电子测量仪器安全要求
电子测量仪器环境试验总纲
GB 6587.1
GB 6587. 2
GB 6587. 3
GB 6587. 4
GB 6587.5
GB 6587. 6
GB 6587. 7
GB 6592
GB 6593
电子测量仪器温度试验
电子测量仪器湿度试验
电子测量仪器振动试验
电子测量仪器冲击试验
电子测基仪器运输试验
电子测甚仪器基本安全试验
电了测量仪器误差的-般规定
电子测量仪器质量检验规则
GB6833.1~6833.10电子测量仪器电磁兼容性试验规范GBB166缓冲包装设计方法
GB11463电子测量仪器可靠性试验GB11465电子测量仪器热分布图
GB/1 13166电子测量仪器设计余量与模拟误用试验GB/T13184扫频信号发生器测试方法SJ946电子测量仪器电气和机械结构的一般规定SJ2259电子测量仪器随机技术文件的编制3术语
3.1一般术语
国家授术监督局1991-09-27 批准1992-05-01实施

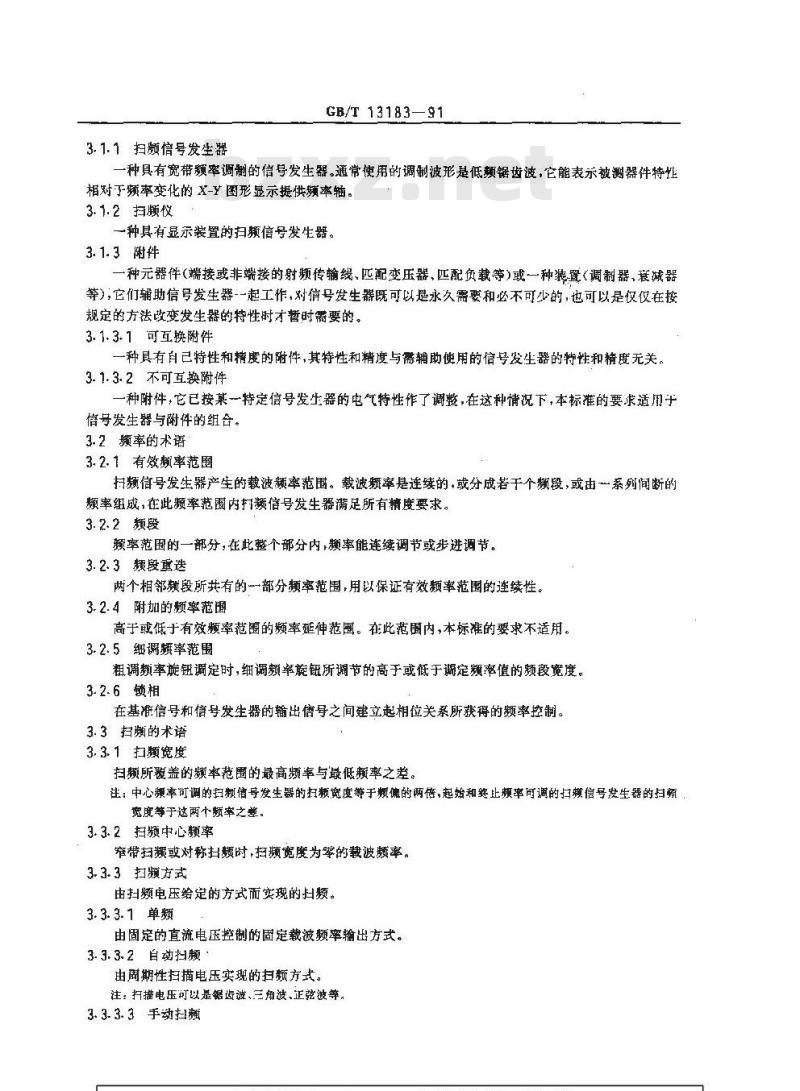

3.1.1扫额信号发生器
GB/T 13183—91
一种具有宽带额率调制的信号发生器。通常使用的调制波形是低额锯齿波，它能表示被测器件特性相对于频率变化的X-Y图形显示提供频率轴。3.1.2扫频仪
一种具有显示装置的扫频信号发生器。3. 1. 3附件
种元器件（端接或非端接的射频传输线、匹配变压器、匹配负载等）或一种装置（调制器，衰减器等），它们辅助信号发生器-一起工作，对信号发生器既可以是永久需要和必不可少的，也可以是仅仅在按规定的方法改变发生器的特性时才替时需要的。3. 1. 3. 1 可互换附件
一种具有自已特性和精度的附件，其特性和精度与需辅助使用的信号发生器的特性和精度无关。3.1.3.2不可互换附件
一种附件，它已按某一特定信号发生器的电气特性作了调整，在这种情况下，本标准的要求适用于信号发生器与附件的组合。
3.2率的术语
3.2.1有效赖率范围
扫频信号发生器产生的载波频率范围。载波频率是连续的，或分成若干个频段，或由一系列间断的频率组成，在此频率范围内扫频信号发生器满足所有精度要求。3.2.2频段
额率范围的一部分，在此整个部分内，频率能连续调节或步进调节。3.2.3频段重选
两个相邻赖段所共有的部分频率范围，用以保证有效频率范围的连续性。3.2.4附加的颗率范围
高于或低于有效顺率范围的频率延伸范国。在此范围内，本标准的要求不适用。3.2.5细调频率范围
粗调频率旋钮定时，细调频率旋钮所调节的高于或低于调定频率值的频段宽度。3.2.6锁相
在基准信号和信号发生器的输出信号之间建立起相位关系所获得的频率控制。3.3扫频的术语
3.3.1扫频宽度
扫频所覆盖的率范的最高频率与最低频率之差。注：中心拥率可调的扫赖信导发生器的扫赖宽度等于频偏的两倍，起始和终止频率可调的扫频信号发生器的扫频宽度等于这两个频率之差。
3.3.2扫频中心频率
窄带扫類或对称扫颊时，扫频宽度为零的载波频率。3.3.3扫频方式
由扫频电压给定的方式而实现的扫频。3.3.3.1单题
由固定的直流电压控制的固定载波频率输出方式。3.3. 3.2自动扫颗
由周期性扫描电压实现的扫频方式。注：扫描电压可以是锯齿波、三角波、正兹波等，3.3-3.3手动扫额
GB/T13183—91

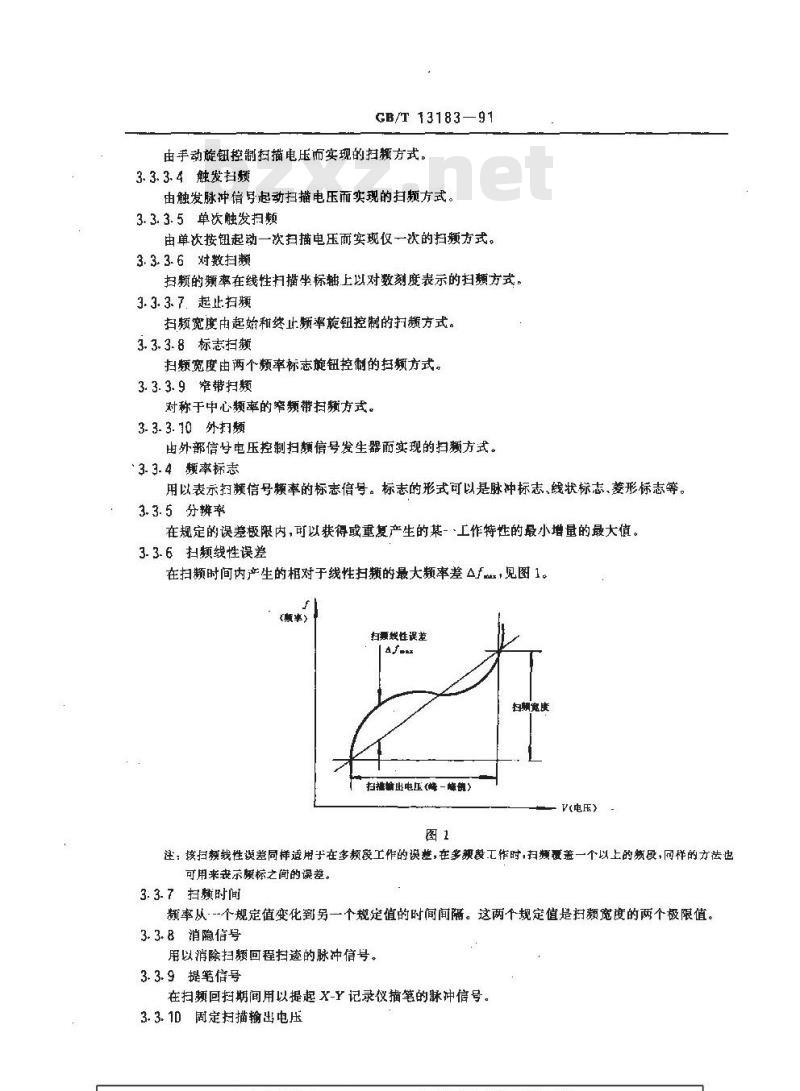

由手动旋钮控制扫描电压而实现的扫频方式。3.3.3.4触发扫频
由触发脉冲信号起动扫描电压而实现的扫频方式。3.3.3.5单次触发扫题
由单次按钮起动一次扫描电压面实现仅一次的扫额方式。3.3.3.6对数扫频
扫频的频率在线性扫描坐标轴上以对数刻度表示的扫频方式，3.3.3.7.起止扫频
扫频宽度由起始和终止频率旋钮控制的打频方式。3.3.3.8标志扫额
扫频宽度由两个频率标志旋钮控制的扫方式。3.3.3.9窄带扫频
对称于中心频率的窄频带扫赖方式。3- 3. 3. 10外扫频
由外部信号电压控制扫频信号发生器而实现的扫方式。3.3.4频率标志
用以表示扫频信号频率的标志信号。标志的形式可以是脉冲标志、线状标志、菱形标志等。3.3.5分辨率
在规定的误差极限内，可以获得或重复产生的某一·工作特性的最小增量的最大值。3.3.6扫频线性误差
在扫频时间内产生的相对于线性扫频的最大频率差4f，见图1。（顺率）
扫要义性误差
扫斓宽度
扫输出电压（峰一峰镇）
V(电压>
注：核扫频线性差同样适用于在多频没工作的误整，在多频段工作时，扫频覆盖一个以上的频段，同样的力法也可用来表示标之间的误差。
3.3.7扫赖时间
额率从·--个规定值变化到另一个规定值的时间间隔。这两个规定值是扫频宽度的两个极限值。3.3.8消信号
用以消除扫频回程扫迹的脉冲信号。3.3.9提笔信号
在扫频回扫期间用以提起X-Y记录仪描笔的脉冲信号。3.3.1D固定扫描输出电压
CB/T 131B3-91

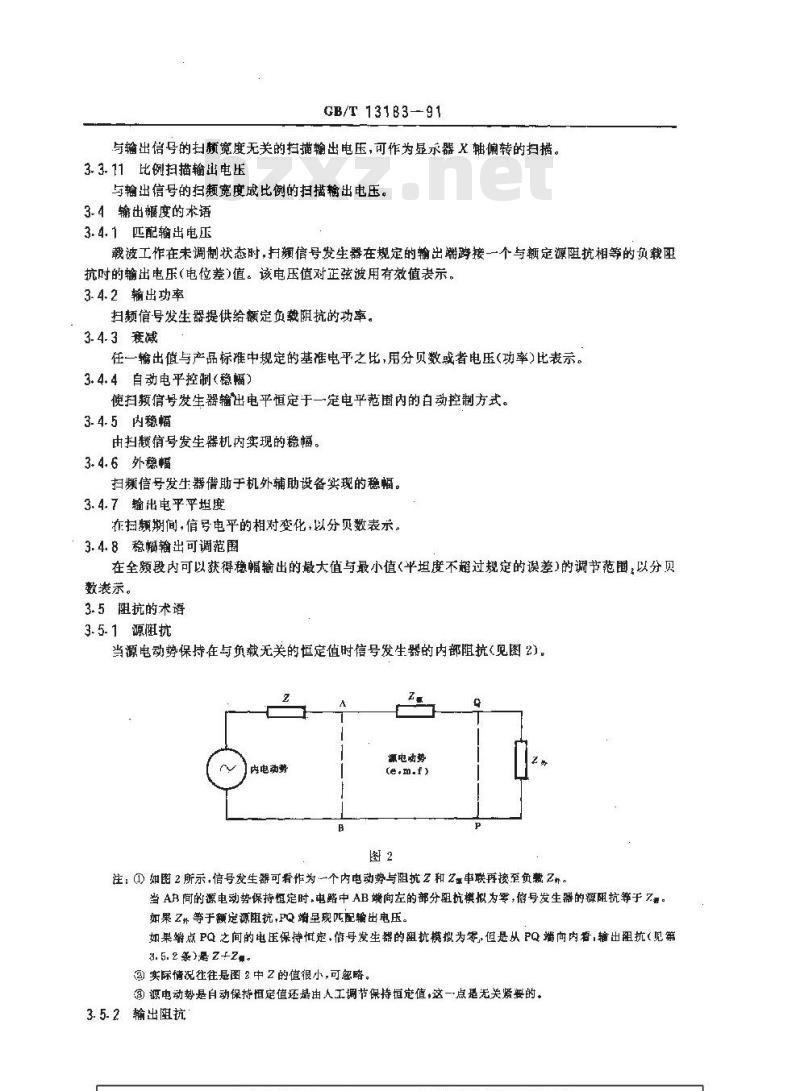

与输出信号的扫宽度无关的扫描輪出电压，可作为显示器X轴偏转的扫措。3.3.11比例扫描输出电压
与输出信号的扫频宽度成比例的扫描输出电压。3.4输出幅度的术语
3.4.1匹配输出电压
载波工作在未调制状态时，打频信号发生器在规定的输出谢跨接一个与额定源阻抗相等的负载阻抗时的输出电压(电位差)值。该电压值对正弦波用有效值表示。3.4.2输出功率
扫频信号发生器提供给额定负载阻抗的功率。3.4.3衰减
在一输出值与产品标准中规定的基准电平之比，用分贝数或者电压(功率)比表示。3.4.4自动电平控制（稳幅）
使扫频信号发生器输出电平恒定于一定电平范围内的白动控制方式。3.4.5内稳幅
由扫频信号发生器机内实现的稳幅。3.4.6外稳幅
扫频信号发生器借助于机外辅助设备实现的稳幅。3.4.7输出电平平坦度
准扫频期间，信号电平的相对变化,以分贝数表示。3.4.8稳幅输出可调范围
在全题段内可以获得稳幅输出的最大值与最小值（平坦度不超过规定的误差)的调节范围，以分贝数表示。
3.5阻抗的术语
3.5.1源阻抗
当源电动势保持在与负载无关的恒定值时信号发生器的内部阻抗（见图2）。Z
内电动势
源电动势
注：()如图 2所示,信号发生器可看作为一个内电动势与阻抗Z和Z审联再接至负数 2折，当 AB间的源电动势保持恒定时，电路中 AB端向左的部分阻抗模拟为零，倍号发生器的源阻抗等于 7.。如果 Z 称等于额定源阻抗,PQ 谢呈现匹配输出电压。如果端点PQ之间的电压保持忙定,信号发生器的阻抗模拟为零,但是从 PQ端向内看,输出阻抗(见第3.5.2条)是Z+2#
②实际情况往往是图2中Z的值很小，可翘略。源电动势是自动保持恒定值还是由人工调节保持恒定值，这一点是无关紧要的。3.5-2输出阻抗
GB/T 13183—91

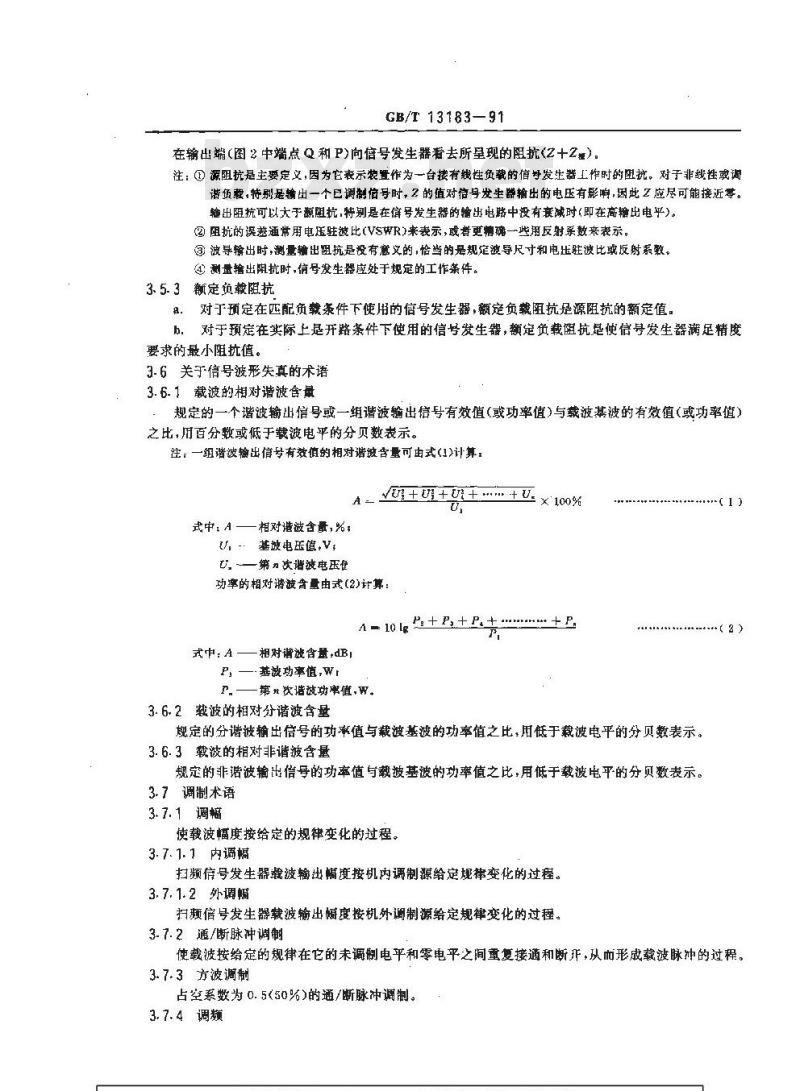

在输出端(图2 中端点 Q和P)向信号发生器着去所垦现的阻抗(2十Z)。注：①源阻抗是主要定义，因为它表示装置作为一台接有线性负载的信号发生器工作时的阻抗。对于非线性或调谐负载,特别是输出一个已调制信号时，2 的值对信导发生器输出的电压有影响,因此 Z 应尽可能接近零。输出阻抗可以大于颤阻抗,特别是在信号发生器的输出电路中没有度减时(即在高输出电乎)。②阻抗的误差通常用电压驻波比(VS抑R)来表示,或更物确一些用反射系数来表示。③波导输出时,测量输出阻抗是没有意义的,恰当的是规定波导尺寸和电压驻波比或反射系数。测量输出阻抗时,信号发生器应处于规定的工作条件。3.5.3额定负赖阻抗
a。对于预定在匹配负载录件下使用的信号发生器，额定负裁阻抗是源阻抗的额定值。b，对于预定在实际上是开路条件下使用的信号发生器，额定负载抗是使信号发生器满足精度要求的最小阻抗值。
3.6关于信号波形失真的术语
3.6.1截波的相对谐波含量
规定的一个谐波输出信号或一组谐波输出瘩号有效值（或功率值）与载波基被的有效值（或功率值）之比，用百分数或低于载波电平的分贝数表示。注：一组谐被输出信号有效值的相对谱波含量可由式(1)计算：A-+++10%
式中：A—
一相对造被含量,%;免费标准下载网bzxz
,-：基被电压值,V,
—第次谐波电压值
功率的相对谐波含量由式(2)计算：A = 10 Ig P+ P,+ P.
式中:A—
相对谱波含量,dBI
P,—-基波功率值,Wr
第n次诸波功率值,W.
3.6.2载波的相对分谐波含量
规定的分谐波输出信号的功值与裁波基波的功率值之比，用低于载波电平的分贝数表示。3.6.3载波的相对非谐波含量
规定的非谐波输出信号的功率值与载被基波的功率值之比，用低于载波电平的分贝数表示。3.7调制术语
3.7.1调幅
使载波幅度按给定的规律变化的过程。3.7.1.1内调幅
扫频信号发生器载波输出幅度按机内调制源给定规摔变化的过程。3.7.1.2外调幅
扫频信号发生器载波输出幅度按机外调制源给定规律变化的过程。3-7. 2通/断脉冲调制
（3）
使载波按给定的规律在它的未制电平和零电平之间重复接通和断开，从而形成载波脉冲的过程。3.7.3方波调制
占空系数为0.5<50%)的通/断脉冲调制。3.7.4调频
使载波题率按给定规律变化的过程。3.8脉冲术语
3. 8.1脉冲持续时间
CB/T 13183--91
脉冲起始时间与脉冲终止时间之间的持续时间。注，起始时间与终止时间是脉冲幅度达到50%这一点的解间。3.8.2方波调制通断比
在载波脉冲间期间，扫频信号发生器输出的剩余裁波信号的功率或电压的有效值与脉冲期内输出的载波信号功率或电压的有效值之比，以分贝数表示。3.8.3占空系数
*个周期的脉冲串中,脉冲波形持续时间与脉冲重复周期之比。3.9关于不希望的效应的术语
3.9.1载波频率偏移（调制条件下）在调制情况下载波频率变化的平均值。3.9.2剩余调额（无调制条件下）扫频信号发生器在无调制的条件下，输出信号频率的短期不稳定性或晃动3.9.3率调制时的寄生调幅系数
调赖时扫频信号发生器输出信号的调幅系数。注：也称附加调幅或调频时引起的调幅。3.9.4幅度调制时的寄生调频
在幅度调制时信号发生器的输出信号的额偏。3.9.5泄漏
由于信号发生器内部不完而引起的并出现在任何外部连线（包括电源线)上不需要的电压。3.9.6辐射
因信号发生器不完普引起的不需要的辐射场。3.10关于程控的术语
3. 10. 1 可程控
器的一种特性，即能接受数据来改变其内部电路状态以执行一个或多个特定任务。3.10.2远地控制
仪器接受程控的一种方式，即通过其电气接口联接来接受程控以使仪器能执行不同的任务。3.10.3本地控制
仪器接受程控的另：种方式，即通过其本地（面板或后面板）控制来接受程控，以使仪器能执行各种任务（亦称为手控)。
3.11关于显示器的术语
3.11.1显示器
将电子信号转变成可以直接观察的图象信号的装置3.11.2偏转因数
显示器X轴或Y轴每偏转单位距离所需的输入电压，通常其单位用mV/cm或mV/div装示。3.11.3显示噪声电平
输人信号远低于显示器灵敏度下限值时，在显示器上显示的自身噪声信号电平。3. 11. 4显示动态范用
在规定的误差内，显示器可显示的最强信号和最弱信号之比，通常以分贝数表示。3.11.5显示带宽
当显示器频率响应为屏幕显示幅度对应基准频率的显示幅度下跌3dB时，其下限颗率到上限频率的范圈。
3.11.6线性显示
GB/T 13183--91
显示图形的幅度正比于输入信号的电压3. 11.7对数显示
显示图形的幅度正比于输入信号电压或功率的对数值。3.12附加的技术术语
3.12.1预调
接照产品标准规定进行必要的调节（不拆开扫频信号发生器，不使用任何外部设备）.以使扫频信号发生器能工作在规定的误差内。3.12.2重调误差
对一种性能特性或有关的量而言，重调误差是反复从一个方向调到一个规定的刻度位置得到的平均值与反复从另-个方向调到该位置得到的平均值之差的一半。3.12.3线性鉴题器
以可以忽略的失真重现调频载波信号调制波形的额率解调器。3.12.4线性检波器
以可以忽略的失真重现调幅载波倍号的包络的幅度解调器。3.12.5辅助信号输出
一种特定电平下的载波频率输出，用于频率计数器测量载波频率或用于扫频信号发生器的同步或其他用途。
注：如果该输出是专用于外接频率计敏器测量裁被频率时,该术语应为“计数器输出”。4品种和规格
4.1品种分类
按工作频率，如低频、高频、微波。按频带宽度，如宽频带、窄频带。其他与产品有关特性均应在产品标准的分类内容中注明。4.2结构分类
如台式，便携式.装架式等。
产品标准中应标明结构型式，
4.3规格
4.3.1尺寸
应以1×b ×h (mm)的顺序给出机箱尺寸。4-3.2质量
产品标准中应给出整机质量（单位：kg）。4.4其他
4.4.1视在功率
产品标准中应给出在额定条件下的规在功率(VA)，其误差不超过士20%。注：允许产品同时给出视在功率与消耗功率。4.4.2电源线与电源连接器
产品应使用三芯不可重接电源线，接电网的插头型式应符合GB1002的规定。5技术要求
5.1总的要求
GB/T 13183-- 91
5.1.1本标准给出误差的表示方式，在制订产品标准时，应结合产品工作特性，按规定的方式给出工作误差。
5. 1. 2本标准未作规定的技术要求,在产品标准中应结合产品的特性,给出必要的误差和要求。5.1.3产品标游中的误差应按GB6592规定的优选数列给出。5.2使用要求
5.2.1电源
使用电源可分直流、交流、交直流，并在产品标准中给出电源种类及要求。5.2.2环境
应按GB 6587. 1 的规定,并在产品标准中标明。5.2.3预热时间
产品标准中应给出预热时间。
5.3外观与结构要求
扫频信号发生器结构应完整，无明显机械损伤和镀涂损坏现象，各类控制均须安装正确、可靠，操作灵活。
5.4基本安全要求
应遵循GB6587.7规定，按照所属安全类别，在产品标准中给出绝缘电阻、泄漏电流和介电强度要求。
5.5性能特性
5.5.1履率特性
5. 5. 1. 1有效频率范围
产品标准中应给出额定范围。
5.5.1.2频段
产品标准中应给出赖段数目及各频段的频率范围。5.5.1.3单频频率误差
产品标准中应给出单频频率误差，应优于士A%或士BH2，或两种误差组合形式，并规定A、B的数值。
5.5.1.4单赖频率的重调误券
在产品标准中可给出。
5.5.1.5颗率分辨率
在产品标推中可给出。
5.5.1.6单频频率短期稳定误差
产品标准中可给出单频状态下频率在任意15 min间隔内的最大变化。5.5.1.7单频额率长期稳定误差
产品标准中可给出单频频率在任意3 h 间隔内最大变化。5.5.1.8温度变化引起的单频频率变动量产品标准中可给出。
5.5.1.9供电电压变化引起的单频频率变动量产品标准中应给出交流供电电压额定值变化士10%时引起单频频率的变化。优于：上AHz。并规定A的数值，
5.5.1.10输出电平变化引起的单频频率变动量产品标准中可给出。
5.5.1.11方波调制时频率的偏移产品标准中可给出。
5.5.2扫频特性
GB/T 13183—91
5.5.2.1起止扫频、标志扫频端点频率误差当有起止扫额或标志扫频方式时，产品标准中应给出误差，优于士A%或士BHz，或两种误差组台的形式并规定 A、B 的数值。
5.5.2.2窄带中心频率误差
产品标摊中应给出其误差。优于：士A%,或士BHz,或两种误差组合的形式。并规定A、B的数值。5.5.2.3扫频方式
产品标准中应注明。
5. 5.2. 4扫频宽度
产品标雅中应给出。
5.5.2.5窄带扫频及对称扫频的带宽误差产品标准可给出。
5. 5.2. 6外扫
产品标准中应给出输入信号的波形、重复频率，幅度及输入阻抗。5.5.2.7频标种类
产品标准中应给出。
5.5.2.8频率标志误差
产品标准中应给出误差.优于，土A%.并规定A的数值。5- 5-2. 9频率标志分辨率
产品标准中可给出。
5.5.2.10扫频线性误差
产品标准中可给出。
5. 5.2. 11扫赖时间
在产品标准中可给出。
5.5.2.12频率标志信号输出电平产品标准中可给出。
5.5.2.13消聪信号输出电平
产品标准中可给出。
5.5.2.14提笔信号输出电平
产品标准中可给出。
5. 5 2. 15固定扫描输出电压
产品标准中应给出其数值（峰-蜂值）。5-5-2-16比例扫描输出电压
产品标准中可给出。
5.5.3输出电平特性
5.5.3.1不稳幅输出电平
产品标准中可给出。
5. 5- 3.2不稳幅输出电平平坦度产品标准中可给出。
5.5.3.3稳幅输出电平
产品标准中应给出额定值。应不小于AW或给出输出电平(V、dBW,dBV)的范画，并规定A的数值。
5.5.3.4艳幅输出电平平坦度
GB/T 13183—91
产品标准中应给出额定值。优于：土AdB，并规定A的数值。5.5.3.5稳幅输出电平可调范围
产品标推中应给出其范围应不小于AdB，并规定A的数值。5.5.3.6稳幅输出电平短期稳定误差（单频）产品标准中可给出稳辐输出电平在任意15 min 间隔内的最大变化。5.5.3.7稳幅输出电平长期稳定误差（单额）产品标准中可给出稳幅输出电平作任意3h间隔内的最大变化。5.5.3.8温度变化引起的稳幅输出电平变动量（单频）产品标准中可给出。
5.5.3.9供电电压变化引起的稳幅输出电平变动量(单频)产品标准中可给出。5.5.3.10输出衰减
产品标准中可给出输出衰减标称值。5.5.3.11输出电平的直流分量
如果存在时应在产品标中洋明。5.5.3.12辅助输出电平
在产品标准中可给出数值，并注明输出阻抗。5.5.4阻抗特性
5.5.4.1输出阻抗
产品标推中应注明输出端的输出阻抗。输出阻抗可用下列数值中之一来表明：50.75或6000。特殊需要可按SJ9.46标准选用。5.5.4.2源电压驻波比
300 MHz以上在品标中应给出稳幅时输出端的电压驻波比,不大于A，并规定A的数值。5.5.5信号波形失真
5.5.5.1载波的相对谐波含量
产品标准中应给出,应小于 AdB,并规定 A的数值。5.5.5.2载被的相对分谱波含量
产品标准中可给出。
5.5.5.3载波的相对非请波含量
产品标准中应给出。应小于AdB,并规定A的数值。5.5.6不希望效应
5. 5. 6.1方波调制时频率的偏移产品标准中可给出。
5.5.6.2单频无调制时的剩余调频产品标准中应给出。应小于 AHz。并规定Λ的数值。5.5.7幅度调制特性
5.5.7.1方波复频率
产品标准中应给出数值。如有内方波调幅时应至少有1kHz的调幅。5.5.7.2方波重复频率误差
产品标准中应给出误差。优于士A%，并规定A的数值。5.5.7.3方波占空系数
产品标准中应给出其数值或范围。5.5.7.4方波调制通断比
GB/T 13183--91
产品标准中应给出额定值。不小于AdB,并规定A的数值。5.5.7.5方波调制的前沿和后沿
产品标准中可给出。
5. 5.7.6外调幅
产品标准中应给出调制源的频率范围，输入幅度及输入阻抗。5.5.8显示特性
5.5.8.1线性偏转因数
产品标准中应给出。
5.5. 8.2线性显示带宽
产品标准中可给出。
5.5.8.3对数显示动态范围
产品标准中应给出。
5.5.8.4″对数显示误差
产品标准中可给出。
5. 5. 8. 5 对数显示输人电压驻波比产品标准中可给出。
5.6其他
5.6.1安全要求
产品应符台GB4793规定。
5.6.2可靠性要求
按GB11463规定，在产品标准中给出定型时的平胸无故障时间。5.6.3热分布要求
应符合 GB 11465的要求
5.6.4电磁兼容要求
应符合GR6833.16833.10的规定。5.6.5设计余量与模拟误用要求
应符合GB/T13166的要求。
6试验方法
6.1总的试验要求和原则
6.1.1应根据产品不同的特点，按照以下要求和原则确定试验要求。6.1:2
带有可更换的插人单元时，其主机与每个插入单元均应作为一个整体逃行试验6.1.3在进行性能特性测试时，应保持扫频信号发生器处于完整状态，在不打开机箱的条件下进行。6.1.4信号发生器性能特性的测试方法应按GB/T13184的规定进行。6.2环境试验
6.2.1 温度试验
a.应按照GB6587.2中有关规定进行蛊度循环试验。b.在定成额定下限温度试验的特性检验后，对定型试验样机还应将电源电压变化士10%，电源频率变化士5%，进行“电源电压与赖率”项且的组合特性检查。6.2.2湿度试验
应按照GB6587.3中有关规定进行湿度循环试验后，对定型试验样机还应将电源电压变化士10%，电源频率变化士5%，进行“电源电压与颊率\项目的组台特性检查。6.2.3振动试验
应按照GB6587.4中有关规定进行。6.2.4冲击战验
应按照GB6587.5中有关规定进行。6-2-5运输试验
应按照（B6587.6中有关规定进行。6.3安全要求
按照GB4793规定进行安全试验。6.4可性要求
GB/T 13183—91
按GB11463规定进行试验。试验的阶段划分按表1规定进行。试验时的特性检验项目应不少于表3的规定。
试验种类
可靠性鉴定试验
可靠性鉴定试验
6.5热分布要求
应接照GB11465要求逃行热分布试验。6.6电磁兼容性试验
抽样数量
不少于台
不少于5台
应按照GRB 6833.1～6833.10的规定逃行电磁兼容试验，6.7设计余量与模拟误用
应按照 GB/T 13166要求进行试验。7检验规则
应符合GB 6593的规定。
7. 1检验分类
7. T. 1 鉴定检验
试验阶段
设计定型时
生产定时
通常分设计定型鉴定检验和生产定型鉴定检验。检验项目根据GB 6593表1的规定。性能特性的检验项目根据本标准表2的规定。b.抽样方案应符合GB6593第3.5.3条的规定。c.合格判据应符合GB6593第3.5.4条的规定。7. 1.2质量一致性检验
分A,B,C、D、E、F组进行检验。检验项目根据GB6593表1的规定。性能特性的检验项目根据本标准表3的规定。
抽样方案和合格判据应符合GB6593第3.6条的有关规定。b.
7.2检验项目
产品标准应根据GB6593表1及本标准表2、表3的规定确定检验项目，对本标准表2未包括的内容，可根据需要在产品标准中增加。
