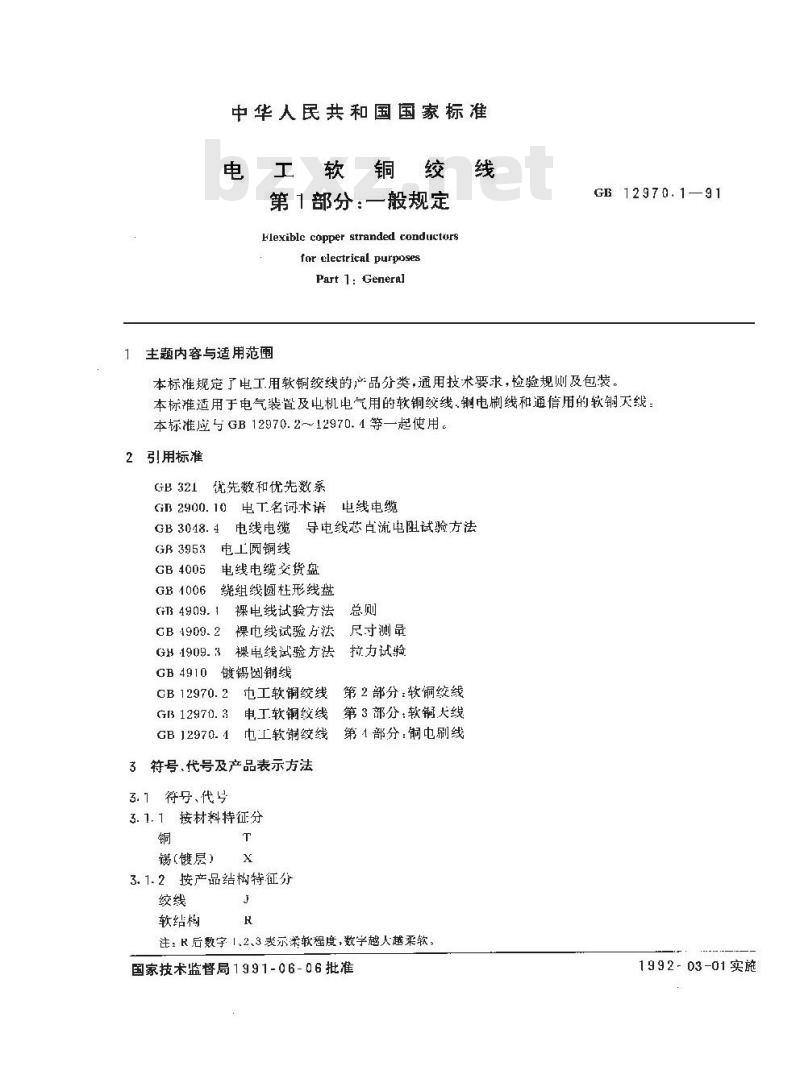

中华人民共和国国家标准
电工软
第1部分：一般规定
FHlexible copper stranded conductorsfor cleetrical purposes
Part 1: General
主题内容与适用范围
GB12970.1—91
本标准规定了电工用软铜绞线的产品分类，通用技术要求，检验规则及包装，本标准适用于电气装置及电机电气用的软铜绞线、铜电刷线和通信用的软铜天线：本标准应与GB12970.2～12970.1等一起使用。2引用标准
GB321优先数和优先数系
GB 2900.10 电T名调术诺
电线电缆
GB 3048. 4
GB3953
GB4005
GB4006
导电线芯直流电阻试验方法
电线电缆
电工铜线此内容来自标准下载网
电线电缆交货盘
绕组线圆柱形线盘
GB 4909.1
GH 4909.3
GB4910
裸电线试验方法
裸电线试验方法尺寸测量
裸电线试验方法拉力试验
镀锣圜铜线
GB 12970. 2
工软铜绞线
GB12970.3
GB 12970. 4
电工软铜绞线
中工软铜经线
3符号.代号及产品表示方法
3.1符号、代号
3.1.1按材料特征分
锡(镀层）
3.1.2按产品结构特征分
软结构
第2部分，软铜绞线
第3部分：软铜大线
第1部分：铜电刷线
注：R后数字1.2、3表示浠救度，数字越人越柔软，国家技术监督局1991-06-06批准1992-03-01实施

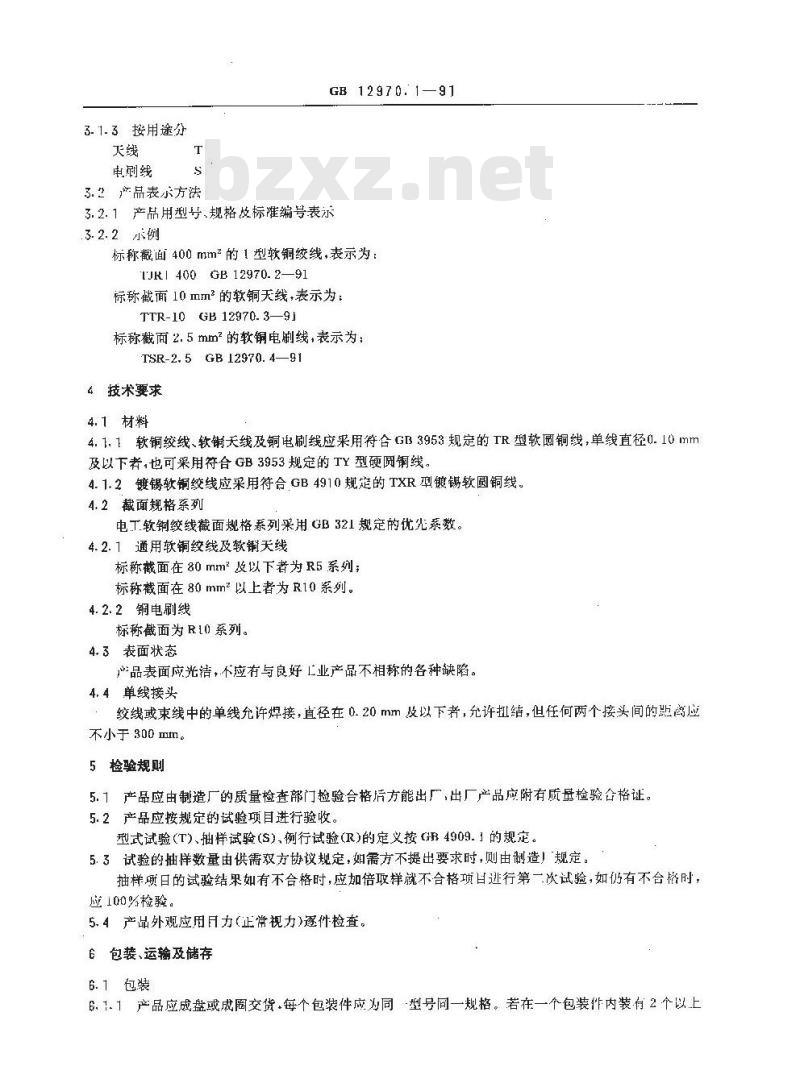

3.1.3按用途分
电刷线
3.2产品表示方法
GB 12970. 1—91
3.2.1产品用型号、规格技标准编号表示.3.2.2小例
标称截面400mm的1型软铜绞线，表示为：IJKI 400GB 12970.2—91
标称截面10mm2的软铜天线，表示为：TTR-10GB12970.3—9]
标称截面2.5mm2的软铜电刷线，表示为：TSR-2. 5GB 12970. 4—91
4技术要求
4.1材料
4.1.1软铜绞线、软天线及铜电刷线应采用符合GB3953规定的TR型软圆铜线，单线直径0.10mm及以下者，也可采用符合GB3953规定的TY型硬圆铜线。4.1.2镀锡软铜绞线应采用符合GB4910规的TXR型镀锡软圆铜线。4.2截面规格系列
电工软铜绞线截面规格系列采用GB321规定的优先系数。4.2.1通用软铜绞线及软铜天线
标称截面在80mm及以下者为R5系列；标称截面在80mm以上者为R10系列。4.2.2铜电刷线
标称截面为R10系列。
4.3表面状态
产品表面应光洁+不应有与良好工业产品不相称的各种缺陷。4.4单线接头
绞线或束线中的单线允许焊接，直径在0.20mm及以下者，允许扭结，但任何两个接头间的距离应不小于 300 mm。
5检验规则
5.1产品应由制造厂的质量检查部门检验合格后方能出厂，出厂产品应附有质量检验合格证。5.2产品应接规定的试验项目进行验收。型式试验(T)、抽样试验(S)例行试验(R)的义按(B4909.的规定。5.3试验的抽样数量由供需双方协议规定，如需方不提出要求时，则由制造！规定。抽样项日的试验结果如有不合格时，应加倍取样就不合格项日逊行第一次试验，如仍有不合格时，应100%检验，
5.4产品外观应用日力(正常视力)逐件检查。E包装、运输及储存
6. 1包装
6.1.1产品应成盘或成圈交货，每个包装件应为同型号同一规格。若在一个包装作内装有2个以上GB 12970.191
的线段时，应在两根连接处加明显标志。如有特殊要求，应标明线段数量6.1.2成盘包装的线盘应符合GB4005的规定。成圈包装的产品，应加用防潮材料，妥善包装每个包装件上应附有标签，标明：6. 1.31
制造厂名称；
型号及规格
长度,m
重量,kg:
制造日期：年月日：
标准编号。
6.1.4出口产品的包装应按有关规定执行。6.2运输和储存
在装卸、运输和储存中，应注意避免损伤产品。附加说明：
本标准由中华人民共和国机械电子工业部提出本标准由上海电缆研究所归口。本标准由上海电缆研究所、上海铜材厂等单位负责起草本标准主要起草人刘士璋、黄小妹。
