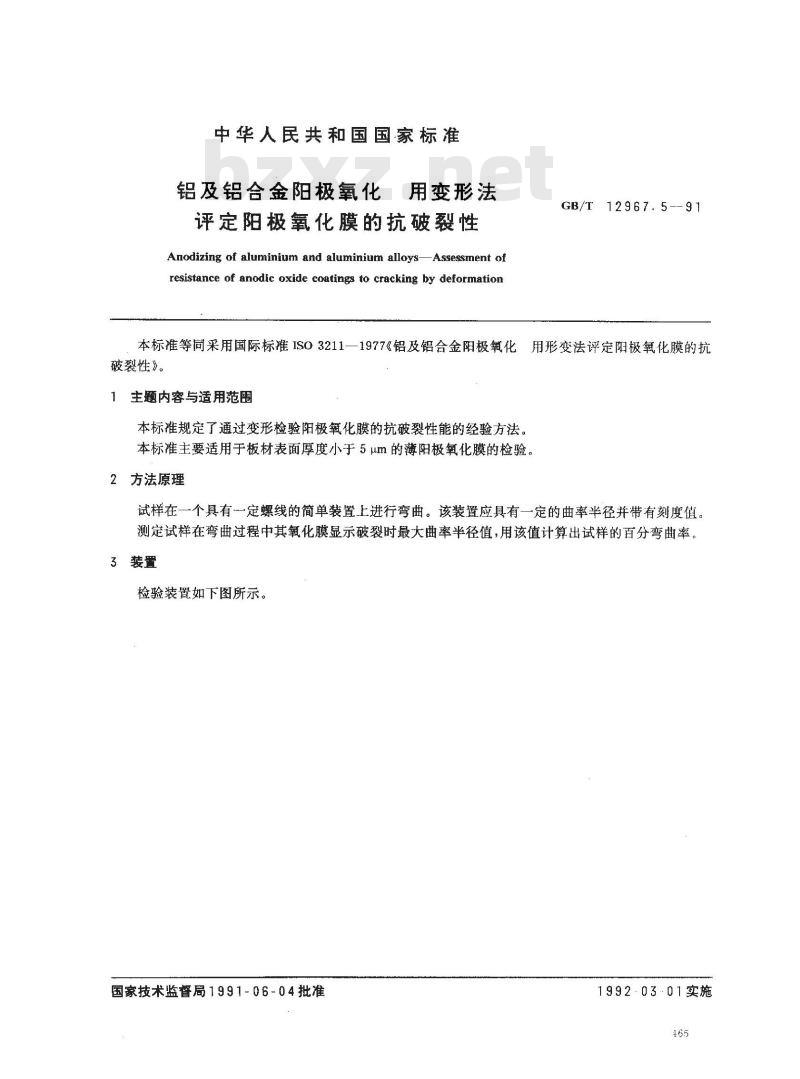

【国家标准(GB)】 铝及铝合金阳极氧化 用变形法评定阳极氧化膜的抗破裂性

中华人民共和国国家标准Www.bzxZ.net
铝及铝合金阳极氧化用变形法
评定阳极氧化膜的抗破裂性
Anodizing of aluminium and aluminium alloysAssessment ofresistance of anodic oxide coatings to cracking by deformationGB/T 12967. 5--91
本标准等同采用国际标准IS03211一1977《铝及铝合金阳极氧化用形变法评定阳极氧化膜的抗破裂性》。
1主题内容与适用范围
本标准规定了通过变形检验阳极氧化膜的抗破裂性能的经验方法。本标准主要适用于板材表面厚度小于5 um的薄阳极氧化膜的检验。2方法原理
试样在一个具有一定螺线的简单装置上进行弯曲。该装置应具有一定的曲率半径并带有刻度值。测定试样在弯曲过程中其氧化膜显示破裂时最大曲率半径值，用该值计算出试样的百分弯曲率。3装置
检验装置如下图所示。
国家技术监督局1991-06-04批准1992-03-01实施
论例1:1.7
12967.5-91
夹紧蝴丝
橡胶架

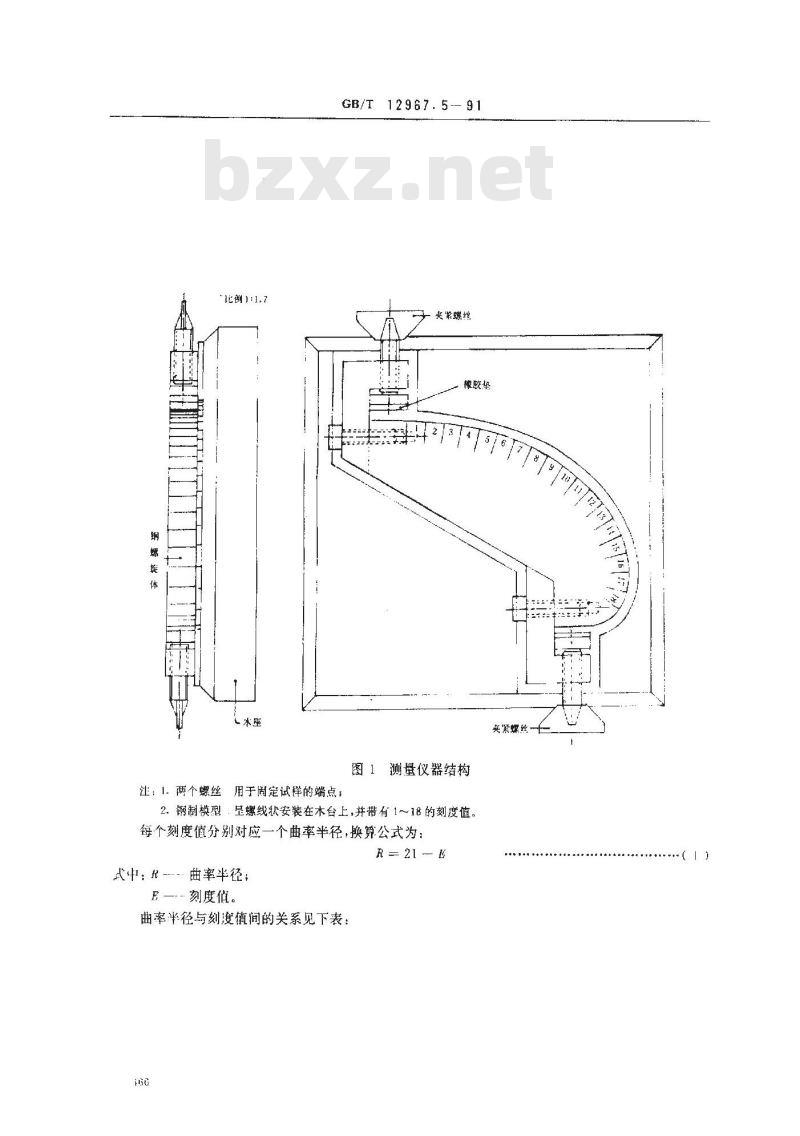

图1测量仪器结构
注：1.两个螺丝用于阁定试样的端点；2.钢制模型，呈螺线状安装在木台上，并带有1~18的刻度值，每个刻度值分别对应一个曲率半径，换算公式为：R=21 — E
式中：.-·曲率半径，
F—刻度值。
曲率半径与刻度值间的关系见下表：e
英紧螺丝
刻度值

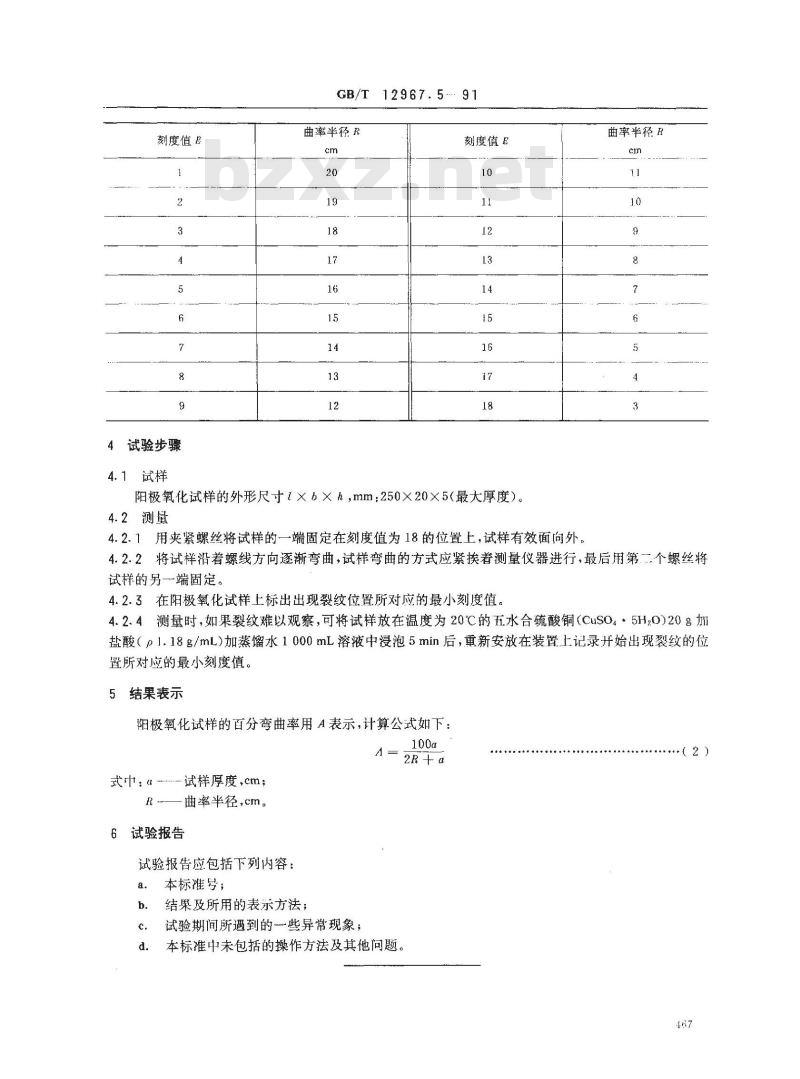

试验步骤
4.1试样
GB/T 12967.5--- 91
曲率半径R
刻度值E
阳极氧化试样的外形尺寸×b×h，mm：250×20×5（最大厚度）。4.2测量
用夹紧螺丝将试样的一端固定在刻度值为18的位置上，试样有效面向外。4.2.1
曲率半径R
4.2.2将试样沿着螺线方向逐渐弯曲，试样弯曲的方式应紧着测量仪器进行，最后用第二个螺丝将试样的另一端固定。
4.2.3在阳极氧化试样上标出出现裂纹位置所对应的最小刻度值。4.2.4测量时，如果裂纹难以观察，可将试样放在温度为20℃的五水合硫酸铜（CuSO·5H.0)20g加盐酸（p1.18g/mL)加蒸馏水1000mL溶液中浸泡5min后，重新安放在装置上记录开始出现裂纹的位置所对应的最小刻度值。
结果表示
阳极氧化试样的百分弯曲率用A表示，计算公式如下：A
式中：试样厚度，cm；
曲率半径，cm。
试验报告
试验报告应包括下列内容：
本标准号；
结果及所用的表示方法；
试验期间所遇到的一些异常现象；100a
本标准中未包括的操作方法及其他问题，（2）

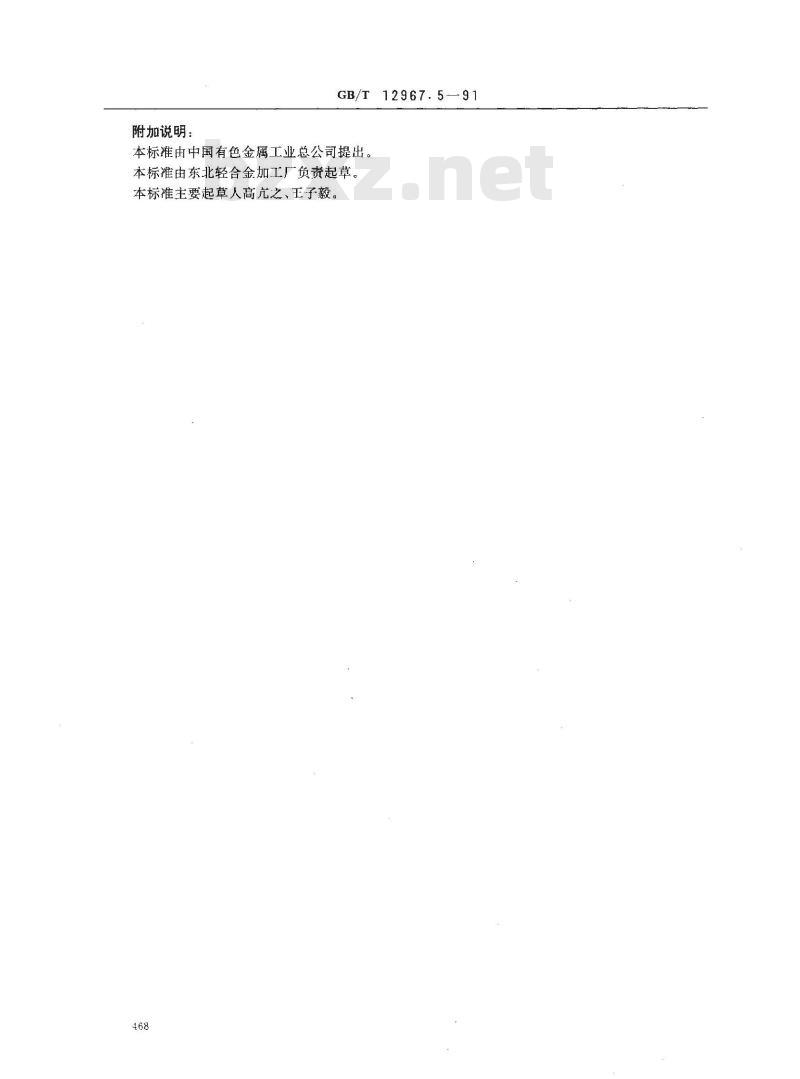

附加说明：
GB/T12967.5—91
本标准由中国有色金属工业总公司提出。本标准由东北轻合金加工厂负责起草。本标准主要起草人高亢之、王子毅。468
