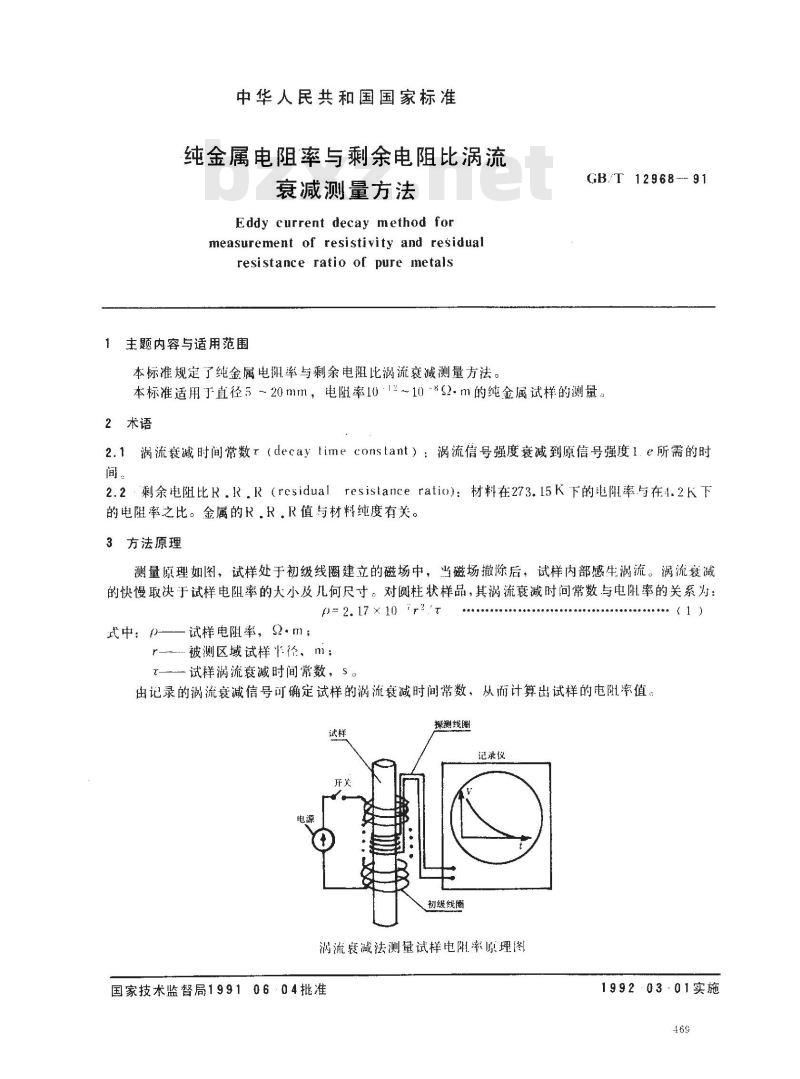

中华人民共和国国家标准
纯金属电阻率与剩余电阻比涡流衰减测量方法
Eddycurrentdecaymethod for
measurement of resistivity and residualresistance ratio of pure metals1主题内容与适用范围
本标准规定了纯金属电阳率与剩余电阻比涡流衰减测量方法。GB/T 12968-- 91
本标准适用于直径5~20mm，电阻率10°12~10-*2.m的纯金属试样的测量。2术语
2.1涡流衰减时间常数t（decaytimeconstant）：涡流信号强度衰减到原信号强度1.e所需的时间
2.2·剩余电阻比R.R.R（residualresistanceratio)：材料在273.15K下的电阻率与在4.2K下的电阻率之比。金属的R.R.R值与材料纯度有关。3方法原理
测量原理如图，试样处于初级线圈建立的磁场中，当磁场撤除后，试样内部感生涡流。涡流衰减的快慢取决于试样电阻率的大小及几何尺寸。对圆柱状样品，其祸流衰减时间常数与电阻率的关系为：0= 2. 17 × 10 \r3 /r
式中：0
试样电阻率，·m；
r-被测区域试样半，m；
试样涡流衰减时间常数，s。
出记录的涡流衰减信号可确定试样的涡流衰减时间常数，从计算出试样的电阻率值。试样
操测线圈
记录仪
初级线圈
涡流衰减法测量试样电阳率原理图国家技术监督局199106·04批准：（1）
1992-03-01实施

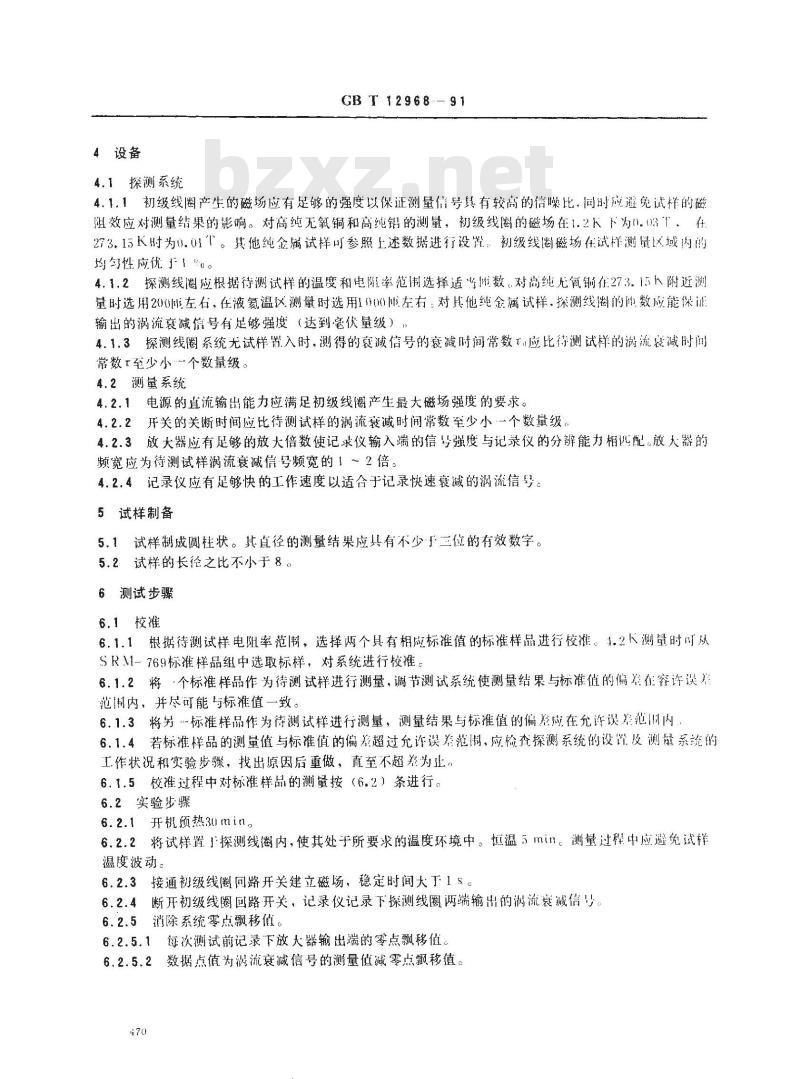

4设备
4.1探测系统
GBT12968—91
4.1，1初级线圈产生的磁场应有足够的强度以保证测量信号具有较高的信噪比，同时成避免试样的磁阻效应对测量结果的影响。对高纯无氧铜和高纯铝的测量，初级线圈的磁场在1.2K下为1.11：在273.15K时为0.01T。其他纯金属试样可参照上述数据进行设置：初级线圈磁场在试样测量区域内的均匀性应优于「。
4.1.2探测线圈应根据待测试样的温度和电阻率范伟选择适用数对高纯无氧钢在273.15K附近测量时选用200准左右，在液氨温区测量时选用1000左右。对其他纯金属试样.探测线圈的数应能保证输出的涡流衰减信号有足够强度（达到毫伏量级）（4.1.3探测线圈系统无试样置入时，测得的衰减信号的衰减时间常数应比待测试样的满流衰减时间常数T至少小…个数量级。
4.2测量系统
4.2.1电源的直流输出能力应满足初级线圈产生最大磁场强度的要求。4.2.2开关的关断时间应比待测试样的涡流衰减时问常数至少小·一个数量级。4.2.3放大器应有足够的放大倍数使记录仪输入端的信号强度与记录仪的分辨能力相儿配。放大器的频宽应为待测试样涡流衰减信号频宽的1～2倍。4.2.4记录仪应有足够快的工作速度以适合于记录快速衰减的涡流信号。5试样制备bzxz.net
5.1试样制成圆柱状。其直径的测量结果应其有不少于三位的有效数字。5.2试样的长径之比不小于8。
6测试步骤
6.1校准
6.1.1根据待测试样电阻率范围，选择两个具有相应标准值的标准样品进行校准。4.2K测量时叫从SRM-769标准样品组中选取标样，对系统进行校准6.1.2将·个标准样品作为待测试样进行测量，调节测试系统使测量结果与标准值的偏差在容许误差范制内，并尽可能与标准值一致。6.1.3将另标准样品作为待测试样进行测量，测量结果与标准值的偏差应在允许误差范旧内6.1.4若标准样品的测量值与标准值的偏差超过允许误差范围，应检查探测系统的设置及测量系统的工作状况和实验步骤，找出原因后重做，直至不超差为止。6.1.5校准过程中对标准样品的测量按（6.2）条进行。6.2实验步骤
6.2.1开机预热30min。
6.2.2将试样置1探测线圈内，使其处于所要求的温度环境中。恒温5min。测量过程中应避免试样温度波动：
6.2.3接通初级线圈回路开关建立磁场，稳定时间大于15。6.2.4断开初级线圈回路开关，记录仪记录下探测线圈两端输出的涡流衰减信号：6.2.5消除系统零点飘移值。
6.2.5.1每次测试前记录下放大器输出端的零点飘移值。6.2.5.2数据点值为涡流衰减信号的测量值减零点飘移值。470

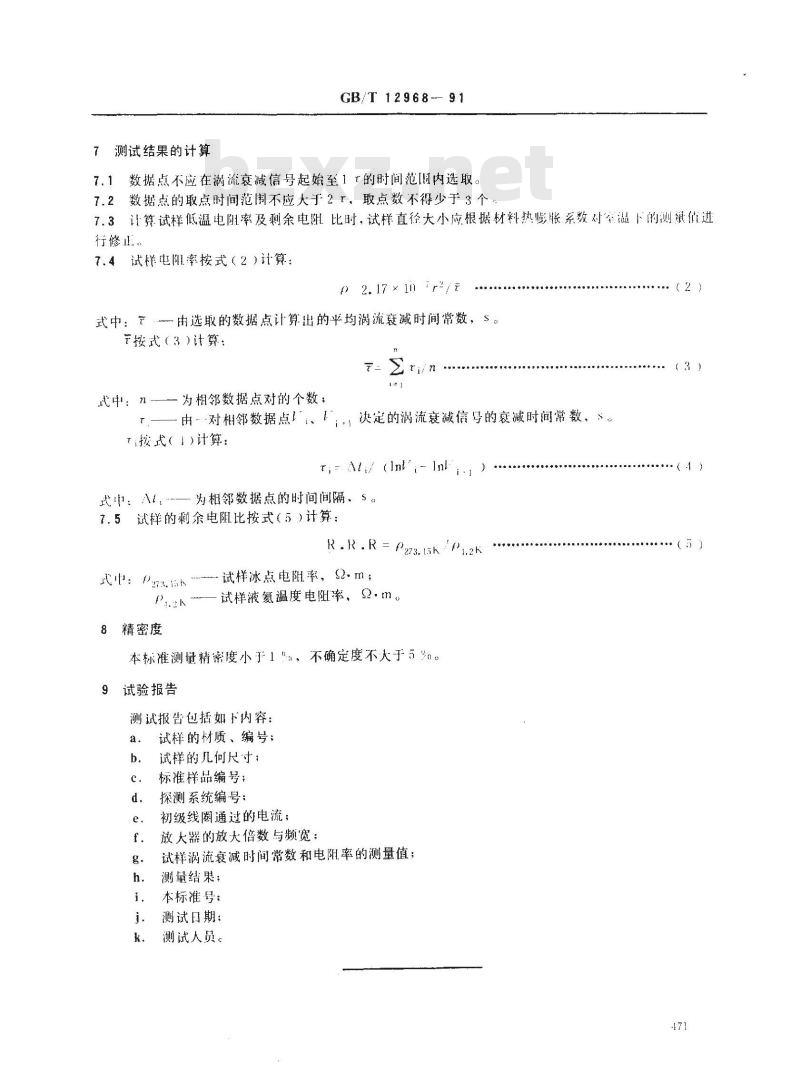

7测试结果的计算
GB/T 12968-- 91
7.1数据点不应在涡流衰减信号起始至1t的时间范[围内选取。7.2数据点的取点时间范围不应大于2「，取点数不得少于3个7.3让算试样低温电阻率及剩余电阻比时，试样直径大小应根据材料热膨胀系数对车温下的测摄值进行修正
7.4试祥电阳率按式（2）计算：0 2. 17 ×10 r/t
式中：由选取的数据点计算出的平均涡流衰减时间常数，S。按式（3）计算：
式中；n--—为相邻数据点对的个数；一由·-对相邻数据点」、，）决定的涡流衰减信号的衰减时间常数、。Ti按式（1)计算：
T,-At+/ (Int'+- Inl
式中：A，\-一为相邻数据点的时间间隔。S。7.5试样的剩余电阻比按式（5）计算：R.R.R= P273. 15k
式中：23—试样冰点电阻率，2.m；试样液氨温度电阻率，2.m
8精密度
本标准测量精密度小1“，不确定度不大于5。试验报告
测试报告包括如下内容：
试样的材质、编号；
试样的几何尺寸；
标准样品编号；
探测系统编号：
初级线圈通过的电流；
放大器的放大倍数与频宽；
试样涡流衰减时间常数和电阻率的测量值；测量结果；
本标准号：
测试日期：
测试人员。

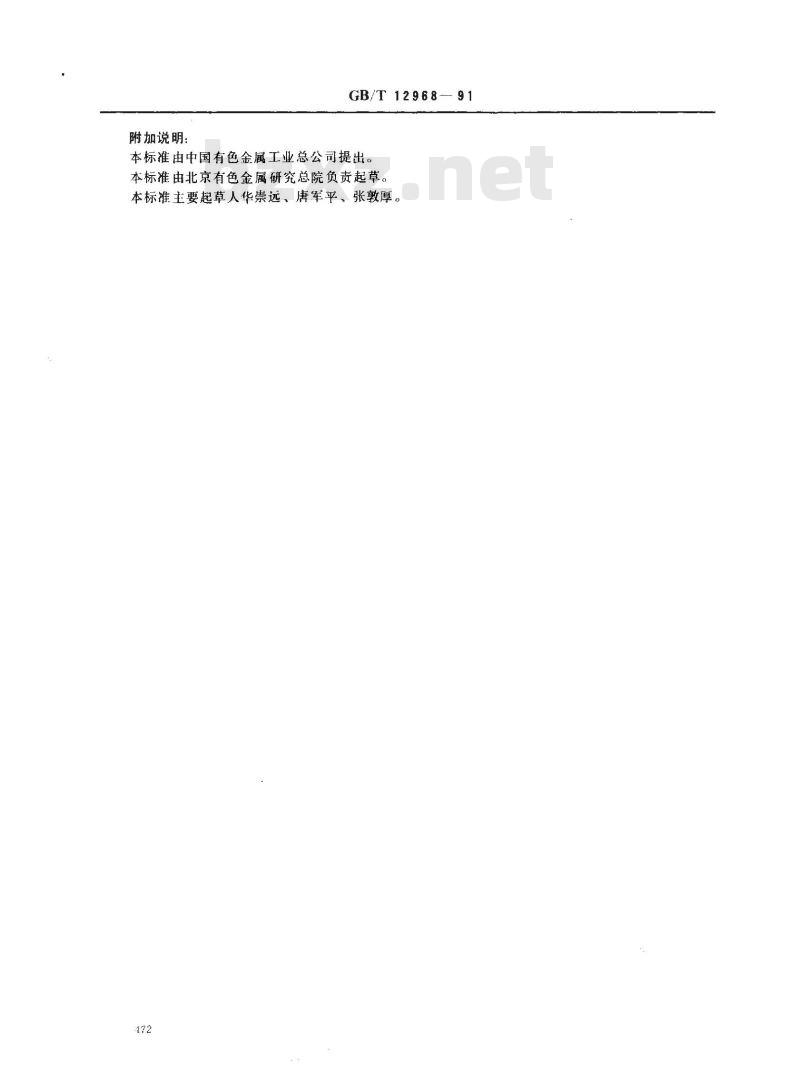

附加说明：
GB/T12968—91
本标准由中国有色金属工业总公司提出。本标准由北京有色金属研究总院负责起草。本标准主要起草人华崇远、唐军平、张敦厚。172
