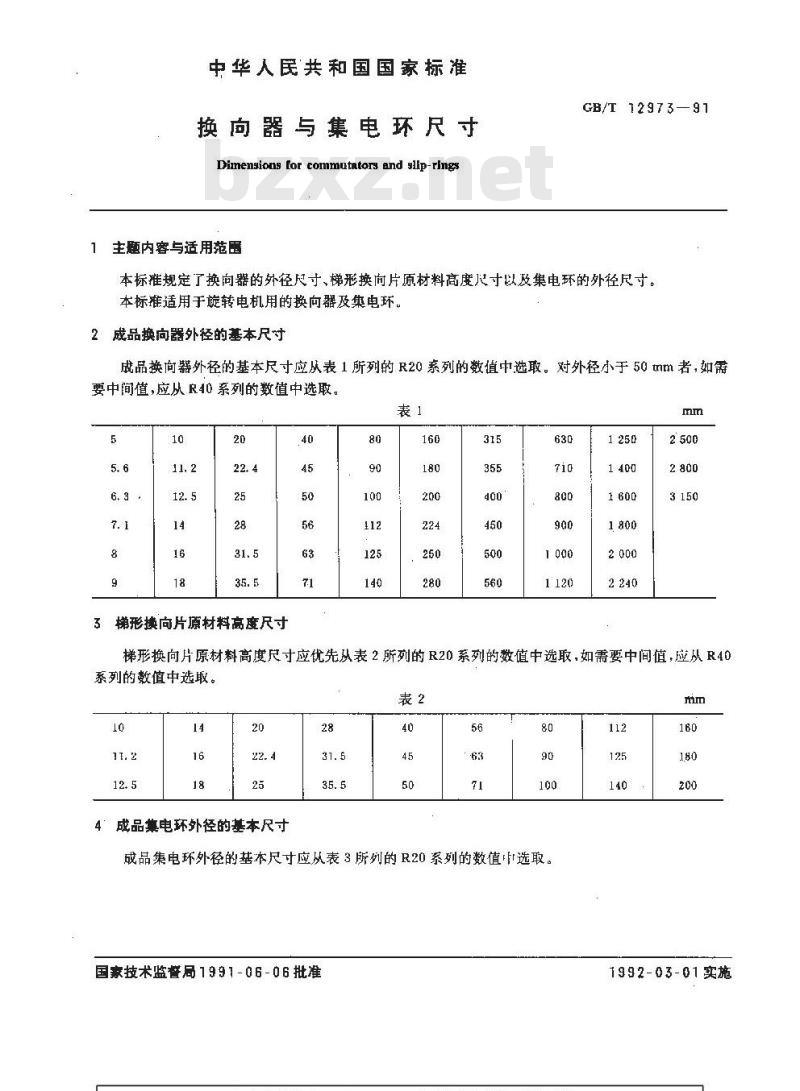

中华人民共和国国家标准
换向器与集电环尺寸
Dimensions for commutators and sip-rings主题内容与适用范围
GB/T 12973—91Www.bzxZ.net
本标准规定了换向器的外径尺寸、梯形换向片原材料高度尺寸以及集电环的外径尺寸。本标雄适用于旋转电机用的换向器及集电环。2成品换向器外径的基本尺寸
成品换向器外径的基本尺寸应从表1所列的R20系列的数值中选取。对外径小于50mm者，如需要中间值，应从R40系列的数值中选取。表1
梯形换向片原材料高度尺寸
梯形换向片原材料高度尺寸应优先从表2所列的R20系列的数值中选取，如需要中间值，应从R40系列的数值中选取。

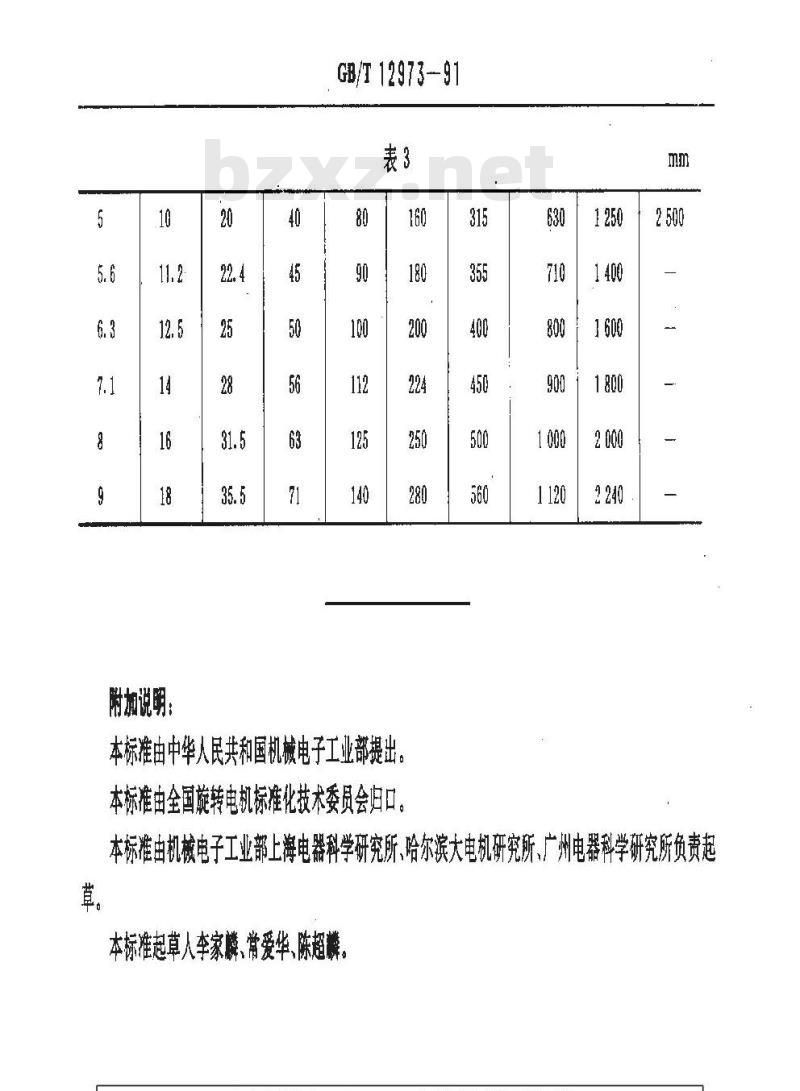

成品集电环外径的基本尺寸
成品集电环外径的基本尺寸应从表3所列的R20系列的数值选取。国家技术监督局1991-06-06批准112
1992-03-01实施
附加说明：
GB/T 12973-91
本标准由中华人民共和国机械电子工业部提出本标准由全国旋转电机标准化技术委员会归口160
本标准由机械电子工业部上海电器科学研究所、哈尔滨大电机研究所、广州电器科学研究所负责起.
本标准起草人李家麟、常爱华、陈超麟
