【国家标准(GB)】 电工软铜绞线 第4部分:铜电刷线

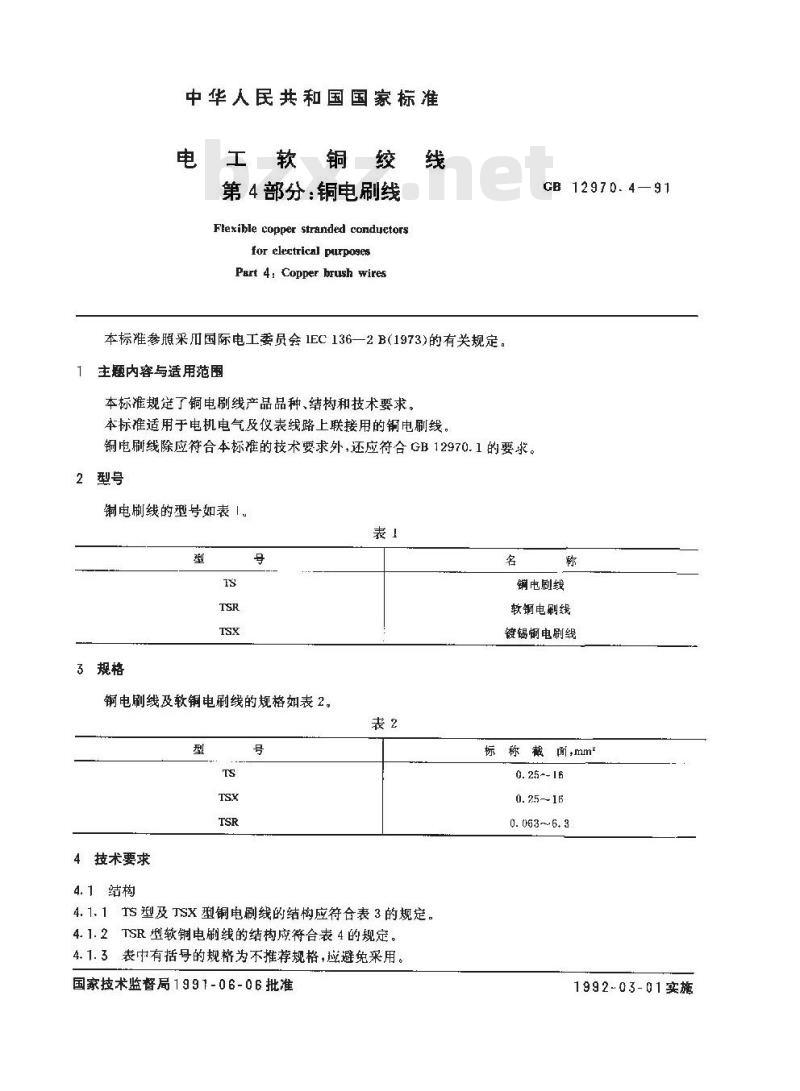

中华人民共和国国家标准
电工软铜绞线
第4部分：铜电刷线
Flexible copper stranded conductorsfor electrical purposes
Part 4: Copper brush wires
本标准参服采川国际电工委员会1EC136—2B（1973）的有关规定。主题内容与适用范围
本标准规链了铜电刷线产品品种、结构和技术要求。本标准适用于电机电气及仪表线路上联接用的铜电刷线。铜电刷线除应符合本标准的技术要求外，还应符合GB12970.1的要求。2型号
铜电刷线的型号如表1。
3规格
铜电刷线及软铜电刷线的规格如表2。型
4技术要求
4.1结构
4.1.1TS型及TSX型铜电刷线的结构应符合表3的规定。2TSR型软铜电刷线的结构应符合表4的规定。4. 1. 2
4.1.3表中有括号的规格为不推荐规格，应避免采用。国家技术监督局1991-06-06批准名
GB 1297D. 4—91
铜电刷线
软铜电刷线
镀锡铜电刷缆
标称截面.mm*
0. 25-- 16
0. 063~6. 3
1992-03-01实施

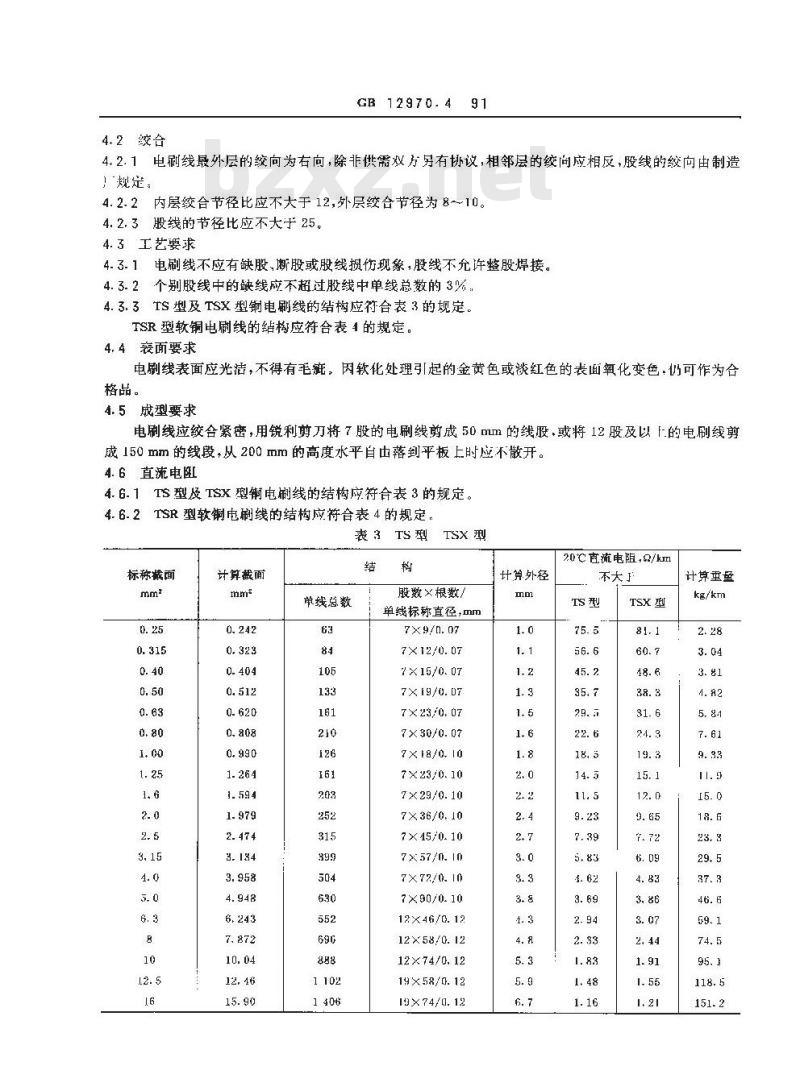

4.2绞合
GB12970:4
4.2.1电刷线最外层的绞向为右向，除非供需双方另有协议，相邻层的绞向应相反，股线的绞向由制造」规定。
4.2.2内层绞合节径比应不大于12,外层绞合节径为8-~10。4.2.3股线的节径比应不大于25。4.3工艺要求
4.3.1电刷线不应有缺股，断股或股线损伤现象，股线不允许整股焊接。4.3.2个别股线中的缺线应不超过股线中单线总数的3%4.3.3TS型及TSX型铜电刷线的结构应符合表3的规定TSR型软铜电刷线的结构应符合表4的规定。4.4衰面要求
电刷线表面应光洁，不得有毛疵，因软化处理引起的金黄色或淡红色的表面氧化变色，仍可作为合格品。
4.5成型要求
电刷线应绞合紧密，用锐利剪刀将7股的电刷线剪成50mm的线股，或将12股及以F的电刷线剪成150mm的线段，从200mm的高度水平自由落到平板上时应不散开。4. 6直流电阻
4.6.1TS型及TSX型电刷线的结构应符合表3的规定。TSR型软铜电刷线的结构应符合表4的规定，4. 6. 2
表TS型
TSX型
标称截面
计算截面
单线总数
股数×根数/
单线标称直径，mm
7×9/0.07
7× 12/0. 07
7X15/0. 07
7×19/0.07
7X23/0. 07
7X30/0.07
7×18/0.10
7X23/0.10
7X29/0.10
7×36/0.10
7×45/0.10
7×57/0.10
7X72/0.10
7X90/0.10
12×46/0.12
12×58/0. 12
12×74/0.12
19X×58/0. 12
19×74/(0. 12
计算外径
20℃直流电阻，8/km
不大于
TSX型
计算重量
标称截面
4.7：伸长率
计算截面
单线总数
GB 12970.4—91

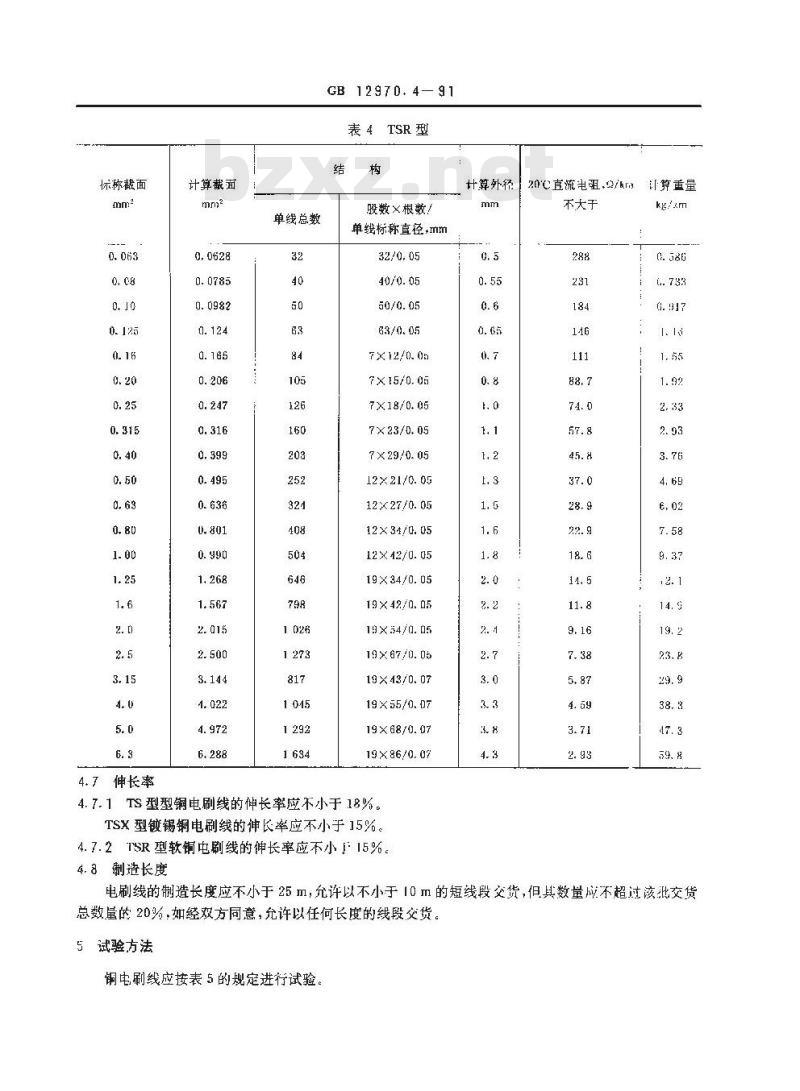

表４TSR型
股数×根数/
单线标称直径，mm
7X 12/0. 05
7× 15/0. 06
7X18/0.06
7×23/0.05
7×29/0.05
12×21/0.05
12×27/0.05
12X34/0.05
12×42/0.05
19×34/0.05
19×42/0.05
19×54/0.05
19X67/0.05
19×43/0.07
19X55/0.07
19×68/0.07
19X86/0.07
4.7.1TS型型铜电刷线的伸长率应不小于18%。TSX型镀锡铜电刷线的伸长率应不小于 15%。4.7.2TSR型软铜电线的伸长率应不小15%。4.8制造长度
计算外径20C直流电咀.2/km
评算重量
不大于
59、8
电刷线的制造长度应不小于25m，允许以不小于10㎡的短线段交货，但其数量应不超过该批交货总数量的20%，如经双方同意，允许以任何长度的线段交货。5试验方法

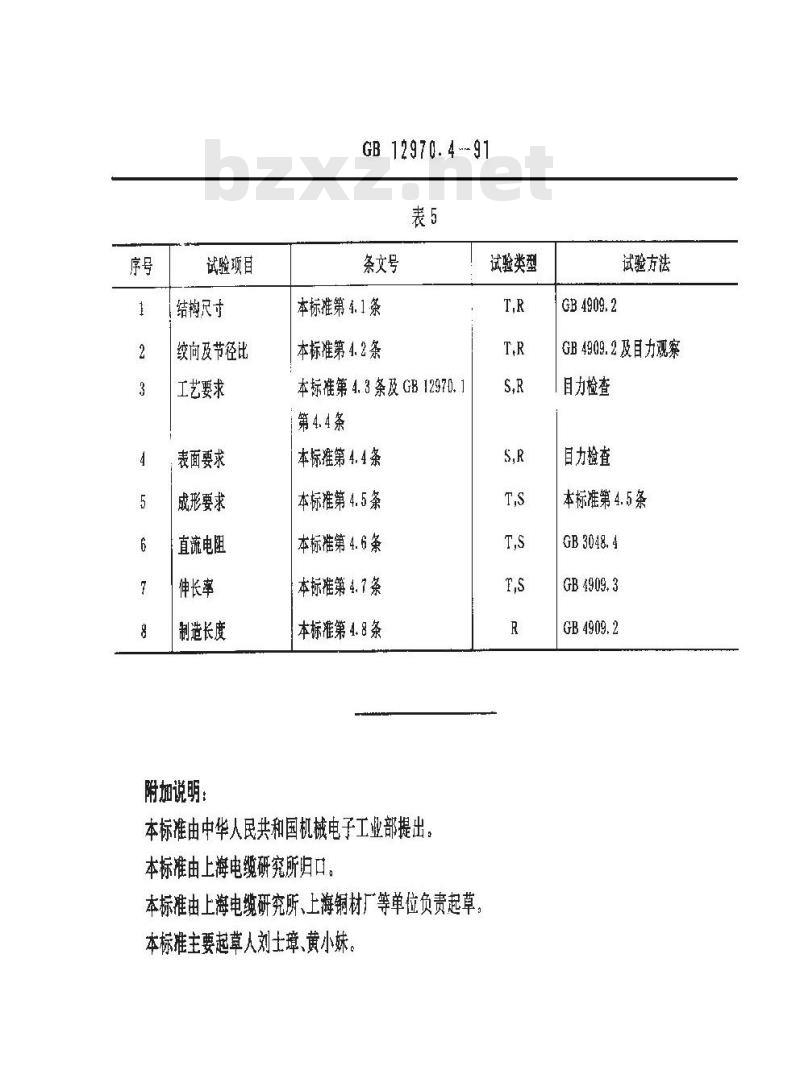

铜电刷线应按表5的规定进行试验。序号
试验项目
结构尺寸
绞向及节径比
工艺要求
表面要求
成形要求
直流电阻
伸长率
制造长度
附加说明：
GB 12970. 4 -- 91
条文号
本标准第4.1条bzxz.net
本标准第4.2条
本标准第4.3条及GB12970.1
第4.4条
本标推第4.4条
本标准第4.5条
本标准第4.6条
本标准第4.7条
本标准第4.8条
本标准由中华人民共和国机械电子工业部提出。本标准由上海电缆研究所归口。本标准由上海电缆研究所、上海铜材厂等单位负责起草本标准主要起草人刘士璋、黄小妹，试验类型
试验方法
GB 4909. 2 及目力观察
目力检查
目力检查
本标准第4.5条
