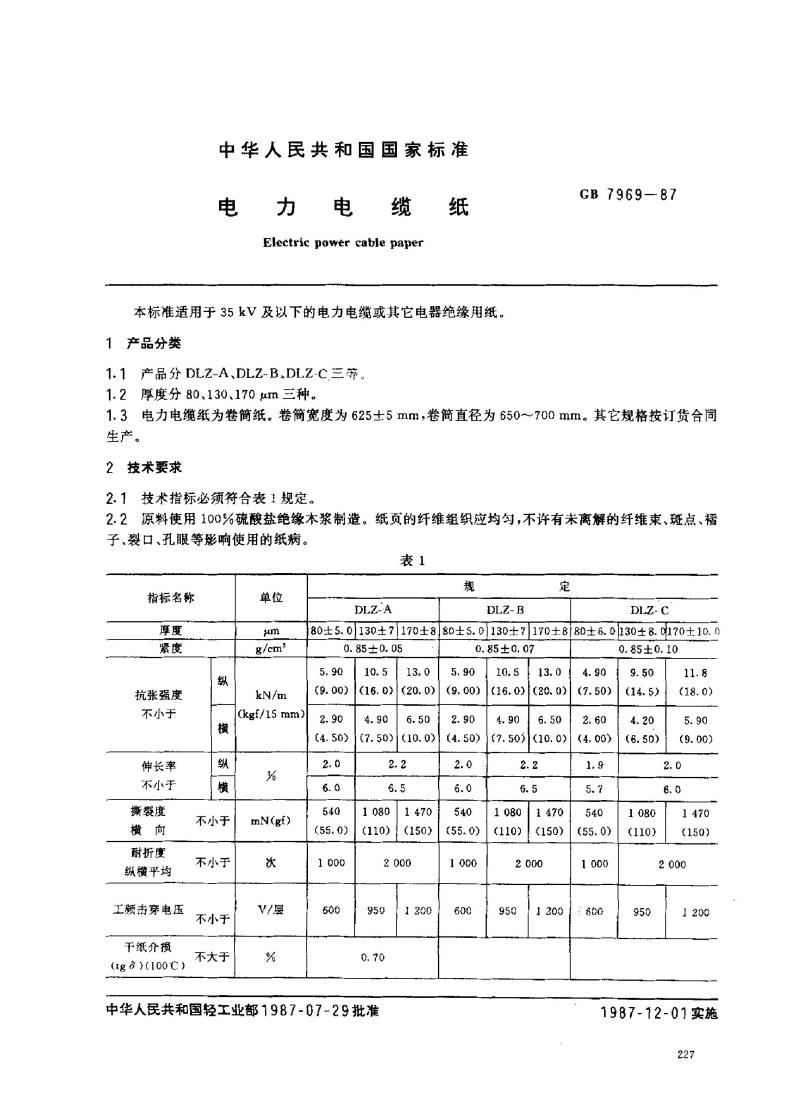

中华人民共和国国家标准 电力电缆纸 本标准适用于35kV及以下的电力电缆或其他电器绝缘用纸。 1 产品分类 1.1 产品分为DLZ-A、DLZ-B、DLZ-C三等； 1.2 厚度分为80、130、170μm三种； 1.3 电力电缆纸为卷筒纸，卷简宽度为625±5mm，卷简直径为650~700mm。其它规格按订货合同生产。 2 技术要求 2.1 技术指标必须符合表1规定。 2.2 原料使用100%硫酸盐绝缘木浆制造，纸页的纤维组织应均匀，不许有未离解的纤维束、斑点褶子、裂口、孔眼等影响使用的纸病。 表1： | 指标名称 | DLZ-A | DLZ-B | DLZ-C | | :---- | :---- | :---- | :---- | | 厚度 (m) | 80±5.0 | 130±7 | 170±8 | | 紧度 (g/cm³) | 0.85±0.07 | 0.85±0.05 | 0.85±0.07 | | 抗张强度 (kN/m) | 5.90 | 6.50 | 4.90 | | 伸长率 (%) | 2.90 | 2.60 | 2.90 | | 撕裂度 (mN) | 540 | 600 | 550 | | 耐折度 (次) | 1000 | 1200 | 1100 | | 工频击穿电压 (V/层) | 10.5 | 13.0 | 10.5 | | 干纸介损 (100°C) | 0.70 | 0.80 | 0.75 | 3 试验方法 3.1 厚度、紧度：按GB 451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法》测定。 3.2 抗张强度、伸长率：按GB 453《纸与纸板抗张强度和伸长率的测定法》测定。 3.3 耐折度：按GB 457《纸耐折度的测定法》测定。 3.4 透气度：按GB 458《纸透气度的测定法》测定。 3.5 撕裂度：按GB 455《纸与纸板撕裂度的测定法》测定。 3.6 工频击穿电压：按GB 3333《电缆纸工频击穿电压试验方法》测定。 3.7 介质损耗角正切（tg100°C）：按GB 3334《电缆纸介质损耗角正切（tg）试验方法电桥法》测定。 3.8 电导率：按附录A测定。 3.9 pH值：按GB 1545《纸浆、纸与纸板水抽提液酸度与碱度的测定法》测定。 3.10 灰分：按GB 463《纸与纸板灰分的测定法》测定。 3.11 水分：按GB 462《纸与纸板水分的测定法》测定。 4 检验规则 4.1 生产厂应保证产品符合本标准的规定，每卷纸中应附有产品合格证。 4.2 用户验收以每次交货件数为一批，交收试验按GB 2828《逐批检查计数抽样程序及抽样表》规定执行。 4.3 检验项目分为重缺陷和轻缺陷，重缺陷指标为抗张强度、击穿电压、pH值。其它指标为轻缺陷，检查水平按一般检查水平（I）。二次正常抽样重缺陷指标执行合格质量水平4.0，轻缺陷指标执行合格质量水平6.5。 4.4 从样本中取样及试样前处理按GB 450《纸与纸板平均试样的采取及检验前试样的处理方法》规定执行。 5 交货要求 交货水分不大于6.0%。 6 质量控制 产品合格证应附带产品的每卷纸，确保每卷纸的质量符合标准要求。 本标准自1987年12月1日起实施。
