【国家标准(GB)】 热塑性塑料管材纵向回缩率的测定

ICS23.040.20

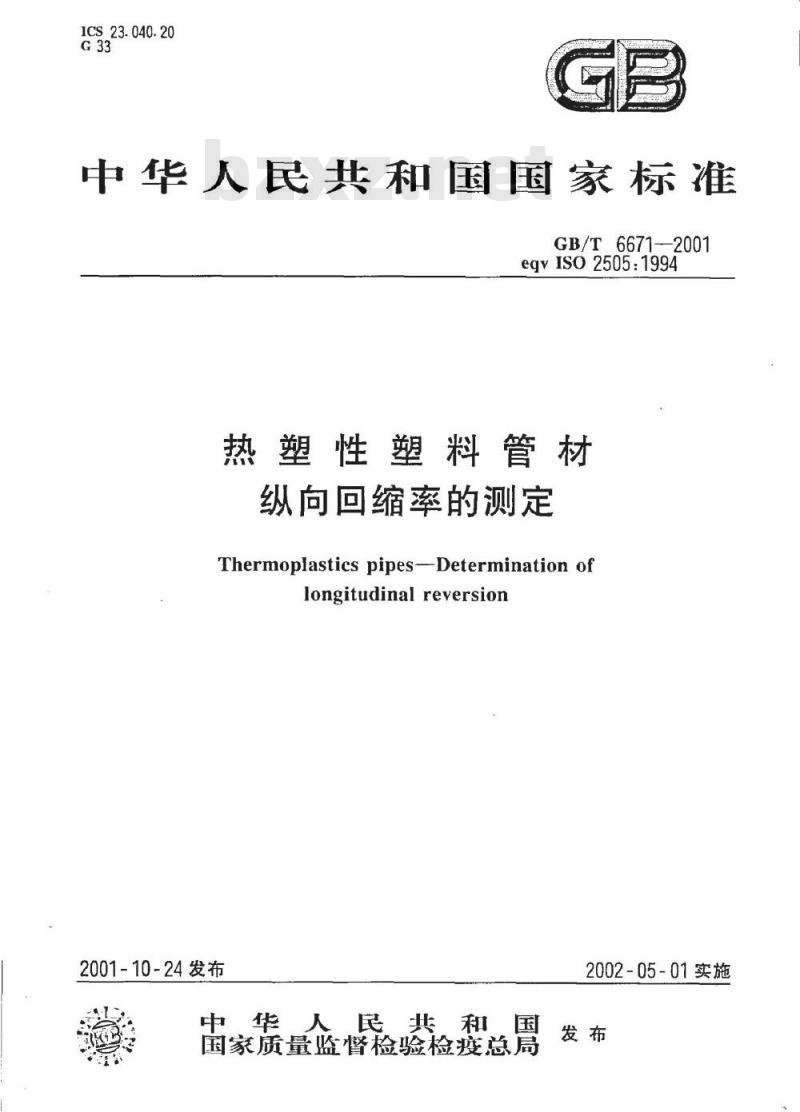

中华人民共和国国家标准
GB/T6671—2001
egyIS02505：1994
热塑性塑料管材
纵向回缩率的测定
Thermoplastics pipes-Determination oflongitudinalreversion
2001-10-24发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01实施
GB/T6671--2001

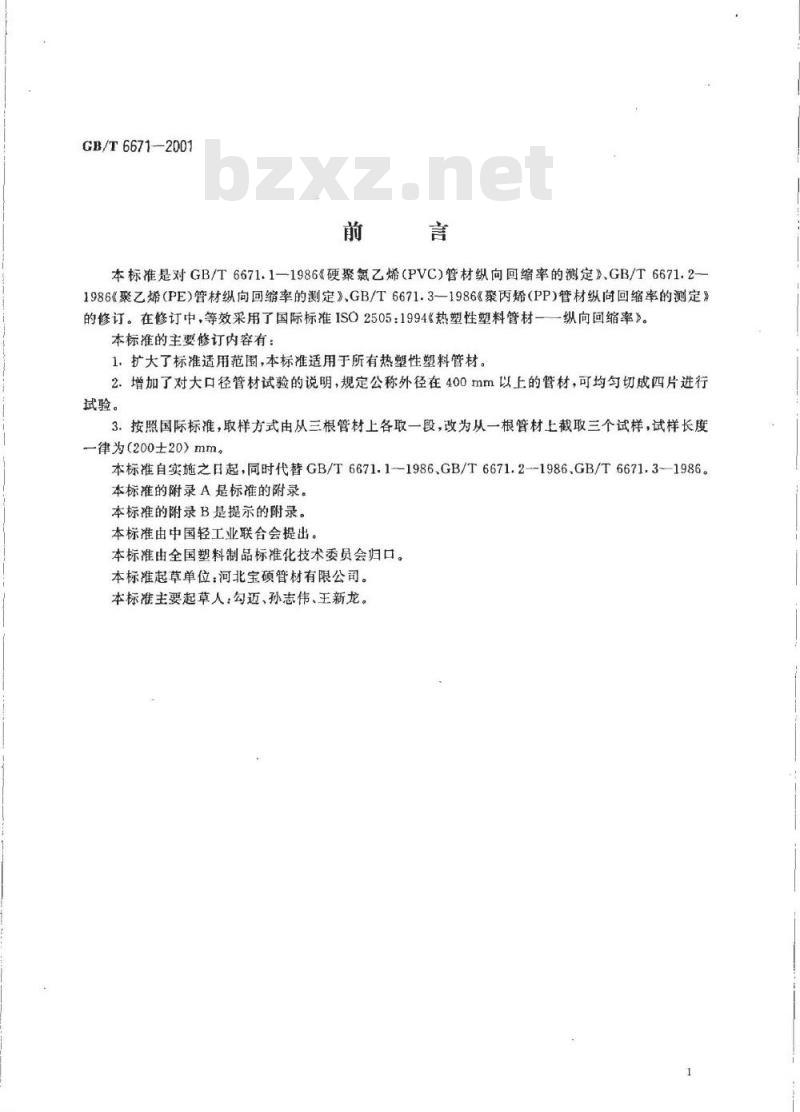

本标准是对GB/T6671.1—1986《硬聚氮乙烯（PVC)管材纵向回缩率的测定》、GB/T6671.2-1986《聚乙烯(PE)管材纵向回缩率的测定》、GB/T6671.3—1986《聚丙烯（PP)管材纵向回缩率的测定》的修订。在修订中，等效采用了国际标准ISO2505：1994《热塑性塑料管材一一纵向回缩率》。本标准的主要修订内容有：
1.扩大了标准适用范围，本标准适用于所有热塑性塑料管材。2.增加了对大口径管材试验的说明，规定公称外径在400mm以上的管材，可均匀切成四片进行试验。
3.按照国际标准，取样方式由从三根管材上各取一段，改为从一根管材上截取三个试样，试样长度一律为（200士20）mm。
本标准自实施之日起，同时代替GB/T6671.1-1986、GB/T6671.2--1986.GB/T6671.3~1986。本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：河北宝硕管材有限公司。本标准主要起草人，勾迈、孙志伟、王新龙。GB/T6671—2001

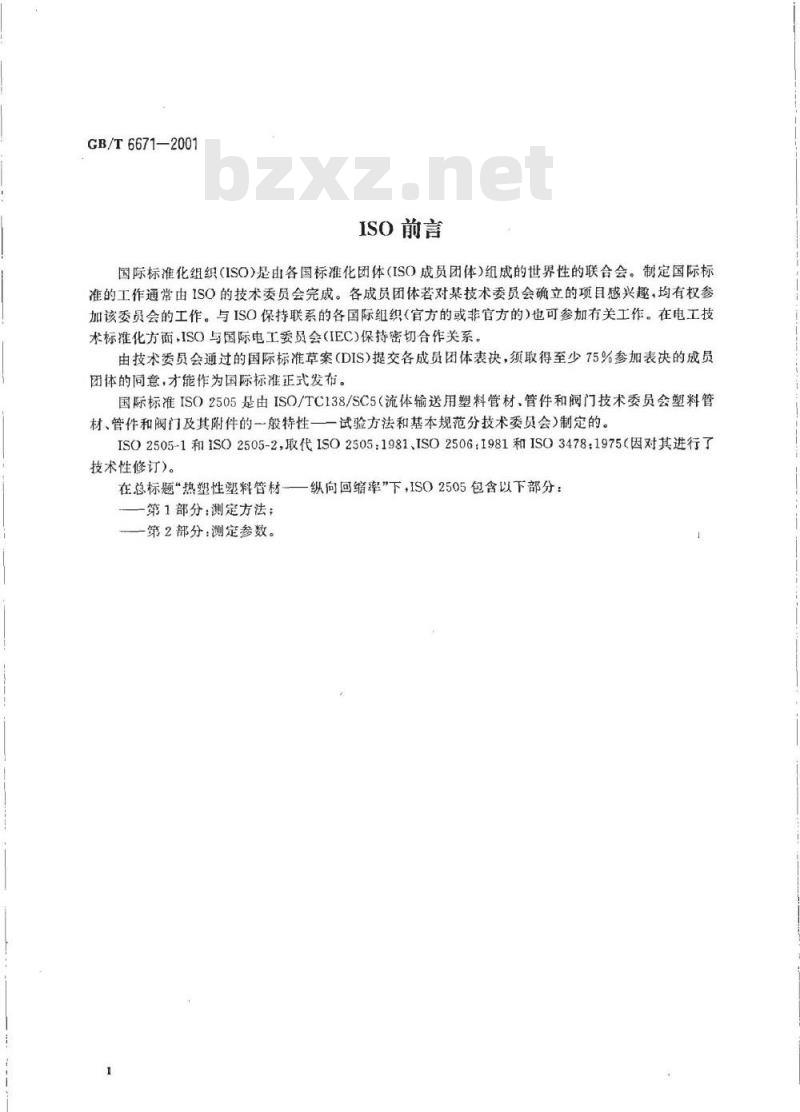

ISO前言
国际标准化组织（ISO）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也可参加有关工作。在电工技术标推化方面、ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会通过的国际标准草案（DIS）提交各成员团体表决，须取得至少75%参加表决的成员团体的同意，才能作为国际标准正式发布。国际标准ISO2505是由ISO/TC138/SC5（流体输送用塑料管材、管件和阀门技术委员会塑料管材、管件和阀门及其附件的一般特性一一试验方法和基本规范分技术委员会制定的。ISO2505-1和ISO2505-2，取代ISO2505：1981、ISO2506：1981和ISO34781975（因对其进行了技术性修订）。
在总标题“热塑性塑料管材纵向回缩率”下，ISO2505包含以下部分：第1部分：测定方法；
一第2部分：测定参数。
1范围
中华人民共和国国家标准
热塑性塑料管材
纵向回缩率的测定
Thermoplastics pipes--Determination oflongitudinal reversion
GB/T6671-2001
eqvIS2505:1994
代替GB/T6671.1~6671.3-1986
本标准规定了测定热塑性塑料管材纵向回缩率的两种试验方法，一种是在液体中（方法A），另一种是在空气中（方法B)。
本标准适用于所有内外壁光滑，横截面恒定的热塑性管材。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918-1998塑料试样状态调节和试验的标准环境（idt1SO291：1997)GB/T8806--1988塑料管材尺寸测量方法（eqvISO3126:1974）3原理
将规定长度的试样，置于给定温度下的加热介质中保持一定的时间。测量加热前后试样标线间的距离，以相对原始长度的长度变化百分率来表示管材的纵向回缩率。4方法A——液浴试验
4.1仪器
4.1.1热浴槽：除另有规定外，热浴槽应恒温控制在附录A中规定的温度TR内热浴槽的容积和搅拌装置应保证当试样浸人时，槽内介质温度变化保持在试验温度范围内。所选用的介质应在试验温度下性能稳定，并对塑料材料无不良影响（见图1）。注：甘油、乙二醇、无芳烃矿物油和氯化钙溶液均是适宜的加热介质，其他满足上述要求的介质也可使用。4.1.2夹持器：悬挂试样的装置，把试样固定在加热介质中（见图1）。4.1.3划线器：保证两标线间距为100mm。4.1.4温度计：精度为0.5℃。
4.2试样
4.2.1取（200士20）mm长的管段为试样。4.2.2使用划线器，在试样上划两条相距100mm的圆周标线，并使其一标线距任一端至少10mm。4.2.3从一根管材上截取三个试样。对于公称直径大于或等于400mm的管材，可沿轴向均匀切成4片进行试验。
4.3预处理
按照GB/T2918规定，试样在（23士2）C下至少放置2h中华人民共和国国家质量监督检验检疫总局2001-10-24批准2002-05-01实施
GB/T6671—2001
控温仪

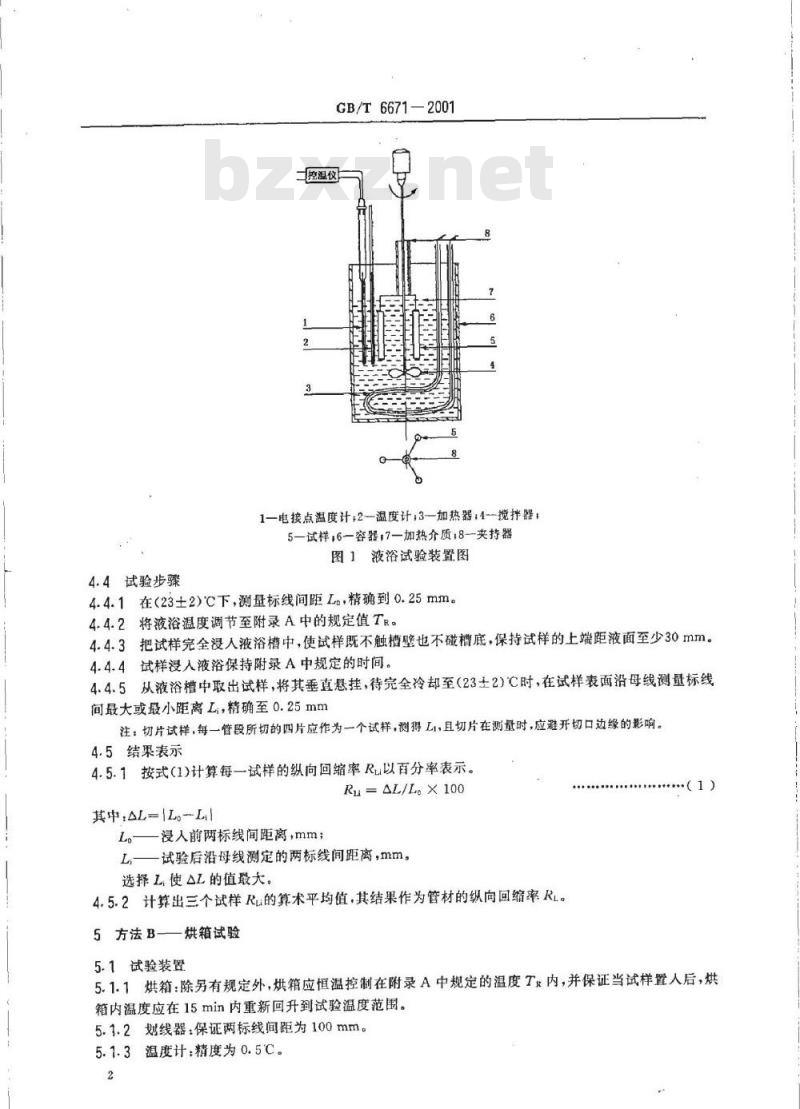

1—电接点温度计+2—温度计：3-加热器：4-搅拌器；5—试样，6—容器：7—加热介质：8-夹持器图1液浴试验装置图
4.4试验步骤
4.4.1在（23±2)℃下，测量标线间距L，精确到0.25mm。4.4.2将液浴温度调节至附录A中的规定值TR。4.4.3把试样完全浸人液浴槽中，使试样既不触槽壁也不碰槽底，保持试样的上端距液面至少30mm。4.4.4试样漫入液浴保持附录A中规定的时间。4.4.5从液浴槽中取出试样，将其垂直悬挂，待完全冷却至（23士2)℃时，在试样表面沿母线测量标线间最大或最小距离L，精确至0.25mm注：切片试样，每一管段所切的四片应作为一个试样，测得L1，且切片在测量时，应避开切口边缘的影响。4.5结果表示
4.5.1按式(1)计算每一试样的纵向回缩率RL以百分率表示。Ru=AL/L。×100
其中AL-L-I
一浸人前两标线间距离，mm；
L试验后沿母线测定的两标线间距离，mm。选择L.使△L的值最大。
4.5.2计算出三个试样Ru的算术平均值，其结果作为管材的纵向回缩率RL。5方法B-
烘箱试验
5.1试验装置
5.1.1烘箱：除另有规定外，烘箱应恒温控制在附录A中规定的温度T内，并保证当试样置人后，烘箱内温度应在15min内重新回升到试验温度范围。5.1.2划线器：保证两标线间距为100mm。5.1.3温度计：精度为0.5℃。
5.2试样
GB/T6671-2001
5.2.1取（200士20）mm长的管段为试样。5.2.2使用划线器，在试样上划两条相距100mm的圆周标线，并使其一标线距任一端至少10mm。5.2.3从一根管材上截取三个试样。对于公称直径大于或等于400mm的管材，可沿轴向均匀切成4片进行试验。
5.3预处理
按照GB/T2918规定，试样在（23土2)℃下至少放置2h。5.4试验步骤
5.4.1在（23±2)C下，测量标线间距L。，精确到0.25mm。5.4.2将烘箱温度调节至附录A中的规定值TR。5.4.3把试样放入烘箱，使样品不触及烘箱底和壁。若悬挂试样，则悬挂点应在距标线最远的一端。若把试样平放，则应放于垫有一层滑石粉的平板上，切片试样，应使凸面朝下放置。5.4.4把试样放入烘箱内保持附录A所规定的时间，这个时间应从烘箱温度回升到规定温度（见5.1.1)时算起。
5.4.5从烘箱中取出试样，平放于一光滑平面上，待完全冷却至（23士2)C时，在试样表面沿母线测量标线间最大或最小距离L，精确至0.25mm。注：切片试样，每一管段所切的四片应作为一个试样，测得L，且切片在测量时，应避开切口边缘的影响。5.5结果表示
5.5.1按式(2)计算每一试样的纵向回缩率Ru以百分率表示。Ru=AL/L。×100
式中：AL=IL—L1
L。—-放入烘箱前试样两标线间距离，mm；L一试验后沿母线测量的两标线间距离，mm。选择L,使AL的值最大。
5.5.2计算三个试样RL的算术平均值，其结果作为管材的纵向回缩率RL。6试验报告
试验报告应包括以下内容：
a）本国家标推号；
b）试样名称、规格、生产日期；c）试验方法（A或B)和加热温度T以及所用加热介质的种类；d）每个试样的长度变化AL；
e）根据4.5.2或5.5.2计算出管材的纵向回缩率RL；f）本标准未包括的任何可能对结果产生影响的操作细节；g）试验人员和日期。
（2）
A1液浴试验测定参数
GB/T 6671—2001
附录A
（标准的附录）
测定参数
按照方法A测定纵向回缩率时，热塑性材料的测定参数见表A1。A2烘箱试验测定参数
按照方法B测定纵向回缩率时，热塑性材料的测定参数见表A2。表A1
热塑性材料
硬质聚氯乙烯PVC-U)
氮化聚氯乙烯(PVC-C)
聚乙烯（PE32/40）
聚乙烯（PE50/63）
聚乙烯（PE80/100）
交联聚乙烯(PE-X)
聚丁烯（PB）
聚丙烯的均聚物和嵌段共聚物(PP-H,PP-B)聚丙烯无规共聚物(PP-R）
丙烯睛-丁二烯-苯乙烯三元共聚物《ABS）丙烯睛-苯乙烯-丙烯酸盐三元共聚物（ASA）1)e指壁厚，单位为mm。
热塑性材料
硬质聚氯乙烯(PVC-U)
氮化聚氮乙烯（PVC-C)
聚乙烯（PE32/40）
聚乙烯（PE50/63）
聚乙烯（PE80/100)
液浴试验测定参数
液浴温度TR
150±2www.bzxz.net
150±2
100±2
110±2
120±2
110±2
150±2
135±2
150±2
烘箱试验的测定参数
烘箱温度T
150±2
150±2
100±2
110±2
浸入时间
e≤8\,15
8试样在烘箱中放置时间
e≤81,60
8e>16,120
8试样长度
200±20
试样长度
200±20
热塑性材料
交联聚乙烯(PE-X）
聚丁烯(PB)
聚丙烯的均聚物和嵌段共聚物
聚丙烯无规共聚物
丙烯腊-丁二烯·苯乙烯三元共聚物（ABS）丙烯腾-苯乙烯-丙烯酸盐三元共聚物（ASA）1）e指壁厚，单位为mm。
GB/T6671—2001
表A2(完）
烘箱温度TR
120±2
110±2
150±2
135±2
150±2
附录B
(提示的附录）
推荐纵向回缩率
试样在烘箱中放置时间
888e>16,240
8e>16,240
按照方法A或方法B测定出的纵向回缩率的值应符合表B1中的值表B1纵向回缩率的基本规定
热塑性材料
硬质聚氯乙烯(PVC-U)
氯化聚氯乙烯(PVC-C)
聚乙烯(PE)
交联聚乙烯（PE-X）
亲丁烯（PB）
聚丙烯的均聚物和嵌段共聚物(PP-H,PP-B)）聚丙烯无规共聚物(PP-R）
丙烯腈-丁二烯-苯乙烯三元共聚物（ABS）丙烯腈-苯乙烯-丙烯酸盐三元共聚物（ASA）注：如有更严格规定，则在产品标准中采用比表B1更小的值。纵向回缩率，%
试样长度
200±20
GB/T6671-2001
中华人民共和国
国家标准
热塑性塑料管材
纵向回缩率的测定
GB/T6671--2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印剧新华书店北京发行所发行各地新华书店经售开本880×12301/16印张3/4字数12千字2002年3月第一版2002年3月第一次印刷印数1-1500
书号：155066：1-181461
网址bzcbs.com
版权专有
侵权必究
举报电话：（010)68533533
