【国家标准(GB)】 直热式负温度系数热敏电阻器空白详细规范 评定水平E(可供认证用)

空白详细规范

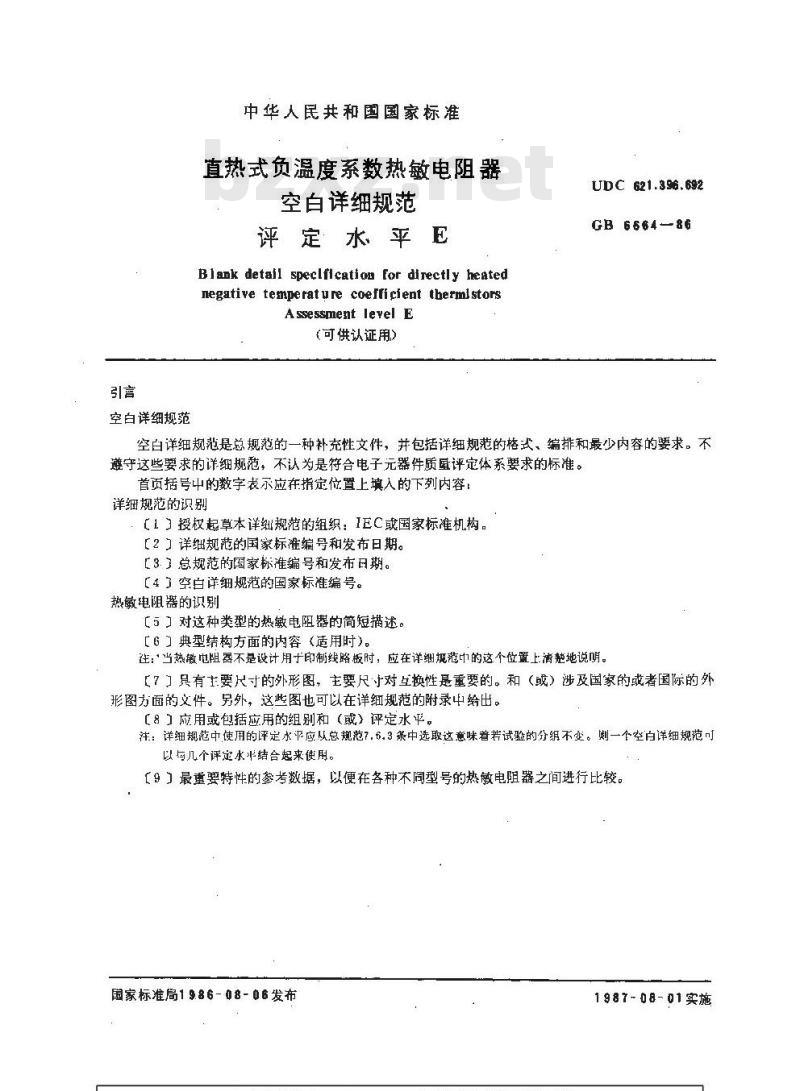

中华人民共和国国家标准
直热式负温度系数热敏电阻器
空白详细规范
评定水平E
Blank detail speclflcation for directly heatednegative temperat ure coeffi cient therml storsAsse ssment level E
(可供认证用）
UDC 621.396.692
GB 6664-86
空白详细规范是总规范的一种补充性文件，并包括详细规范的格式、编排和最少内容的要求。不遵守这些要求的详细规范，不认为是符合电子元器件质盈评定体系要求的标准。首页括号中的数字表示应在指定位置上填入的下列内容：详细规范的识别
【1授权起草本详规范的组织：IEC或国家标准机构。【2］详细规范的国家标准编号和发布日期。［3.］总规范的国家标准编号和发布日期。【4了空白详细规范的国家标准编号。热敏电阻器的识别
【5］对这种类型的热敏电阻器的简短摘述。【6］典型结构方面的内容（适用时)。往：当热嫩电阻器不是设计用于印制线略板时，应在详细规范中的这个位置上清楚地说明。【7有士要尺寸的外形图，主要尺寸对互换性是重要的。和（或）涉及国家的或者国际的外形图方面的文件。另外，这些图也可以在详细规范的附录中给出。[8］应用或包括应用的组别和（或）评定水平，注：详细规范中使用的评定水平应从总规范7.6,3 条中选取这意味着若试验的分组不变。划一个空白详细规范可以与几个评定水半结合起来使用。【9］最重要特性的参考数据，以便在各种不同型号的热敏电阻器之间进行比较。国家标准局19.86-08-06发布
1987-08-01实施

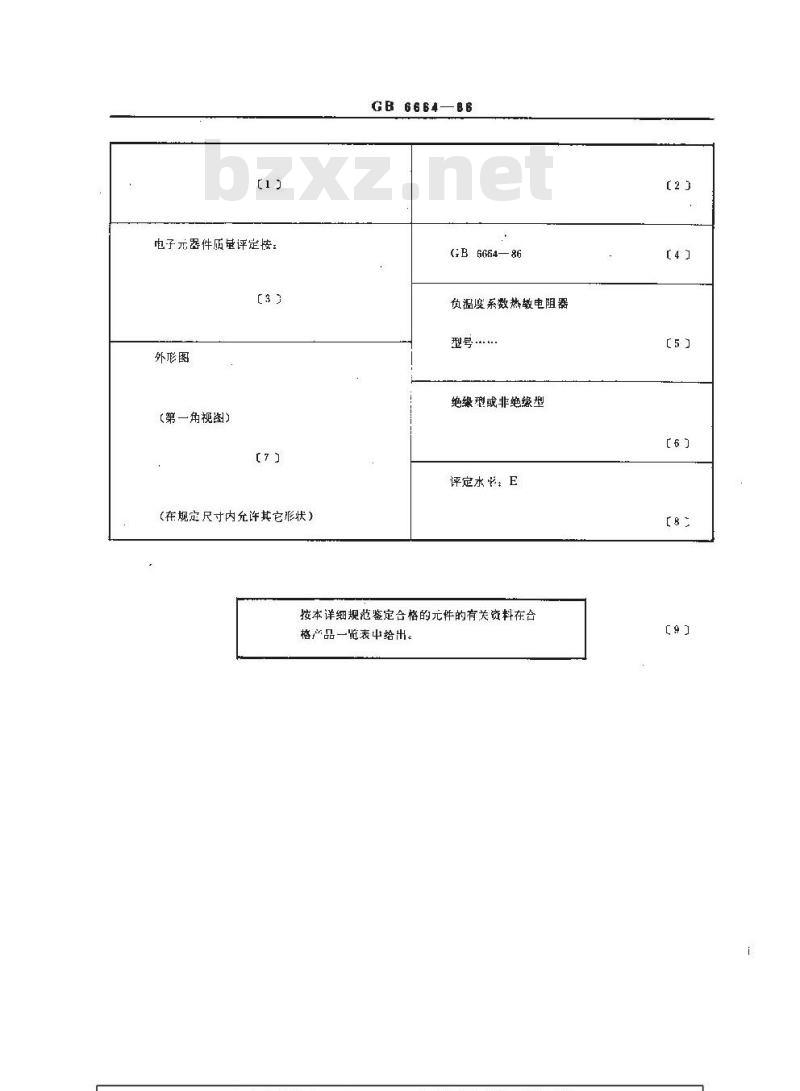

电子元器件质量评定楼：
外形图
（第一角视图）
（在规定尺寸内允许其它形状）GB6664—B6
GB 6664-86
负温度系数热敏电阻器
绝缘型或非绝缘型
评定水：E
按本详细规范鉴定合格的元件的有关资料在合格产品一览表中给出。
［6】

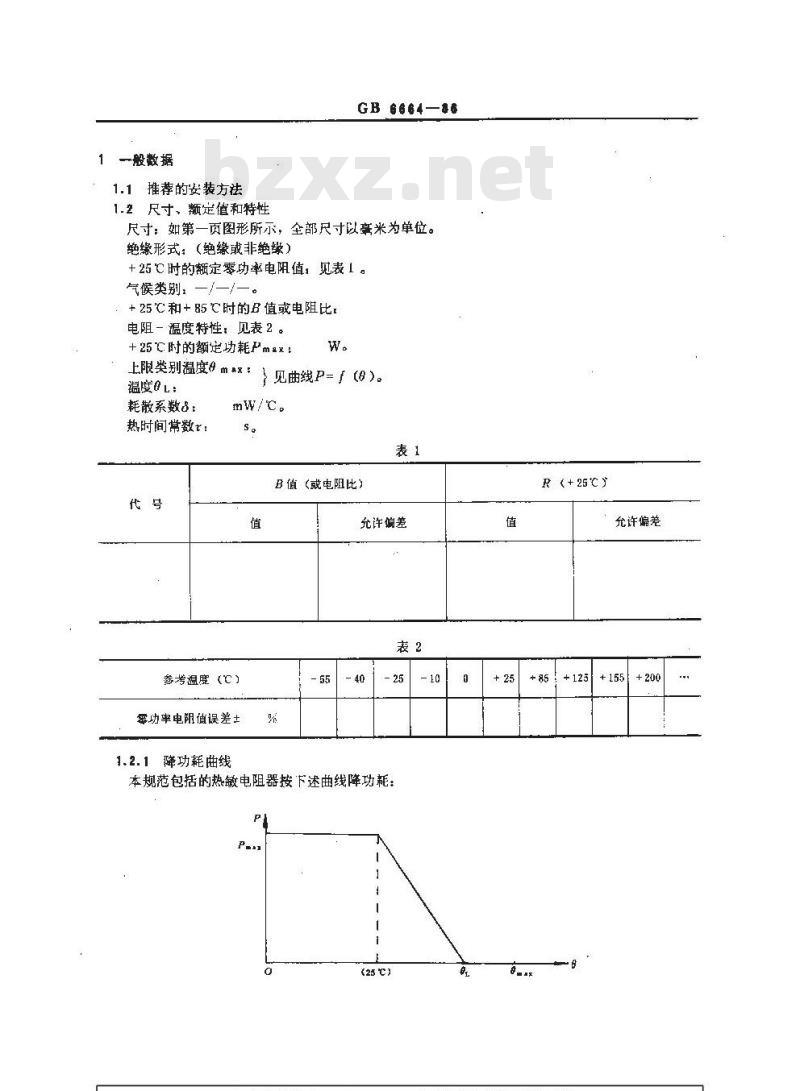

一般数据
1.1推荐的安装方法
GB 6664—86
1.2尺寸、额定值和特性
尺寸：如第一页图形所示，全部尺寸以毫米为单位。绝缘形式：（绝缘或非绝缘）
+25℃时的额定零功率电阻值：见表1。气候类别：—/—/—。
+25℃和+85℃时的B值或电阻比r电阻一温度特性：见表2。
+25℃时的额定功耗Hm2x:
上限类别温度8m#x：
温度Q：
耗散系数：
热时间常数t：bZxz.net
见曲线P=f(8)。
B值（或电阻比）
参考温度（℃）
零功率电阻值误差土
1.2.1降功耗曲线
允许偏差
本规范包括的热敏电阻器按下述曲线降功耗：P
(25℃)
R（+25℃
允许偏差

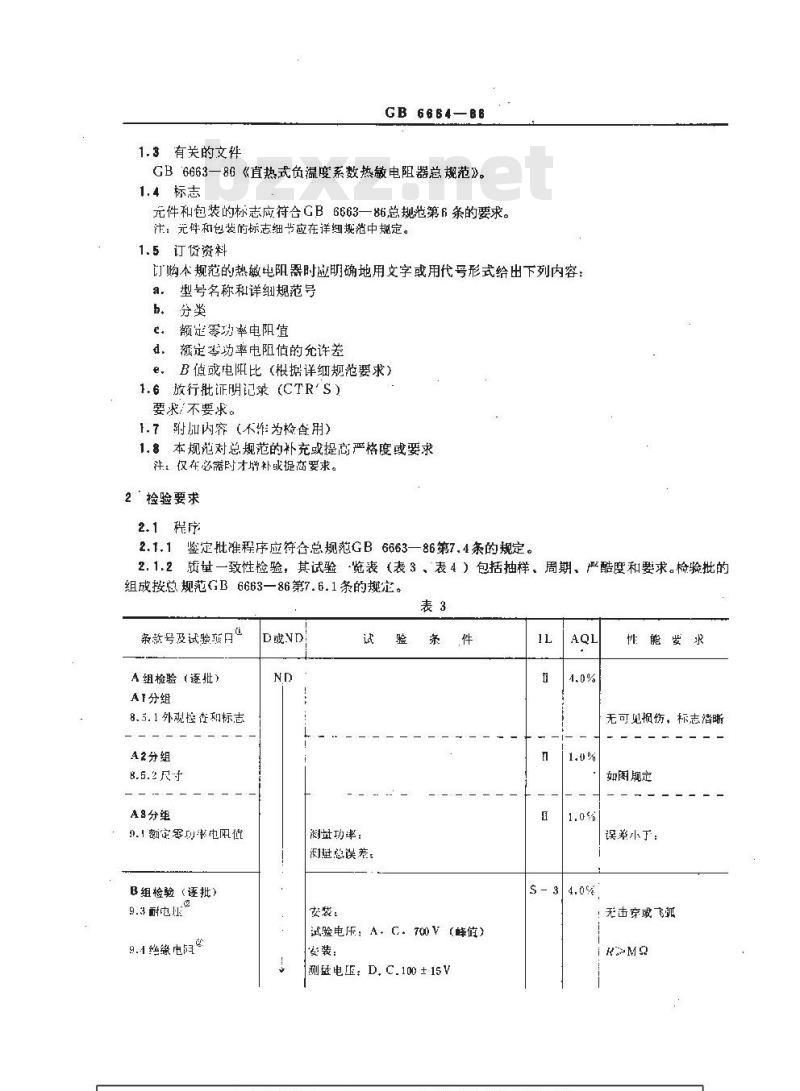

1.3有关的文件
GB6664-
GB666386《直热式负温度系数热敏电阻器总规范》。1.4 标志
元件和包装的标志应符合GB 6663一86总规范第 条的要求。注：元件和包装的标志细节应在详细规范中规定。1.5订货资料
订购本规范的热敏电阳器时应明确地用文字或用代号形式给出下列内容：a.
型号名称和详纽规范号
额定零功率电阳值
额定零功率电阻估的允许差
B值或电阳比（根据详细规范要求）电
1.6放行批证明记录（CTR'S）
要求/不要求。
1.7加内容（不作为检用）
1.8本规范对总规范的补充或提离严格度或要求注：仅在必需附才增补或提商要求。2检验要求
2.1税序
2.1.1鉴定批准程序应符合总规范GB6663—86第7.4条的规定。2.1.2质基一致性检验，其试验-览表（表3、表4）包括抽样，周期、严酷度和要求。检验批的组成按总规范GB6663—86第7.6.1条的规定。表3
条款号及试验项目
A组检验（逐批）
AI分组
8.5.1外观控在标志
42分组
A8分组
\1额定零功率电阻位
B组检验（逐批）
9.耐电压
9.4络续电阳%
盘功率：
测递总误差：
安装：
试验电压：A.C.700V（峰值）
测暨电压;D, C.100 ± 15 V
性能发求
无可见损伤，标志清晰
如图规定
误举小于：
无击穿或飞弧
条款号及试验项目
10.2.1可焊性
9.2B值或电阻比
D或AD
GB6664-86

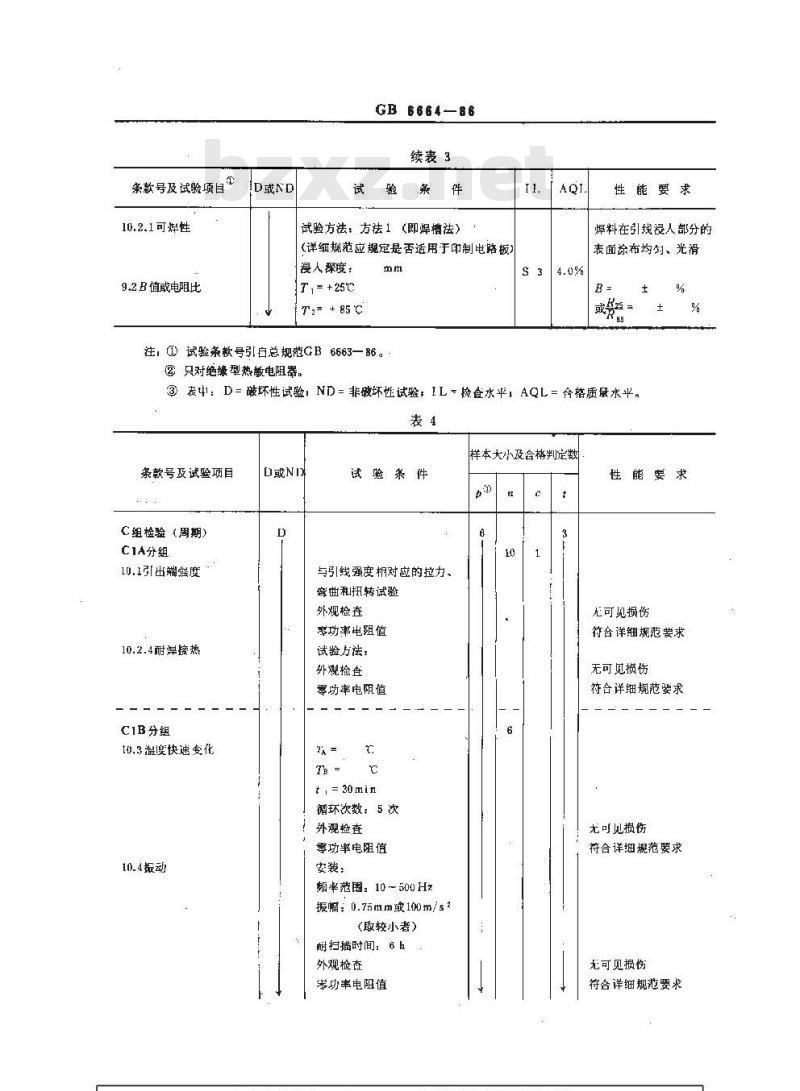

续表3
试验方法：方法1（即焊槽法）
（详细规范应规定是否适用于印制电路板）浸人深度：
7,= +25℃
T2=+85℃
注，() 试验条款号引白总规范GB 6663—86。②只对绝缘型热敏电阻器。
性能要求
焊料在引线浸人部分的
表面涂布均钧、光滑
或=±
③表中：D=破坏性试验，ND=非破坏性试验，IL-检登水半，AQL=合格质量水平。表4
样本大小及合格判定数
条款号及试验项目
C组检验（周期）
C1A分组
10.1引出端强度
10.2.4耐焊接热
C1B分组
t0,3温度快速变化
10.4振动
U或NI
试验条件
与引线强度相对应的拉力、
曲和扭转试验
外观检查
非功率电阻值
试验方法，
外观检查
零动率电阻值
t,= 30min
循环次数：5次
外观检查
零功率电阻值
安装：
频率范围：10~500Hz
幅：0.75mm或100m/s2
（取较小者）
耐扫描时间：6h
外观检查
举功率电阻值
性能要求
无可见损伤
符合详细规范要求
无可见损伤
符合详细规范要求
无可见损伤
符合详细规范要求
无可见损伤
符合详细规范要求
条款号及试验项目
10.5硅撤
CiC分组
10.6气恢顺序
10.6.2f热
10.6.3交变混热第一次循环
10.6.4寒冷
10.6,5低气压
10.6.6交变湿热（其余循环）
C2分组
9.5电阻一温度特性
9,6 耗散系数 (8 )
9.7热时间带数（）
10.8室温下最大功耗的耐
安装，
GB 6664—86
续表4
样本大小及合格灿定数
试验条件
加速度：
脉冲持续时间：
碰撤次数
外观检查
零功率电阻值
安装，
气压：
循环次数：
外观检查
琴功率电阻值
耐电压②
绝续电阻值
安装方法
夹点到阻体的配离:
25±1.5mm
安装方法：
夹点到荫体的距离，
安装．
施加功率Pmx\
时间，1000h
在48、168、1000h检查
外观检查
零功率电阻值
性能要状
无可见损伤
符合详细规范要求
无可见损伤
标志清晰
符合详细规范婴求
无击穿或飞致
符合详细规范要求
对应温度下的阻值误差
应符合详细规范要求
符合详细规范要求
光可妞报伤
标志清晰
48、168、1000h测的
含应符合详细规范要求
条款号及试验项目
C8分组
10.7稳态温热
C4分组
10.9 上限类别温度下零耗
散时的耐久性
D或ND
GB 8664—86
续表4
样本大小及合格判定数
外加极化电压
外观检查
雾功率电阻值
耐电压图
编缘电阻?
时间：10moh
外观检查
动率电阻情
注，①在成批交货时验收，试验案款号引自总规范GB6663一86。②只对艳缘型热敏电阻器。
样品一半来自经过C1A分组试验的样品，另一半来自C1B分组试验的样品。性能要求
无可见捆伤
标志清晰
符合详细规范要求
无击穿或飞
R>100MQ
尤可见损伤
标志滴晰
符合详细规范要求
@表中1：=周期（月)1 n=样本太小，c=合格判定数（每小组的允许失效数)1=总的合格判定数（总的允许失效数），D=破坏性试验；N I) = 非破坏性试验。
谢加说明：
本标准由中华人民共和国电子上业部提出。本标准由电子工业部标雄化研究所起草。
