【国家标准(GB)】 软质聚氨酯泡沫塑料回弹性能的测定

GB/T 6670--1997

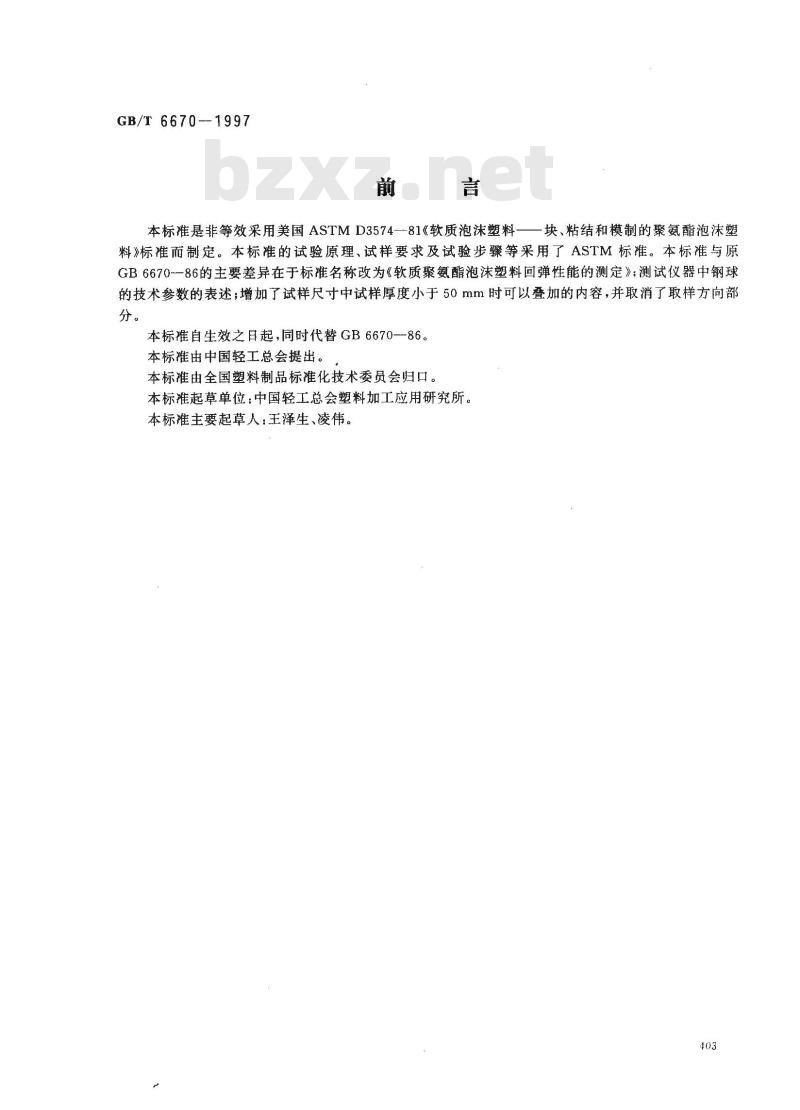

本标准是非等效采用美国ASTMD3574—81《软质泡沫塑料—一块、粘结和模制的聚氨酯泡沫塑料》标准而制定。本标准的试验原理、试样要求及试验步骤等采用了ASTM标准。本标准与原GB6670-86的主要差异在于标准名称改为《软质聚氨酯泡沫塑料回弹性能的测定》；测试仪器中钢球的技术参数的表述；增加了试样尺寸中试样厚度小于50mm时可以叠加的内容，并取消了取样方向部分。
本标准自生效之日起，同时代替GB6670-86。本标准由中国轻工总会提出。
本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：中国轻工总会塑料加工应用研究所。本标准主要起草人：王泽生、凌伟。403

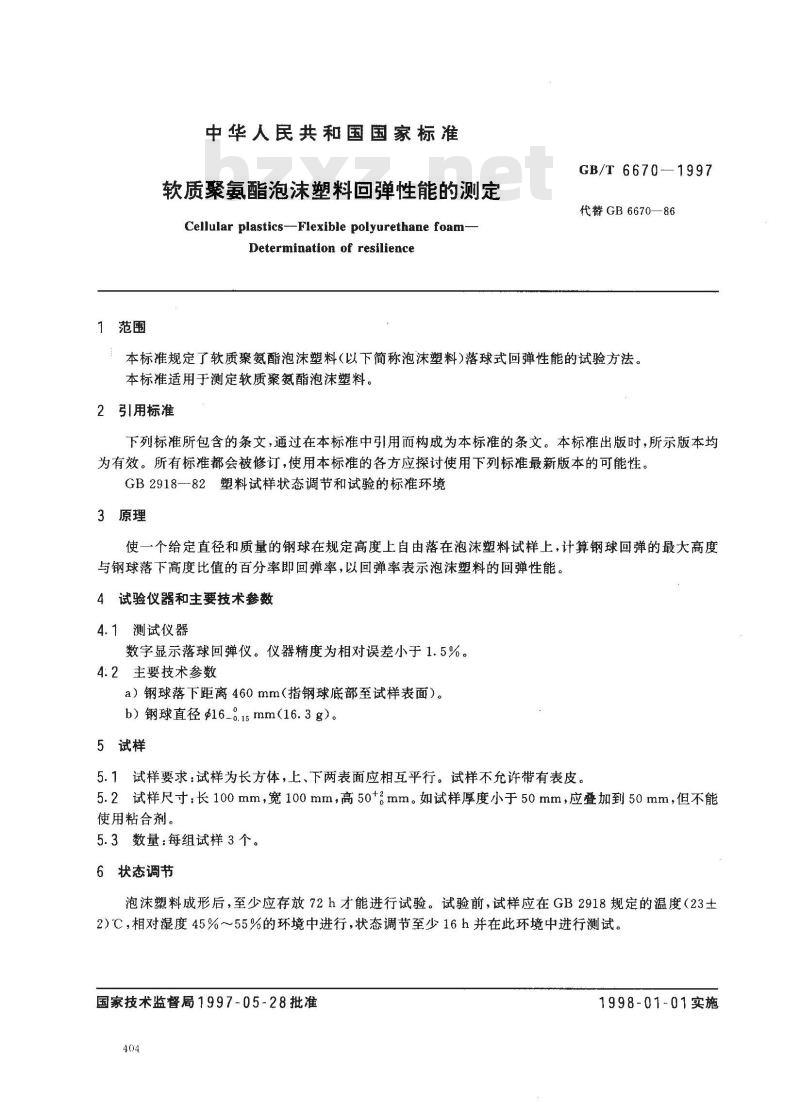

1范围
中华人民共和国国家标准
软质聚氨酯泡沫塑料回弹性能的测定Cellular plastics--Flexible polyurethane foam-Determination of resilience
GB/T 6670-—1997
代替GB6670—86
本标准规定了软质聚氨酯泡沫塑料(以下简称泡沫塑料)落球式回弹性能的试验方法。本标准适用于测定软质聚氨氮酯泡沫塑料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2918--82塑料试样状态调节和试验的标准环境3原理
使一个给定直径和质量的钢球在规定高度上自由落在泡沫塑料试样上，计算钢球回弹的最大高度与钢球落下高度比值的百分率即回弹率，以回弹率表示泡沫塑料的回弹性能。4试验仪器和主要技术参数
4.1测试仪器
数字显示落球回弹仪。仪器精度为相对误差小于1.5%。4.2主要技术参数
a）钢球落下距离460mm（指钢球底部至试样表面）。b）钢球直径160.15mm（16.3g）。5试样
5.1试样要求：试样为长方体，上、下两表面应相互平行。试样不允许带有表皮。5.2试样尺寸：长100mm，宽100mm，高50+mm。如试样厚度小于50mm，应叠加到50mm，但不能使用粘合剂。
5.3数量：每组试样3个。
6状态调节
泡沫塑料成形后，至少应存放72h才能进行试验。试验前，试样应在GB2918规定的温度（23士2)℃，相对湿度45%～55%的环境中进行，状态调节至少16h并在此环境中进行测试。国家技术监督局1997-05-28批准404
1998-01-01实施

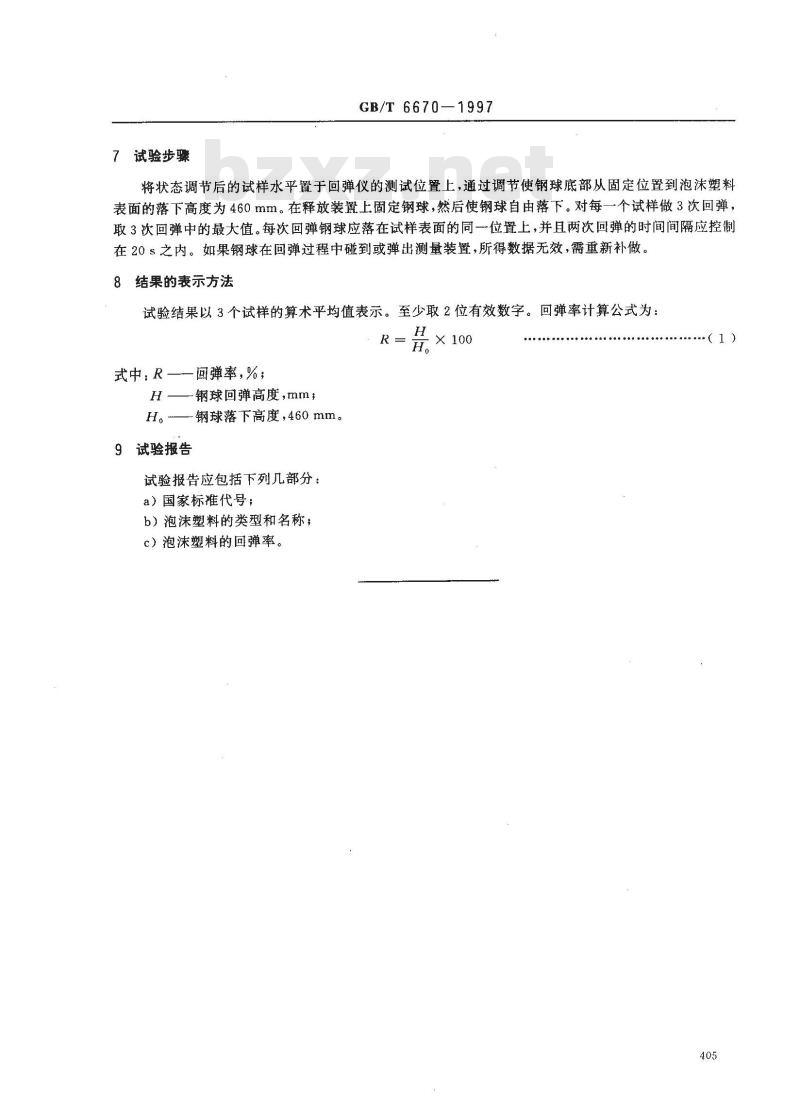

试验步骤
GB/T 6670—1997
将状态调节后的试样水平置于回弹仪的测试位置上，通过调节使钢球底部从固定位置到泡沫塑料表面的落下高度为460mm。在释放装置上固定钢球，然后使钢球自由落下。对每一个试样做3次回弹，取3次回弹中的最大值。每次回弹钢球应落在试样表面的同一位置上，并且两次回弹的时间间隔应控制在20s之内。如果钢球在回弹过程中碰到或弹出测量装置，所得数据无效，需重新补做。8结果的表示方法
试验结果以3个试样的算术平均值表示。至少取2位有效数字。回弹率计算公式为：R
式中：R——回弹率,%;
H钢球回弹高度,mm;
H。钢球落下高度，460mm。
9试验报告免费标准bzxz.net
试验报告应包括下列几部分：
a）国家标准代号；
b）泡沫塑料的类型和名称；
c）泡沫塑料的回弹率。
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
