【国家标准(GB)】 软质泡沫聚合材料 压缩永久变形的测定

GB/T6669—2001
本标准是根据GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规则》和ISO1856：1980《软质泡沫聚合材料一一压缩永久变形的测定》对GB/T6669—1986《软质泡沫聚合材料压缩永久变形的测定》进行修订的。本标准等同采用ISO1856：1980。
本次修订时，保留了GB/T66691986中的基本内容，对标准的章进行了重新设置，增设了二章（范围、定义）,并对原标准的某些章和条的标题也进行了修改，使之符合GB/T1.1--1993的规定，也与ISO1856:1980更加--致
本标准自实施之日起，同时代替GB/T6669—1986。本标由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：上海市塑料制品工业研究所。本标准主要起草人：王坚平、冯伟。398
GB/T66692001

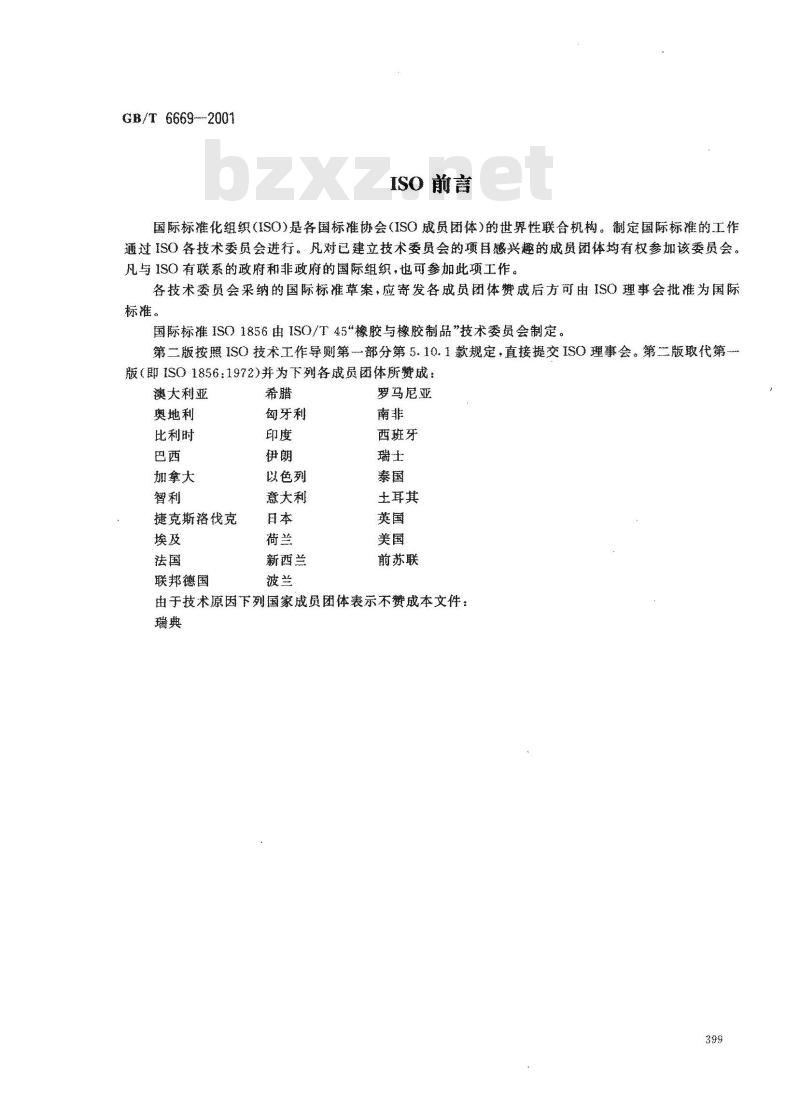

ISO前言
国际标准化组织（ISO)是各国标准协会（ISO成员团体）的世界性联合机构。制定国际标准的工作通过ISO各技术委员会进行。凡对建享技术委员会的项自感兴趣的成员团体购有权参加该委员会。凡与ISO有联系的政府和非政府的国际组织，也可参加此项工作。各技术委员会采纳的国际标准蕈案，应寄发各成员团体赞成后方可由ISO理事会批为国际标准。
国际标准ISO1856由ISO/T45“橡胶与橡胶制品”技术委员会制定。第二版按照ISO技术工作导测第部分第5.10.1款规定，直接提交ISO理事会。第二版取代第版（即1SO1856：1972）并为下列各成员团体所费成：澳大利亚
奥地利
比利时
加拿大
捷克斯洛伐克
联邦德国
匈牙利
以色列
意大利
新西兰
罗马尼亚
西班牙
土耳其
前苏联
由于技术原因下列国家成员团体表示不赞成本文件：瑞典
1范围

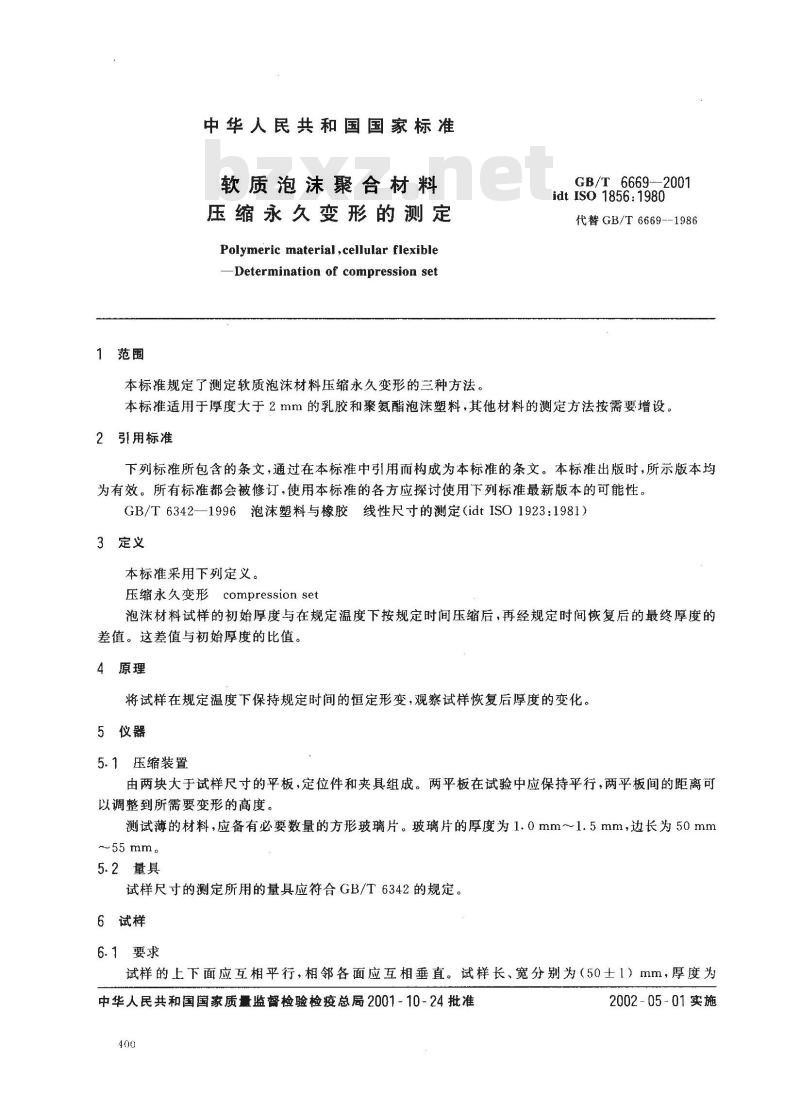

中华人民共和国国家标准
软质泡沫聚合材料
压缩永久变形的测定
Polymeric material,cellularflexible-Determination of compression set本标准规定了测定软质泡沫材料压缩永久变形的三种方法GB/T6669--2001
idtIS01856:1980
代替GB/T6669--1986
本标推适用于厚度大于2mm的乳胶和聚氨酯泡沫塑料，其他材料的测定方法按需要增设。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6342—1996泡沫塑料与橡胶线性尺寸的测定（idtISO1923:1981）3定义
本标准采用下列定义。
compression set
压缩永久变形
泡沫材料试样的初始厚度与在规定温度下按规定时间压缩后，再经规定时间恢复后的最终厚度的差值。这差值与初始厚度的比值。4原理
将试样在规定温度下保持规定时间的恒定形变，观察试样恢复后厚度的变化。5仪器
5.1压缩装置
由两块大于试样尺寸的平板，定位件和夹具组成。两平板在试验中应保持平行，两平板间的距离可以调整到所需要变形的高度。
测试薄的材料，应备有必要数量的方形玻璃片。玻璃片的厚度为1.0mm～1.5mm，边长为50mm～55 mm。
5.2量具
试样尺寸的测定所用的量具应符合GB/T6342的规定。6试样
6.1要求
试样的上下面应互相平行，相邻各面应互相垂直。试样长、宽分别为（50士1）mm，厚度为中华人民共和国国家质量监督检验检疫总局2001-10-24批准400
2002-05-01实施

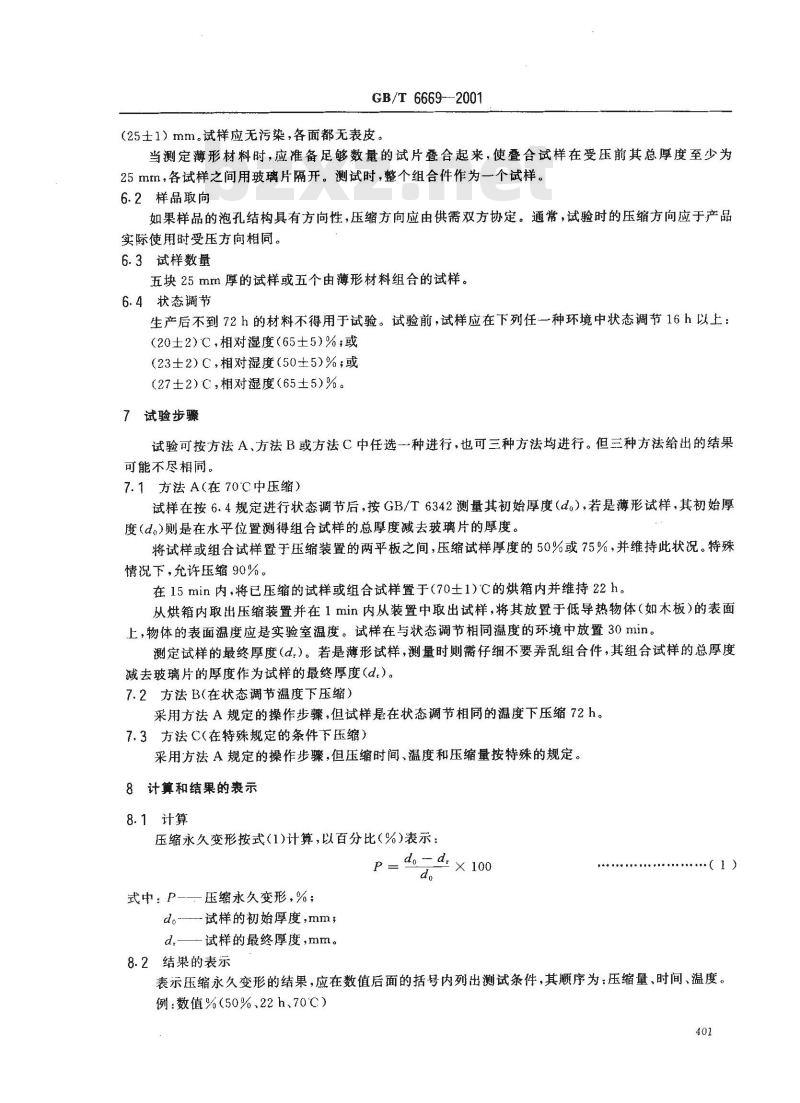

GB/T6669-2001
（25士1）mm。试样应无污染，各面都无表皮。当测定薄形材料时，应准备足够数量的试片叠合起来，使叠合试样在受压前其总厚度至少为25mm，各试样之间用玻璃片隔开。测试时，整个组合件作为一个试样。6.2样品取向
如果样品的泡孔结构具有方向性，压缩方向应由供需双方协定。通常，试验时的压缩方向应于产品实际使用时受压方向相同。
6.3试样数量
五块25mm厚的试样或五个由薄形材料组合的试样。6.4状态调节
生产后不到72h的材料不得用于试验。试验前，试样应在下列任一种环境中状态调节16h以上：（20士2）C，相对湿度（65±5）%；或（23士2）C，相对湿度（50±5）%；或（27士2)C，相对湿度（65±5）%。7 试验步骤
试验可按方法A、方法B或方法C中任选一种进行，也可三种方法均进行。但三种方法给出的结果可能不尽相同。
7.1方法A（在70℃中压缩）
试样在按6.4规定进行状态调节后，按GB/T6342测量其初始厚度（d。），若是薄形试样，其初始厚度（d。)则是在水平位置测得组合试样的总厚度减去玻璃片的厚度。将试样或组合试样置于压缩装置的两平板之间，压缩试样厚度的50%或75%，并维持此状况。特殊情况下，允许压缩90%。
在15min内，将已压缩的试样或组合试样置于（70士1)℃的烘箱内并维持22h。从烘箱内取出压缩装置并在1min内从装置中取出试样，将其放置于低导热物体（如木板）的表面上，物体的表面温度应是实验室温度。试样在与状态调节相同温度的环境中放置30min。测定试样的最终厚度（d.）。若是薄形试样，测量时则需仔细不要弄乱组合件，其组合试样的总厚度减去玻璃片的厚度作为试样的最终厚度(d.)。7.2方法B(在状态调节温度下压缩)采用方法A规定的操作步骤，但试样是在状态调节相同的温度下压缩72 h。7.3方法C(在特殊规定的条件下压缩）采用方法A规定的操作步骤，但压缩时间、温度和压缩量按特殊的规定。8计算和结果的表示
8.1计算
压缩永久变形按式(1)计算，以百分比(%)表示：do- d: × 100
式中：P-一压缩永久变形，%；
d。-试样的初始厚度,mm;
d,—试样的最终厚度,mm。
·（1)
8.2结果的表示Www.bzxZ.net
表示压缩永久变形的结果，应在数值后面的括号内列出测试条件，其顺序为：压缩量、时间、温度。例：数值%（50%22h、70℃）

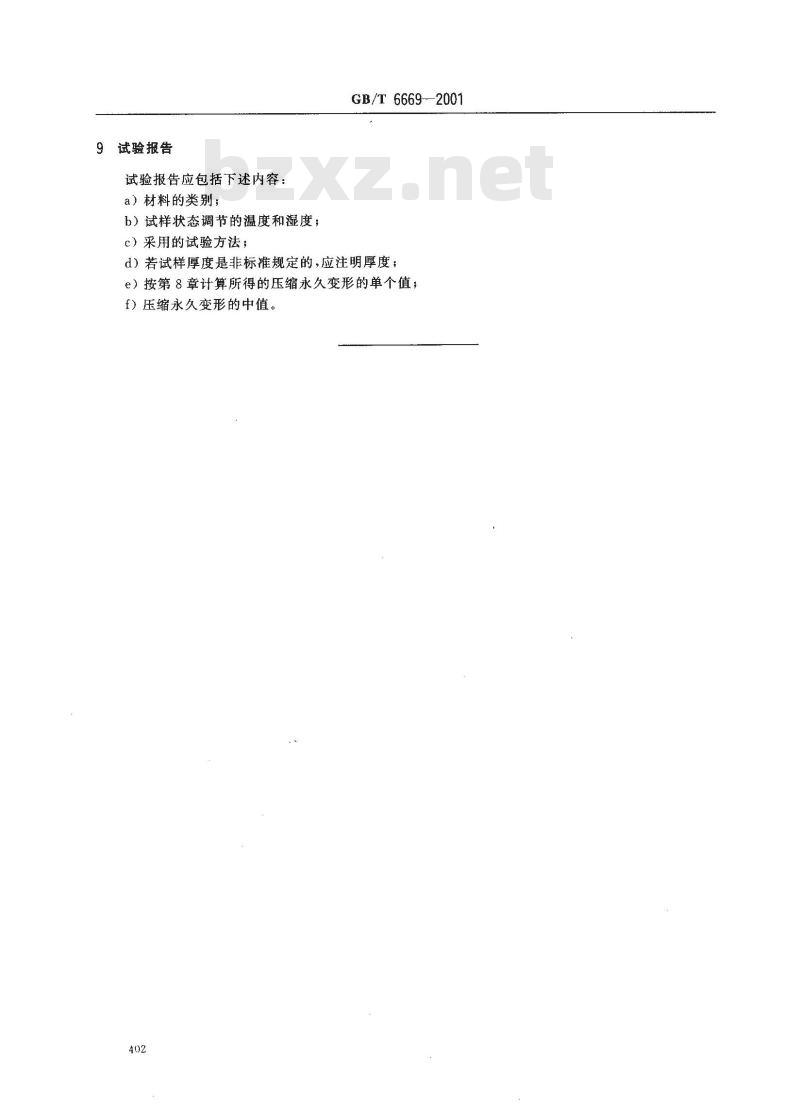

9试验报告
试验报告应包括下述内容：
a）材料的类别；
b）试样状态调节的温度和湿度；c）采用的试验方法；
GB/T6669-2001
d）若试样厚度是非标准规定的，应注明厚度e）按第8章计算所得的压缩永久变形的单个值；f）压缩永久变形的中值。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
