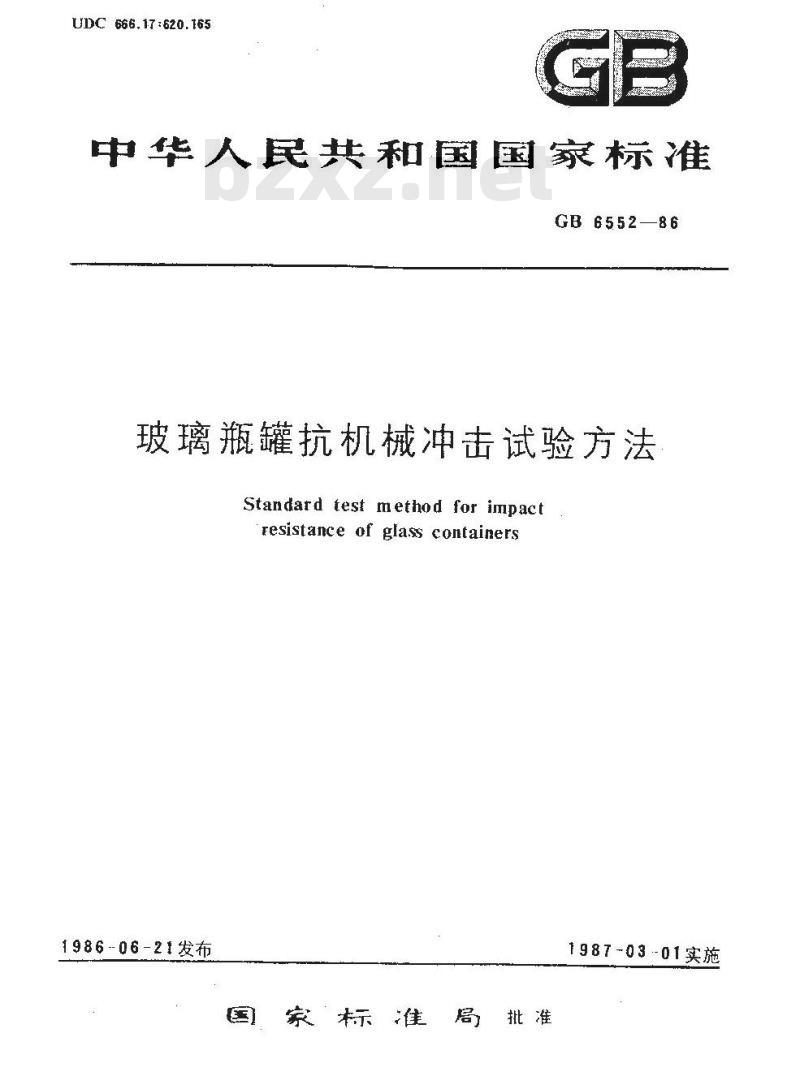

【国家标准(GB)】 玻璃瓶罐抗机械冲击试验方法

UDC 666.17:620.165
中华人民共和国国家标准
GB6552—86
玻璃瓶罐抗机械冲击试验方法
Standard test method for impactresistance of glass containers1986-06-21发布
国家标准局批准bzxZ.net
1987-03-01实施

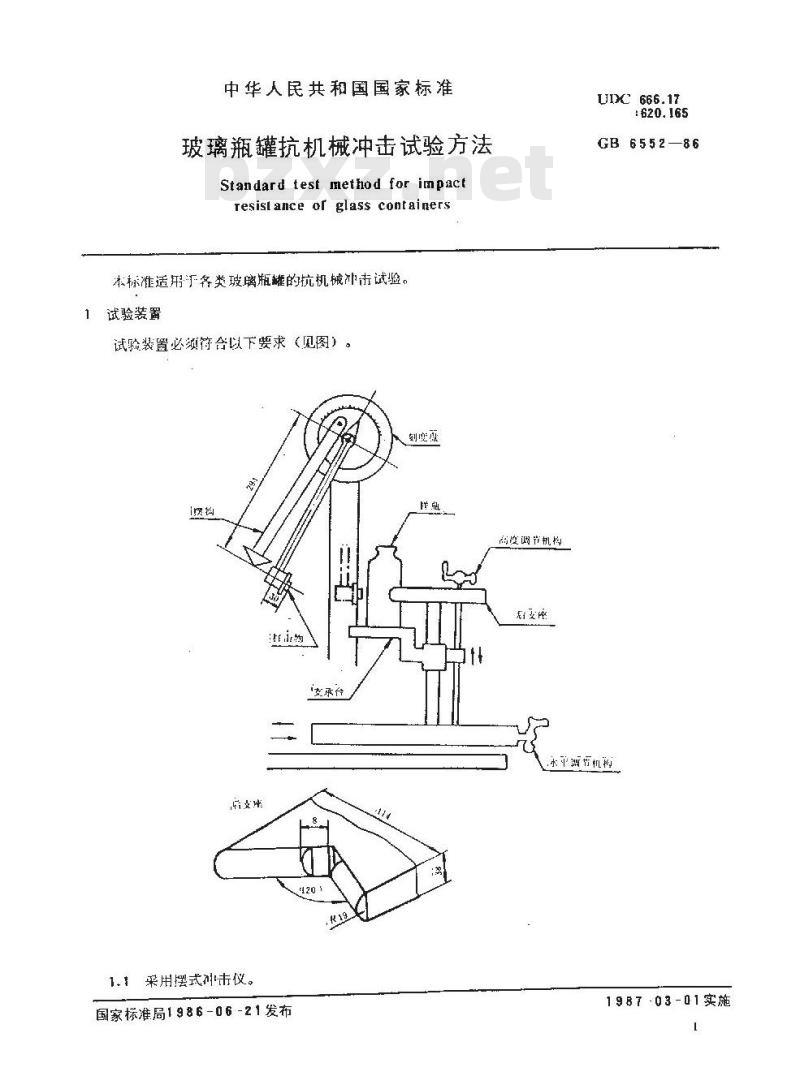

中华人民共和国国家标准
玻璃瓶罐抗机械冲击试验方法
Standard fest metod for impactresislance or glass containers木标准适开下各类玻璃瓶罐的抗机械冲击试验。试验装置
试验装置必须符合以下要求（见图）刻度盘
南支理
采用摆式剂仪。
国家标准局1986-06-21发布
支承台
备控调作机构
UIXC 666.17
GB 6552—86
深平珊节机构
1987-03-01实施

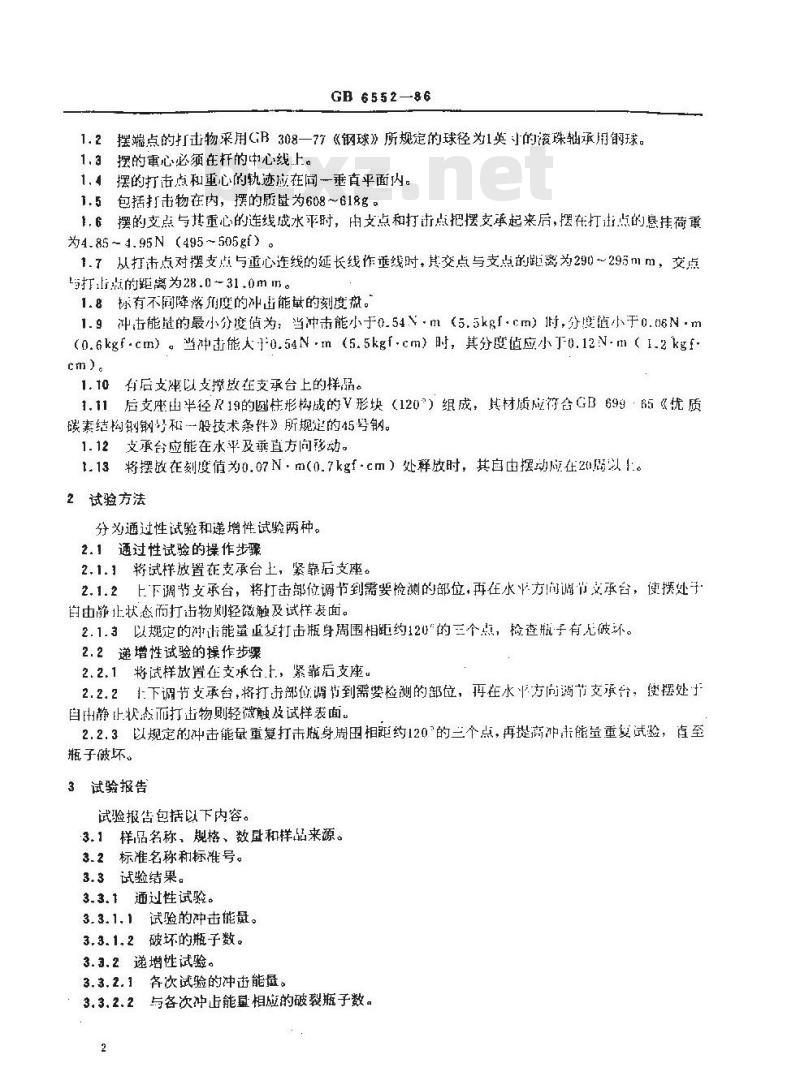

GB 6552—86
1.2摆端点的打击物采用;B308一77《钢球》所规定的球径为1英寸的滚珠轴承用钢球。1.3摆的重心必须在杆的中心线上。1.摆的打点和重心的轨迹应在尚一垂直平面内。1.5包括扫击物在内，摆的质量为608～618g。1.6摆的支点与其重心的连线成水平时，由支点和打击点把摆支承起来后，摆在打街点的息挂荷革为4.85~4.95N (495~505gf) 。
1.7从打击点对摆支点与重心连线的延长线作垂线时，其交点与支点的距离为290~295mm，交点打:ir点的距离为28.0 -31,0mm。1.8标有不同降落勿度的冲击能量的刻度盘。1.9冲左能地的最小分度值为：当冲击能小于0.54V.m（5.5kglcm）时，分度值小于0.6N.m(0.6kgf.cm）。当种击能大+0.54N-n（5.5kgf.cm）时，其分度值应小丁0,12N-m（1.2kgfcm)e
1. 10有后支唑以支撑放在支承台上的样弱。1.11后支座由半径R19的圆住形构成的V形块（120\）组成，其材质应符合GB699·65《优质碳素结构钊钢号和-般技术条件》所规定的号钢。1.12支承台应能在水平及垂直方向移动。t.13将摆放在刻度值为0.07Nm(0.7kgf·cm）处释放时，其言由摆动在2隔以1.。2试验方法
分为通过性试验和递增性试验两种。2.1通过性试验的操作步骤
2.1.1将试样放置在支承台土，紧靠后支座。2.1.2上下调节支承台，将打击部位调节到需要检测的部位，再在水方间调节支承台，使摆处千自由静止状态而打物轻微触及试样表面。2.1.3以规定的消让能量重复打击瓶身周围相距约120“的三个点，检查瓶于有无破环。2.2递增性试验的操作步骤
2.2.1将试样放置在支承台1，紧靠后支座2.2.21下调节支承台，将打方部位调到需婆检测的部位，再在水方尚竭节支承台，使处自出静止状态而打击物则轻微触及试样表面。2.2.3以规定的冲击能量重复打击瓶身周因相距约120的三个点，再提高冲升能量重复试验，真至瓶子破坏。
3试验报告
试验报告包括以下内容。
3.1样品名称，规格、数量和样品来源。3.2标准名称和标准号。
3.3试验结果。
3.3.1通过性试验。
3.3.1.1试验的冲击能量。
3.3.1.2破坏的瓶子数。
3.3.2递增性试验。
3.3.2.1各次试验的冲击能量。
3.3.2.2与各次冲齿能氢相应的破裂瓶子数。2

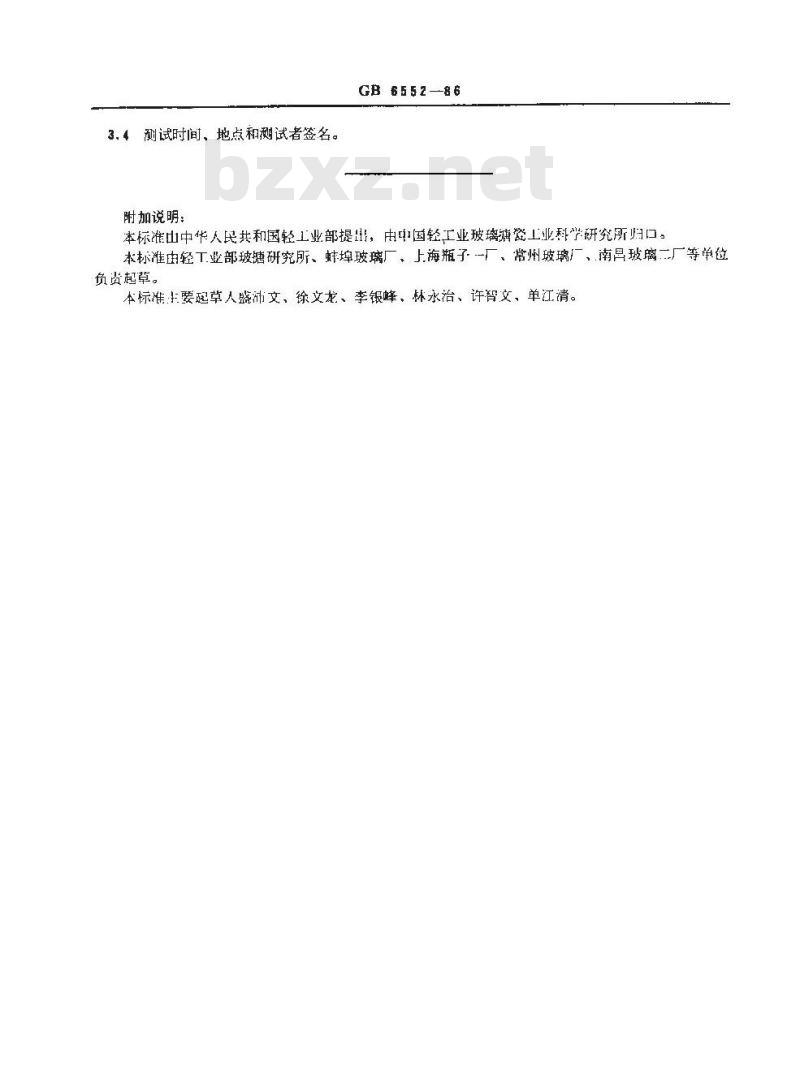

测试时间、地点和测试者签名。3. 4
GB 655286
附加说明：
本标准山中华人民共和国轻工业部提，中国轻工业玻璃糖瓷工业科学研究所归口。本标准由轻工业部玻糖研究所、蚌埠玻璃厂、上海瓶子一厂，常州玻璃厂、南昌玻离二厂等单位负货起草。
本标准要草人盛文、徐文龙、李银峰、林水治、许智文、单江清。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
