【国家标准(GB)】自攻锁紧螺钉的螺杆粗牙普通螺纹系列

本网站发布时间： 2024-07-29 19:16:33

GB/T6559-1986
现行

基本信息

标准号：
GB/T 6559-1986
标准名称：
自攻锁紧螺钉的螺杆粗牙普通螺纹系列
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1986-07-02
实施日期：
1987-05-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
75.11 KB

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.10螺栓、螺钉、螺柱
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1986-07-02
复审日期：
2004-10-14
起草单位：
机械委标准所
归口单位：
全国紧固件标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 6559-1986 自攻锁紧螺钉的螺杆粗牙普通螺纹系列 GB/T6559-1986

标准内容

部分标准内容：

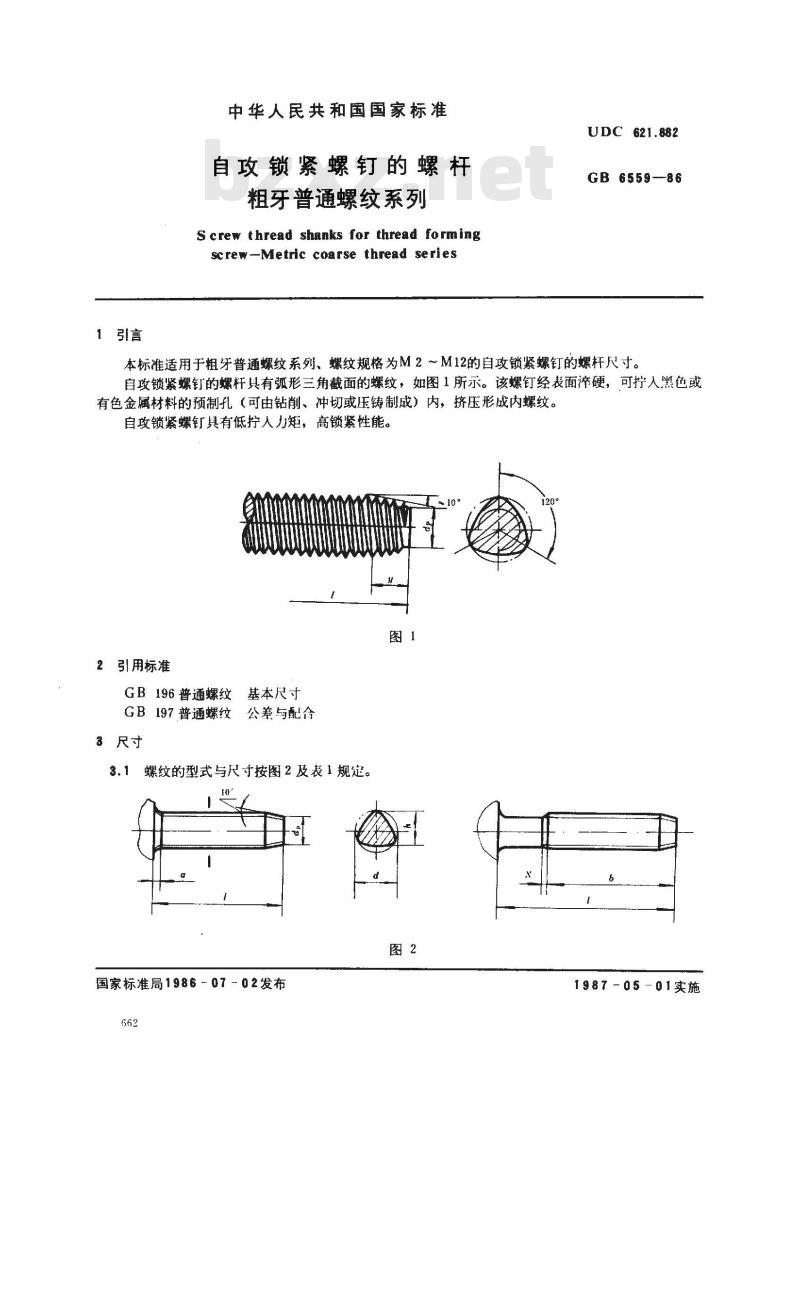

1引言
中华人民共和国国家标准
自攻锁紧螺钉的螺杆
粗牙普通螺纹系列
Screw thread shanks for thread formingscrew-Metric coarse thread seriesUDC 621.882
GB6559—86
本标准适用于粗牙普通螺纹系列、螺纹规格为M2～M12的自攻锁紧螺钉的螺杆尺寸。自攻锁紧螺钉的螺杆具有弧形三角截面的螺纹，如图1所示。该螺钉经表面淬硬，可拧人黑色或有色金属材料的预制孔（可由钻削、冲切或压铸制成）内，挤压形成内螺纹。自攻锁紧螺钉具有低拧人力矩，高锁紧性能。图1
2引用标准
GB196普通螺纹基本尺寸
GB197普通螺纹公差与配合
3尺寸

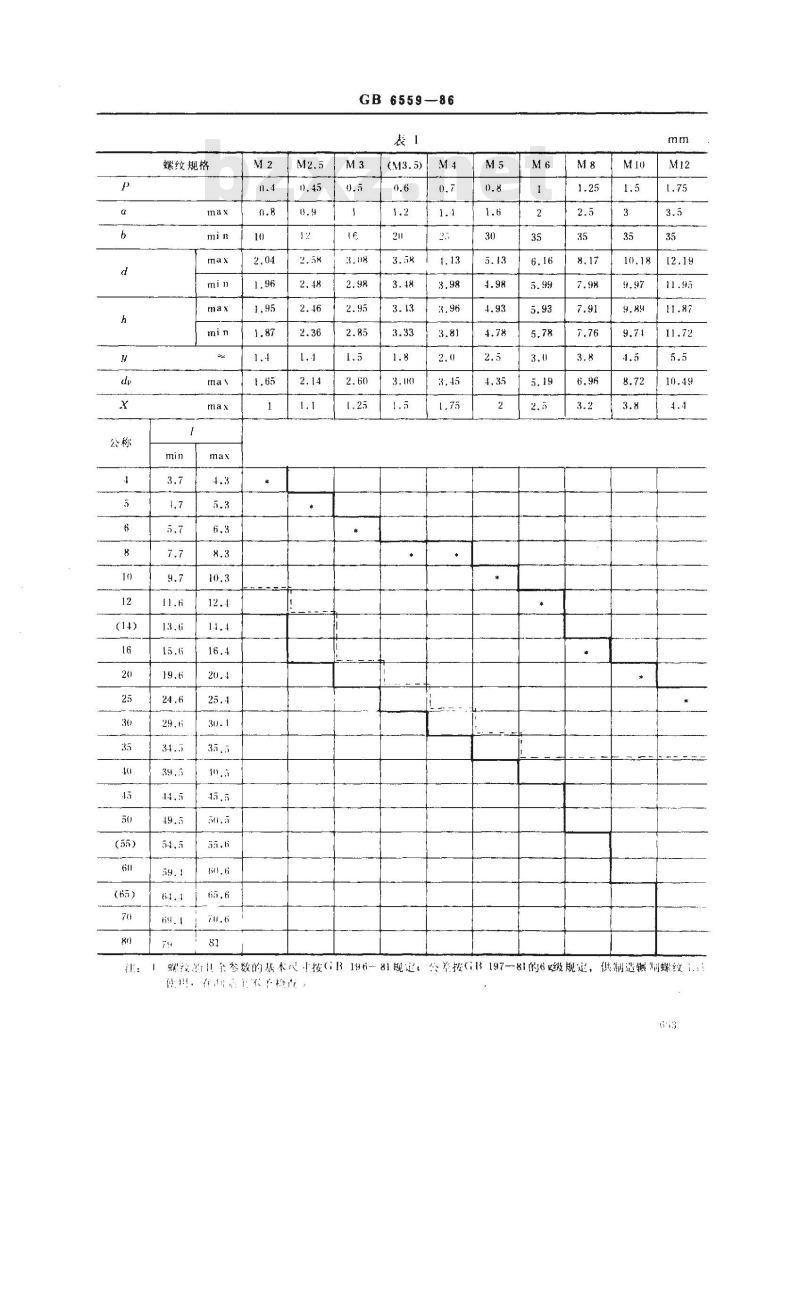

3.1螺纹的型式与尺寸按图2及表1规定。图2
国家标准局1986-07-02发布
1987-05-01实施
(oh）
蝶纹规格
GB655986
螺效范具参数的基本心寸按GB196-81规定，冬养按G1197一81的6级规定，供谢造据测螺纹1.传在代检店
GB 6559—86

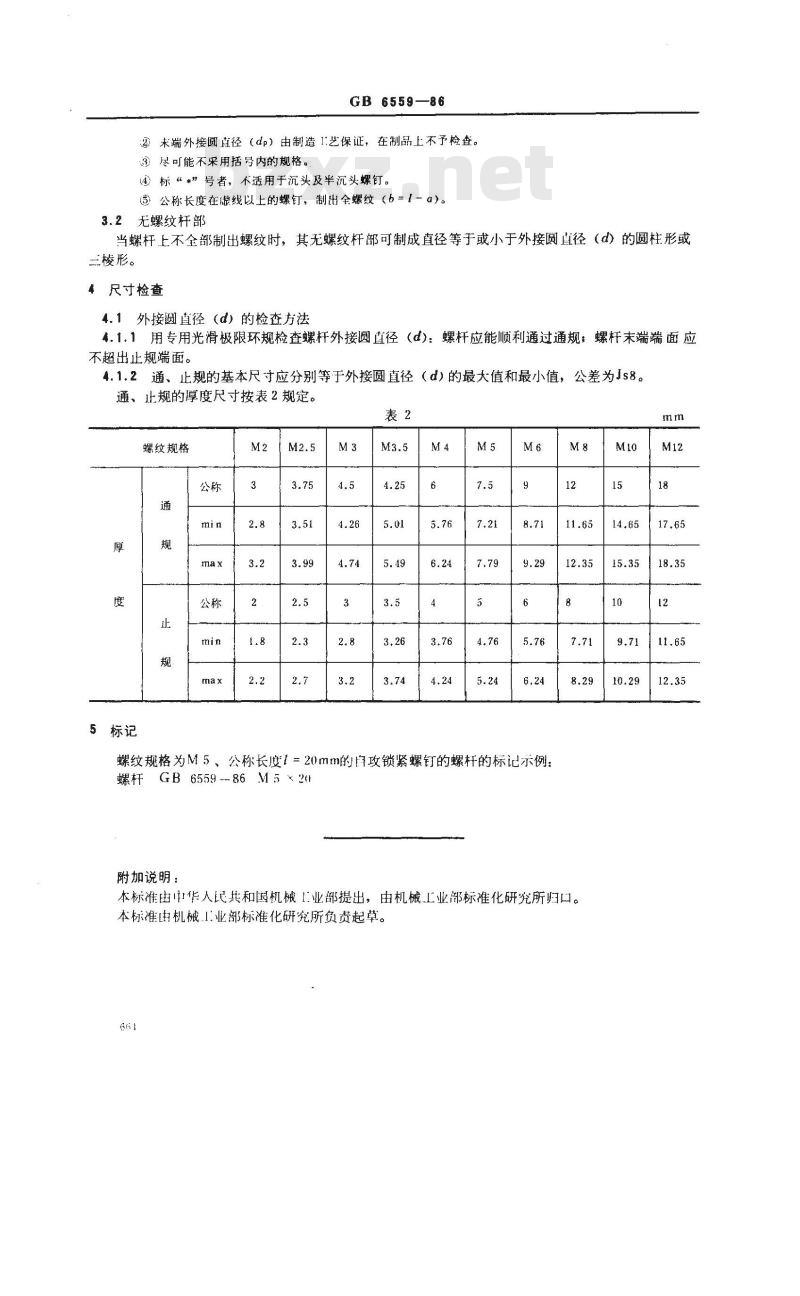

②未端外接圆直径（dp）由制造工艺保证，在制品上不予检查。③尽可能不采用括号内的规格。④标“*”号者，不适用于沉头及半沉头螺钉。）公称长度在线以上的螺钉，制出全螺纹（b={a)。3.2无螺纹杆部
当螺杆上不全部制出螺纹时，其无螺纹杆部可制成直径等于或小于外接圆直径（d）的圆柱形或三棱形。
4尺寸检查
4.1外接圆直径（d）的检查方法.1.1用专用光滑极限环规检查螺杆外接圆直径（d)：螺杆应能顺利通过通规，螺杆末端端面应不超出止规端面。
4.1.2通、止规的基本尺寸应分别等于外接圆直径（d）的最大值和最小值，公差为Js8。通、止规的厚度尺寸按表2规定。螺纹规格
5标记
螺纹规格为M5、公称长度1=20mm的序攻锁紧螺钉的螺杆的标记示例：螺杆GB 6559-86M5＊2h
附加说明：
本标准由中华人民共和国机械1业部提出，由机械工业部标准化研究所归口。本标准由机械1业部标准化研究所负责起草。661
14.65 17.65
15.3518.35此内容来自标准下载网
9.7111.65
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
