【国家标准(GB)】 瓦楞纸板边压强度的测定法

GB/T 6546—1998

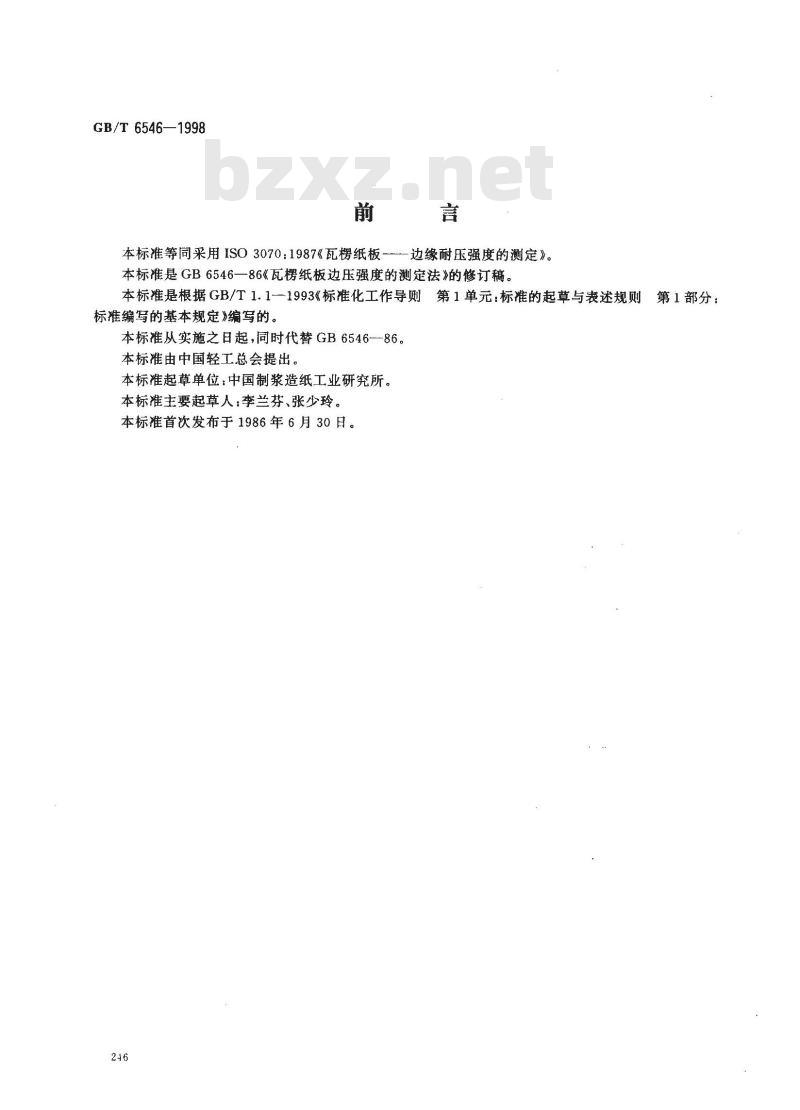

本标准等同采用ISO3070：1987《瓦楞纸板-—边缘耐压强度的测定》。本标准是GB6546一86《瓦楞纸板边压强度的测定法》的修订稿。本标准是根据GB/T1.1-—1993《标准化工作导则第1单元：标准的起草与表述规则标准编写的基本规定》编写的。本标准从实施之日起，同时代替GB6546--86。本标准由中国轻工总会提出。
本标准起草单位：中国制浆造纸工业研究所。本标准主要起草人：李兰芬、张少玲。本标准首次发布于1986年6月30日。246
第1部分：
1范围

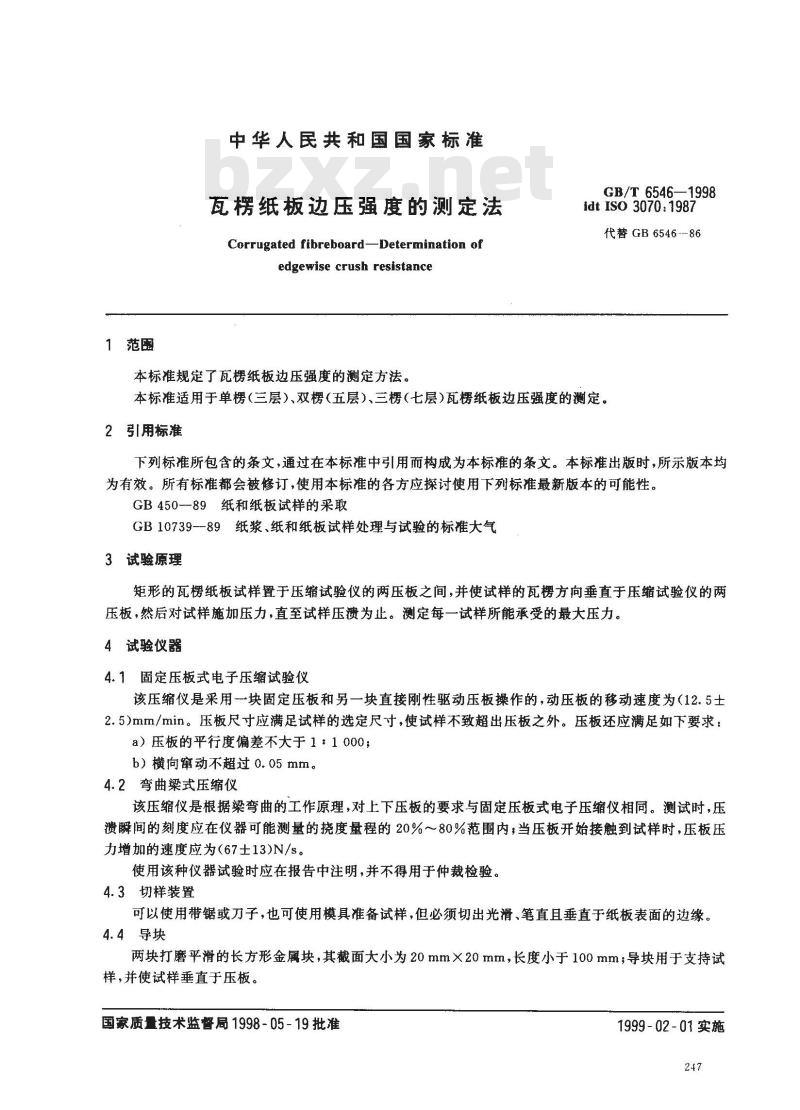

中华人民共和国国家标准
瓦楞纸板边压强度的测定法
Corrugated fibreboard-Determination ofedgewise crush resistance
本标准规定了瓦楞纸板边压强度的测定方法。GB/T 6546—1998
idt ISO 3070:1987
代替GB6546--86
本标准适用于单楞(三层）、双楞(五层）、三楞（七层)瓦楞纸板边压强度的测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB450--89纸和纸板试样的采取
GB10739--89纸浆、纸和纸板试样处理与试验的标准大气3试验原理
矩形的瓦楞纸板试样置于压缩试验仪的两压板之间，并使试样的瓦楞方向垂直于压缩试验仪的两压板，然后对试样施加压力，直至试样压溃为止。测定每一试样所能承受的最大压力。4试验仪器
4.1固定压板式电子压缩试验仪
该压缩仪是采用块固定压板和另一块直接刚性驱动压板操作的，动压板的移动速度为（12.5士2.5)mm/min。压板尺寸应满足试样的选定尺寸，使试样不致超出压板之外。压板还应满足如下要求：a）压板的平行度偏差不大于1：1000；b）横向窜动不超过0.05mm。
4.2弯曲梁式压缩仪
该压缩仪是根据梁弯曲的工作原理，对上下压板的要求与固定压板式电子压缩仪相同。测试时，压溃瞬间的刻度应在仪器可能测量的挠度量程的20%～80%范围内；当压板开始接触到试样时，压板压力增加的速度应为（67士13)N/s。使用该种仪器试验时应在报告中注明，并不得用于仲裁检验。4.3切样装置
可以使用带锯或刀子，也可使用模具准备试样，但必须切出光滑、笔直且垂直于纸板表面的边缘。4.4导块
两块打磨平滑的长方形金属块，其截面大小为20mm×20mm，长度小于100mm；导块用于支持试样，并使试样垂直于压板。
国家质量技术监督局1998-05-19批准1999-02-01实施

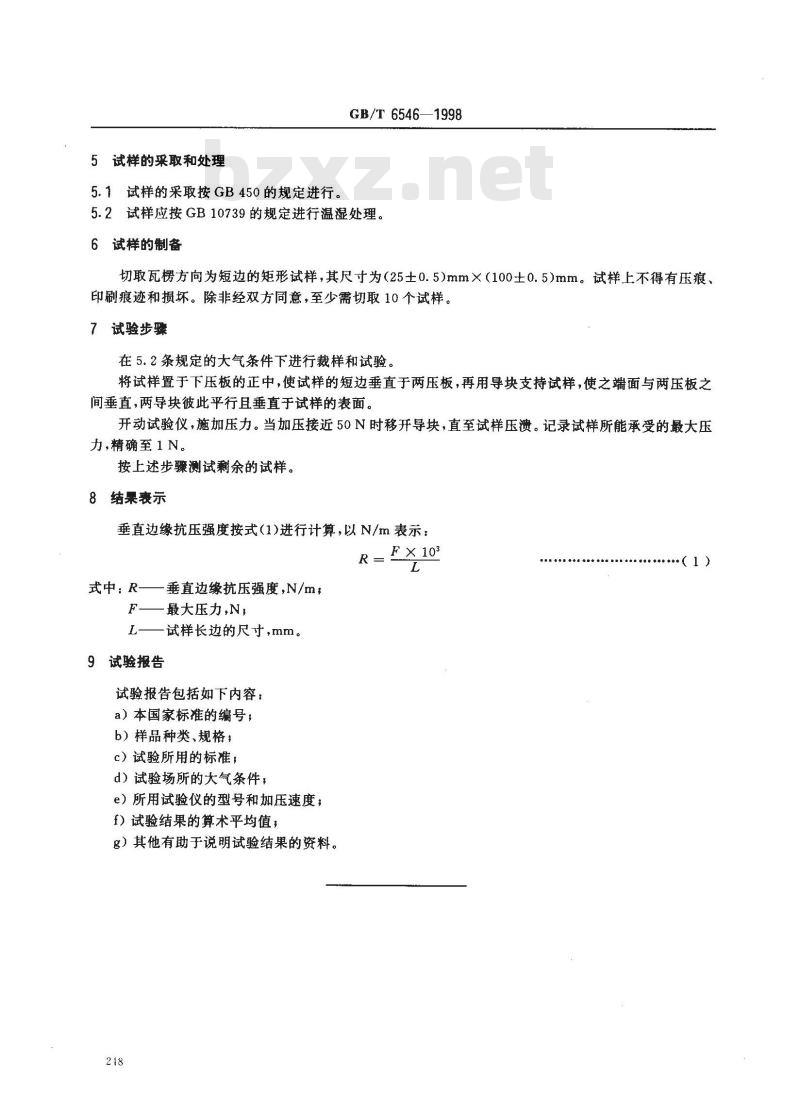

5试样的采取和处理
5.1试样的采取按GB450的规定进行。GB/T6546—1998
5.2试样应按GB10739的规定进行温湿处理。6 试样的制备
切取瓦楞方向为短边的矩形试样，其尺寸为（25土0.5)mm×（100土0.5）mm。试样上不得有压痕、印刷痕迹和损坏。除非经双方同意，至少需切取10个试样。7试验步骤
在5.2条规定的大气条件下进行裁样和试验。将试样置于下压板的正中，使试样的短边垂直于两压板，再用导块支持试样，使之端面与两压板之间垂直，两导块彼此平行且垂直于试样的表面。开动试验仪，施加压力。当加压接近50N时移开导块，直至试样压溃。记录试样所能承受的最大压力，精确至1N。
按上述步骤测试剩余的试样。
8结果衰示
垂直边缘抗压强度按式（1）进行计算，以N/m表示：F×103
式中：R—垂直边缘抗压强度,N/m，F——最大压力,N，Www.bzxZ.net
一试样长边的尺寸，mm。
9试验报告
试验报告包括如下内容：
a）本国家标准的编号；
b）样品种类、规格；
c）试验所用的标准；
d）试验场所的大气条件，
e）所用试验仪的型号和加压速度；f）试验结果的算术平均值；
g）其他有助于说明试验结果的资料。218
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
