【国家标准(GB)】 瓦楞纸板耐破强度的测定法

GB/T6545—1998

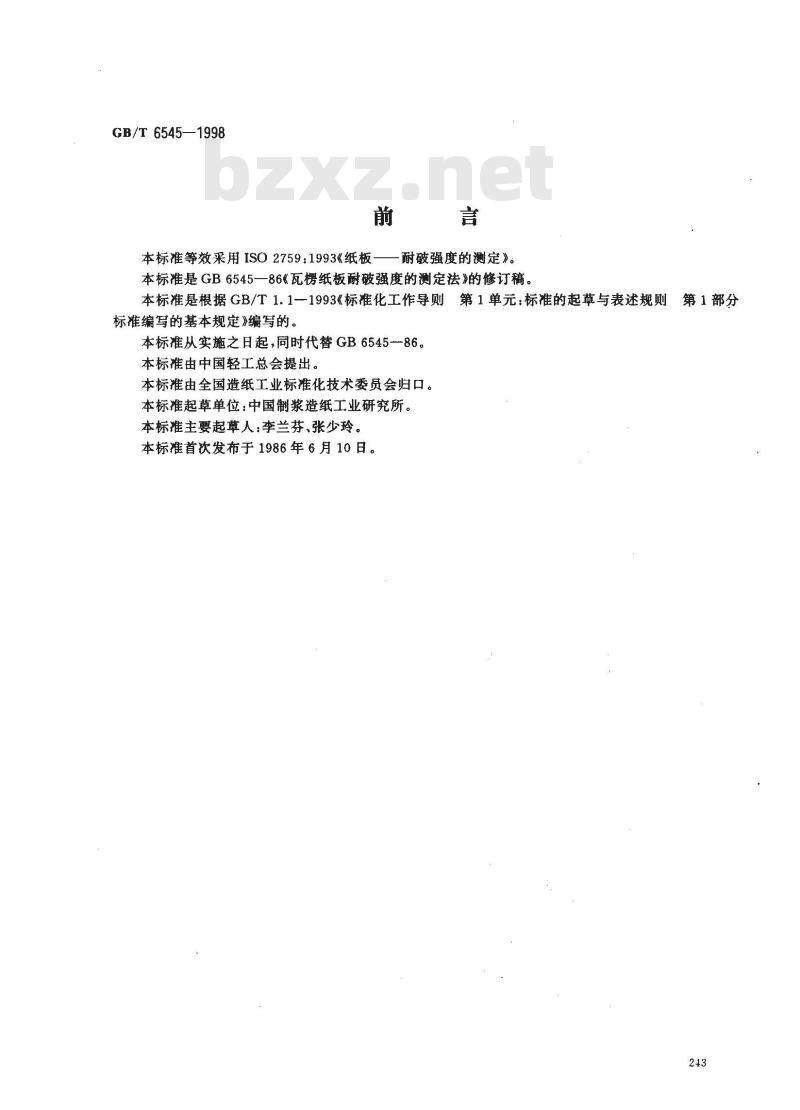

本标准等效采用ISO2759：1993《纸板一一耐破强度的测定》。本标准是GB6545一86《瓦楞纸板耐破强度的测定法》的修订稿。本标准是根据GB/T1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分标准编写的基本规定》编写的。本标准从实施之日起，同时代替GB6545-86。本标准由中国轻工总会提出。
本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：中国制浆造纸工业研究所。本标准主要起草人：李兰芬、张少玲。本标准首次发布于1986年6月10日。243

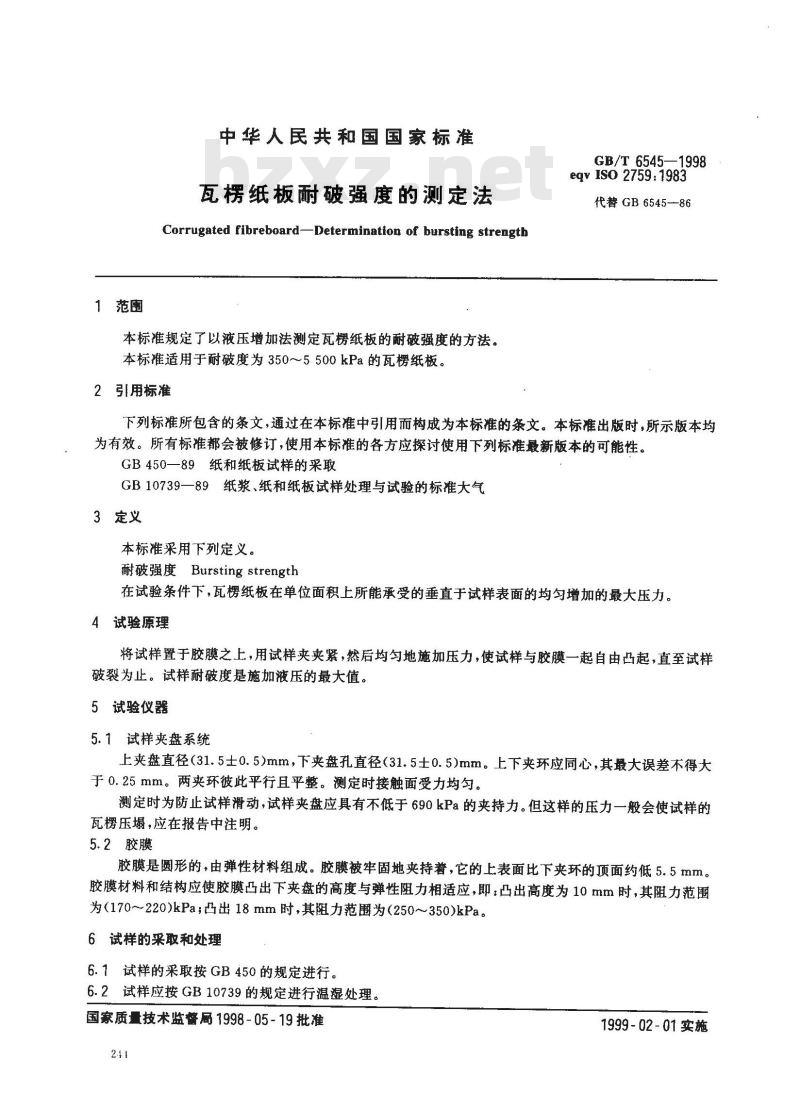

1范围
中华人民共和国国家标准
瓦楞纸板耐破强度的测定法
Corrugated fibreboard-Determination of bursting strength本标准规定了以液压增加法测定瓦楞纸板的耐破强度的方法。本标准适用于耐破度为350~5500kPa的瓦楞纸板。2引用标准
GB/T6545—1998
eqvIS02759:1983
代替 GB 6545-86
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB450—89纸和纸板试样的采取
GB10739一89纸浆、纸和纸板试样处理与试验的标准大气3定义
本标准采用下列定义。
耐破强度Bursting strength
在试验条件下，瓦楞纸板在单位面积上所能承受的垂直于试样表面的均匀增加的最大压力。4试验原理
将试样置于胶膜之上，用试样夹夹紧，然后均匀地施加压力，使试样与胶膜一起自由凸起，直至试样破裂为止。试样耐破度是施加液压的最大值。5试验仪器
5.1试样夹盘系统
上夹盘直径（31.5士0.5)mm，下夹盘孔直径（31.5士0.5)mm。上下夹环应同心，其最大误差不得大于0.25mm。两夹环彼此平行且平整。测定时接触面受力均匀。测定时为防止试样滑动，试样夹盘应具有不低于690kPa的夹持力。但这样的压力一般会使试样的瓦楞压塌，应在报告中注明。
5.2胶膜
胶膜是圆形的，由弹性材料组成。胶膜被牢固地夹持着，它的上表面比下夹环的顶面约低5.5mm。胶膜材料和结构应使胶膜凸出下夹盘的高度与弹性阻力相适应，即：凸出高度为10mm时，其阻力范围为(170~220)kPa凸出18mm时，其阻力范围为(250~～350)kPa。6试样的采取和处理
6.1试样的采取按GB450的规定进行。6.2试样应按GB10739的规定进行温湿处理。国家质量技术监督局1998-05-19批准2.41wwW.bzxz.Net
1999-02-01实施

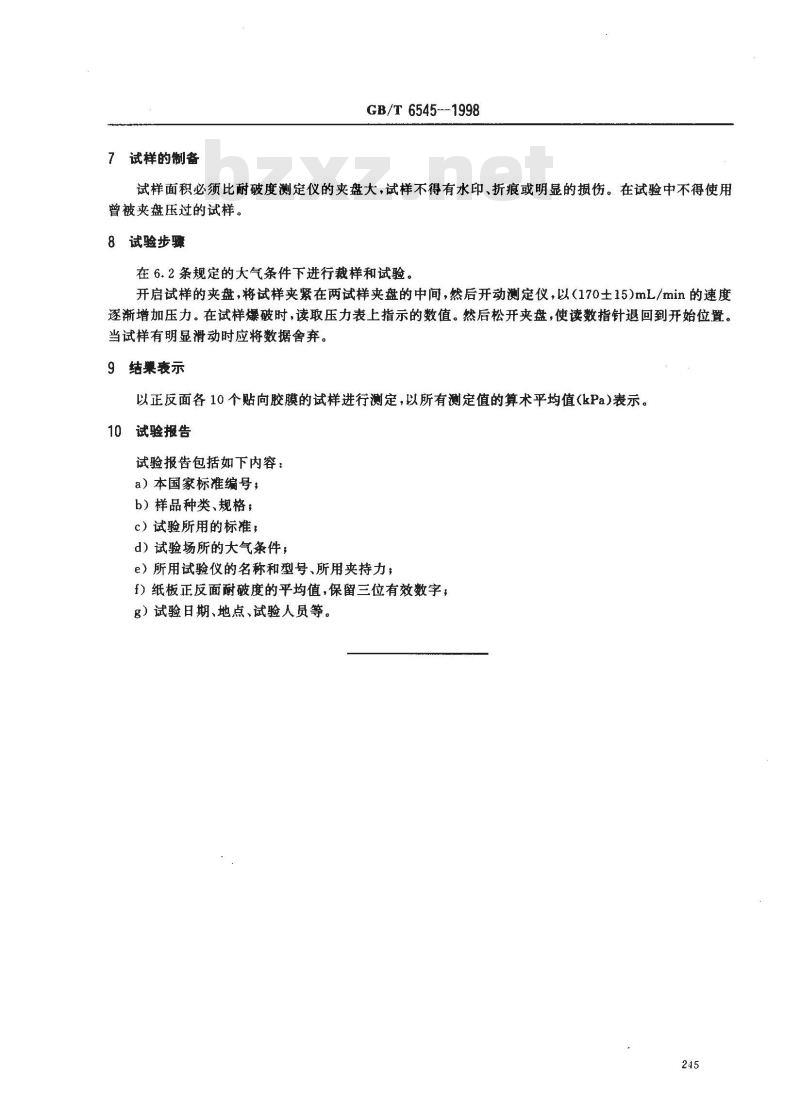

7试样的制备
GB/T 6545--1998
试样面积必须比耐破度测定仪的夹盘大，试样不得有水印、折痕或明显的损伤。在试验中不得使用曾被夹盘压过的试样。
8试验步骤
在6.2条规定的大气条件下进行裁样和试验。开启试样的夹盘，将试样夹紧在两试样夹盘的中间，然后开动测定仪，以（170士15)mL/min的速度逐渐增加压力。在试样爆破时，读取压力表上指示的数值。然后松开夹盘，使读数指针退回到开始位置。当试样有明显滑动时应将数据舍弃。9结果表示
以正反面各10个贴向胶膜的试样进行测定，以所有测定值的算术平均值(kPa)表示。10试验报告
试验报告包括如下内容：
a）本国家标准编号；
b）样品种类、规格；
c）试验所用的标准；
d）试验场所的大气条件，
e）所用试验仪的名称和型号、所用夹持力；f）纸板正反面耐破度的平均值，保留三位有效数字，g）试验日期、地点、试验人员等。245
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
