【国家标准(GB)】 电解镍

GB/T6516--.1997

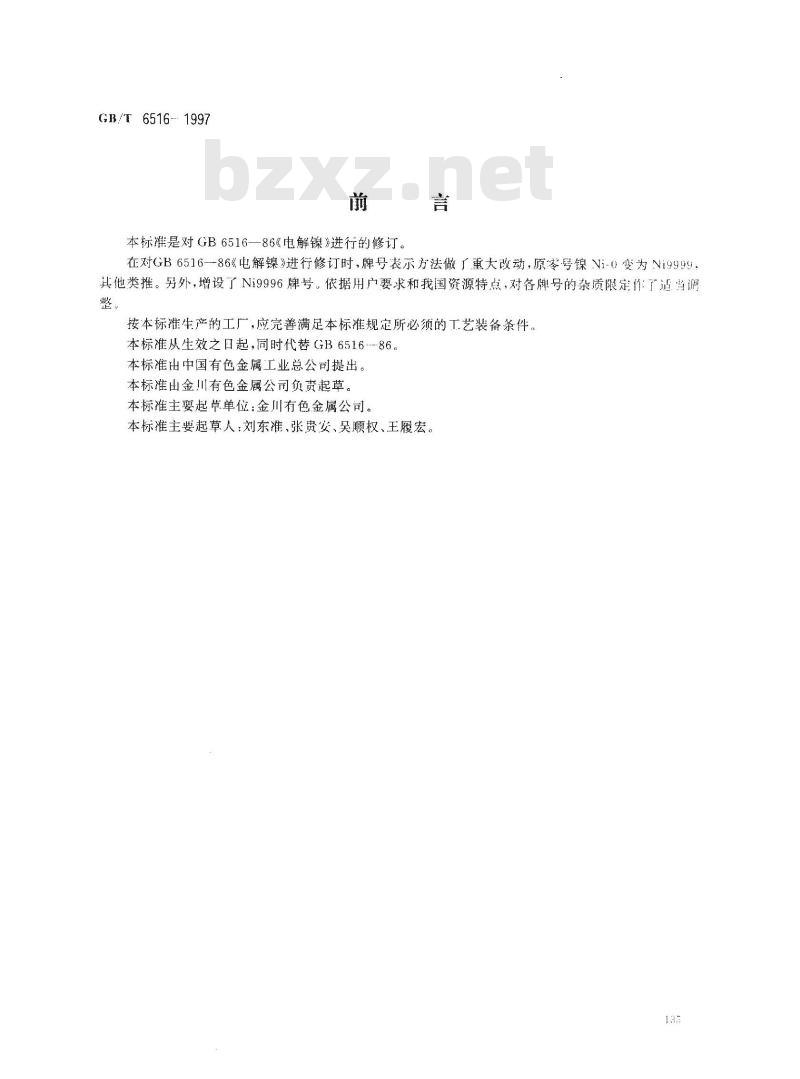

本标准是对GB6516一86《电解镍》进行的修订。言
在对GB6516一86《电解镍》进行修订时，牌号表示方法做重大改动，原零号镍Ni-0)变为Ni9999：其他类推。另外，增设了Ni9996牌号。依据用户要求和我国资源特点，对备牌号的杂质限定作了证当调整
按本标准生产的工厂，应完善满足本标准规定所必须的工艺装备条件本标准从生效之日起，同时代替GB6516--86。本标准出中国有色金属工业总公司提出。本标准出金川有色金属公司负贡起草。本标准主要起草单位：金川有色金属公司。本标准主要起草人：刘东准、张贵安、吴顺权、王履宏。13

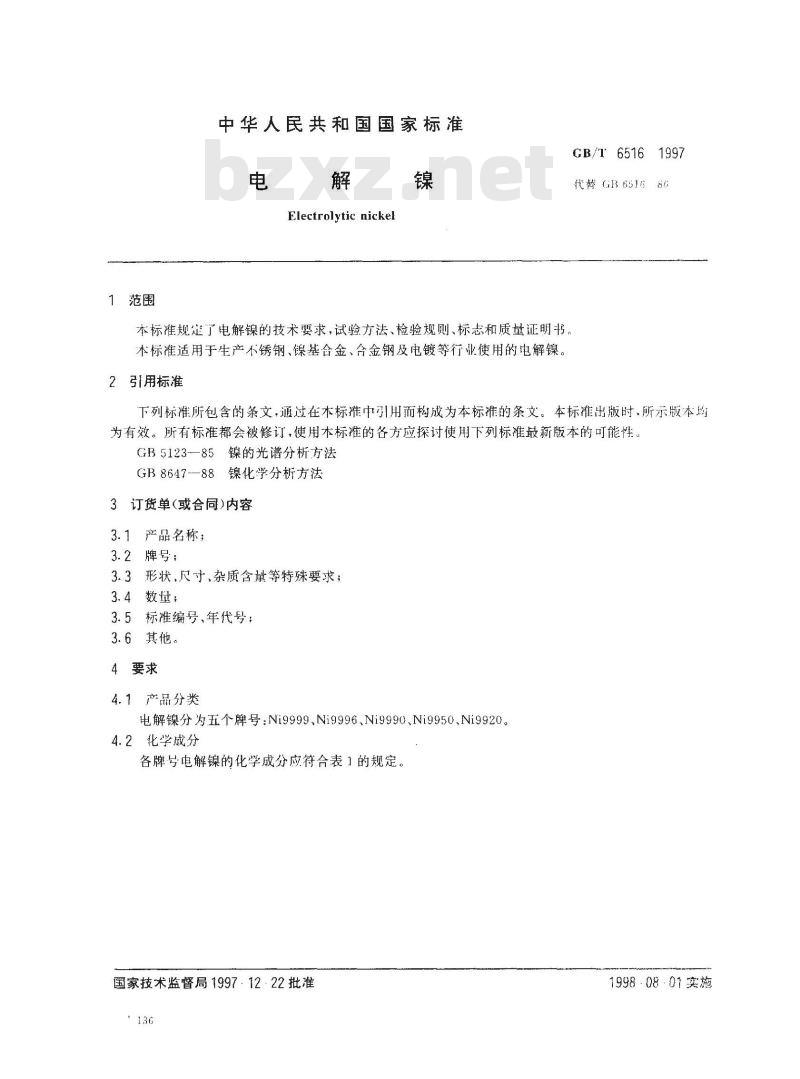

中华人民共和国国家标准
Electrolytic nickel
本标准规定了电解镍的技术要求，试验方法、检验规则、标志和质量证明书，本标准适用于生产不锈钢、镍基含金、合金钢及电镀等行业使用的电解镍。2 引用标准
代替GB6516
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性，GB5123-85镍的光谱分析方法
GB8647--88镍化学分析方法
3订货单(或合同)内容
3.1产品名称；
3.2牌号：
3.3形状,尺寸，杂质含量等特殊要求；3.4数量；Www.bzxZ.net
3.5标准编号、年代号；
3.6其他。
4要求
4.1产品分类
电解镍分为五个牌号：Ni9999、Ni9996、Ni9990、Ni9950、Ni9920。4.2化学成分

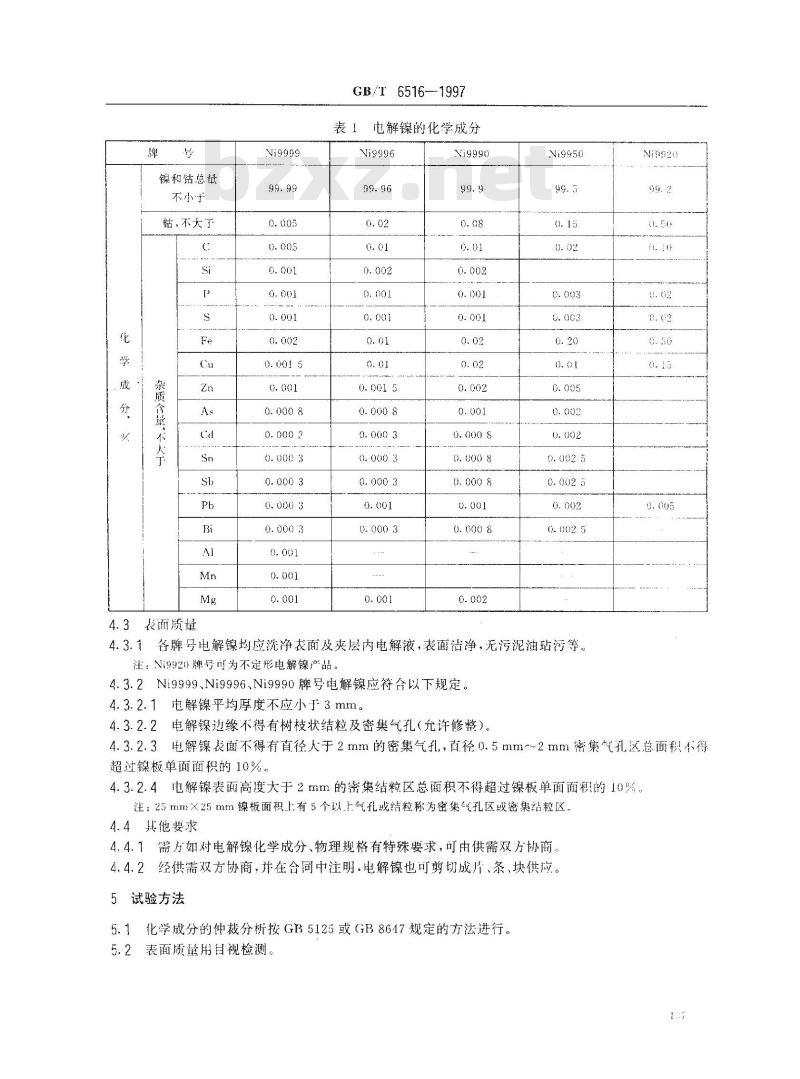

各牌号电解镍的化学成分应符合表】的规定。国家技术监督局1997.12·22批准136
1998-08·01实施
镍和钴总量
不小于
钴，不大于
杂质含墅不
4.3丧面质量
Ni9999
GB/T6516—-1997
电解镍的化学成分
Ni9996
Ni9990
Ni9950
4.3.1各牌号电解镍均应洗净表面及夹层内电解液，表面洁净，无污泥油站污等，注：Ni9920牌号间为不定形电解镍产品。4.3.2Ni9999、Ni9996、Ni9990牌号电解镍应符合以下规定。电解镍平均厚度不应小于3mm。
4. 3. 2. 1
4.3.2.2电解镍边缘不得有树枝状结粒及密集气孔（允许修整）。Ni9920
4.3.2.3电解镍表面不得有直径人于2mm的密集气孔，百径0.5mm~2mm密集气孔区总面积不得超过镍板单面面积的10%。
4.3.2.4电解镍表面高度大于2mm的密集结粒区总面积不得超过镍板单面面积的10%，注：25mm×25mm镍板面积上有5个以上气孔或结粒称为密集气孔区或密集结粒区。4.4其他要求
4.4.1需方如对电解镍化学成分、物理规格有特殊要求，可由供需双方协商。4.4.2经供需双方协商，并在合同中注明，电解镍也可剪切成片、条、块供应。试验方法
化学成分的仲裁分析按GB5125或（GB8617规定的方法进行。5.1
5.2表面质量用目视检测。
6检验规则
6.1检查与验收
GB/T 6516-1997
6.1.1产品应由供方技术监督部门进行检验，保证产品符合本标准规定，并填写质量证明书6.1.2需方应对收到的产品按本标难的规定进行检验，如检验结果质量证明书所载牌号不符，应在收到产品之日起30日内向供方提出，中供需双方协商解决。如需仲裁，仲裁取样在需方·由供需双方共同进行。
6.2组批
产品应成批提交检验。同…一周期、同一循环系统的品为-批6.3取样和制样
6.3.1供仲裁取样的样品随机采取，样品数革由供需双方协商确定，但不应少于5块。6.3.2在整块电解镍板样品上均布5点取样，一点在两条对角线交点，其余4点在对角线上顶点距交点3/4处。
6.3.3用直径15mm～~25mm的钻头在清除表面污染后的样品上钻取试样，钻速以试样不被氧化为宜，钻孔深度应大于样品厚度2/3，以不钻透为宜，钻取试样时，不得使用润滑剂。6.3.4将所得试样制成长度小于5mm细屑，混勾，缩分至200g，均分为四份，分别供伸裁分析、备用及供需双方保存。
6.4检验结果判定
6.4.1化学成分的仲裁分析结果与本标准5.1条规定不符时，按批重定牌号或作退货处理6.4.2表面质量检验与本标准5.2条规定不符时，按块重定牌号或作退货处理。包装标志和质量证明书
7.1整块电解镍产品应包装成牢固并适合装卸重量的捆，分切电解镍产品以铁桶或木桶包装7.2每件产品应注明：
a）供方名称；
b）产品名称和牌号；
7.3每批产品须附有质量证明书，并应注明：a）供方名称；
b）产品名称和牌号；
c）批号；
d）批重：
e）分析检验结果和技术监督部门印记；f）本标准编号：
g）出广日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
